钢结构加工变形火焰矫正

钢结构加工变形火焰矫正

火焰矫正是一种工艺方法, 它利用火焰产生高温来对矫正件有变形问题的局部实施加热, 让加热部位的钢材热膨胀遭遇阻碍, 在冷却的时候出现收缩, 进而使得被矫正部位的纤维产生收缩, 以此让矫正件能够做到达到平直状态or符合一定几何形状且契合技术范围。

1、点状加热

称为点状加热的是, 加热区域为圆点, 是一个或多个且有一定直径的那种情况。依据矫正时, 点的分布状况, 具体存在, 一点形, 还有多点直线形, 以及多点展开形, 另外还有以一点为中心的多层多点梅花形等。

应用于矫正中板、薄板的中间组织疏松即凸变形, 或者管子、圆钢的弯曲变形的, 是点状加热。特别是对于油箱、框架等薄板焊接件的矫正, 更能够彰显出其优点。

进行点状加热应注意以下几点：

（1）加热温度选择要适当，一般在300℃-800℃之间。

（2）对于加热圆点的大小情况而言, 也就是其直径方面, 通常存在这样的状况, 要是材料比较厚, 那么圆点相应就大, 而倘若材料比较薄, 圆点于此情况下就小, 并且那个直径选取的较为适宜的标准当是板厚的6倍再加上10mm, 用公式进行完整表达结果那便是D=6t+10。

（3）对钢板实施点状加热之后, 采用锤击或者浇水的方式进行冷却, 这种做法的目的在于能够让钢板纤维收缩的速度得以加快, 在锤击的时候需要防止薄板表面留下明显的锤印, 从而以此来确保矫正的质量。

（4）加热之时, 动作需迅速, 火焰热量得集中, 既要让每个点尽可能地保持着圆形状态, 且又不能产生过热以及过烧现象。

（5）加热点之间的距离应尽量均匀一致。

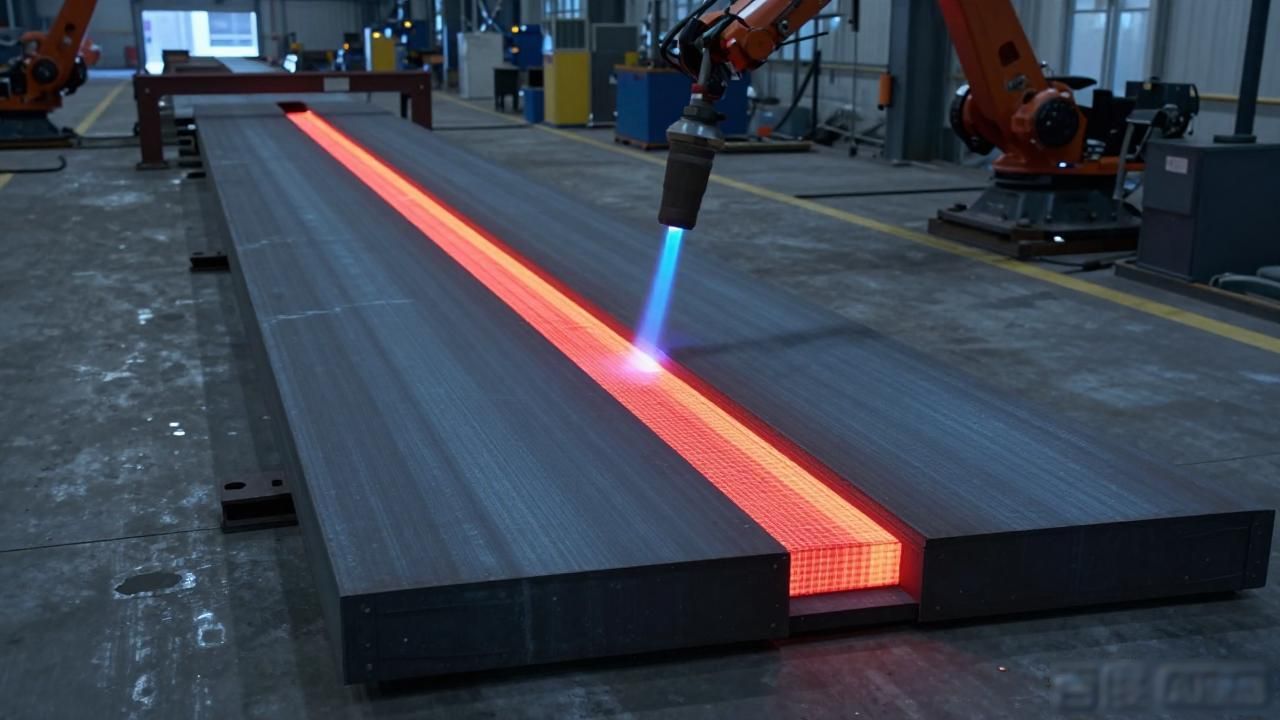

2、线状加热

呈带状形的加热处被称作是线状加热, 在线状加热里, 其特点为宽度方向的收缩量是比较大的, 而长度方向的收缩量是挺小的, 这般主要是用于矫正中厚板的圆弧弯曲以及构件角变形等情况, 在线状加热之际, 焊嘴走向形式存在直线形、摆动曲线形、环线形等等。

当采用线状加热时, 要留意加热的温度, 还要关注加热宽度与加热深度间存在的联系, 并且要按照板厚以及变形程度, 采取适宜的方法。就通常情况说来, 直线形状的加热, 其宽度比较狭窄，环路形状的加热, 它的深度较为偏深, 做摆动曲线形状的加热, 其宽度相对较宽, 而加热深度比起环线形状的要来的浅些。

针对钢板圆弧弯曲进行矫平, 此变形所具有的特点在于, 上凸面部位的钢材纤维相较于下凹面的纤维要长, 运用线状加热的方式来矫平, 能够把凸面朝上, 于凸面上按照相等的距离划出若干条平行线, 而后使用焊嘴依照这些线逐一进行加热, 以此促使凸面纤维收缩, 进而让钢板逐渐趋向于平整。

通常采用线状加热, 一般情况下加热线的长度等同于工件的长度。要是碰到特殊情形, 也就是加热线长度必定小于工件长度时, 尤其是当加热线长度处于工件长度80%之下时, 线状加热在宽度方面对钢材进行矫平操作, 而且还会在长度方向致使工件发生弯曲, 对此必须予以留意。
