焊接变形的火焰矫正

1、在工程机械产品里, 钢制结构件于制作当中, 会因施焊热胀冷缩的影响, 还有构件布局和工艺等因素, 致使结构件出现变形。即便采取了一系列预防控制措施, 可最后的变形量依旧会超出设计允许范围。针对构件不同形式的变形, 得选择合适矫正方法。一般刚性大的结构件产生弯曲变形, 特别是大型结构件, 不太适宜用冷矫正方法, 不然会产生较大叠加应力或裂纹, 此时应在焊接部位与对称位置采用火焰矫正。这火焰矫正主要用于焊接性能好的低碳钢以及强度低的低合金钢火焰矫正就是把焊后的凸面部分加热让其热胀, 刚开始加热时。

2、有着显著的凸形, 在加热至500以上之际, 塑性显著增大, 然而通常不应大于800, 此时反向抗力就能克服其膨胀力, 不再伸长。当进行冷却时, 加热的部分会收缩, 中间部分收缩最为厉害, 比原来的状态变得愈发短些, 进而达成矫正目的，让焊件恢复正确的尺寸、形状。实际上火焰矫正是借助金属局部经火焰加热后的冷却收缩所产生的张力来拉直原先已经出现的各类焊接变形之处。其一, 火焰矫正的关键在于准确的加热位置、适宜的加热温度、合适的加热深度、正确的矫正顺序以及合理的加热方式这五方面是提升火焰矫正效果的关键所在。不同的加热位置能够矫正不同方向的变形, 不同的加热温度, 可以获取不同的矫正变形能力。而且与加热后的冷却速度关系并不紧密；但冷却速度增大, 会使金属变化。

3、脆, 由此可能致使裂纹出现。其一, 加热位置的认定并非所有变形位置皆是矫正的恰当位置, 变形常常处于刚性糟糕的部位。加热位置务必挑选存焊件变形后的凸面部分, 要是选取在变形的凹面, 那么变形便会越矫越大。故而若加热位置确定有误, 不但无法矫正变形, 有时甚至还会导致适得其反的结果。另外要留意别在同一位置反复加热, 同一部位加热不可超过两次, 加热位置通常都远离焊缝。其二, 加热温度处于火焰矫正所准许的范畴内, 一般而言, 钢材加热温度与变形能力成正比例关系。加热部位的温度需高于相邻未加热部位, 进而使受热金属热膨胀遭遇阻碍, 产生压缩塑性。火焰矫正之时, 加热火焰通常为中性焰。

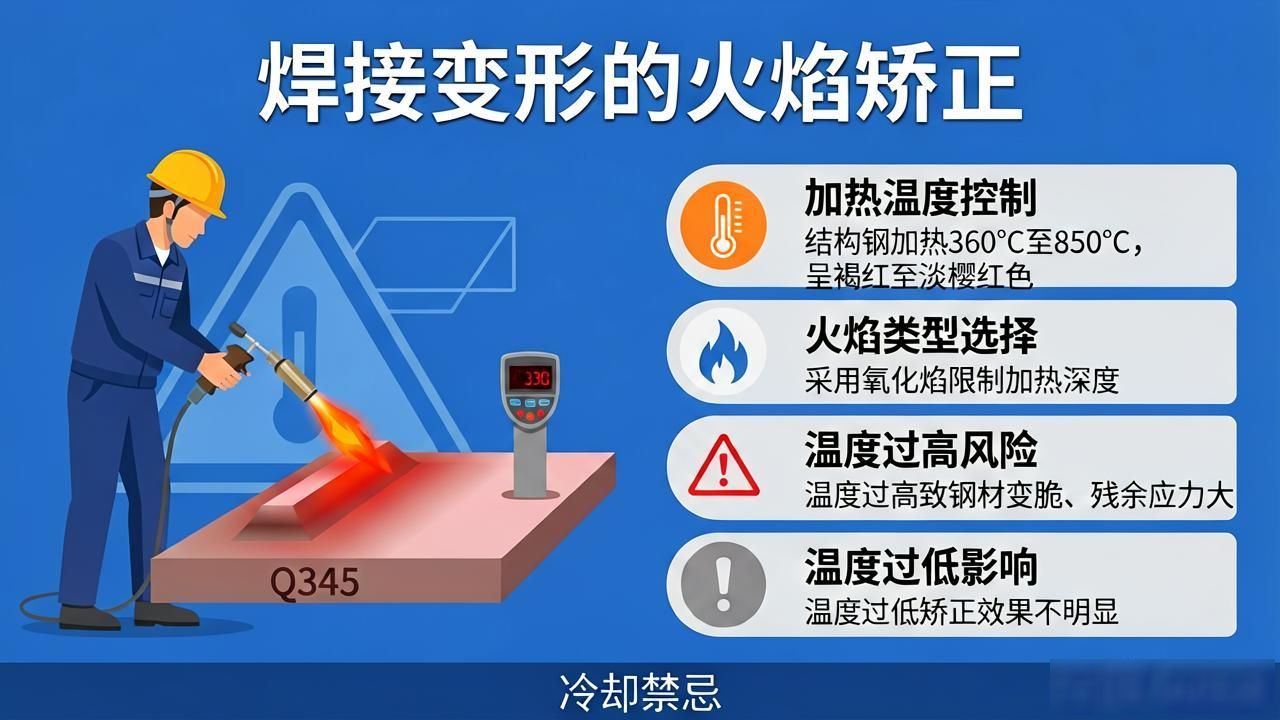

4、要是打算限制加热深度那就能够采用氧化焰, 平常运用的结构钢加热温度通常把控在（从钢材表面颜色来讲, 应当处于褐红色 till 淡樱红色之间）, 最高850, 最低是360C左右, 温度过高之时, 会致使钢材的组织产生金属变脆, 对韧性造成影响, 并且产生较大的残余应力, 极大程度降低钢材的力学性能以及结构承载能力，温度过低的时候, 由于产生的压缩塑性变形量不大, 矫正效果不明显, 工程机械常用的材料Q345钢板在进行火焰矫正时, 加热温度>700%的时候不可以用水冷却, 淬火倾向比较大的钢材以及比较厚钢板温度>700C, 矫正时同样也不可以用水冷却, 低碳钢和Q345等常用低合金钢, 当板厚不大, 加热温度在的时候, 能够采用水火矫正, 采用水火矫正。

5、之时, 需等待钢材温度冷却至失去红态方可浇水（见如下表格）, 务必牢记在加热进程中不可进行浇水操作。火焰矫正进程里用水冷却的目的在于限定热胀的范畴, 增添对加热区域的挤压作用, 当下就能见到矫正成效, 无需去等待。火焰矫正时加热温度与表面颜色的对应关联, 加热温度/冷却方式, 钢材表面颜色与温度对照, 深褐色（）、水冷, 褐红色（）、暗樱红色（）、空冷，水冷, 深樱红色（）、oC、淡樱红色（）、空冷, 亮樱红色（）。加热后深度, 加热深度是把控矫正效果的重要环节里的一项。加热深度通常控制在钢板厚度的2/3以下。三角形加热方式一般为结构件宽度大约2/5处。假设一回加热未。

6、若要达到矫正效果, 那就得进行第二次加热, 这第二次加热的温度应当略微高于前一次, 不然的话就不会有效果。在矫正某一部分变形之际, 得考虑相邻部分以及结构整体所产生的影响。要是板厚不一样, 那就先矫正厚板, 之后再矫正薄板；当结构骨架和钢板同时出现变形时, 先矫正骨架变形, 随后矫正钢板变形；倘若强弱骨架相邻, 先矫正强骨架变形, 接着矫正弱骨架变形；T形梁焊后变形要先把腹板矫直, 之后矫正翼板的角变形；箱形梁变形先矫正扭曲变形, 接着矫正弯曲变形；框形底架先矫正中梁, 随后矫正侧梁；要是变形处较多, 先把其表面分成几个区域, 逐个区域去进行矫正。焊接变形是始终无法避免的, 在火焰矫正的时候, 对于构件的应力要有精准的分析以及判断, 这样才能够依据实际需求确定恰当的矫正方法。（1）线状。

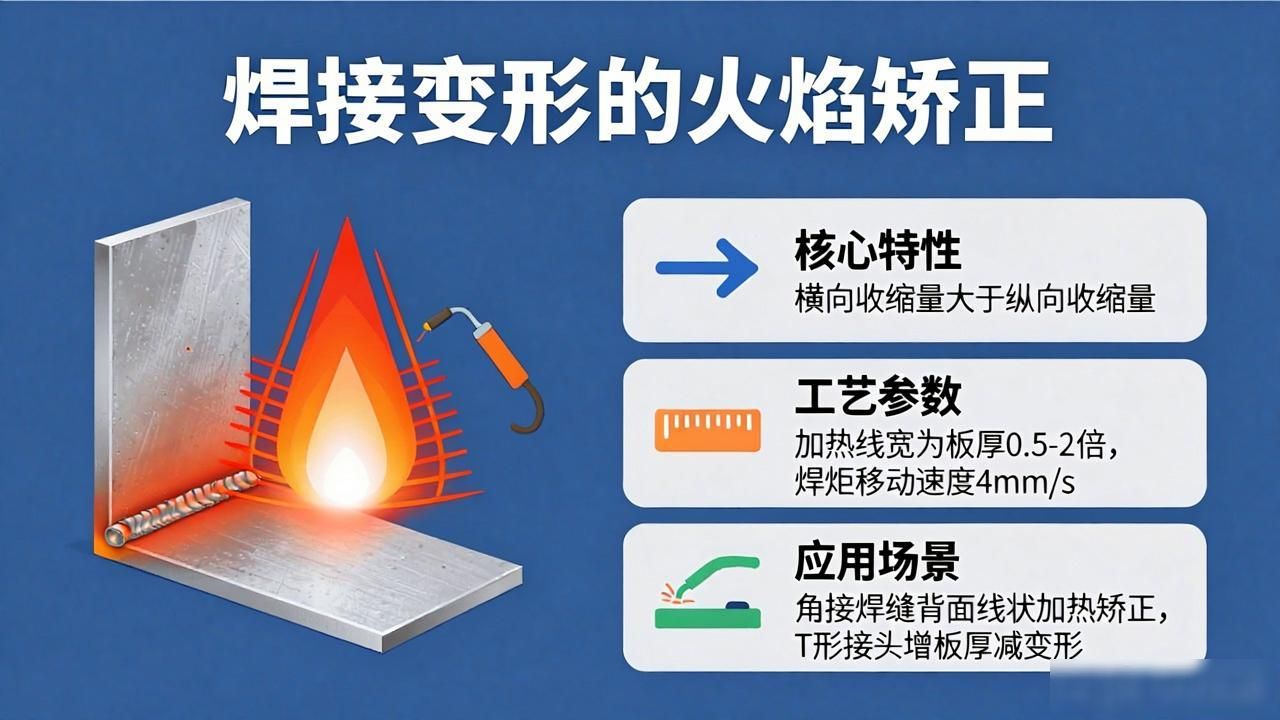

7、热量施加主要是用来校正角变形以及弯曲变形的, 其具备的特性是横向收缩量通常比纵向收缩量要大些。加热线的宽度越大, 那么横向收缩也就越大，要尽量借助这一点来提升矫正成效, 线状加热时加热线宽度应当是钢板厚度的0.52倍 , 焊炬平均移动速度是4mm/s, 加热速度要尽可能地快一点, 让钢板在横向产生不均衡的收缩, 进而消除角变形与弯曲变形。型材以及板材的角接焊缝引发的角变形, 一般只需要在焊缝的背面开展线状加热便可矫正 ；针对T形接头角焊缝引发的角变形, 能够依据“板厚度增加, 角变形降低”的准则, 适度增加钢板的厚度, 促使角变形变小。图1是挖掘机结构件回转平台施焊图里的一小部分 , 图2是回转平台因焊接变形出现角变形而采用火焰矫正的演示图。采用火焰矫正虽说算只是一种传。

8、传统的工艺, 不过此方案于实践当中已获验证, 效果相当不错。此件没法采用机械校正法, 原因在于在A处以及处采取机械校正时受力不均衡, 有的地方能够校正到位, 有的地方校正不到, 并且常常会致使工件表面被压伤, 校正效果欠佳。要把1部分、2部分、3部分先将其点固在一起（具体可见图4）, 随后依据图示标记的焊角尺寸, 实施两处周圈施焊操作。基于图l和图2, 因A位置以及B位置焊脚尺寸＞8ram, 需要运用多层多道焊接, 这就致使热变形相当大, 焊接完毕之后, 动臂两端尺子都是。

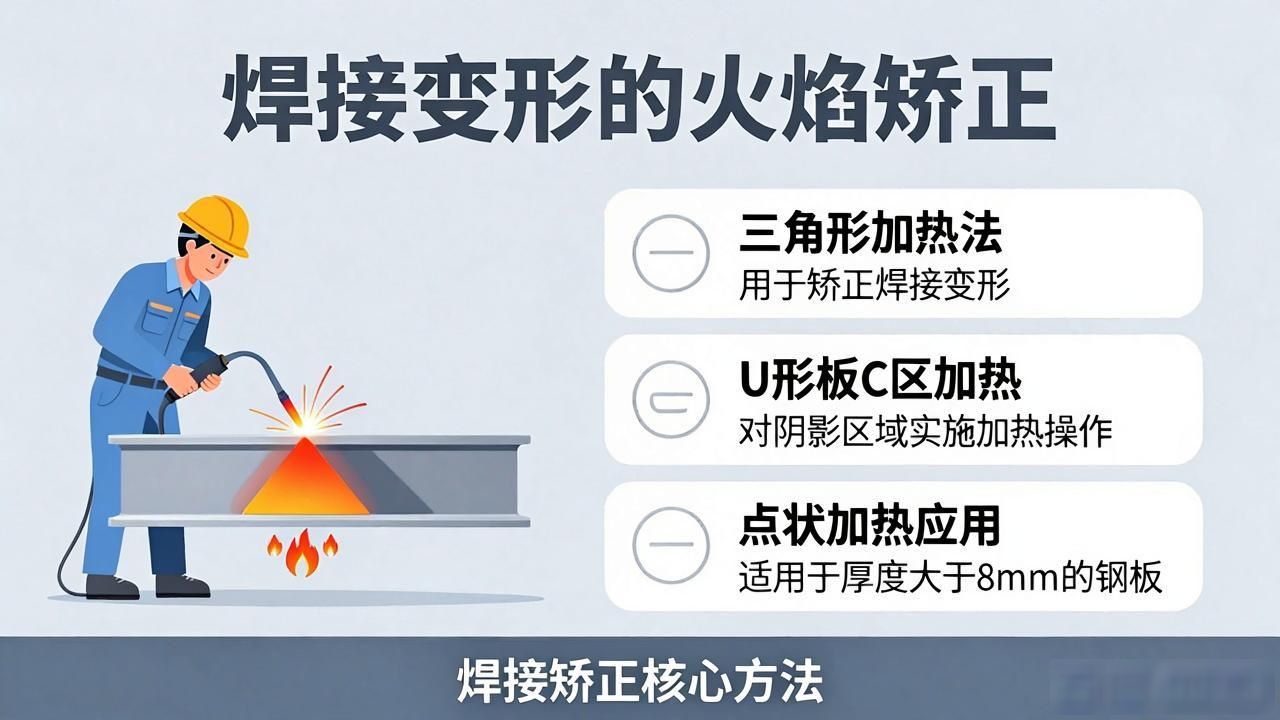

9、进行加热操作, 要是一次加热未能将全部情况矫正过来的话, 那么可以等待至完全冷却之后开展第二次加热, 与此同时依据该具体结构以及相关材料的具体情形, 还能再去进行加热, 还要关注加热位置, 位置如图3图4所示。（2）采用三角形加热方式, 这种三角形基本上是应用于矫正那种厚度较大、变形量也较大的弯曲变形情况, 其焊接加热的部位处于弯曲变形构件的凸缘位置, 三角形的底边处于被矫正构件的边缘处, 顶点朝着参与工作的工人, 工人避开热量较大的区域以免受到伤害, 加热的面积比较大, 收缩量同样比较大, 特别是在三角形底部位置, 加热之时所产生的收缩量是边缘部位大, 然后逐渐过渡到零。就像上拱变形进行矫正时情况为例, 当在立板上采用三角形加热矫正时如图5所示, 要是第一次加热之后仍然存在上拱未矫正的变形情形, 那就需要在进行第二次加热, 加热位置选择在第一次加热位置的中间区域, 加热的方向是由里指向边缘。图5是构成挖掘机的关键主要结构件转台, 因为该焊接变形区比8区低5至10厘米之间。

10、m, 这时采用三角形加热法来进行矫正, 于C区阴影部分实施加热, 选用处于矫正温度范围之内, 这般便能达成矫正的效果, 同样的另一侧边要是出现与之相似的情况, 那就加热另一侧边的阴影部分, 其结果同样良好（见图6）。这件物品要是采用机械校正的方式, 会将U形板压至变形, 不仅无法达成校正的目标, 还会对_T件转台起到破坏的作用。图6（3）点状加热这种传统的火焰矫正方法, 通常是被用于处理厚度大于8mm的钢板。对于。

11、加热温度大概在500%左右, 在这个时候, 钢板呈现出紫樱色；要是钢板厚度处于4mm以上, 加热点直径依据变形状况适度增大, 加热点之间的中心距能够增大到左右, 加热温度下, 这时钢板呈现深樱红色；可以采用水冷进行加热后, 要是钢板厚度大于8mm, 就应该采用自然冷却。点状加热利用多孔压板来防止薄板在加热过程中发生变形, 通过压板上的小孔散热, 对受热面积加以限制, 以此增强矫形效果；点状加热有时为了提升薄板矫正速度并且避免冷却后在加热处出现小泡突起, 在加热完一个点之后, 马上用木锤锤打加热点及其周围区域, 钢材背面要用木锤垫底, 紧接着浇水进行冷却。二, 火焰矫正技术。

12、焊合件经矫正后, 通常般是不做退火处理。若对有技术要求的矫正工件要做退火处理, 那其退火温度一般为650。若想降低焊件的变形, 就得从导致变形的源头着手解决, 而千万别是在后续工序中, 当变形越来越多的时候才去进行矫正。火焰矫正的前提条件是不得损坏母材以及焊缝, 矫正后焊缝处的焊接残余应力状态基本维持不变, 绝不能破坏母材的力学性能。热矫正的目的并非是让所矫正的工件全然平直, 而是将其控制在误差范围以内。钢板矫正后的允许偏差h见图7 , 钢板的挠曲矢高_厂（每范围内）, 在6（钢板厚度）14mm时, h1.5mm ；在6（钢板厚度）>14mm时, h1.0mm。7 矫正后钢材表面不允许存有明显的凹面以及损伤, 表面划痕深度0.5nlm ；矫正时对于中厚钢板, 温度未降到室温时不许锤击。加热区域必须避开焊接接头以及节点处 ；加热区域应靠近变形曲线的初始端, 如此才利于消除变形。对于多人同时对某一1_一件进行火焰矫正时, 要紧密配合, 遵循操作规程, 才能够对构件变形的火焰矫正取得很好的效果。火焰矫正的优点是操作便捷, 机动灵活, 一般所使用的工具是气焊炬, 能够在大型复杂结构上进行矫正, 对各种变形都有一定成效。火焰矫正是依据结构特点以及矫正的变形实际情形, 并能凭借经验目测控制加热区域温度, 从而获得比较不错的矫正效果, 进而满足工件的使用性能。MW()。
