焊接变形的火焰矫正

1、这种矫正方式针对的是焊接变形, 它是火焰矫正, 在临沭地区有个叫王绪桥的人涉及此方面。在工程机械产品里头, 钢制结构件其制做当儿, 常常会因为施焊进程里热胀冷缩, 再加上构件布局以及工艺等因素带来的影响从而致使结构件出现变形。虽说已然针对它采取了一系列预防还有控制手段, 可是最终的变形量依旧会超出设计所允许的变形范围。针对构件各种不一样形式的变形, 一定得挑选适宜的矫正办法, 通常刚性比较大的结构件产生的弯曲变形, 特别是大型结构件, 不太容易采用冷矫正办法, 不然的话就会产生比较大的叠加应力或者裂纹, 面对这种情况就要在焊接部位跟所对称的位置采用火焰矫正。火焰矫正主要是应用在焊接性能良好的低碳钢以及强度较低的低合金钢上。火焰矫正就是把焊后的凸面部分加热让其热胀, 刚开始加热的时候。

2、明显存在凸形, 当加热至500以上时, 塑性显著增大, 不过正常不应大于800, 此时反向抗力能够克服其膨胀力, 不再伸长。冷却时, 加热部分会收缩, 中间部分收缩最为显著, 相较原来状态变得更短, 进而达成矫正目的, 让焊件 正确尺寸、形状。实际上火焰矫正是运用金属局部受火焰加热后的冷却收缩所产生的张力去拉直原本已出现的各类焊接变形。其一, 火焰矫正的要点在于准确把握加热位置, 适宜的加热温度, 合适的加热深度, 正确的矫正顺序以及合理的加热方式这五个层面是提升火焰矫正效果的关键。不同方位的加热位置能够矫正各异方向的变形, 不同程度的加热温度, 可以获取不同程度的矫正变形特性。并且与加热后的冷却速度关联不大, 然而冷却速度加快, 将致使金属变。

3、脆, 兴许会造成裂纹。其一, 把控加热位置并不意味着所有变形处皆是矫正的恰当区位, 变形常常出现在刚性欠佳的部分。加热部位必须判定存焊件变形后面凸起的部分, 要是选在凹下的位置, 那么变形会越修正变动越大。故而要是所定得加热区域有误, 不但没法改正变形, 有时甚至于会致使相反的状况, 获取相悖的结论。另外要小心不在同一个地方反复加热, 同一个部分加热次数不能多于两次, 加热位置通常都离焊缝远一些。其二, 加热温度处于火焰矫正能允许的范畴以内, 一般来讲, 钢材的加热温度跟变形能力成正比例关系。被加热的部分温度应该高于相邻未被加热的位置区间, 致使受热的金属热膨胀受到阻碍, 产生压缩塑性。进行火焰矫正时, 运用的加热火焰一般是中性焰。

4、若要对加热深度予以限制, 那么可采用氧化焰, 常用结构钢加热温度大体上是要进行控制的（从钢材表面颜色去看, 应当处在褐红色至淡樱红色这个范围之间）, 最高是850℃, 最低为360℃左右。要是温度过高, 就会使得钢材的组织发生金属变脆的情况, 会对韧性产生影响, 并且产生较大的残余应力, 还会大大降低钢材的力学性能还有结构承载能力；要是温度过低, 由于所产生的压缩塑性变形量少, 矫正效果就不显著。工程机械常用的材料那Q345钢板在进行火焰矫正的时候, 加热温度大于700℃时就不能用水冷却。淬火倾向比较大的钢材以及较厚的钢板温度大于700℃, 矫正的时候同样是不可以用水冷却的。低碳钢和Q345等一般常用的低合金钢, 当当板厚不大, 加热温度于此, 是可以采用水火矫正的, 采用水火矫正。

5、时, 需等待钢材温度冷却到失去红态后再去浇水（见下表）, 要特别记住在加热过程当中不要进行浇水。火焰矫正过程运用水冷却的目的在于限制热胀的范围, 增强对加热区的挤压作用, 能够马上看到矫正效果, 无需等待。火焰矫正时的加热温度与表面颜色存在对应关系, 加热温度/冷却方式, 钢材表面颜色与温度对照, 深褐色（）水冷, 褐红色（）, 暗樱红色（）空冷、水冷, 深樱红色（）oC, 淡樱红色（）空冷, 亮樱红色（）。3.加热深度, 加热深度是控制矫正效果的关键环节之一。加热深度一般被控制在钢板厚度的2/3以下。三角形加热方式通常为结构件宽度的2/5左右。若一次加热未。

6、想要达到矫正效果, 那就得做第二次加热, 其加热的温度应当稍微高于前一次, 否则便不会有效果。矫正某一部分变形时, 矫正顺序得考虑相邻部分以及结构整体的影响。板厚不一样时, 先矫正厚板, 之后再矫正薄板；结构骨架和钢板同时都变形时, 先矫正骨架变形, 随后矫正钢板变形；强弱骨架相邻时, 先矫正强骨架变形, 接着矫正弱骨架变形；T形梁焊后变形先把腹板矫直, 然后矫正翼板的角变形；箱形梁变形先矫正扭曲变形, 接着矫正弯曲变形；框形底架先矫正中梁, 之后矫正侧梁；变形处较多之际, 先将其表面划分成几个区域, 逐个区域去进行矫正。焊接变形是怎么也避免不了的, 在火焰矫正时, 对于构件的应力要有准确的分析和判断, 如此才能依据实际需求确定适宜的矫正方法。（1）线状。

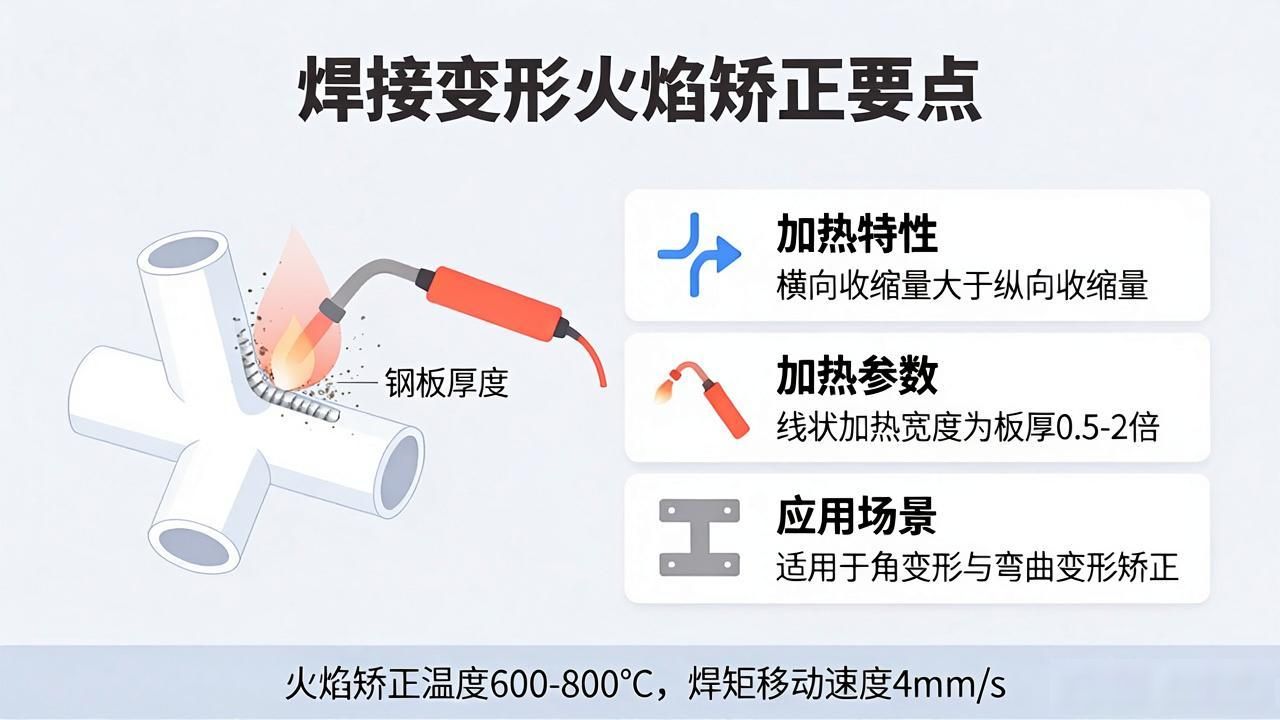

7、加热在矫正角变形以及弯曲变形方面有着主要用途, 其具备的特点是, 横向收缩量通常比纵向收缩量大, 加热线宽度越大, 横向收缩也就越大, 要依靠此来提升矫正效果, 线状加热时, 加热线宽度应为钢板厚度的0.52倍, 焊炬平均移动速度是4mm/s, 加热速度需要尽量快些, 从而让钢板在横向产生不均匀收缩, 进而消除角变形与弯曲变形。型材跟板材的角接焊缝引发的角变形, 一般只需在焊缝背面进行线状加热就能矫正；对于T形接头角焊缝导致的角变形, 可依照“板厚度增加, 角变形降低”这一原则, 适度增加钢板厚度, 促使角变形变小。图1属于挖掘机结构件回转平台施焊图的一小部分, 图2是回转平台因焊接变形产生角变形后采取火焰矫正的演示图, 采用火焰矫正虽属于一种传统方式。

8、原有的工艺, 可是当前这个方案已经于实践当中获得了验证, 其效果相当出色。这件物品不能够运用机械校正的方法, 原因在于在A处以及别的地方采用机械校正时受力并不均匀, 存在一些部位能够校正到位, 而有些地方没法校正到, 并且时常会对工件的表面造成压伤, 校正的效果欠佳。分别把1部分、2部分、3部分先行点固在一起（具体可参照图4）, 接着依据图示里所标注的焊角尺寸, 针对两处进行周圈的施焊操作。从图l以及图2能够看出, 鉴于A位置以及B位置的焊脚尺寸大于8ram, 所以需要采用多层多道的焊接方式, 这就致使热变形相对较大, 在焊接完毕之后, 动臂两端的尺寸都。

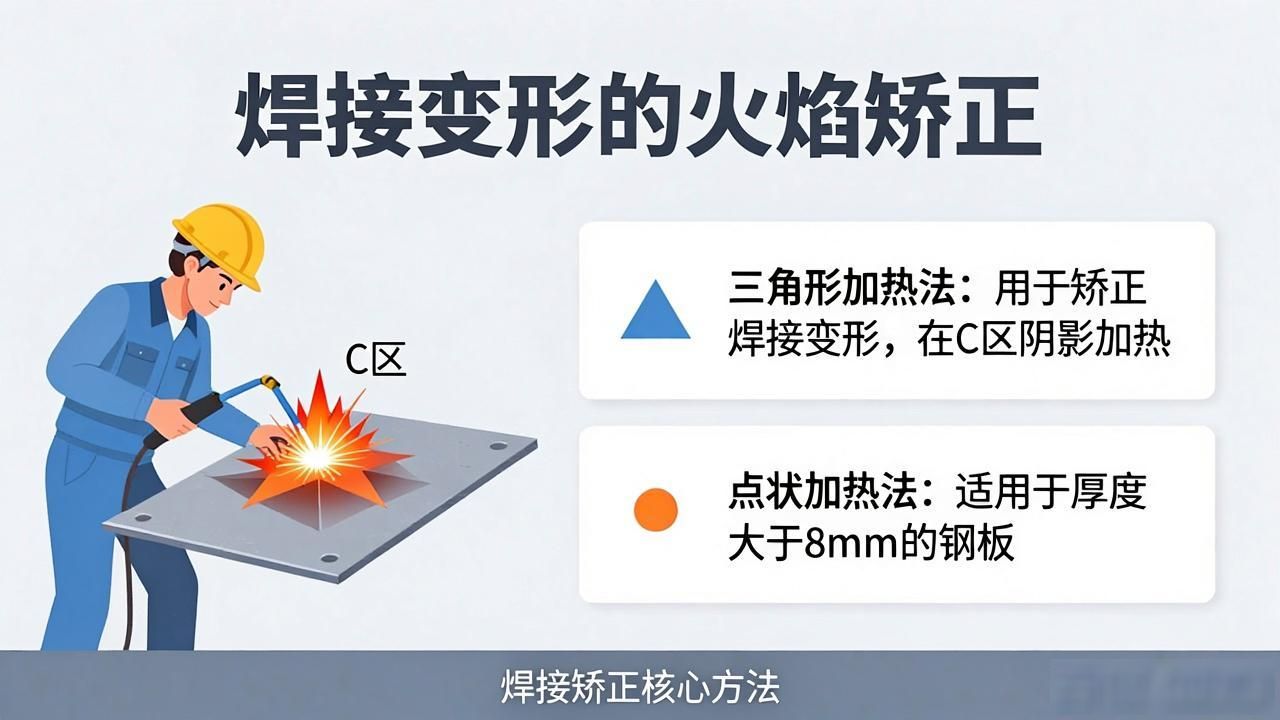

9、加热, 要是一次加热没能全部矫正, 那就等完全冷却后进行第二次加热, 与此同时, 依据结构以及材料的具体情形, 在那原本加热位置位置图3图到图4（2）的三角形的加热, 三角形主要是用来矫正厚度大且变形量大的弯曲变形, 其焊接加热的部位是在弯曲变形构件的凸缘处, 三角形的底边处于被矫正构件的边缘, 顶点朝着参磊工.工廖溷量避幽;.簦誊蓐内, 加热面积比较大, 收缩量同样也较大, 特别是在三角形底部, 加热时所产生的收缩量是边缘大, 然后逐渐过渡到零, 就像上拱变形矫正的时候, 在立板上运用三角形加热矫正能见到图5, 要是第一次加热之后还有上拱变形, 那就进行第二次加热, 加热位置选择在第一次加热位置之间, 加热方向是由里指向边缘, 图5构成挖掘机的主要结构件是指该转台, 因为焊接变形区比8地区低5一Om。

10、此时采用三角形加热法来进行矫正, 于C区阴影部分实施加热, 选中在矫正温度范围之内, 便可取得矫正的成效, 即便另一边出现类似情况, 加热另一边的阴影部分, 结果同样良好（见图6）。此件要是采用机械校正, 会致使U形板被压变形, 不仅无法达成校正目标, 还会对_T件转台造成破坏作用。图6（3）点状加热这种传统的火焰矫正方法, 一般是用于处理厚度大于8mm的钢板。对于。

11、加热温度大概在500%左右, 在这个时候, 钢板呈现出紫樱色；要是钢板的厚度处于4ram以上, 加热点的直径依据变形状况适度增大, 加热点之间的中心距能够增大到左右, 这时候的加热温度, 会使钢板呈现出深樱红色；加热过后可以采用水冷, 要是钢板厚度大于8mm, 就应该采用自然冷却。点状加热借助多孔压板来防止薄板在加热过程中发生变形, 通过压板上的小孔散热, 对受热面积加以限制, 从而增强矫形效果；点状加热有时为了提升薄板矫正速度并且避免冷却后在加热处出现小泡突起，在加热完一个点之后, 马上用木锤锤打加热点及其周围区域, 钢材背面用木锤垫底, 紧接着进行浇水冷却。二, 火焰矫正技术。

12、要求, 焊合件经矫正后通常不做退火处理, 对于有技术要求的矫正工件要做退火处理之时, 其退火温度一般为650 , 若想降低焊件的变形, 必须要从引起变形的源头去解决, 而不是在后续的工序之中变形越来越多的时候才进行矫正, 火焰矫正前提条件是不得损坏母材和焊缝, 矫正后焊缝处的焊接残余应力状态基本保持不变, 不能破坏母材的力学性能, 热矫正的目的不是让所矫正的工件完全平直, 而是把它控制在误差范围内, 钢板矫正后的允许偏差h见图7 , 钢板的挠曲矢高_厂（每范围内）, 在6（钢板厚度）14mm时, h1.5mm , 在6（钢板厚度）>14mm时, h1.0mm? 矫正后钢材表面不允许有明显的凹面和损伤, 表面划痕深度0.5nlm , 矫正时对于中厚钢板, 温度未降到室温时不得锤击嘅, 加热区域必须避开焊接接头及节点处, 加热区域应靠近变形曲线的初始端, 这样利于消除变形捏，呢呢呢结语里讲到, 对于多人同时于某一1_件进行火焰矫正时, 要密切配合哼, 遵守操作规程，才能对构件变形的火焰矫正得到很好的效果, 火焰矫正的优点是操作方便, 机动灵活咧, 一般使用的工具是气焊炬唔, 可以在大型复杂结构上进行矫正, 对各种变形都有一定效果, 火焰矫正是依据结构特点和矫正的变形实际情况, 确定加热方式和加热位置哎, 并能凭经验目测控制加热区域温度, 获得比较好的矫正效果, 从而满足工件的使用性能.MW（）
