钢构造具备回收率高的特性, 其建设周期较为短暂, 当下钢构造已经在厂房建筑里获得了广泛的运用。钢构造厂房主要的构件是焊接H型钢柱, 是钢梁, 也是支撑。这些构件于制作进程当中都存有焊接变形的状况, 为了不对钢构造现场安装产生影响, 且为了不影响钢构造的安全可靠性, 在工厂制作的时候需要展开变形矫正。
当焊接变形超出设计要求, 以及国家相关规范之时, 必须对钢构造所产生的变形设法予以矫正, 使其达到符合产品质量要求的状态。依据实践经验表明, 多数发生变形的构件是能够矫正的。矫正便是设法借助新的变形来实现抵消已然发生的变形, 让构件达到相关标准要求。
生产实践里常用的矫正办法包括机械矫正, 还有火焰矫正以及综合矫正, 也就是在火焰矫正的时候同步开展机械矫正等。火焰矫正属于一门操作挺难的办法, 这种办法对于温度的控制有着较高要求, 得有丰富的实践经验给予指导才行。要是对温度的掌控没法恰当, 构件新产生的变形会超过需要抵销的原有变形, 甚至会致使构件新的变得形更大。本文针对钢构造、焊接变形的种类以及矫正的方法做了一个简要的说明。
一、钢构造焊接变形的种类与火焰矫正

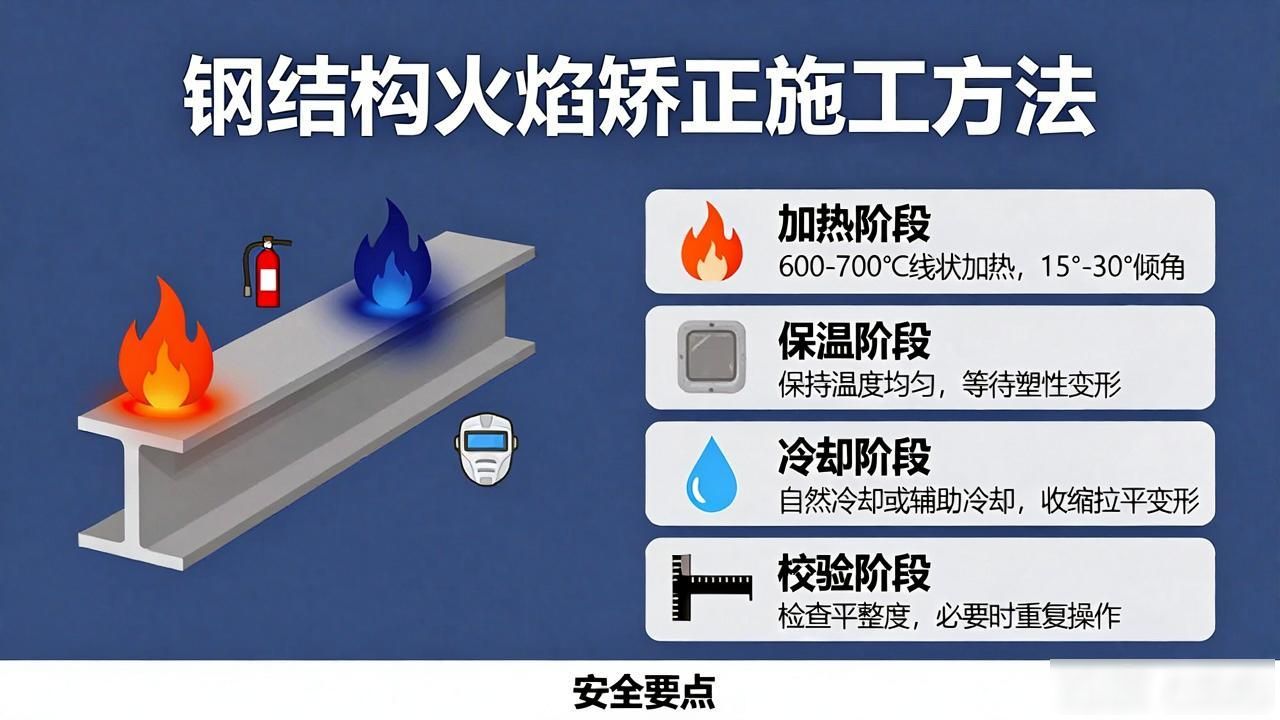

在国内, 通常设计选用焊接H型钢来当作钢柱、钢梁以及钢支撑。针对于H形钢出现的焊接变形, 常常会运用以下三种火焰矫正方法, 其一为线状加热法, 其二为点状加热法, 其三为三角形加热法。以下所呈现的是火焰矫正时的加热温度, 其材质是低碳钢。
低温矫正500~600℃冷却方式:水
中温矫正600~700℃冷却方式:空气和水
高温矫正700~800℃冷却方式:空气
需要留意的是, 火焰矫正期间, 加热的温度不适宜过高, 一旦过高将会致使金属变得脆弱, 进而对冲击韧性产生影响。对于16Mn而言, 在进行高温矫正时不可以采用水冷却的方式, 这其中涵盖了厚度较大或者淬硬倾向较大的钢材。接下来要介绍的是针对不同种类变形的施工方法。
1.H型钢翼缘板的角变形
要矫正H型钢柱、梁以及撑角的变形, 在翼缘板上面、对准焊缝的外边, 进行纵向线状加热, 加热温度要控制在650℃以下, 要注意加热的范围不能超过两焊脚所控制的范围, 因此不用水冷却, 线状加热的时候要注意, 不应在同一位置反复加热, 加热过程并且不要开展浇水, 这两点是火焰矫正的一般原则、。
2.H型柱、梁、撑的上拱与下挠及弯曲
(一)在翼缘板那儿, 对着纵长的焊缝, 从中间朝着两端进行线状加热, 这样就能矫正弯曲变形。
为防止产生弯曲和扭曲变形,两条加
热带得同步去开展, 能够采用低温矫正或者中温矫正法, 这种方式利于削减焊接内应力, 然而这种方式在纵向收缩之际有着较大纵向横向收缩, 比较难以掌握。
(二)翼缘板上作线状加热,在腹板上作三角形加热。
采用此刻阐述的这种方式去矫正柱、梁以及撑的弯曲致使的那种变形, 所呈现的效果是极为显著的, 针对于横向线状加热而言, 其宽度通常选取在20至90mm这个范围之内, 当板厚相对较小时, 加热宽度需更狭窄些, 针对加热这个过程来讲, 乃是从宽度的中间之处朝着两边进行扩展的。线状加热最为适宜的做法还是由两人同时着手操作并加以开展, 紧接着再对三角形分别进行加热, 三角形的宽度是不应当超越板厚两倍的, 三角形的底部跟侧翼板上边那块对应的线状加热宽幅是相等的。而对三角形加热是从顶部起始的, 随后从中心向着两侧进行扩展, 一层一层施加加热直至抵达三角形的底部才算完成目标。加热腹板的时候温度不能让其过高, 不然进而造成凹陷变形, 这样一来是很难予以修复的。和三角形加热方法同样适用的是进行构件旁弯矫正, 其中加热时要用中温矫正才行, 并且浇水还得少些。
3.H型柱、梁、撑腹板的波浪变形
要矫正波浪变形, 首先要找寻出隆起的波峰。然后采用圆点加热法, 配合手锤实施矫正。加热圆点的直径寻常是50至90mm, 要是钢板厚度或者波浪形面积比较大, 那么直径也应当放大, 能够依照d=(4δ+10)mm（d为加热点直径；δ为板厚）计算得出的值来加热。烤嘴从波峰开始作螺旋形移动, 运用中温进行矫正。当温度抵达600至700度时, 把手锤放置在加热区边缘处, 接着用大锤击打手锤, 令加热区金属受到挤压, 冷却收缩之后被拉平。矫正的过程中要防止产生过大的收缩应力。对一个圆点完成矫正以后, 再去着手开展加热第二个波峰点, 其方法和之前一样, 为了能够加快冷却的速度, 可以针对Q235B钢材进行加水冷却。这样的矫正方法归属于点状加热法, 加热点的分布能够呈现为梅花形或者链式密点形, 要留意温度不要超过750℃。

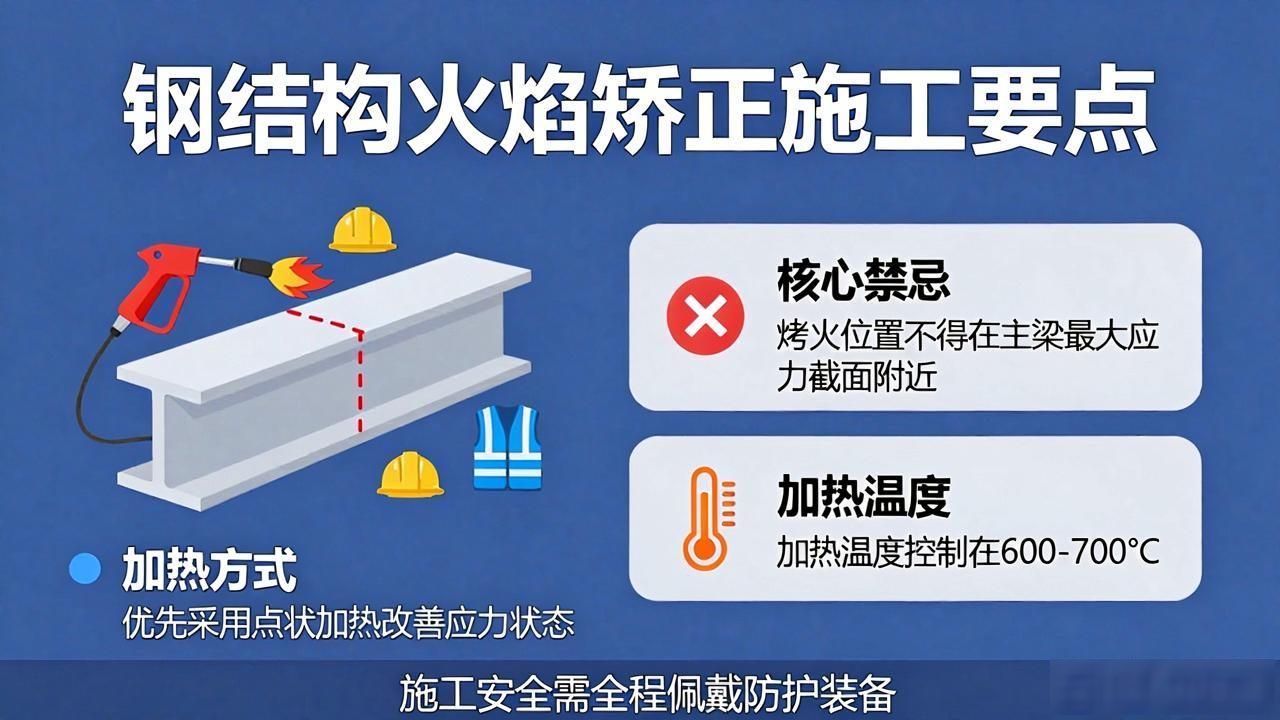

由火焰矫正带来的应力跟焊接内应力一样都属于内应力, 不恰当矫正所产生的内应力会与焊接内应力以及负载应力相叠加, 致使柱、梁、撑的纵应力超出允许应力, 进而造成承载安全系数下降。由此在钢构造制造当中务必要慎重, 尽可能采用合理工艺措施来减少变形, 在矫正时尽可能运用机械矫正。当不得不采用火焰矫正需留意以下这些要点:。
1.烤火位置不得在主梁最大应力截面附近;
2.矫正处烤火的面积于一个截面上不可以过大, 为此要从多个当中多项选择几个截面。
3.宜用点状加热方式,以改善加热区的应力状态;
4.加热温度最好不超过700℃。
摘要: 综合国内外有关资料, 简要叙述钢构造焊接变形, 讲解焊接变形的火焰矫正施工办法, 呈现相关情况, 作出相应说明。
关键词：钢构造,火焰矫正,焊接变形,施工方法
