火焰矫正的规范

火焰矫正的规范

一、火焰矫正的基本参数

火焰矫正的基本参数主要涵盖这些, 有作为其一的加热温度, 还有氧气与丙烷火焰燃烧的比例, 再者是加热的速度, 另外包括冷却的速度, 以及火焰能率等。

㈠ 火焰加热温度

依据材质、板厚以及加热方法等存在差异的状况, 火焰矫正会挑选不一样的加热温度, 它能够被划分成低温加热、中温加热以及高温加热。

⒈低温加热

给出的加热温度范围是500℃至600℃之间, 适宜进行火焰矫正的钢板, 其板厚是小于6mm的那种, 适宜火焰矫正的是含碳量大于0.25%的碳素钢以及低合金高强度钢。

低温加热允许浇水（清水）冷却。

⒉中温加热

加热时的温度范围是600℃至700℃, 适用的加热钢板厚度为6mm到12mm, 针对含碳量超0.35%的碳素钢以及低合金高强度钢, 加热温度必须精准把控, 要借助测温笔或者测温仪器加以测量, 温度不得高于723℃。

⒊高温加热

对大厚板进行加热时, 此时的加热温度范围在723℃ 和850℃之间, 因而这种加热温度状况适用于大厚板的加热这个操作, 对于板厚度是14mm到16mm的情况, 其加热温度设定在750℃至800℃ , 要是板厚度是大于20mm的厚板，那么加热温度则设定成为850℃。对于含碳量超过0.35%的钢以及合金高强度钢而言, 是不能够运用高温加热矫正这种方式的。

火焰矫正实施加热温度予以控制, 针对低碳钢而言, 鉴于其加热温度范围较为宽泛, 能够大致凭借观察钢材所呈现的加热颜色对加热温度加以估计。

钢材表面颜色及其相应的温度

颜色 温度/℃ 颜色 温度/℃

薄褐色 500 橘黄色 900

赤褐色 600 淡橘色 950

暗赤色 650 黄色 1000

暗樱红 700 淡黄色 1100

樱红色 750 白微黄 1200

淡撄红 800 亮白 1300

橘黄微红 850

㈡ 加热火焰氧与丙烷燃烧比

氧与丙烷燃烧比所说的是, 混合气体当中氧气体积跟丙烷体积的比值a, 按照a的大小状况, 将氧丙烷焰划分成三种, 这个a等于1至1.2时称作中性焰, a＞1.2时称做被称为氧化焰；a＜1时则是碳化焰。

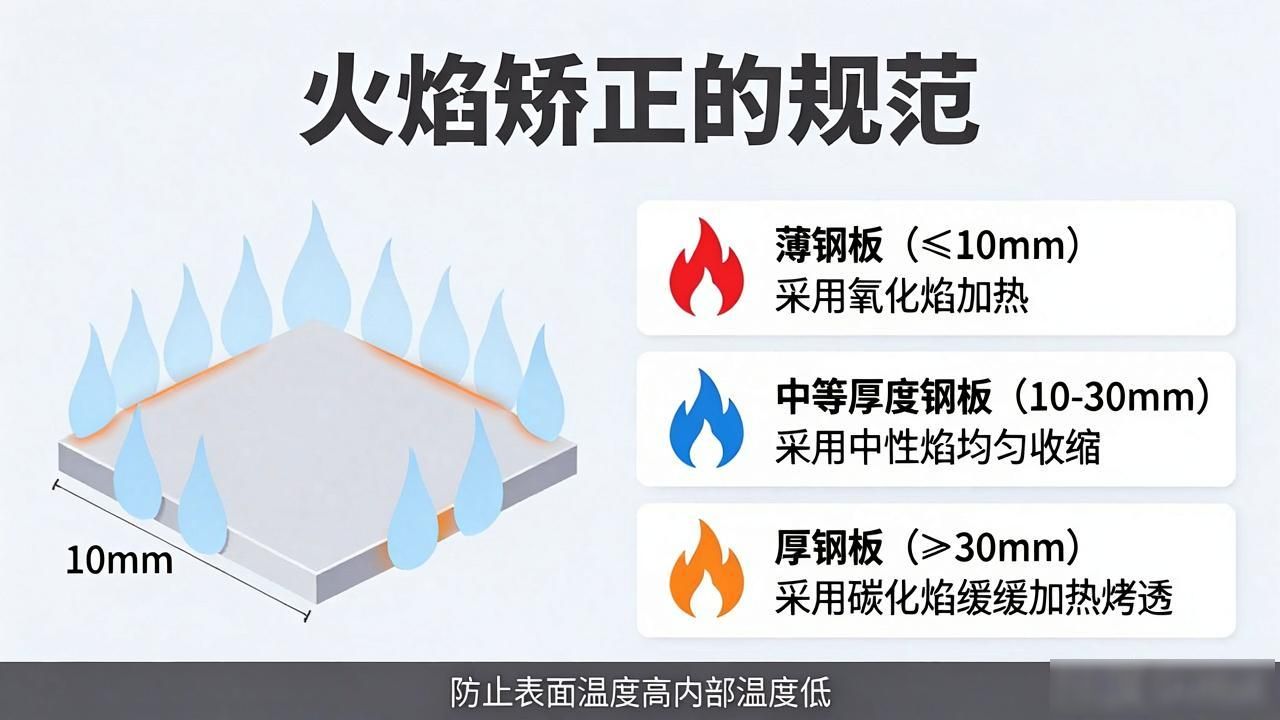

对于厚薄在10mm之下的钢板哪, 采用氧化焰。要是想令钢材均匀收缩, 通常可采用中性焰。中性焰适宜矫正厚度处于10至30mm的钢板。对于厚度比30mm还要厚的钢板, 采用碳化焰缓缓加热咧, 为的是烤透钢板, 防止钢材表面温度偏高, 然而内部温度则比较低的状况。

㈢ 火焰矫正的加热速度和冷却速度

⒈火焰矫正加热速度

火焰矫正加热速度与板厚关系

板厚/mm

加热速

度 (mm/s)

气体

类别, 二至四, 六至八, 十至十二, 十四至十六, 十八至二十二, 大于二十五。

一个表示数值范围的序列, 其中氧丙烷的数值范围依次为, 十三至二十, 十一至十三, 六至十一, 七至九, 五至七, 小于四。

⒉冷却速度

火焰矫正存在着两种冷却速度, 其一为空冷, 这种冷却方式近似于热处理当中的正火, 其二是喷水冷却, 它近似于淬火热处理。

⑴ 空冷

钢或者合金钢, 其含碳量大于百分之零点二五, 要是加热超过七百二十三摄氏度, 那就必须空冷呢。

⑵ 喷水冷却

水冷被用于低温矫正, 水冷也被用于中温矫正, 对于含碳量小于0.25%的低碳钢来说, 高温矫正亦是可采用喷水冷却的。针对于含碳量大于0.25%的碳素钢以及低合金高碳钢, 中温加热进行时不能采用喷水冷却, 高温加热同样不可以采用喷水冷却。

㈣火焰能率和烤嘴角度

⒈火焰能率

火焰能率是依据每小时丙烷的消耗量（L/h）予以确定的, 气体消耗量是取决于烤嘴的大小的。所以一般来讲烤嘴大小便表述火焰能率大小。只有存在适当火焰能率, 才能够给予足够热量把构件烤透, 进而抵达火焰矫正的目的。

⒉烤嘴角度

称作烤嘴角度的, 是烤嘴跟构件所形成的夹角, 烤嘴倾斜角度的大小, 跟火焰的利用率存在直接关联, 烤嘴与加热构件呈90°也就是垂直的时候, 火焰的利用率高, 通常火焰矫正的角度a处于80°至90°, 可是有时会发觉加热不透的板件出现翘曲变形, 为了降低温度能够把a角缩小。

二、火焰矫正的加热方法

㈠圆点加热法

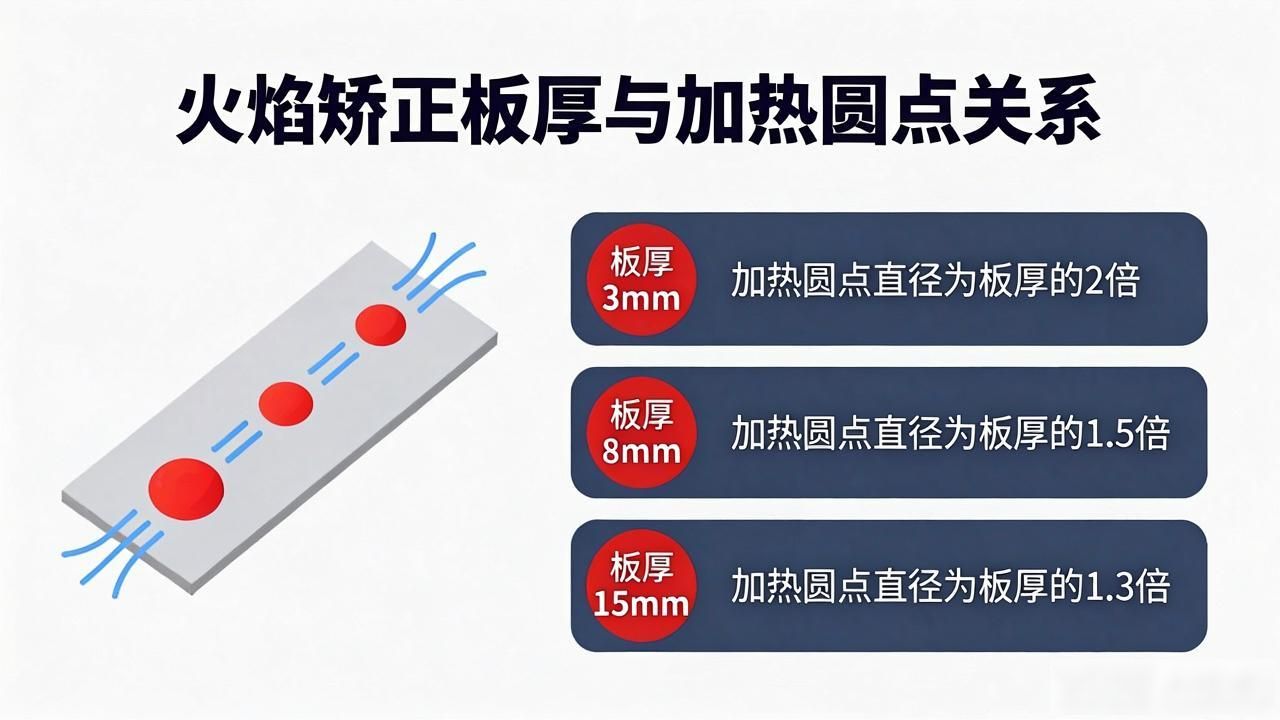

⒈圆点加热的面积

板厚与加热圆点直径关系

将板材的直径, 分别设定为, 1, 2, 3, 4, 5, 6, 8, 10, 12, 14, 16, 18，20, 22。

存在加热点直径分别为, 5、10、15、20、接着是25、30、35、40、然后又是48、50、55、60、62、64。

⒉圆点加热法的应用

其主要的用途在于, 针对构件板面所出现的波浪变形, 也就是不平度, 来施行矫正的操作, 并且针对构件的弯曲变形, 也进行矫正。

⑴ 圆点加热构件板面波浪变形的矫正方法

1） 锤击矫正法

对即将出现凸起的地方以及凹陷之处, 要将其顶起, 或者把鼻子揪起来焊成凸起的状态, 像是图中所表示的那样。用火焰加热圆点, 趁着热的时候用锤子锤平。

板件变形凸起状态

80至150mm是加热圆点相互间的距离。加热圆点顺序是, 先矫正凸起的地方, 之后矫正顶起或者揪起的凹处。650至750℃是加热圆点的温度, 趁着热用大锤在加热圆点周边锤击直到平整, 并且同时喷水进行冷却。

留意, 锤击矫正法适用于将构件板面质量要求并非特别高的结构予以维修, 构件板面容易留下疤痕, 并且表面呈现坑洼不平的状况。

2） 板面调平定位矫正法

具体操作如下：

① 根据构件波浪变形的技术要求，使用平尺测量划出矫正范围。

② 在矫正区划出行格图和加热圆点面积。

Ⅲ需在火焰加热以前, 把凸凹之处借助外力予以调平, 对于凸起的地方要着力压平, 而凹下去的地方则用外力顶成平面, 之后要运用平尺进行检测, 在检测完对调平之处后, 才能够依照划出的圆点实施火焰加热。

④ 采用中性火焰对调平处进行处理, 对于厚板则采用碳化焰加热, 加热的温度处于600至800℃这个范围, 之后立刻进行浇水冷却。

3) 夹板矫正法

适用厚度≤12mm的板

采用带孔且具备足够强度的平板当作胎具, 像烤板座这种带孔的, 把带有波浪变形的板件放置于平台上压平波浪变形, 或者运用烤板夹胎把板件波浪变形夹平。接着通过胎具上面的孔进行火焰加热, 而后喷水冷却, 以此将板件的波浪变形矫平。

㈡线状加热法

1. 线状加热操作方法

线状加热分为直线加热、环形加热和曲线加热

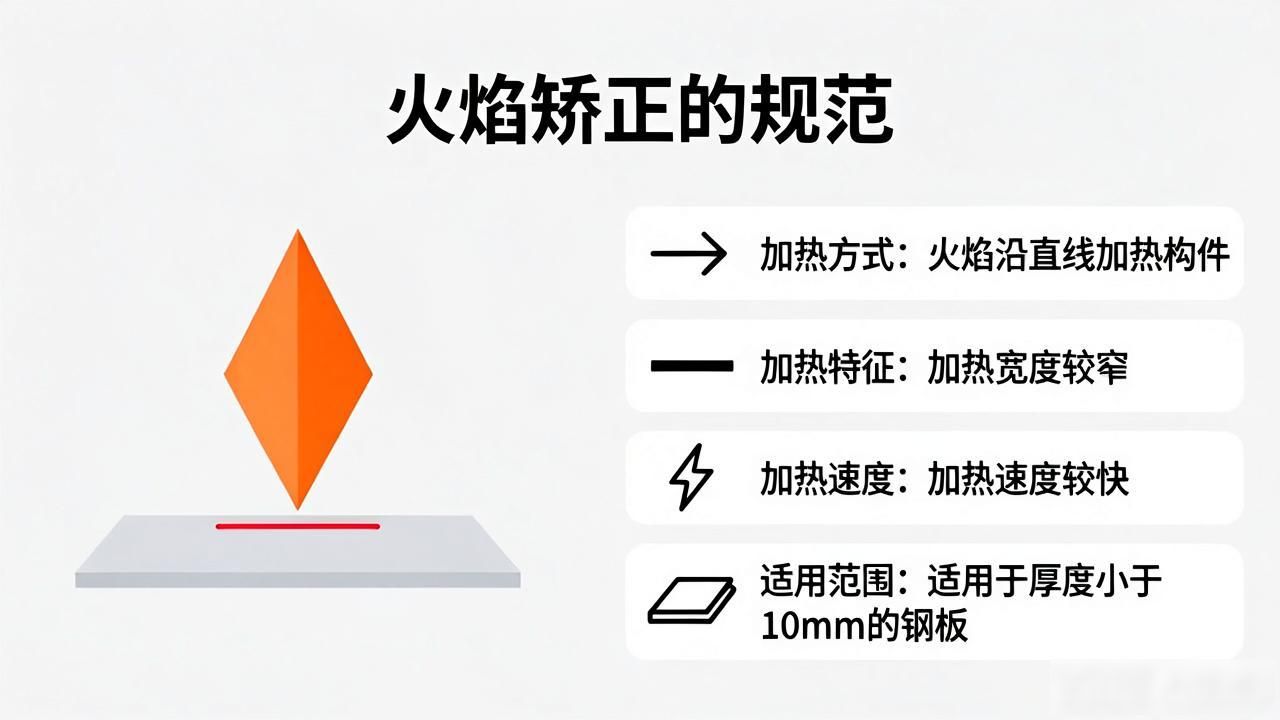

⑴直线加热

以火焰在构件上沿直线对其开展加热的方式进行火焰矫正, 此加热行为使加热宽度呈现较窄态势, 且加热速度处于较快情形, 这种方式是适用于对厚度小于10mm以下的钢板结构件加以加工处理的。

⑵环形加热

它适合用于那种厚度比10mm还要大些的中厚板进行加热, 并且, 其加热的宽度是不可以超过40mm的。

⑶曲线加热

适合用于厚纸板板材火焰矫正期间的加热, 呈线状方式进行加热矫正的时候, 构件出现弯曲变形的状况下加热应当要烤到位。不过针对火焰矫正角变形。

⒉线状加热的应用

⑴构件的角变形和翘曲变形的矫正

1）角这样的变形, 主要是用来对焊接工字钢上下盖板时形成的角变形做修复，以及针对构件焊有格形板所产生的角变形予以矫正。

对格形板角进行变形矫正, 针对两板对接焊缝角出现的变形予以矫正。

2）板件呈现波浪状态发生变形后的矫正举措, 对于焊接过程中因带有格板从而导致产生的波浪变形状况, 能够运用短线加热这种方式去处理, 其加热线跟骨架所夹的角度是三十五度至四十五度。

短线加热对板件波浪变形的矫正

⑵构件弯曲变形的矫正

主要用于构件梁、柱等弯曲变形的矫正

1）利用加热线横向收缩矫正弯曲变形

采用构件中性轴一侧的火焰, 垂直于中性轴进行横向线状加热, 加热之后冷却所产生的横向压缩塑性收缩变形, 会使构件向另一侧弯曲。能够在梁、柱外有内筋板的腹板焊缝处以及中性轴以下进行横向火焰加热, 并且在盖板对应处同样进行横向加热, 如此一来可矫正构件的弯曲变形；另一方面还能够矫正由构件内筋板横向焊缝引发的角变形以及波浪变形。

2）利用线状加热纵向收缩矫正构件弯曲变形

梁出现向下挠曲的情况, 又或者是柱出现向下挠曲的状况, 能够在下盖板之上沿着二条纵向角焊缝的方向进行线状加热, 以此让梁向上产生拱曲。

㈢三角形加热法

⒈三角形加热法操作方法

三种形式：直线加热、环形加热和曲线加热排列形成加热面积。

需要将三角形形状的加热构件加热至透彻且均匀状态, 不然容易引发翘曲变形。对于火焰加热而言, 要依据板厚情况, 挑选与之相应的恰当的火焰矫正基本参数。

⒉三角形加热应用

⑴用于矫正构件的弯曲变形。
