火焰矫正作业指导书

火焰矫正作业指导书

火焰矫正作业指导书

1、火焰矫正的基本参数

火焰矫正的基本参数包含: 加热的温度, 氧气跟丙烷火焰进行燃烧的比例, 加热的速度, 冷却的速度, 以及火焰能率等等。

1.1火焰加热温度

材质、板厚以及加热方法等存在不同情况时, 火焰矫正基于这些来选择不一样的加热温度。它能够被划分成低温加热、处于中温的加热以及高温的加热这几种类型。

1.1.1低温加热

低温进行加热的时候, 所选取的温度范围是在500℃至600℃之间。针对于加热板厚, 小于6mm的钢板是较为适宜去进行加热操作合适的。对于那些含碳量大于0.25%的碳素钢以及低合金高强度钢, 火焰矫正这种方式是适宜采用的。

低温加热允许浇水（清水）冷却。

1.1.2中温加热

把中温加热的温度设定在600至700℃之间, 用来加热适宜的钢板, 其板厚是在6至12mm的范围。针对含碳量大于0.35%的那些碳素钢以及低合金高强度钢进行加热时, 温度必须要控制得精准无误, 得借助测温笔或者测温仪器去测量, 加热温度绝对不可以超过723℃。

1.1.3高温加热

存在一种高温加热情况, 其温度范围是723℃到850℃, 这种情况适合大厚板进行加热, 对于板厚处于14mm至16mm的, 加热温度是750℃到800℃, 而当板厚大于20mm时, 加热温度则为850℃。同时,对于含碳量大于035%的钢以及合金高强度钢, 是不可以采用高温加热来进行矫正的。

控制火焰矫正之加热温度, 就低碳钢而言, 鉴于其加热温度范围较为宽广, 能够大概凭借观察钢材的加热颜色来估算加热温度。

表1 钢材表面颜色及其相应的温度

1.2加热火焰氧与丙烷燃烧比

氧与丙烷燃烧比, 指的是混合气体当中, 氧气体积跟丙烷体积的比值a, 依据a的大小, 将氧丙烷焰划分成三种, a等于1至1.2称作中性焰, a大于1.2称作氧化焰, a小于1为碳化焰。

对于厚度处于10mm之下的钢板, 采用氧化焰, 若要让钢材均匀收缩, 一般会采用中性焰, 中性焰适宜矫正10至30mm厚度的钢板, 对于超过30mm厚度以上的钢板, 会采用碳化焰从而缓慢推进。

进行加热, 目的是要烤透钢板, 防止出现钢材表面温度处于较高状态, 然而内部温度却相对较低此种现象。

1.3火焰矫正的加热速度和冷却速度

1.3.1火焰矫正加热速度板厚/mm

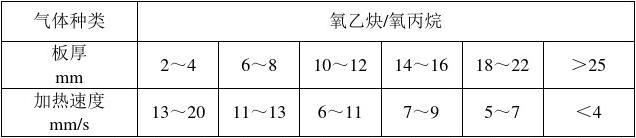

表2火焰矫正加热速度与板厚关系

1.3.2冷却速度

火焰矫正存在着两种冷却速度, 其一为空冷, 这种冷却速度近似于热处理当中的正火, 其二是喷水冷却, 该冷却速度则近似于淬火热处理。

（1）空冷
