火焰矫正的规范

火焰矫正的规范

一、火焰矫正的基本参数

火焰矫正的基本参数主要包括这些, 有加热温度, 有氧气与丙烷火焰的燃烧比例, 有加热速度, 有冷却速度, 还有火焰能率等。

㈠ 火焰加热温度

针对于材质、板厚以及加热方法等存在差异的多种情况, 火焰矫正会挑选不一样的加热温度, 它能够被划分成低温加热、中温加热以及高温加热这三种类型。

⒈低温加热

所要加热的温度处于500℃至600℃这个区间范围, 适用于加热板厚小于6mm的那种钢板, 适用于含碳量大于0.25%的碳素钢以及低合金高强度钢进行火焰矫正。

低温加热允许浇水（清水）冷却。

⒉中温加热

将钢板加热, 其温度范围是600℃至700℃, 适合加热的钢板厚度为6毫米到12毫米。对于碳素钢以及低合金高强度钢, 若含碳量大于0.35%, 那么加热时, 温度必须精确控制, 要使用测温笔或者测温仪器去测量, 且温度不能超过723℃。

⒊高温加热

加热温度处在723℃至850℃之间, 这种情况适宜大厚板进行加热, 对于板厚在14mm至16mm的, 其加热温度是750℃至800℃, 而对于厚度大于20mm的厚板, 加热温度为850℃。含碳量超过0.35%的钢以及合金高强度钢, 不合采用高温加热矫正。

火焰矫正时, 加热温度的控制, 针对低碳钢而言, 鉴于其加热温度范畴较为宽泛，能够大致凭借观察钢材的加热色泽去估量加热温度。

钢材表面颜色及其相应的温度

颜色 温度/℃ 颜色 温度/℃

薄褐色 500 橘黄色 900

赤褐色 600 淡橘色 950

暗赤色 650 黄色 1000

暗樱红 700 淡黄色 1100

樱红色 750 白微黄 1200

淡撄红 800 亮白 1300

橘黄微红 850

㈡ 加热火焰氧与丙烷燃烧比

氧与丙烷燃烧比, 指的是混合气体当中, 氧气体积同丙烷体积的比值a, 依据a的大小可将氧丙烷焰分成三种, a = 1至1.2时称作中性焰, a大于1.2时称作氧化焰, a小于1时为碳化焰。

对于厚度处于10mm以下的钢板, 采用氧化焰, 若要使钢材均匀收缩, 一般采用中性焰, 中性焰适用于矫正10至30mm厚度的钢板, 对于厚度大于30mm的钢板, 采用碳化焰缓慢加热, 从而烤透钢板, 防止出现钢材表面温度较高, 而内部温度较低的情况。

㈢ 火焰矫正的加热速度和冷却速度

⒈火焰矫正加热速度

火焰矫正加热速度与板厚关系

板厚/mm

加热速

度 (mm/s)

气体

类别, 二至四, 六至八, 十至十二, 十四至十六, 十八至二十二, 大于二十五。

氧丙烷, 其数值范围分别是, 十三至二十, 十一至十三, 六至十一, 七至九, 五至七, 小于四。

⒉冷却速度

火焰矫正存在着两种冷却速度, 其一为空冷, 这种冷却速度近似于热处理当中的正火；其二是喷水冷却, 此冷却速度近似于淬火热处理。

⑴ 空冷

钢或者合金钢, 其含碳量大于百分之零点二五, 要是加热超过七百二十三摄氏度以上, 那就必须空冷。

⑵ 喷水冷却

对于含碳量小于0.25%的低碳钢, 高温矫正时可采用喷水冷却, 水冷用于低温矫正和中温矫正。对于含碳量大于0.25%的碳素钢以及低合金高碳钢, 中温加热和高温加热不能采用喷水冷却。

㈣火焰能率和烤嘴角度

⒈火焰能率

每小时丙烷的消耗量（L/h）决定火焰能率, 气体消耗量由烤嘴大小决定, 所以通常火焰能率大小用烤嘴大小表示。要给予足够热量烤透构件以达火焰矫正目的, 就必须有适当的火焰能率。

⒉烤嘴角度

所谓烤嘴与构件形成的夹角, 被称作便是烤嘴角度, 烤嘴倾斜角度的大小, 与之火焰的利用率存在直接联系。烤嘴跟加热构件呈90°也就是垂直的时候, 火焰利用率是高的。通常火焰矫正的角度a处于80°～90°范围, 然而有时会发觉加热不透的板件出现翘曲变形, 为了降低温度能够把a角减小。

二、火焰矫正的加热方法

㈠圆点加热法

⒈圆点加热的面积

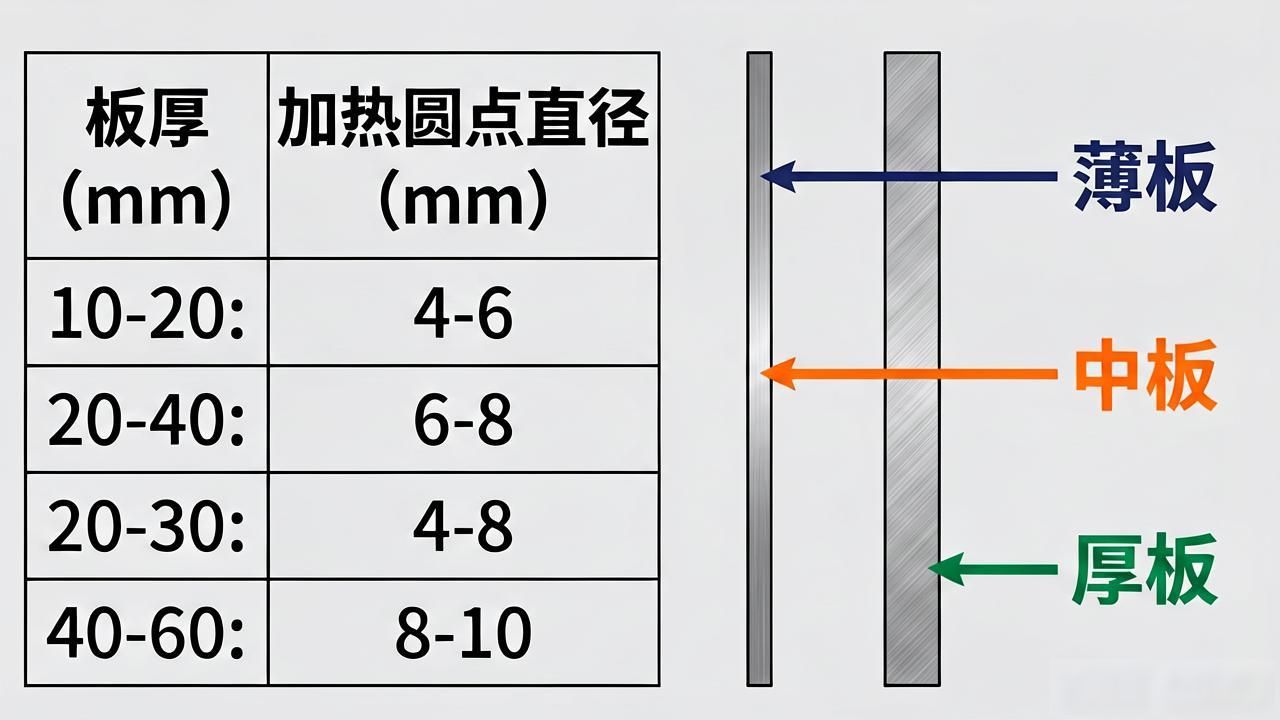

板厚与加热圆点直径关系

使热度增加的点的直径, 是五, 是十，是十五, 是二十, 是二十五, 是三十, 是三十五, 是四十, 是四十八, 是五十, 是五十五, 是六十, 是六十二, 是六十四。

⒉圆点加热法的应用

首要用于, 构件板面呈现的波浪变形, 也就是不平度的矫正, 以及构件弯曲变形的矫正。

⑴ 圆点加热构件板面波浪变形的矫正方法

1） 锤击矫正法

马上要凸起的地方以及凹陷的部位, 将其顶起, 或是把鼻子揪着焊成凸起的状态, 就像图中所示那样。用火焰对圆点进行加热, 趁着热的时候用锤子把它锤平。

板件变形凸起状态

相互之间距离处于八零至一百五十毫米范围的是加热圆点, 加热圆点有着这样的顺序, 那就是先对凸起处予以矫正, 随后矫正顶起来或者揪起来的凹处, 温度处于六百五十至七百五十摄氏度的是加热圆点, 趁着热的时候使用大锤在加热圆点周边锤击直至平整, 并且与此同时进行喷水冷却。

需留意, 锤击矫正法适用于修理那种构件板面质量要求并非很高的结构, 这种结构的板面容易留下疤痕, 而且表面呈现坑凹不平的状况。

2） 板面调平定位矫正法

具体操作如下：

① 根据构件波浪变形的技术要求，使用平尺测量划出矫正范围。

② 在矫正区划出行格图和加热圆点面积。

③在火焰加热以前, 要把凸凹处加上外力来调平, 对于凸起的地方要压平, 凹的地方要顶成平面, 使用平尺进行检测, 检测对于调平的地方之后, 才可以按照划出的圆点进行火焰加热。

⑷ 针对调平的地方, 采用中性火焰, 对于厚板, 采用碳化焰进行加热, 温度处于600至800℃之间, 紧接着浇水实施冷却。

3) 夹板矫正法

适用厚度≤12mm的板

采用的办法是, 运用带有孔洞且具备足够强度的平板来当作胎具, 像带孔的烤板座那般, 把带有波浪状变形的板件放置于平台之上, 将波浪变形用力压平, 或者借助烤板夹胎把板件的波浪变形夹得平整, 之后透过胎具上的孔实施火焰加热操作, 再施行喷水冷却举措, 以此把板件的波浪变形矫正得平坦。

㈡线状加热法

1. 线状加热操作方法

线状加热分为直线加热、环形加热和曲线加热

⑴直线加热

在构件之上, 火焰沿着直线进行加热的这种方式, 被称作火焰矫正, 其加热宽度相对较窄, 加热的速度比较快, 适用于对厚度小于10mm的钢板构成的结构件进行加热。

⑵环形加热

可用于中厚板加热, 这种中厚板的厚度是大于10mm的, 其进行加热时, 加热的宽度不可以超过40mm。

⑶曲线加热

适用于厚板进行火焰矫正加热, 线状加热矫正构件弯曲时的那种变形, 加热得烤透才行。然而火焰矫正角那边的变形。

⒉线状加热的应用

⑴构件的角变形和翘曲变形的矫正

1）角变形, 主要是用来对焊接工字钢上下盖板所出现的角变形进行修复, 同时还用于对构件焊有格形板时所产生的角变形予以矫正。

矫正格形板角发生的变形, 矫正两板对接时焊缝所出现的角变形。

2）用于矫正板件波浪变形的方法有多种, 其中针对焊接有格板而形成的波浪变形, 有一种可采用的方式是短线加热, 该加热线具备这样的特征, 即它与骨架夹角处于35°至45°这个范围之内。

短线加热对板件波浪变形的矫正

⑵构件弯曲变形的矫正

主要用于构件梁、柱等弯曲变形的矫正

1）利用加热线横向收缩矫正弯曲变形

使用构件中性轴一侧的火焰, 以垂直于中性轴的方式进行横向线状的加热, 因加热冷却产生的横向压缩塑性收缩变形, 致使构件往另一侧弯曲。能够在梁、柱外有内筋板的腹板焊缝处以及中性轴以下实施横向火焰加热, 并且在盖板对应的地方也进行横向加热, 这样能够矫正构件的弯曲变形；另一方面可用此矫正有构件内筋板横向焊缝引发的角变形以及波浪变形。

2）利用线状加热纵向收缩矫正构件弯曲变形

梁出现向下挠曲情况时, 那就可以针对下盖板, 沿着二条纵向角焊缝的方向, 进行线状加热这一操作, 做完后能够达成使梁向上拱曲的效果。

㈢三角形加热法

⒈三角形加热法操作方法

三种形式：直线加热、环形加热和曲线加热排列形成加热面积。

加热三角形形状的构件时, 需使其达到完全被加热且受热均匀的状态, 要是没有做到这一点就极易导致构件出现翘曲变形的情况。对于火焰加热而言, 要按照板材的厚度, 去挑选与之相适配的恰当的火焰矫正基本参数。

⒉三角形加热应用

⑴用于矫正构件的弯曲变形。
