如下是建筑网为大家带来的, 关乎钢构焊接变形的内容, 以及火焰矫正施工法的相关内容, 拿来供作参考。

现阶段, 钢结构于厂房建筑里已被广泛运用。钢结构厂房的主要构成部件是焊接H型钢柱, 以及梁, 还有撑。这些部件在制作进程之中都存有焊接变形方面的问题, 要是焊接变形不加以纠正, 那么不但会对结构整体安装产生影响, 还会致使工程的安全可靠性降低。

焊接钢结构所产生的变形, 超出了技术设计所允许的变形范围, 这种情况下, 应当想办法予以矫正, 要让其达到符合产品质量要求的状态。实践已经证明, 多数发生变形的构件是能够被矫正的。矫正的方法, 皆是想办法制造出新的变形, 以此来抵消已经出现的变形。

将在生产进程之中广泛运用的矫正方式, 主要涵盖机械矫正、火焰矫正以及综合矫正, 火焰矫正是一项颇具难度进行操作的工艺, 要是方法掌握之时、温度控制状况不佳就会导致构件产生新的更为严重的变形, 因而, 火焰矫正需要具备丰富的实践经验, 本文针对钢结构焊接变形的类别、矫正方法开展一番粗略的剖析。

一、钢结构焊接变形的种类与火焰矫正

钢结构的主要构件是焊接H型钢柱、梁、撑。

焊接变形经常采用以下3种火焰矫正方法：

1）线状加热法；

2）点状加热法；

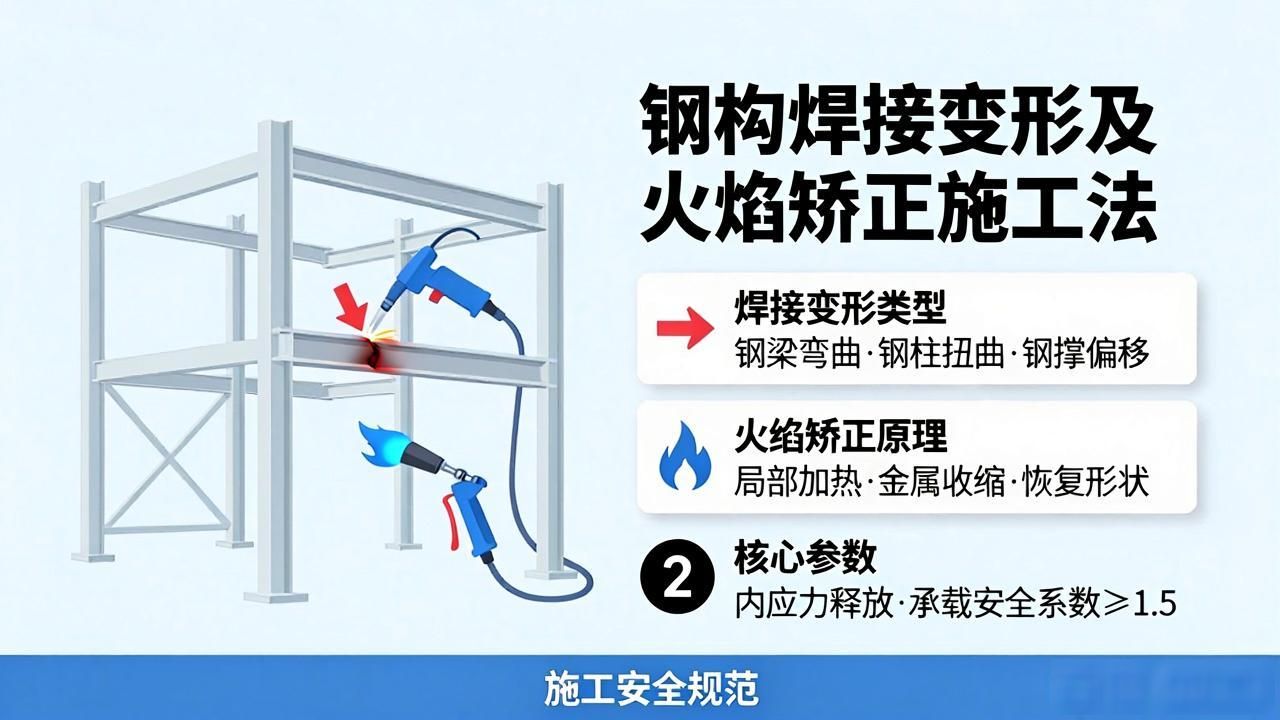

工字钢火焰矫正方法_钢构焊接变形_火焰矫正施工法

3）形状为三角形的加热方法, 火焰矫正期间的加热温度, 倘若材质属于低碳钢的话, 即为低温矫正的温度在500度至600度之间, 冷却的方式是水；中温矫正的起始温度是600度至极值700度, 冷却方式是空气以及水两种；高温矫正所涉及的温度范围界定为700度至800度, 冷却方式为空气。需要留意的事项是由于火焰矫正时加热的温度不应当过高, 过高就会致使金属变得脆化、进而影响到冲击韧性。16Mn材料在处于高温矫正的状况下不可运用水进行冷却, 连同对于厚度或者淬硬倾向较大的那些钢材也都是如此。

二、针对各种变形采取的措施

1.翼缘板的角变形

对H型钢柱、梁以及撑角的变形予以矫正, 于翼缘板之上（在对准焊缝外部的位置）进行纵向线状加热, 将加热温度把控在650度之下, 要留意加热范围不超出两焊脚所掌控的范围, 故而无需用水冷却。

线状加热时要注意：

1）不应在同一位置反复加热；

2）加热过程中不要进行浇水。这两点是火焰矫正一般原则。

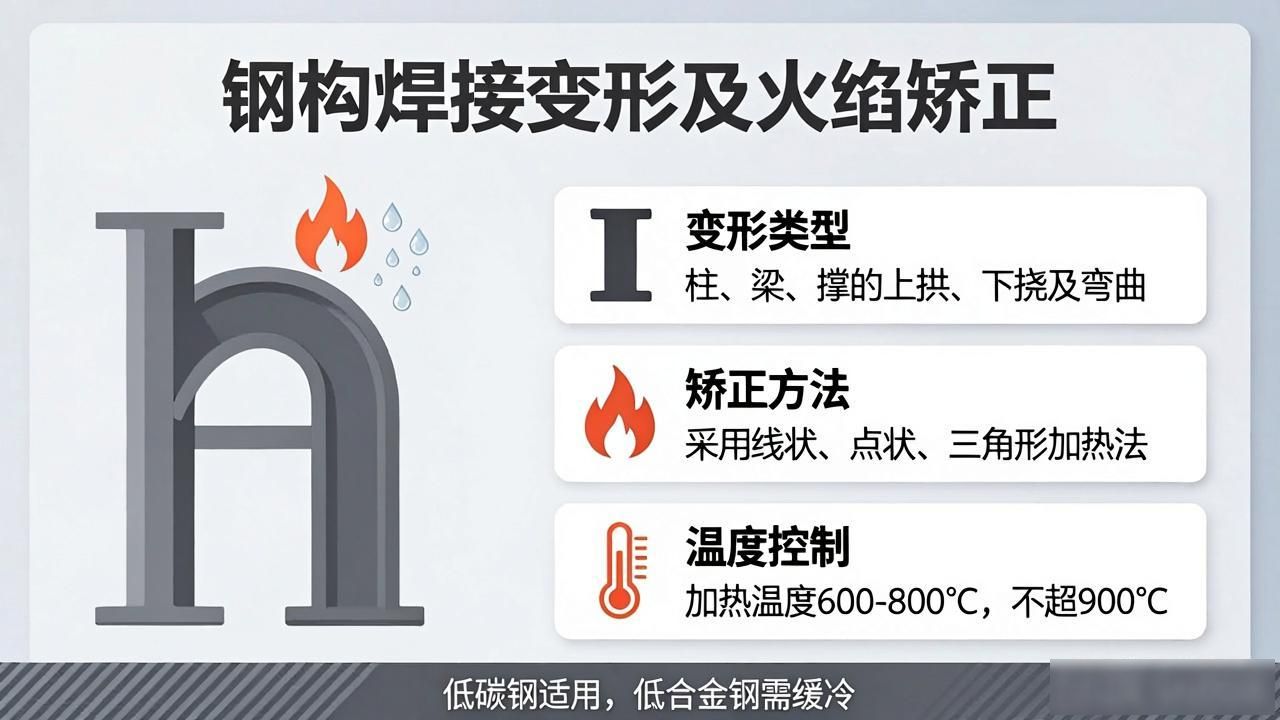

钢构焊接变形_火焰矫正施工法_工字钢火焰矫正方法

2.柱、梁、撑的上拱与下挠及弯曲

1）对位于翼缘板之上的, 向着纵长焊缝的, 从中间朝着两端进行线状加热的操作, 就能实现弯曲变形的矫正。为防止出现弯曲以及扭曲变形的情况, 两条加热带需同时开展操作。能够采用低温矫正法或者中温矫正法。这样的方法有助于降低焊接内应力, 然而这样的方法在纵向收缩之际存在较大的横向收缩情况, 比较难把控。

2）翼缘板上作线状加热，在腹板上作三角形加热。

运用这种方式矫正柱、梁、撑的弯曲变形, 成效颇为显著, 横向线状加热宽度通常选取20至90毫米, 当板厚较小时, 加热宽度需窄一点, 加热进程应由宽度的中间朝着两边延展。线状加热最好由两个人同时开展操作, 接着再分别加热三角形。三角形的宽度不应当超出板厚的2倍, 三角形的底与相对应的翼板上线状加热宽度是相等的。加热三角形从顶部起始, 随后从中心向两侧扩散, 逐层加热直至三角形的底为止。加热腹板时温度不可以太高, 不然会导致凹陷变形, 修复起来颇为困难。

三、形状为角形的加热方式, 同样是适用于构件侧向弯曲矫正的, 在进行加热操作的时候, 应当采用适中温度来进行矫正, 并且浇水的量要少。

3.柱、梁、撑腹板的波浪变形

首先要找出凸起的波峰从而矫正波浪变形, 采用圆点加热法并用手锤去矫正配合, 加热圆点的直径通常是50至90毫米这样大小尺寸, 当钢板的厚度或者波浪形的面积较大时候直径也得放大起来, 能够依据d等于（4δ10）毫米来计算得出这个数值, 其中d就是加热点的直径而δ是板厚代表的意思, 加热烤嘴从波峰那里开始作螺旋形移动, 也就是采用中温矫正这种方式, 当温度达到600至700度之际, 把手锤放置在加热区边缘的地方, 接着用大锤去击打手锤, 使得加热区金属受到挤压, 冷却收缩之后被拉平, 矫正的时候应当避免产生过大的收缩应力才对。矫正完一个圆点之后, 再去开展加热第二个波峰点的操作, 其方法跟之前是一样的。要是想要加快冷却的速度, 那么能够针对Q235钢材实施加水冷却这一举措。这样的矫正方法是属于点状加热法的范畴, 而且加热点的分布能够呈现出梅花形或者链式密点形的状态。需要留意温度不要超过750度。
