如何标注焊接符号？

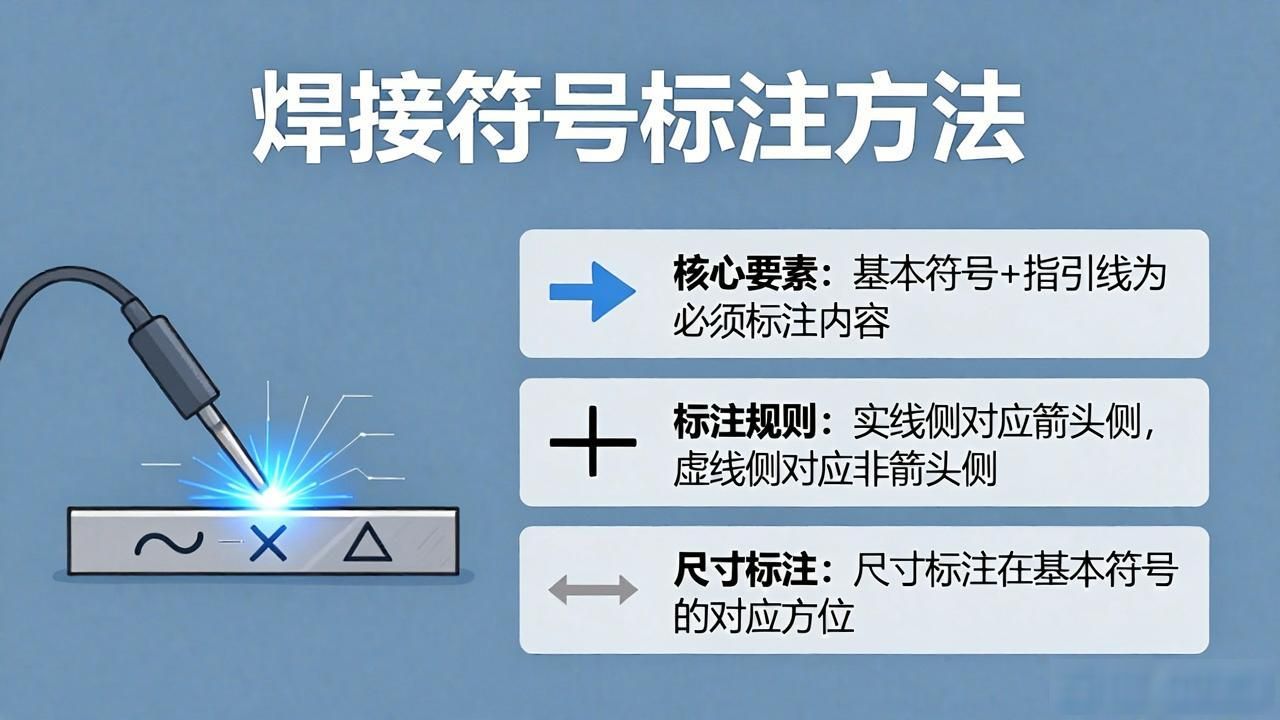

常用于焊接的符号如下图所示, 它是用来对焊接横截面的形状加以说明的, 其线宽成为标注字符高度的十分之一, 例如要是字高是3.5mm的话, 那么符号线宽就是0.35mm。

对钝边高度p进行标注, 标注位置在基本特号左边, 另外坡口高度H、焊角高度K、焊缝余高h都要在基本特号左边标注, 还有熔透深度s、根部半径R、焊缝宽度C、焊角直径d也都要在基本特号左边标注。而焊缝长度l、焊缝间隙e、相同焊缝数量n要在基本符号右边标注。

初学焊接应该注意：

1、焊接施工不注意选择最佳电压

【现象】

进行焊接操作时, 不管是处于打底阶段, 还是填充阶段, 亦或是盖面阶段, 而且不论坡口尺寸究竟是大还是小，一概都选择同一个电弧电压。如此一来, 就存在着一种可能性, 那就是达不到所要求的熔深以及熔宽, 进而出现咬边、气孔以及飞溅等各种各样的缺陷。

【措施】

通常在面对不一样的情形时, 应当各自挑选对应的长弧或者短弧, 如此方可获取较好的焊接质量以及工作效率。比如说, 在进行打底焊接之际, 为了能够获取较好的熔深, 理应采用短弧操作。而在进行填充焊或者盖面焊接之时, 为了获取较高的效率以及熔宽, 可以适度增大电弧电压。

2、焊接不控⒑附拥缌

【现象】

焊接之际, 为了争抢进度, 针对中厚板对接焊缝采取不开启坡口的做法, 强度指标有所下降, 甚至无法达到标准规定的要求, 在进行弯曲试验的时候出现了裂纹, 如此一来会致使焊缝接头性能难以得到保证, 对结构安全形成潜在的危害。

【措施】

焊接时基于工艺评定里的焊接电流予以控制, 其允许存在百分之十至百分之十五的浮动范围。坡口方面, 钝边尺寸不适宜超出六毫米。对接态势下, 当板件厚度超过六毫米之时, 则需要开设坡口开展焊接作业。

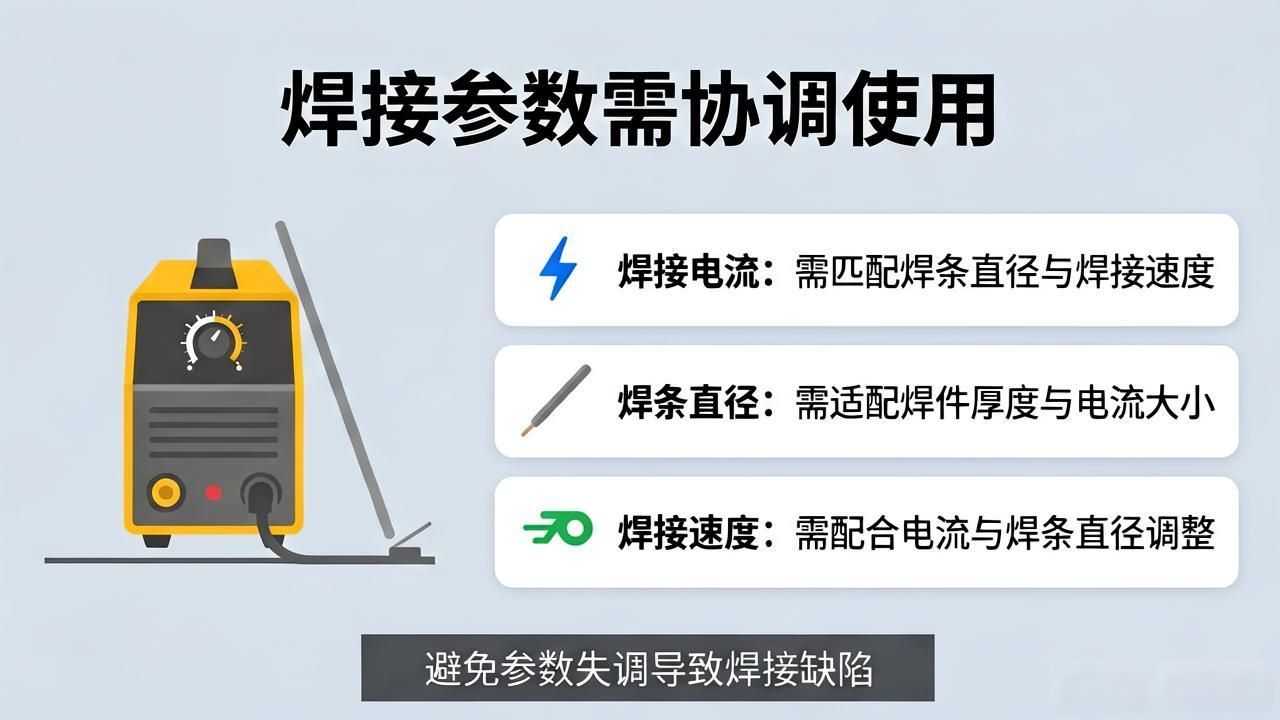

3、不注意焊接速度与焊接电流，焊条直径协调使用

【现象】

焊接之际, 不留意把控焊接速度以及焊接电流, 同时将焊条直径、焊接位置协调起来予以运用。要是针对全熔透的角缝开展打底焊, 鉴于根部尺寸狭窄, 倘若焊接速度过快, 根部气体、夹渣就没有充足的时间排出, 极易致使根部产生未熔透、夹渣、气孔等缺陷；当进行盖面焊时, 倘若焊接速度过快, 同样容易滋生气孔；要是焊接速度过慢, 那么焊缝余高将会过高, 外形会不整齐；在焊接薄板或者钝边尺寸小的焊缝时, 焊接速度过慢, 很容易出现烧穿等状况。

【措施】

选取适当焊接速度时, 要配合焊接电流, 考虑焊缝位置, 像打底焊、填充焊、盖面焊区分等, 顾及焊缝的厚薄, 还有坡口尺寸, 在保证熔透, 气体、焊渣易排出, 不烧穿, 成形良好的情形下, 可选用较大焊接速度, 以此提高生产率效率, 因为焊接速度对焊接质量和焊接生产效率有着重大影响。

4、施焊时不注意控制电弧长度

【现象】

施焊之际, 不完全依据坡口的具体形式, 且不按照焊接的层数, 以及焊接的形式, 还有焊条的型号等方面, 来恰如其分地做出电弧长度的调整。鉴于焊接电弧长度运用的时候不合适, 所以比较难以获取高质量的焊缝。

【措施】

施焊时, 为保证焊缝质量, 一般多采用短弧操作, 不过能依据不同情形选用适宜弧长来获取最优焊接质量, 像V形坡口对接、角接的第一层, 应使用短些的电弧, 这样才能保证焊透, 并且不发生咬边现象, 等到第二层, 可以稍长一点, 用来填满焊缝。焊缝间隙小时适宜用短弧, 间隙大时电弧能够稍长些, 焊接速度加快。仰焊时电弧要最短, 以此防止铁水下流；立焊、横焊时为管控熔池温度, 同样要用小电流、短弧焊接。并且, 不管选用何种焊接方式, 于运动进程当中, 都得留意始终让弧长大概维持不变, 借由这个来保证整条焊缝的熔宽以及熔深保持一致。

5、焊接不注意控制焊接变形

【现象】

焊接的时候, 要是没留意从焊接顺序方面去把控变形, 没在意从人员布置角度控制变形, 没在坡口形式这儿做好变形控制, 没选用合适的焊接规范进行变形控制, 也没有运用好操作方法来阻止焊接变形, 那么结果必定会造成焊接之后结构变形幅度大, 使得矫正起来困难重重, 还会额外增加费用支出 , 尤其是针对厚钢板以及大型的零部件, 矫正难度极大, 采用机械方式矫正很容易引发裂纹事故甚至招来层状撕裂困扰。采用火焰矫正办法不仅消耗的成本特别高, 以及万一操作过程有失误还容易让工件出现过热现象。对于有较高精度要求标准的工件而言, 设想不采取切实而有效的办法控制好相关变形情况, 那必然会致使工件安装时候的尺寸不符合实际使用需求标准, 说不定会直接造成需要返工处理或者是被报废处理的糟糕局面发生。
