焊接符号表示及意义是什么

请问有关焊接符号表示以及其意义究竟是什么呢，焊接符号属于焊接工程里用于去表达焊接方法、焊缝形式、焊接位置、焊缝尺寸等诸多信息的一种标准化图形符号, 它于图纸、技术文件以及施工说明当中发挥着关键作用, 助力技术人员精准理解焊接要求, 保证焊接质量契合设计规范。

以下是常见的焊接符号及其含义的总结：

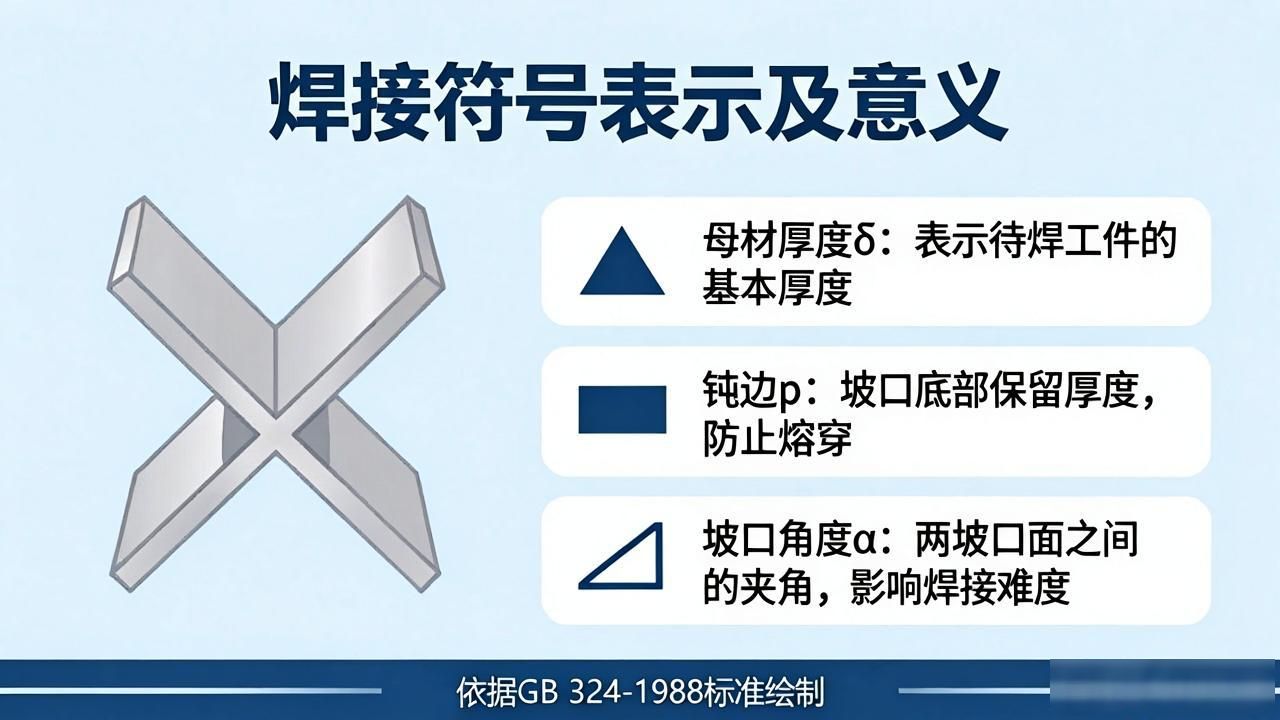

一、焊接符号的基本组成

1. 起到表示意义的基本符号, 其作用在于呈现作为焊缝的形状或者类型面貌情形的, 像是角焊缝、对接焊缝此类情形样式的。

2. 辅助符号, 发挥着补充说明焊缝别样特征的作用, 其所涉及的内容包含带钝边 , 也涵盖单面焊 , 还包括双面焊诸如此类。

3. 尺寸符号：标明焊缝的尺寸，如焊脚高度、焊缝深度等。

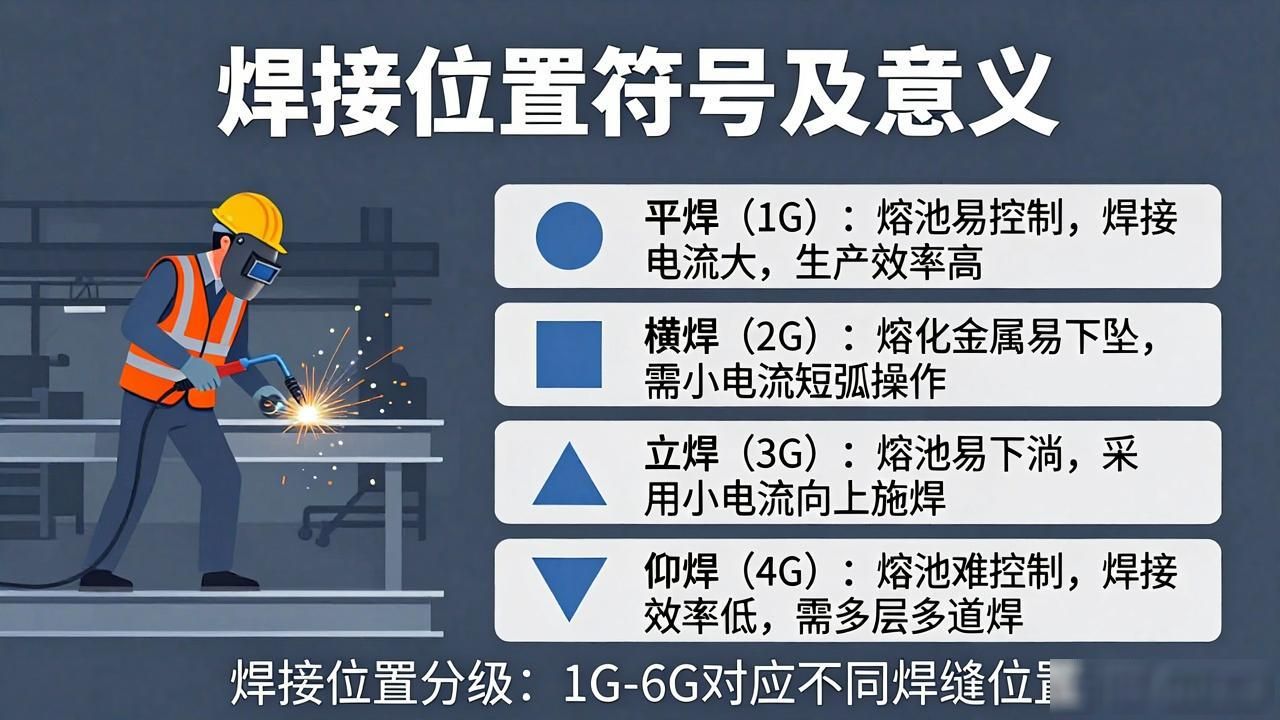

4. 位置符号, 它所起到的作用是, 用来将焊缝在接头里所处的位置表示出来, 像平焊这种情况, 还有立焊、仰焊之类的情况。

5. 补充符号：如“”表示环形焊缝，“×”表示交叉焊缝等。

二、常见焊接符号及意义表

焊接符号

符号名称

表示意义

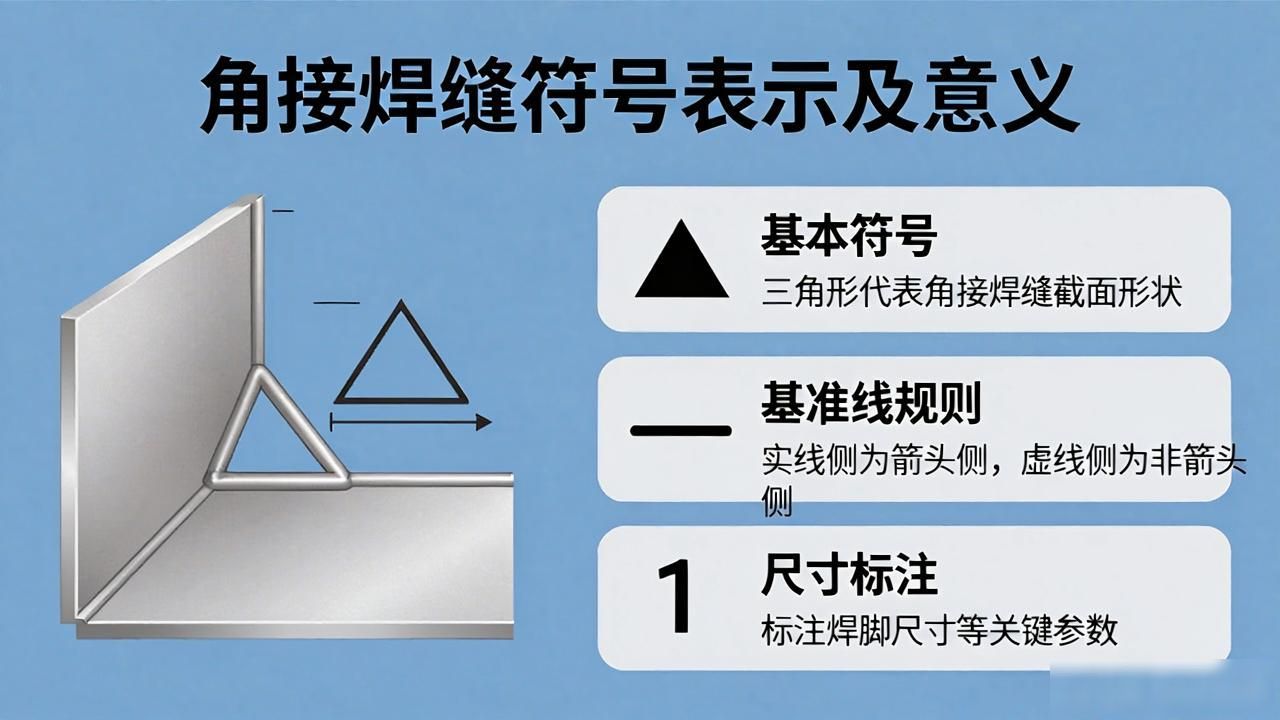

角焊缝

用于两块金属板之间的角接，形成三角形截面的焊缝

对接焊缝

用于两块金属板端面对接，焊缝位于接缝处

坡口焊缝

表示带有坡口的对接焊缝，通常用于较厚的板材

V型坡口焊缝

焊缝呈V形，适用于较厚的材料

U型坡口焊缝

焊缝呈U形，适用于更厚的材料，减少焊接变形

带钝边的焊缝

在坡口底部保留一定厚度，防止熔穿

环形焊缝

用于圆形结构，如管道连接处

交叉焊缝

表示两个方向的焊缝相交

点焊

用于点状焊接，常用于薄板或结构件固定

焊接位置

表示焊接操作的位置，如平焊、立焊、仰焊等

三、焊接符号的应用场景

机械制造领域广泛应用焊接符号, 建筑钢结构领域也广泛应用焊接符号, 压力容器领域同样广泛应用焊接符号，船舶制造领域更是广泛应用焊接符号。借助统一的符号系统, 工程师能够在图纸上清晰地表达焊接要求, 进而避免因理解偏差而导致的焊接质量问题。

四、注意事项

掌握焊接技术的基础, 是熟悉那种如GB/T 324、ISO 2553这般的焊接符号的标准。

在实际进行应用期间, 焊接符号常常是跟焊缝尺寸以及焊接工艺参数之类的相互结合着去运用的。

地区与地域不同, 符号标准或许会存在些许差异, 要依据项目所提要求去加以确认。

借助正确地对于焊接符号展开理解以及运用, 能够极为有效地促使焊接效率以及质量得到提升, 这属于焊接技术人员必须要具备的知识当中的一项。
