钣金图纸中的各种焊接符号，收藏起来！

1、焊缝标注方法

图样上焊缝有两种表示方法，即符号法和图示法。

焊缝进行标注是以符号标注法作为主要方式, 在出现必要情形的时候允许使用绘图示意的方法进行辅助标注。当中如例使用连续或者断续的粗线将连续以及不间断的焊缝予以表示, 当下处在需要之时就要绘制焊缝局部的剖视图或者放大图用来展现焊缝的剖面形状, 同时运用细实线将焊前坡口形态绘描出来, 等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素

焊缝符号标注之内存在诸多要素, 当中的焊缝基本符号以及指引线组成了焊缝的基本要素, 这属于必定得标注的内容。

除了焊缝的基本要素之外，在有必要的情况下, 还应当添加其他的辅助要素, 像是辅助符号, 还有补充符号, 以及焊缝尺寸符号, 另外还有焊接工艺等方面的内容。

3、焊缝符号及其标注

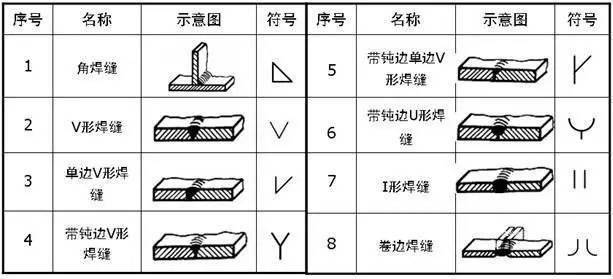

（1）表示焊缝横断面形状的符号是焊缝基本符号, 其共有13个 , 具体详见GB/324 – 88 , 比如:

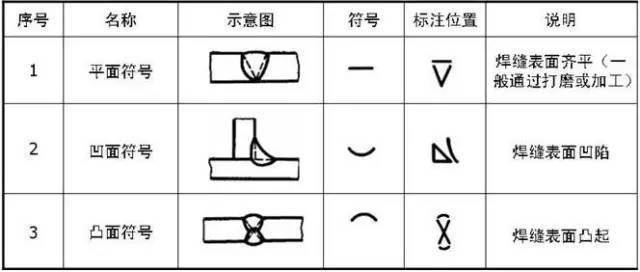

（2）那些表示焊缝表面形状特征的, 是辅助符号。当不需要确切说明焊缝表面形状时, 就可以不加注辅助符号。辅助符号按此配置在基本符号的固定位置。辅助符号一共有3个。

（3）被用来补充说明焊缝某些特征的符号, 是补充符号, 其数量一共有5个。

（4）存在用来予以满足特定类特殊状况从而被制定出来以作为焊缝表述的特殊符号, 其数量总计是4个。

4、指引线及其标注

指引线由箭头线和基准线组成。

（1）箭头线：

箭头可指向接头侧和非接头侧；

箭头线相对焊缝的位置一般没有特殊要求；

允许箭头线弯折一次。

（2）基准线

含有实线基准线与虚线基准线的是基准线 , 可画在, 可画在了实线基准线上方或者, 的上方或下方, 也可在下边的是虚线基准线。

若焊缝符号标注于实线基准线上, 那就表明焊缝处于箭头侧, 若标注在虚线基准线上, 这意味着焊缝位于非箭头侧。

标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注

（1）当焊缝标注存在必要情形的时候, 能够附带有着焊缝尺寸符号以及数据。焊缝尺寸符号总共。

有16个（详见GB/324-88），例如：

（2）焊缝尺寸符号及数据的标注原则(如图)：

横截面上关于焊缝的尺寸会进行那样一种标注, 这种标注是安排在基本符号的左侧位置；而往长度方向上去考量的尺寸呢, 则是被标注于右侧之处。

需标注在基本符号上侧或者下侧的尺寸, 是坡口角度, 还有坡口面角度, 以及根部间隙等。

相同焊缝数量的符号标在尾部。

当处于基本符号右侧, 不存在任何标注, 并且也没有其他说明的情况下, 这就表明, 焊缝在工件的整个长度范围以内是连续不断的。

当处于基本符号的左侧, 不存在任何标注, 并且也不在无其他说明的状况下, 这意味着对接焊缝是要完全焊透的。

6、焊接方法代号

焊接方法代号参照GB/5185-1985

图中所示为对接接头周边焊缝情况；在非箭头一侧进行打底操作的是焊条电弧焊（111）, 其表面需保持齐平状态；而形状为V形、由埋弧焊（12）所焊成的焊缝设置在箭头一侧, 该焊缝表面同样要求达到齐平的标准呢。

7、焊接标注说明

（1）坡口尺寸的标注

对一般类型的焊缝而言, 仅仅标注基本符号, 而不标注坡口的尺寸那部分, 坡口尺寸由工艺去加以确定；对于有着强度、气密性等方面要求的焊缝, 或者是受到结构限制条件下的特殊坡口, 应当标注坡口尺寸, 在必要的时候运用图示法绘制出坡口结构图。

（2）对接焊缝的有效厚度S是依靠工艺来予以保证的, 在焊完之后是没办法进行测量的, 通常情况下是不做标注的。

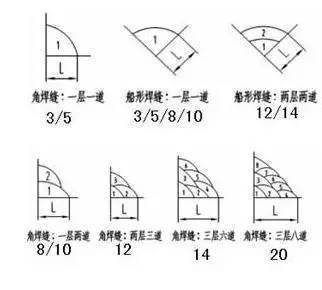

3）如下这些数值: 3、5、8、10、12、14、20, 通常是焊脚尺寸K所具有的大小范围。

4）断续焊缝的标注

如下图：

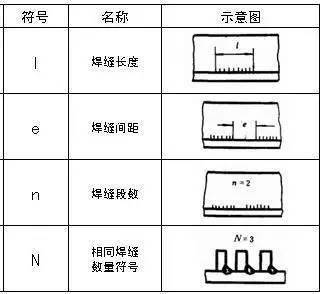

n表示焊缝段数；

表示焊缝长度(不计弧坑)；

e表示焊缝间距。

（5）常见的焊缝标注错误

（5）常见的焊缝标注错误
