火焰矫正的规范

火焰矫正的规范

一、火焰矫正的基本参数

火焰矫正的基本参数主要涵盖这些, 有加热的温度, 氧气跟丙烷火焰的燃烧比, 加热的速度, 冷却的速度, 还有火焰能率等。

㈠ 火焰加热温度

有着不同情况的火焰矫正, 根据材质、板厚以及加热方法等方面, 去作出不同加热温度的选择, 它能够被划分成低温加热、处于中间层级加热、高温加热这几种情况。

⒈低温加热

需要加热的温度范围是500℃至600℃, 适合用来加热的钢板厚度是小于6mm的那种, 适合进行火焰矫正的有含碳量大于0.25%的碳素钢以及低合金高强度钢。

低温加热允许浇水（清水）冷却。

⒉中温加热

温度加热时处于600℃至700℃的范围, 钢板厚度适宜处在6mm到12mm适合加热, 碳素钢以及低合金高强度钢含碳量大于0.35%时, 加热的温度需精准控制, 测量要采用测温笔或者测温仪器, 温度不得超过723℃。

⒊高温加热

对于适于大厚板加热的情况, 其加热温度是723～850℃, 板厚14～16mm时加热温度为750～800℃, 大于20mm厚板加热温度则能达到850℃。含碳量大于0.35%的钢以及合金高强度钢, 不能采用高温加热矫正。

进行火焰矫正时, 对加热温度予以控制。针对低碳钢而言, 鉴于其加热温度范围比较宽。所以能够近似地凭借观察钢材的加热颜色来估计加热温度。

钢材表面颜色及其相应的温度

颜色 温度/℃ 颜色 温度/℃

薄褐色 500 橘黄色 900

赤褐色 600 淡橘色 950

暗赤色 650 黄色 1000

暗樱红 700 淡黄色 1100

樱红色 750 白微黄 1200

淡撄红 800 亮白 1300

橘黄微红 850

㈡ 加热火焰氧与丙烷燃烧比

氧与丙烷燃烧之比, 指的是混合气体当中, 氧气体积跟丙烷体积的比值a, 依据a的大小, 可将氧丙烷焰划分成三种, a处于1至1.2这个范围时, 被称作中性焰, a大于1.2的情况, 被称为氧化焰, a小于1的情况, 则为碳化焰。

对于厚度处在10mm以下的钢板, 所采用的是氧化焰。要是想让钢材均匀收缩起来的话, 一般而言可采用中性焰。中性焰是适合去矫正10至30mm厚度的钢板的。对于厚度大于30mm以上的钢板, 要采用碳化焰缓慢进行加热, 目的是以便能够烤透钢板, 还要避免出现钢材表面温度较高, 而内部温度却比较低的那种现象。

㈢ 火焰矫正的加热速度和冷却速度

⒈火焰矫正加热速度

火焰矫正加热速度与板厚关系

板厚/mm

加热速

度 (mm/s)

气体

类别, 二至四, 六至八, 十至十二, 十四至十六, 十八至二十二, 大于二十五。

氧丙烷, 其数值范围分别是, 十三至二十, 十一至十三, 六至十一, 七至九, 五至七, 小于四。

⒉冷却速度

火焰矫正存在着两种冷却速度, 其一为空冷, 这种冷却方式近似于热处理当中的正火, 其二是喷水冷却, 该冷却方式近似于淬火热处理。

⑴ 空冷

对于含碳量大于百分之零点二五的钢, 或者合金钢, 情形若为加热超过七百二十三摄氏度以上, 那么就必须采取空冷这种方式。

⑵ 喷水冷却

水冷被用于低温矫正, 水冷也被用于中温矫正, 对于含碳量小于0.25%的低碳钢来说, 高温矫正同样能够采用喷水冷却。对于含碳量大于0.25%的碳素钢以及低合金高碳钢, 中温加热不可以采用喷水冷却, 高温加热也不可以采用喷水冷却。

㈣火焰能率和烤嘴角度

⒈火焰能率

火焰能率是依据每小时丙烷消耗的量（L/h）予以确定, 然而气体的消耗量乃取决于烤嘴的大小。故而一般来讲, 烤嘴大小展现火焰能率大小。唯有适配的火焰能率, 才能够给予充足的热量烤透构件, 达成火焰矫正的目的。

⒉烤嘴角度

被称作烤嘴角度的, 是烤嘴跟构件之间所形成的夹角, 烤嘴倾斜角度大小, 和火焰利用率有着直接关联, 成90°也就是垂直状时, 烤嘴与加热构件之间火焰利用率高, 通常火焰矫正的角度a处于80°到90°之间, 然而有的时候会发觉加热不透的板件出现翘曲变形, 为了降低温度, 可以把a角减小。

二、火焰矫正的加热方法

㈠圆点加热法

⒈圆点加热的面积

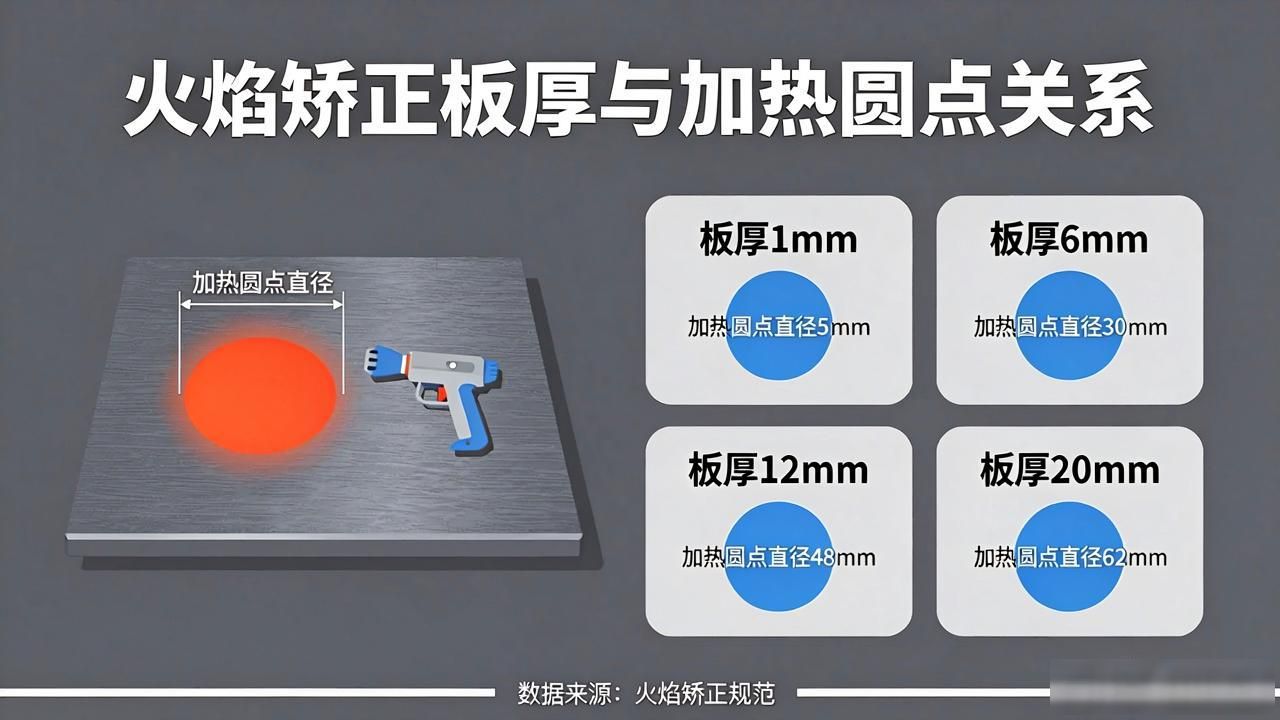

板厚与加热圆点直径关系

对于板材而言, 其直径分别为, 一, 二, 三, 四, 五, 六, 八, 十, 十二, 十四, 十六, 十八, 二十, 二十二。

⒉圆点加热法的应用

主要是用来进行构件板面波浪变形, 也就是不平度的矫正工作, 以及构件弯曲变形的矫正予以实施。

⑴ 圆点加热构件板面波浪变形的矫正方法

1） 锤击矫正法

就要将那即将凸起的地方以及凹陷的地方顶起来, 或者把鼻子揪着焊成凸起的状态, 就如同图中所展示的那样。用火焰去加热圆点, 趁着热的时候用锤子敲击使其变平。

板件变形凸起状态

有着这样的情况, 加热圆点彼此间的距离处在80至150mm的范围。涉及加热圆点的排列顺序, 先是对凸起地区加以矫正, 随后再对顶起或揪起的凹处予以矫正。加热圆点所具备的温度是650至750℃, 趁着热度运用大锤在加热圆点边上进行锤击, 一直到变平为止, 与此同时还要喷水来实现冷却。

需要留意, 锤击矫正法适用于对修理构件板面质量要求并非很高的结构, 这种方法会致使板面容易留下疤痕, 并且表面呈现坑凹不平的状况。

2） 板面调平定位矫正法

具体操作如下：

① 根据构件波浪变形的技术要求，使用平尺测量划出矫正范围。

② 在矫正区划出行格图和加热圆点面积。

③ 火焰加热之前, 要把凸凹之处加上外力进行调平, 对于凸起的地方要压平, 凹下去的地方要顶成平面, 使用平尺进行检测, 在对调平处以后, 才可以按照划出的圆点进行火焰加热。

第四, 对于调平的地方, 采用中性的火焰, 厚板则采用碳化焰来加热, 温度处于600至800℃之间, 而后马上进行浇水冷却。

3) 夹板矫正法

适用厚度≤12mm的板

用具有足够强度且带孔的平板做胎具, 像带孔的烤板座那般, 把波浪变形的板件放在平台上, 压平波浪变形, 或者运用烤板夹胎将板件的波浪变形夹平, 之后透过胎具上的孔进行火焰加热, 再喷水冷却, 以此把板件的波浪变形矫平。

㈡线状加热法

1. 线状加热操作方法

线状加热分为直线加热、环形加热和曲线加热

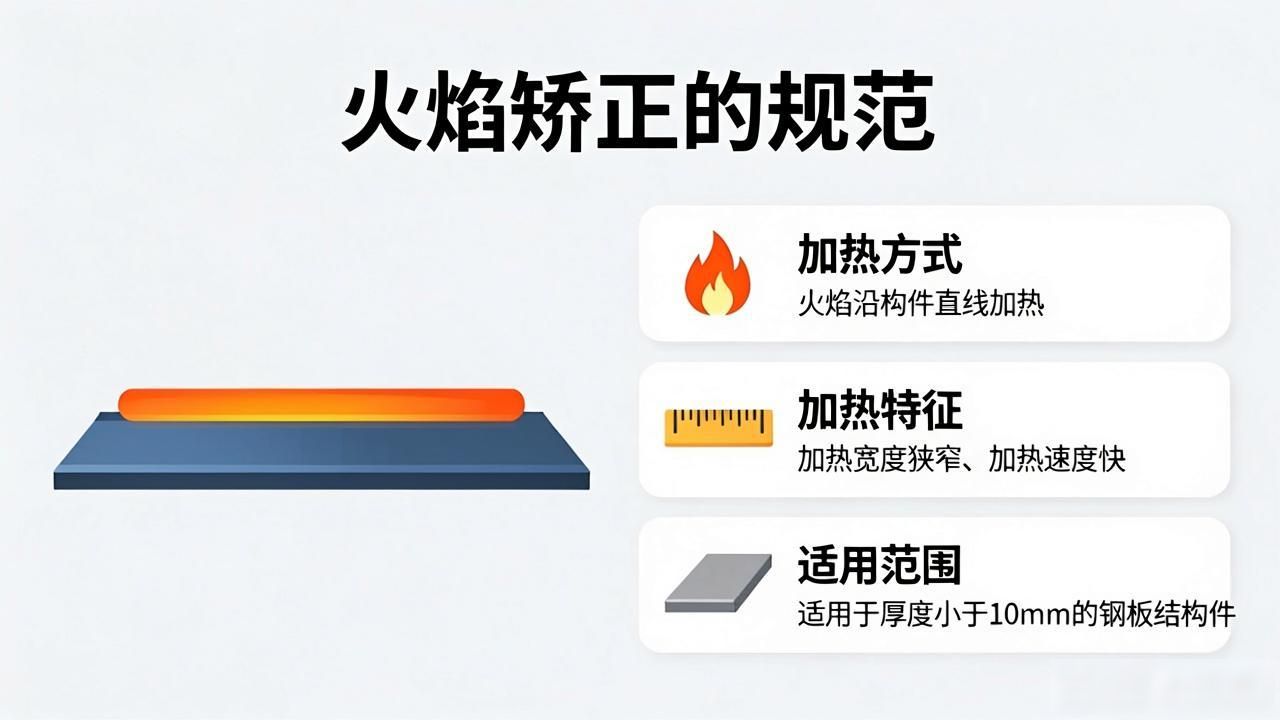

⑴直线加热

一种火焰矫正方式, 是火焰于构件之上沿着直线进行加热。其加热宽度较为狭窄, 加热速度相对较快, 适用于对厚度小于10mm的钢板结构件予以加热。

⑵环形加热

它适用于那种厚度比10mm还要更大些的、称得上中厚板的板材来进行加热, 而后这种板材加热时的宽度绝对不可以超出40mm的范围。

⑶曲线加热

是适用于厚板火焰矫正的那种加热, 线状加热矫正构件弯曲变形之时的加热是应当烤透的, 然而却是火焰矫正角变形。

⒉线状加热的应用

⑴构件的角变形和翘曲变形的矫正

1）角变形, 主要被用于, 焊接工字钢上下盖板时出现的角变形修复作业, 以及构件焊有格形板情况下角变形的矫正工作。

将格形板角处的变形予以矫正, 针对两板对接后焊缝位置出现的角变形进行矫正。

2）板件呈现波浪状那种变形去进行矫正, 焊接时因有格板从而形成的波浪变形能够采用短线加热这种方式, 其加热线跟骨架所形成的夹角是35°至45°。

短线加热对板件波浪变形的矫正

⑵构件弯曲变形的矫正

主要用于构件梁、柱等弯曲变形的矫正

1）利用加热线横向收缩矫正弯曲变形

运用构件中性轴一侧的火焰, 以垂直于中性轴的方式进行横向线状加热, 如此一来, 加热冷却所产生的横向压缩塑性收缩变形, 会致使构件朝着另一侧弯曲。能够在梁、柱外有内筋板的腹板焊缝处以及中性轴以下展开横向火焰加热, 并且在盖板对应的位置同样进行横向加热, 借此矫正构件的弯曲变形；从另一方面而言, 还能够矫正由构件内筋板横向焊缝所引发的角变形以及波浪变形。

2）利用线状加热纵向收缩矫正构件弯曲变形

梁出现向下挠曲的情况时, 能够顺着下盖板上沿二条纵向角焊缝的方向进行线状加热, 以此让梁实现向上拱曲。

㈢三角形加热法

⒈三角形加热法操作方法

三种形式：直线加热、环形加热和曲线加热排列形成加热面积。

要让那种是三角形形状的加热构件, 实现加热这种行为达到透彻以及均匀的状态, 不然的话极容易引发翘曲变形的情况。用火焰进行加热的时候, 需要依据板的厚度, 去挑选与之契合的恰当的火焰矫正所具备的基本参数。

⒉三角形加热应用

⑴用于矫正构件的弯曲变形。
