螺栓与焊缝连接详图解读指南

引言与焊接符号

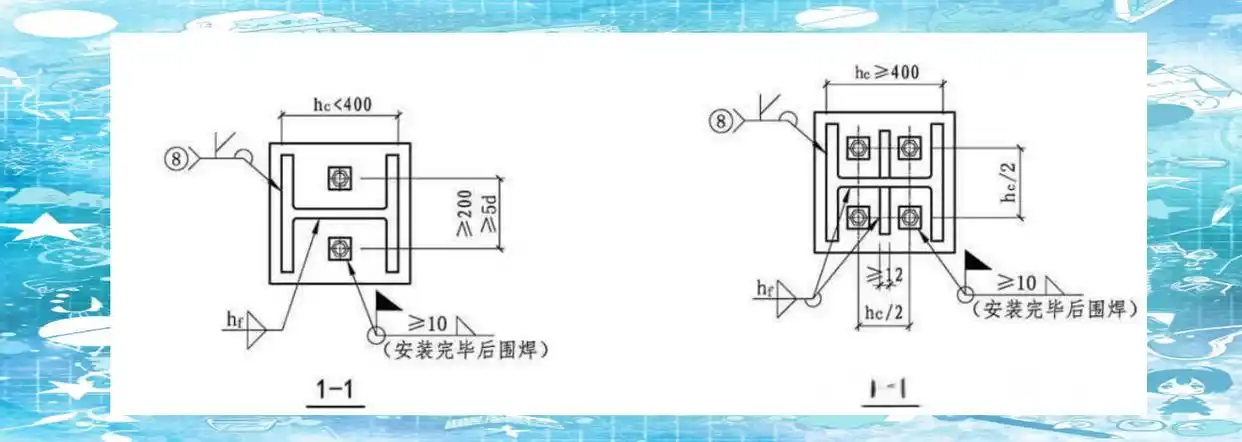

你是否熟悉这些节点详图中的焊接符号与螺栓符号？

倘若对于这些节点详图当中的焊接符号以及螺栓符号存有陌生不解之感, 那么不妨持续深入探索, 进而让我们一同去揭开其神秘的面纱！

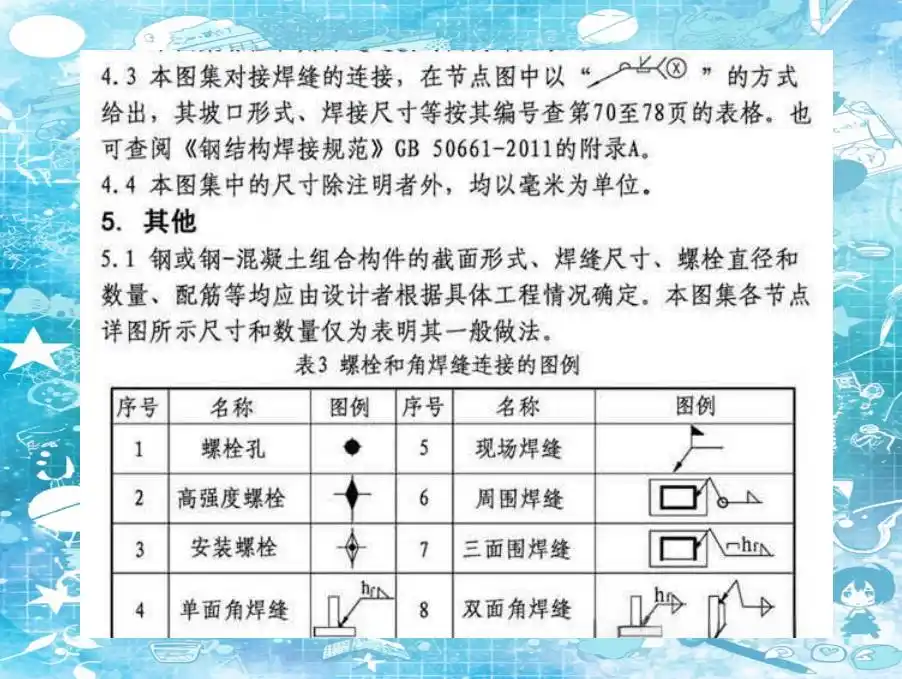

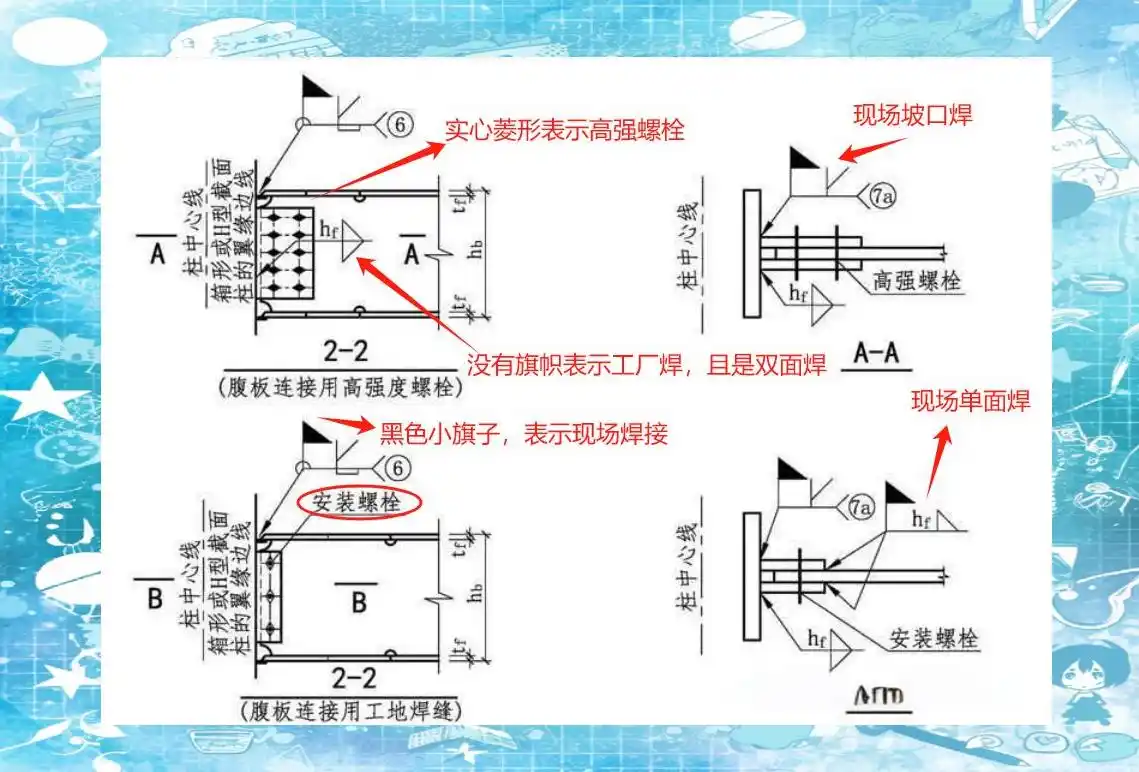

螺栓与角焊缝连接

提到的那个坡口焊, 它的焊接代号可是⑥, 这代表着一种特定类型的坡口焊。要是想知道更多详细情况, 那就去查阅图集, 那个图集在P75页那儿提供有详细的信息。另外, 这个图集还是在设计跟施工时不能缺少的很重要的参考资料。

常用焊接表示方法

单面焊缝标注

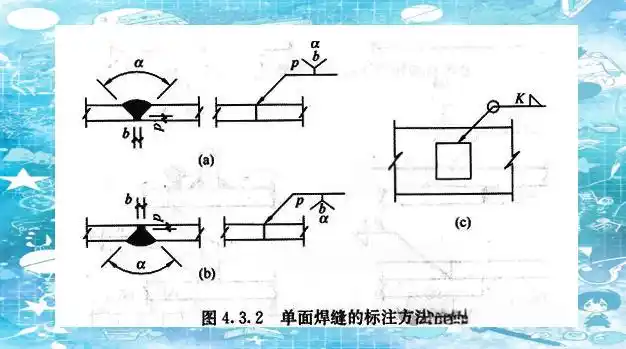

单面焊缝的标注, 要遵循以下规定, 标注要依据箭头指向开展, 像指向焊缝所在侧, 或者另一侧, 若箭头指向焊缝所在的那一侧, 那么就要在横线之上标注图形符号以及尺寸, 如同图4.3.2a所展示的那样, 而当箭头指向焊缝的另一侧的时候, 要遵循图4.3.2b的规范, 把图形符号以及尺寸放置在横线之下。

双面焊缝标注

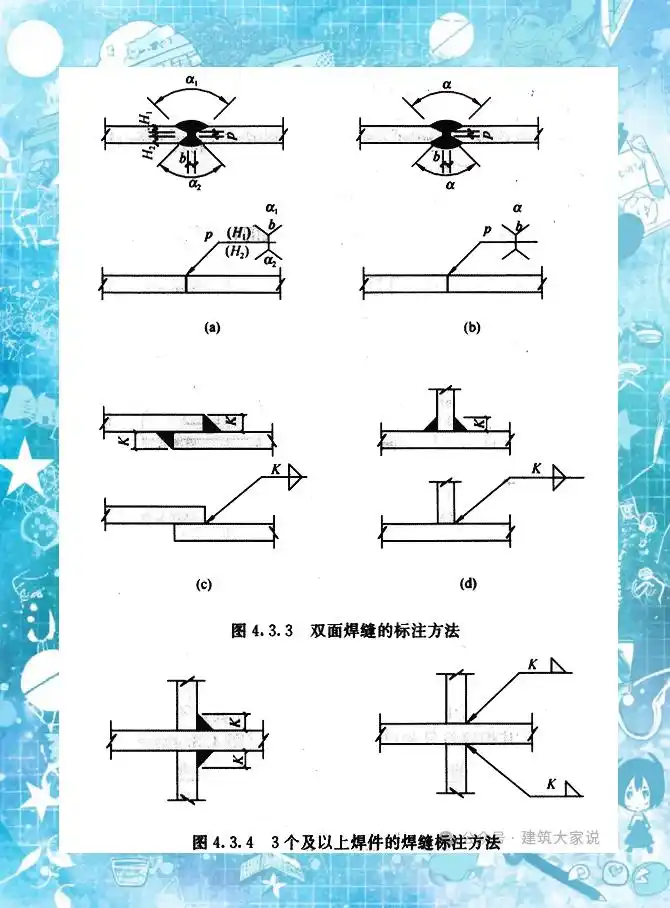

双面焊缝的标注方法是, 在横线的上下两边都要标注符号跟尺寸, 在横线两侧标注符号以及尺寸, 上方标注的是代表箭头所指那一侧的符号与尺寸, 但下方表示的是另一侧的符号跟尺寸, 类似图4.3.3a,要是两侧焊缝尺寸一样, 就只需要在横线上方标注下, 如同图4.3.3b、c、d这几种情况。

多件相互焊接标注

当存在三个或者三个以上的焊件彼此进行焊接时, 这些焊件的焊缝绝对不可以看成是双面焊缝来予以标注。处于这种情形之下, 每个焊缝一定要独立进行标注, 必须分别针对每个焊缝开展符号以及尺寸的标注, 这正如图4.3.4 所展示的那样。在相互进行焊接的两个焊件里边, 要是只有一个焊件设置了坡口（比如说单面V形坡口这种情况）, 那么引出线的箭头应该指向带有坡口的这个焊件, 以此来保障标注的精确性, 这正如图4.3.5 所呈现的那样。

坡口焊缝标注

在两个焊件彼此焊接, 并且单面带有双边不对称坡口焊缝的情形下, 要依照图4.3.6的规定来进行标注。在这种时候, 引出线箭头应当指向坡口比划大的焊件这里, 从而能够清晰地展现出焊缝的位置以及方向。

不规则焊缝标注

要是焊缝分布呈现出不规则的状况, 那么能够添加线条来辅助表明可见以及不可见焊缝。除了对焊缝符号进行标注之外, 按照图4 . 3 . 7的规定, 在焊缝的地方添加适当的线条用以辅助理解。示例来说, 可以添加中实线用来表示可见焊缝, 或者加上细栅线用来表示不可见焊缝。

相同焊缝符号表示

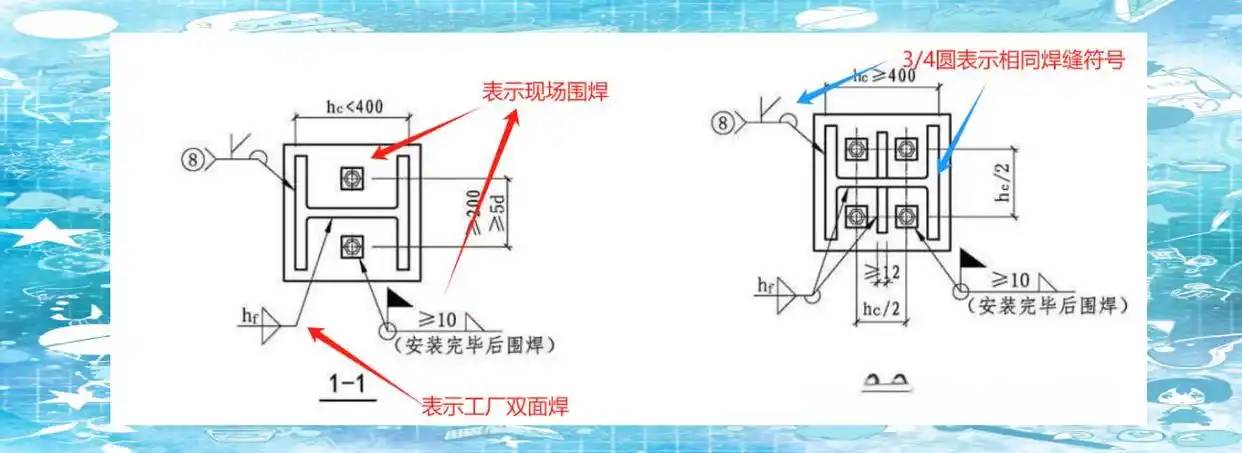

在焊接图里头, 要是出现好些相同的焊缝, 为把标注给简化掉, 能够简化标注, 去采用同一个符号或者分类编号。在同一张图纸之上, 要是多处焊缝的形态、截面尺寸以及辅助需求全都保持一样, 能够参照图4．3．8a的规范, 仅仅需要在随便一处标注焊缝的符号跟尺寸, 且附上“相同焊缝符号”来加以说明, 这个符号是3/4圆弧, 用于引出线转折处的绘制。

现场焊缝标注

焊件焊缝, 若要在施工现场进行焊接, 那么应将特定符号“现场焊缝”标注在引出线转折处, 该符号是呈现为涂黑的三角形旗号, 要绘制在引出线转折的位置。
