SGS焊接知识小百科：不同标准的焊接位置对比

概述

在钢结构与压力容器等焊接产品制造项目当中, 不管是图纸, 还是WPS, 又或者是工评焊评资料, 焊接位置符号都是绝对不能少的。当前国际上最为常用的焊接位置符号存在两个标准, 其一为美标ASME IX以及AWS A3.0, 其二是国际标准, 鉴于不同标准的焊接位置符号内容繁杂容易混淆, 因而总结出如下图表用以帮助大家实现更好的理解。

国际标准焊接位置示意图

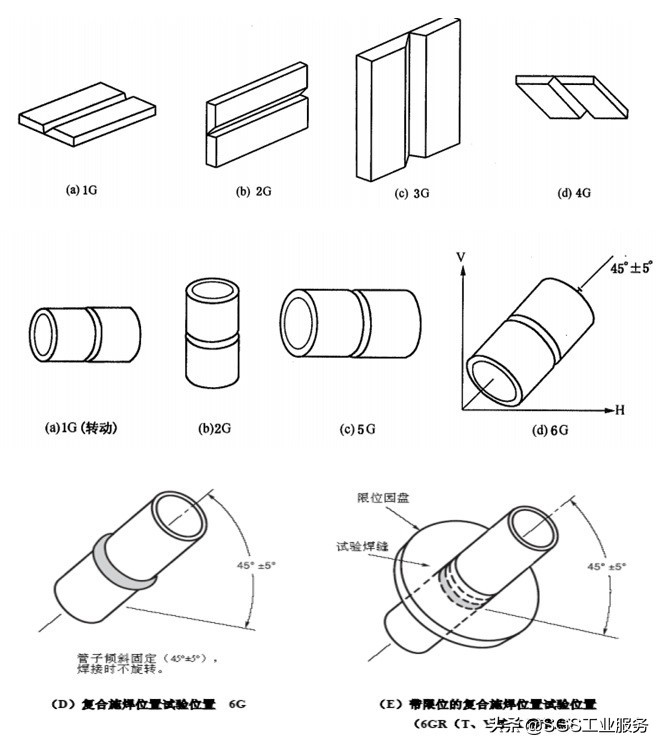

美标AWS A3.0或ASME IX焊接位置示意图

需注意, 1G所代表的是平焊, 2G所代表的是横焊, 3G所代表的是立焊, 4G所代表的是仰焊, 5G所代表的是（管水平固定）。

6G-（管斜450固定） 6GR-（管斜450+障碍圈）

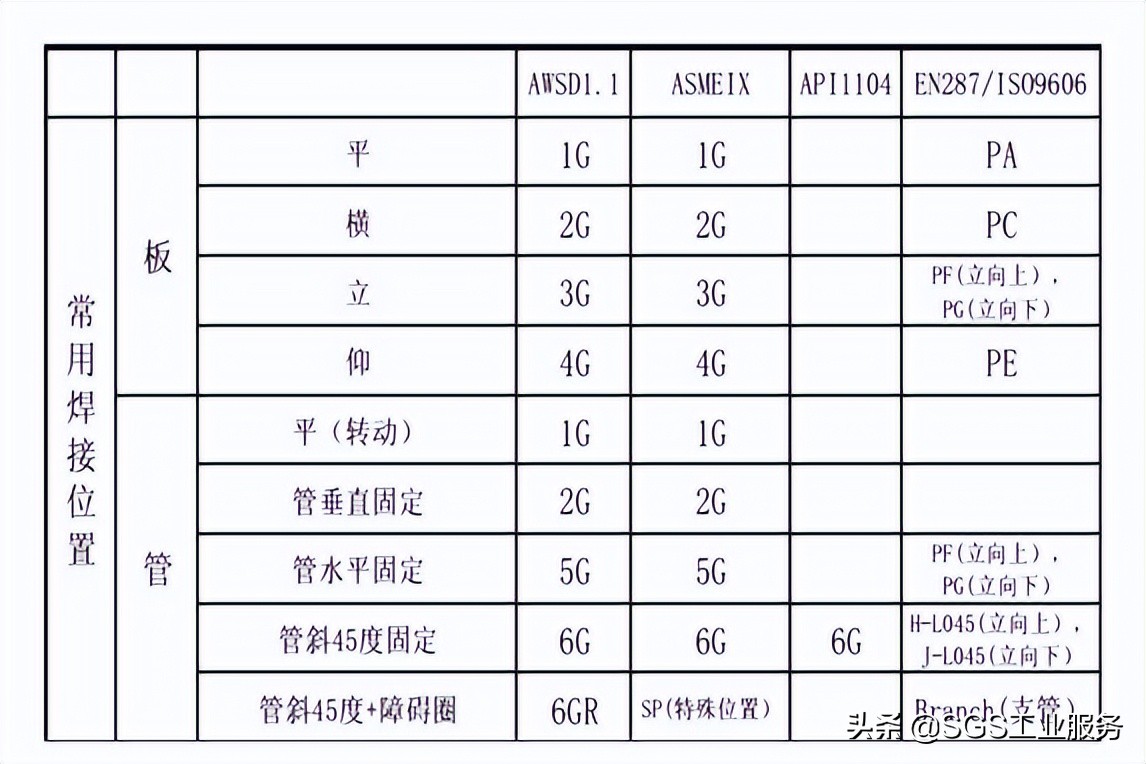

AWS A3.0和ASME IX与焊接位置符号对比

结束语

一般而言, 美标跟国际标准的焊接位置符号存在着较大差异, 唯有我们用心去领会，熟练地运用, 才能够容易理解并熟练掌握图纸以及标准里的焊接位置符号语言, 进而才可以更好地服务国际项目以及和我们共同发展的客户。
