钣金加工件放样过程步骤确定

进行钣金加工件放样制造, 这属于一个有着详细分工的过程, 借助制定精确的步骤, 以此给确定量产钣金件去做好铺垫, 如此一来, 那放样过程究竟含有哪些工作内容呢?

（1）线形放样

它是这样一种情况, 线形放样是关于根据结构制造所需, 去绘制构件整体或者局部轮廓, 其所绘制的是投影基本线形, 这里的轮廓还可以是若干组剖面, 就是这么回事。

1）绘制线形图准备。

按照所要绘制图样的大小以及数量, 妥善合理地安排好各图在放样台或者钢板之上的位置, 有鉴于大型钣金结构件的放样, 为了能够节省放样台面积并且减轻放样劳动, 准许采用部分视图重叠或者单向缩小比例的方式。

2）构件基本线形的绘制。

在进行线形放样之际, 划出设计要求所必須确保的轮廓线占主要地位, 因工艺需求而须变动的线形能够暂时不划。于如图4-1（a）所展示的炉壳主体部件图样当中, 主视图能够以垂直中心线以及炉上口轮廓线作为放样划线基准, 俯视同样能够以两条互相垂直的中心线作为放样划线基准, 分别精确地划好各个视图里的基准线, 如同图4-1（b）所呈现的那样。随后, 先划出必定要符合设计要求的筒体件尺寸, 并且划出由设计给定且不准改动的炉底位置。对于圆锥台件的尺寸, 要在处理完接缝部位尺寸之后才能够划出, 而钣金筒体件上面的孔, 不存在先后顺序之分。

3）线形放样要点。

实施线形放样时, 要绝对严格地遵循正投影规律。与此同时, 针对具备复杂曲面的金属结构, 像船舶、飞行器、车辆这类, 常常会借助平行于投影面的剖面进行剖切, 从而划出一组或者几组线形来展现结构的完整形状以及尺寸, 就如同图4-23所呈现的那样, 所划出的线形图务必满足光顺性与协调性的要求。

（2）结构放样

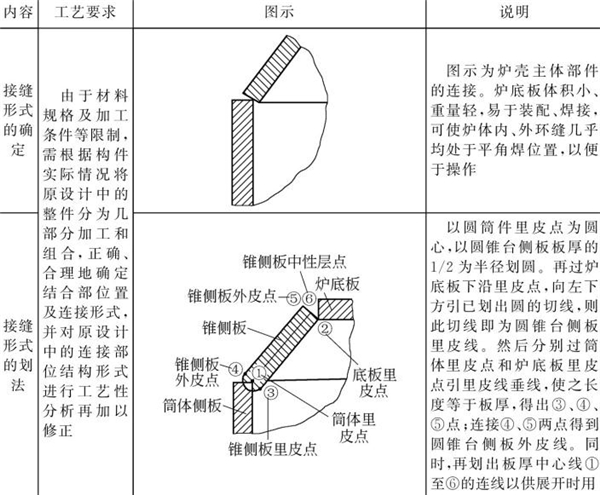

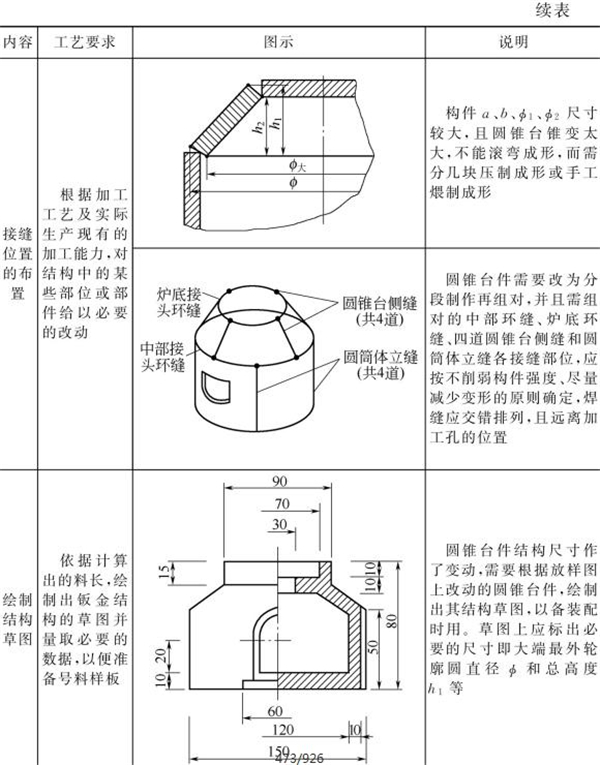

在线形放样的基础之上，有一个被叫做结构放样的事情, 也就是根据制造工艺提出来的要求去进行所谓工艺性处理的这样的一个过程, 这个过程涵盖众多内容, 像是接缝形式的确定, 还有接缝位置的布置, 以及结构样板草图的描绘绘制, 另外还有各种样板以及胎架的绘制等等, 详情可见表4-18。

（3）展开放样

结构放样基础上会进行展开放样, 展开放样针对不反映实形或者需要展开的部位展开, 目的是求取实形从而得到展开放样过程, 展开放样一般具体过程如下。

1）对板厚进行处理, 鉴于加工进程里的诸多状况, 合乎情理地思索板厚给构件形状、尺寸带来的影响, 绘制出想要展开的构件的单线图, 也就是所谓的理论线。

2）按照已划出的构件单线图, 借助投影理论, 运用钣金展开的基本方法, 来进行展开作图, 从而作出钣金加工的展开图。

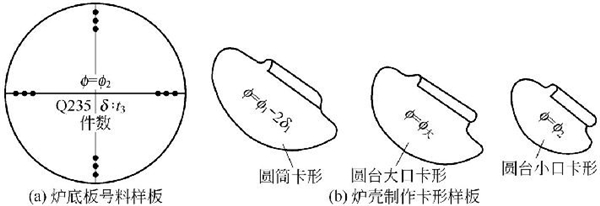

3）制作号料样板前, 要绘制号料草图, 像表4-18里圆锥炉壳图所展示的那种直径是ф2mm的圆形炉底板, 得依据已完成的展开图形状以及尺寸来绘制, 绘制好后供样板制作时运用, 就如同图4-24（a）呈现的那样。

（4）绘制样板及胎具

样板以及胎具所进行的绘制, 涵盖了检验样板的绘制, 还有加工成形样板的绘制, 另外包括装配胎架的绘制, 这三个方面的内容。

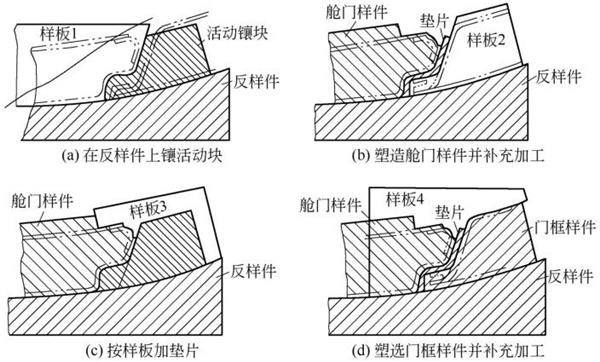

比如在像图4 – 23所展示的那种飞机舱门以及门框剖切视图里, 舱门的纵向和横向隔板全都是控制切面, 舱门是由好多块薄料经过拉形或者落压之后胶接到门框上的, 它的成形样板还有结合方法如同图4 – 25所呈现的那样。

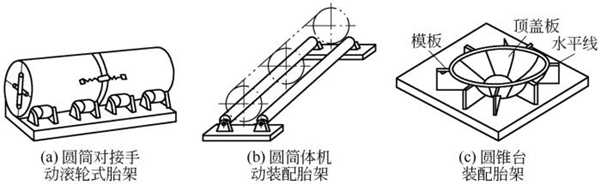

在绘制装配胎架之际, 当工件不适宜以装配平台当作支承之时, 像炉壳筒体、各类容器、船舶、飞机等, 都需要以曲面胎架作为支承来进行装配。就像是图4 – 26（a）所展示的圆筒对接装配胎架, 要是采用手工弯曲成形的话, 那就必须得考虑弯曲成形操作台的形式以及尺寸, 进而需要绘制手动滚轮式胎架或者装配不翻转胎架。

若采用半自动或者自动辊制的情形下, 那就需要绘制如同图 4-26（b）所展示的圆筒形工件通用胎架；对于圆锥台而言要是为压制成形的状况时, 就需要考量胎模形状以及尺寸并且绘制胎模图。图 4-26（c）所呈现的是圆锥台或者油罐罐顶的专用胎架, 它是由模板构建成胎架的支承工作面。模板是经由放样得出实际形状之后再加工形成的, 这种专用胎架仅仅适用于一种形状和尺寸的钣金加工件装配所使用。
