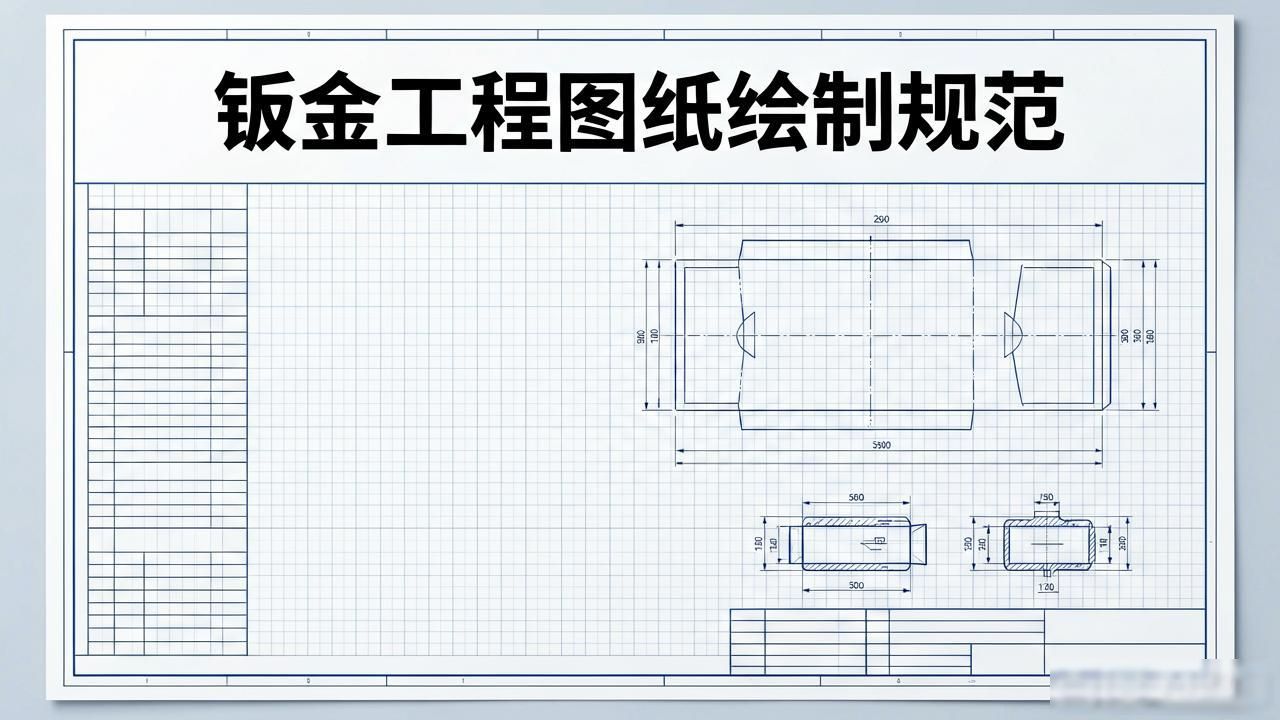

钣金工程图纸绘制规范

钣金工程图纸绘制规范

1.0目的：

1、对 AP100 所制作的展开图, 进行检查, 针对其正确性与否, 展开校核, 查看有无错误。

2、使工程图纸更有效指导生产，方便生产加工提高产品质量。

3、促使工程图纸绘制趋向规范化, 确保专用术语使用具备一致性, 进而达成展开图绘制的快速统一。

2.0范围：

钣金图纸展开绘制

3.0权责：

钣金展开工程图是由工艺工程师来绘制的, 展开图的制作人不能和图纸展开的人是同一个人, 在绘制展开的时候要同时负责校对以及审核图纸零件展开的尺寸、各种孔位、也径以及各式各样落料尺寸的正确性。

4.0定义：

用于钣金展开的工程图, 简称为“展开图”, 以下都称作“展开图”, 该图能够准确反映零件实际的下料尺寸, 并且能够反映所有与之相关的标准件以及其规格要求等要素的生产制程图面。

5.0资料来源：

根据加工落料需要由AP100、或制作的展开图。

6.0内容：

6.一份产品展开图, 它是工艺排配的基础, 它是生产加工的基础, 它作为生产加工重要依据之一, 需要进行出图，需要进行签核。

6.2展开图管制内容：

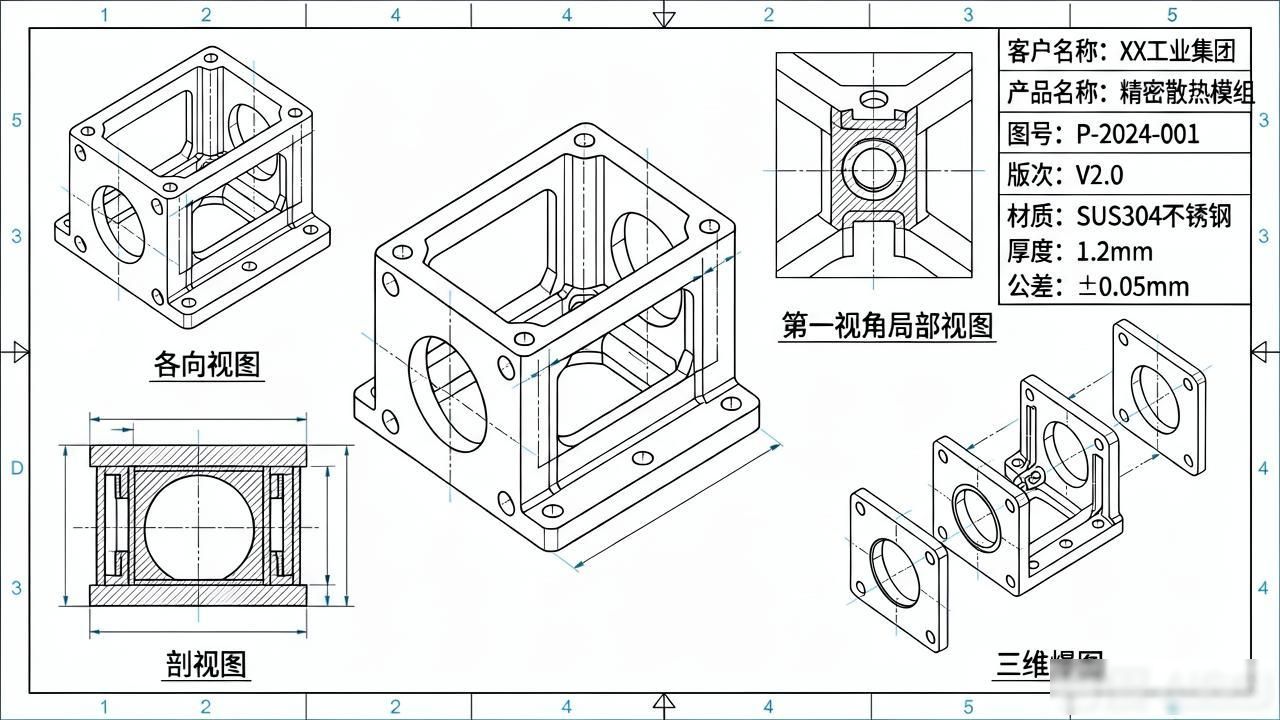

6.该产品的各向视图、按照第一视角摆放的局部视图以及剖视图, 能够准确无误地反映产品结构, 且是2.1所涵盖的内容。6.2.2之中包含了产品的重要加工信息以及相关产品信息, 具体有客户名称、产品名称、图号、版次、材质/料厚等信息。

6.如抽孔、抽芽那般的产品特殊结构, 其数量, 还有规格, 像沉孔、断差之类的。

6.2.4, 关乎该产品的五金零件, 其规格如何, 数量怎样, 诸如螺母、螺柱、螺钉这般的物件。

6.所有跟制程有关的产品技术要求, 全都涵盖进去, 像表面做如何处理, 毛刺面的朝向是怎样的, 拉丝面向着哪一个方向等等。

6.2.6其它信息，如：张数、制作人、制作日期等。

钣金工程图纸绘制规范文件编号：WQ-JS-001版本：

A0第2页，共10页

6.3展开图视图制作：

6.3.1

展开图上各向视图应严格按照第一视角原则摆放。

6.3.2视图须能完整体现产品结构，并力求清晰简洁。

6.3.3, 在必要的情况下, 需要采用放大视图, 或者采用剖视图, 以此来达成产品结构的完整, 并且达成产品结构的清楚。

6.对于成型像素, 要作出其剖视图，像抽形、撕裂、凸点、凸包、五金件、断差、地脚这些, 其绘制方法详细情况要参照“成型像素、五金件剖视画法及标注”。
