不锈钢波纹补偿器焊接时, 变形控制的核心要点在于, 减少热输入并且均衡热分布, 同时约束热变形还要规避应力叠加, 一方面既要防止管道与补偿器接管焊接变形致使同轴度超差, 进而引发补偿器强制应力, 另一方面又要避免焊接热变形传导至波纹管造成薄壁损伤, 这就需要从焊前约束、焊中工艺以及焊后处理全流程进行把控, 结合不锈钢材质热胀冷缩特性与补偿器无应力安装要求, 针对性地采取控变形措施, 具体实操如下:

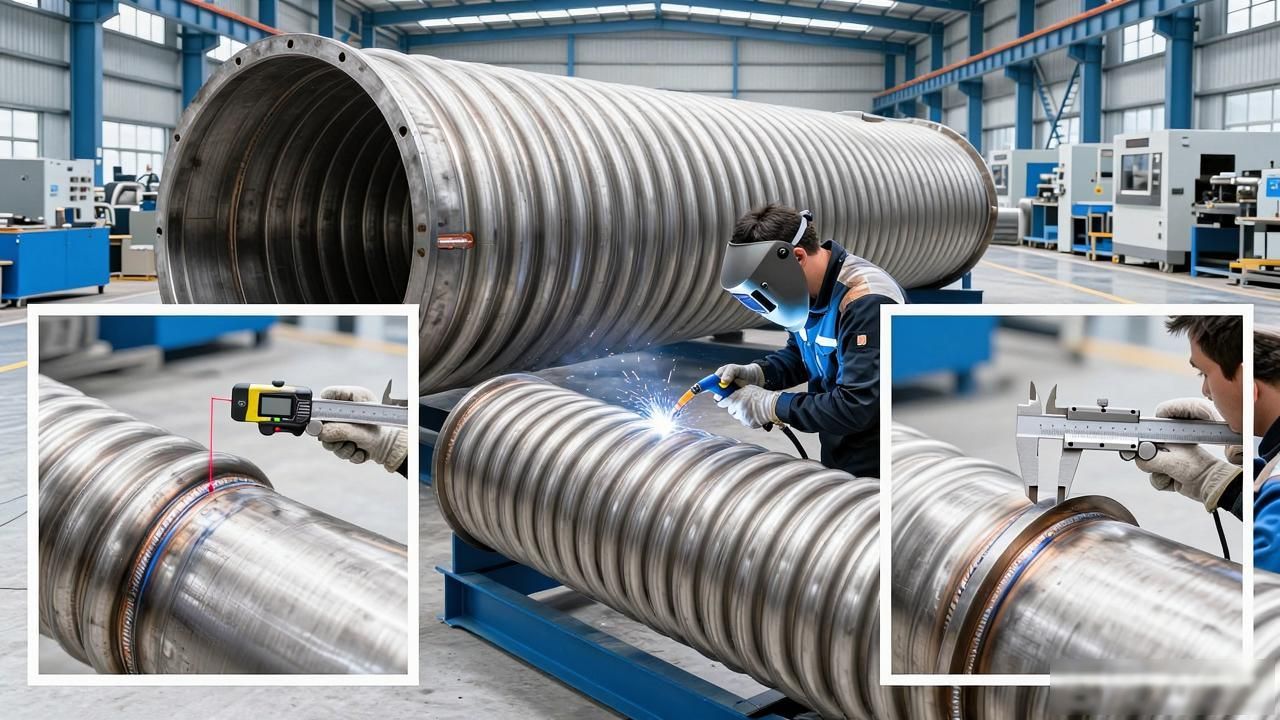

一、焊前：做好刚性约束，精准组对控基础偏差
焊接变形的根源, 大多是焊前组对存在偏差, 以及在没有约束的情况下出现热胀冷缩现象, 在焊前要借助机械约束以及精准完成组对, 如此能够从根源上降低变形的概率, 而这正是控制变形的关键前提。
1. 加装刚性固定工装，约束管道与接管位移
在补偿器接管和管道焊接的地方, 于两侧五百到八百毫米的位置, 要加装刚性固定卡箍以及临时支撑, 大口径的管道也就是公称直径大于三百毫米的, 采用型钢抱箍和落地支墩来固定, 小口径管道运用专用卡箍跟临时支架锁紧, 好使焊接区域处在刚性约束的状态, 去限制焊接的时候径向、轴向的热变形；固定工装必须和管道贴合得紧密, 没有松动, 并且不可以接触波纹管以及接管和波纹管连接的部位。
2. 严控组对精度，消除初始偏差
焊接之前要再次去复核组对的各项参数, 其中对接间隙需要在一毫米到两毫米这个范围里, 并且圆周分布很均匀, 径向错边量要小于或等于管壁厚度的零点一倍, 这里说的管壁厚度最大程度不能超过两毫米, 同轴度偏差要小于或等于三毫米每米, 不存在偏口的情况, 也没有端面倾斜这么个问题；要是存在初始错边或者间隙不是很均匀的状况, 那就通过临时支架进行微调来消除, 绝对禁止采用强行组对的方式, 防止焊接之后变形出现叠加。
3. 优化坡口设计，减少热输入基础
坡口采用浅 V 型, 角度在 30°至 45°之间, 钝边留出 1 到 1.5mm, 以此替代深坡口, 减少焊接熔敷量, 从根源处降低焊接热输入, 进而减少热变形, 坡口要打磨得平整, 不能有尖角和毛刺, 保证焊接熔合均匀, 避免因局部过热而导致变形。
二、焊中：核心工艺把控，均衡热分布减变形
焊中, 乃是控制焊接变形的核心阶段, 其核心原则为“小电流、快焊速、对称焊、分层焊”, 借助精准控制焊接参数以及施焊方式, 使焊接区域热输入均匀, 以此避免局部过热引发不均匀收缩变形, 与此同时, 在整个过程中好好做好波纹管热防护, 防止热变形传导。
1. 选用低热量焊接工艺，严控焊接参数
先采用氩弧焊（也就是TIG焊）进行打底操作, 接着进行盖面处理（针对小口径管道要全程使用氩弧焊）, 氩弧焊具有热输入集中、熔深能够控制的特点, 相比手工电弧焊优势明显, 能够极大程度减少热变形；焊接参数按照“小电流、低电压, 快焊速”来调整, 具体的参考标准是: 对于304/316L不锈钢, 当管壁厚度小于或等于8mm时, 氩弧焊电流为80至120A、电压为18至22V、焊接速度是10至15cm/min, 严格禁止加大电流以及放慢焊速, 防止热输入过大致使管壁过热膨胀。

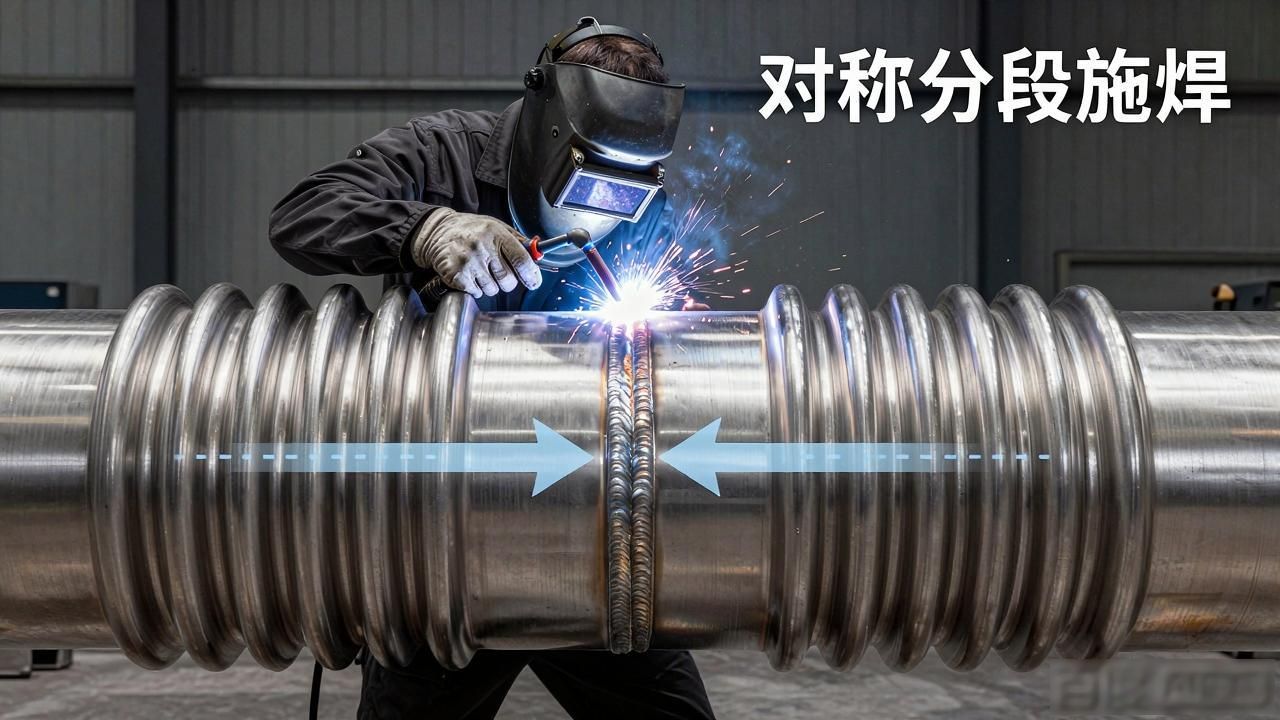

2. 采用对称分段施焊，让热收缩均匀
这是把控圆周焊接径向变形、角变形的关键所在, 依据管径的大小精准确定施焊分段。
对于小口径管道（DN≤100mm）而言, 采用半圈对称焊的方式, 先是焊接180°, 之后等待焊缝冷却到室温状态, 再去焊接剩余的180°。
对于中口径管道（DN100-级别）, 采取四等分对称分段焊接方式, 把坡口圆周划分成为 4 等份数量, 按照“1-3-2-4”这样的顺序来进行施焊操作。
针对大口径管道即DN大于500毫米的管道, 采取六等分对称焊, 或者对于八等分对称焊也照此操作, 安排2到4 名焊工同步进行对称施焊, 以此确保焊接速度以及热输入完全保持一致。
全部的分段焊接, 都必须焊烧完成一段之后, 使其冷却一段时间, 一直等到焊缝的温度下降到室内温度（小于等于五十摄氏度）之后, 才可以焊接下一段, 要防止连续进行焊接从而致使热量积累起来, 进而产生过大的热变形。
3. 分层薄焊，逐层控变形
当管壁厚度大于6毫米的时候, 要采用分层焊接的方式, 每层焊缝的厚度须小于或等于3毫米, 宽度要小于或等于8毫米，以此来避免单道焊缝过厚致使热输入集中；且每层焊接完成之后, 要及时清理焊渣, 还要用角磨机轻轻打磨焊缝表面, 让其尽量平整, 从而减少下一层焊接时热应力的叠加情况；而且每层施焊都要遵循对称的原则, 并且焊接方向一直保持一致, 使得每层的热收缩变形能够相互抵消。
4. 控制焊接热影响区，防止热变形传导
焊接之际, 除了运用湿布以及保护罩去包裹波纹管之外, 于接管跟波纹管相连接的部位, 缠绕厚层且浸湿的石棉布, 以此降低焊接时的热传导, 防止波纹管因高温而产生局部热胀变形；与此同时, 焊枪始终要对准坡口中心, 防止电弧出现偏吹进而烧损管壁, 或者使得热影响区扩大到接管根部, 从而引发接管跟波纹管连接部位发生变形。
5. 避免焊接过程中外力干扰
在进行施焊这个过程当中, 是绝对严禁去触碰管道以及补偿器的, 同时也绝对禁止去撬动管道和补偿器, 临时支架以及刚性固定工装都要维持处于牢固的状态，要防止在焊接的时候管道出现晃动这种情况从而致使焊缝成型变得不好, 或者是因为外力的因素引发附加变形；当焊工在进行操作的时候, 焊枪以及送丝机是不可以倚靠在管道或者补偿器上面的。
三、焊后：及时消除应力，矫正微小变形

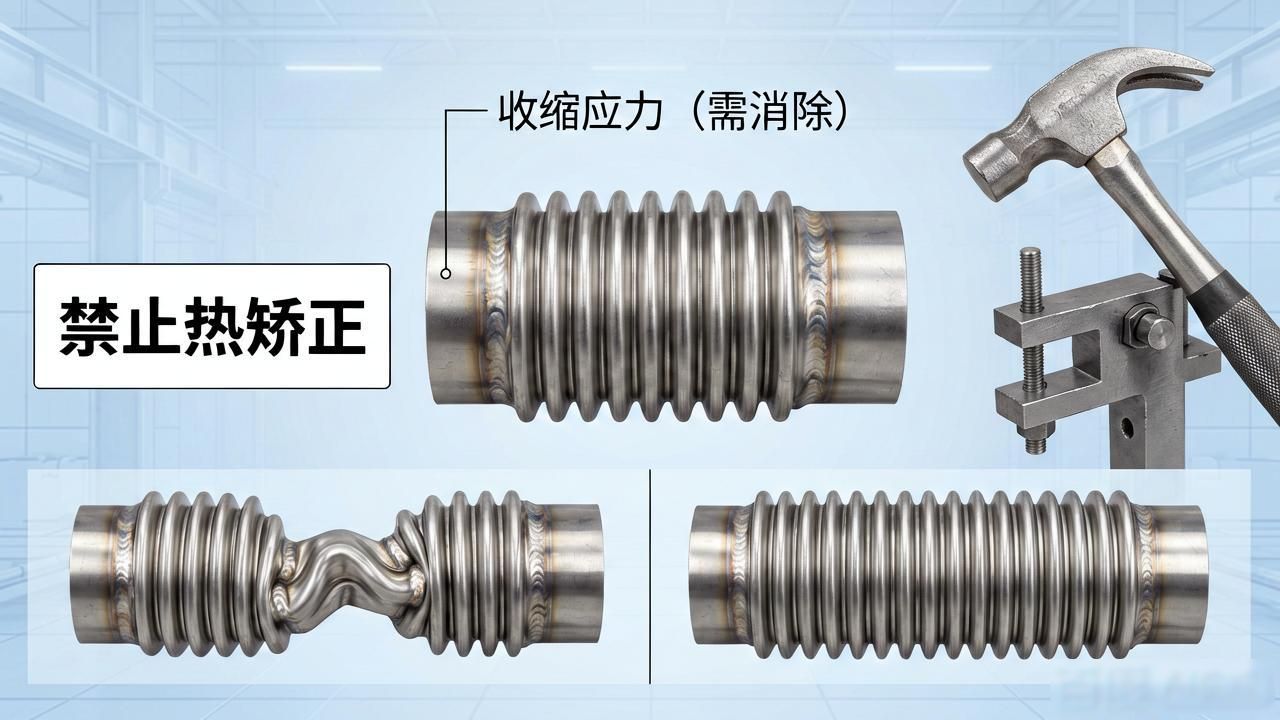

焊接之后, 焊缝那里会出现收缩应力, 要是这个应力没有及时被消除掉, 那么就有可能致使后期出现二次变形的情况, 甚至还会牵拉波纹管进而产生应力；要是存在微小变形状况, 那就需要采用冷矫正这种方式来进行处理, 绝对禁止热矫正从而损伤不锈钢材质以及波纹管。
1. 焊后缓冷，避免温度骤变产生变形
焊缝结束之后, 维持刚性固定工装不予以拆除, 使得焊缝自行冷却至室温, 绝对禁止用冷水直接冲洗焊缝或者管道, 防止不锈钢因为温度急剧变化而产生冷裂纹, 与此同时防止不均匀冷缩致使额外变形；在户外进行焊接的时候, 为焊缝包裹保温棉, 达成缓冷之效, 削减热应力。
2. 低温消除焊接应力，缓解应力变形
焊缝冷却以后, 采取机械去应力的方式, 防止高温去应力致使二次变形, 用手持砂轮机对焊缝以及热影响区（坡口两侧20mm范围）开展均匀轻磨抛光, 打磨到焊缝跟母材平稳过渡, 大口径管道能够采用橡皮锤轻轻敲击焊缝两侧（力度合适, 只敲击焊缝熔合区, 不敲母材）, 减轻局部收缩应力, 降低应力引发的变形。
3. 拆除工装前复核精度，冷矫正微小变形
应力消除之后, 暂不拆除刚性固定工装, 运用激光对中仪、百分表去复核焊接区域的同轴度、错边量, 要是存在微小变形（偏差≤2mm）, 采用冷矫正方式来处理: 借助专用顶丝微调临时支架, 搭配撬棍轻轻推管道, 慢慢地矫正变形, 矫正进程中全程监测偏差, 防止过度矫正产生新的应力；绝对禁止采用火焰加热矫正, 避免不锈钢材质晶间腐蚀, 或者热矫正致使变形扩大, 甚至传导至波纹管。
4. 合格后拆除工装，做好变形复核
已矫正后进行复核, 此时参数达到标准（同轴度小于等于三毫米每米、错边量小于等于两毫米）, 接着拆除刚性固定工装以及临时支撑；拆除完毕后再次对补偿器状态予以检查, 确定波纹管处于自然松弛的形势, 不存在因焊接变形而衍生的牵拉、挤压情况, 管道能够顺着轴向自由自在地伸缩。
四、不同管径/壁厚的针对性变形控制要点
1. 小口径薄壁管道（DN≤100mm，壁厚≤4mm）
控制核心的烧穿以及径向收缩变形, 整个过程运用氩弧焊, 把电流降低到60至100A, 进行单层的薄焊操作, 采用半圈对称焊接法, 焊接完成后不需要进行敲击, 只需要轻轻打磨焊缝就行；固定工装选用轻型卡箍, 防止因过度约束致使管道发生变形。
2. 中口径管道（DN100-，壁厚4-8mm）
着重把控圆周方面不均匀的收缩变形情况, 运用四等分对称的方式进行分段焊接, 实施分层焊接（共两层）, 每层完成焊接冷却之后进行打磨操作；增添刚性抱箍予以固定, 以避免在焊接的时候管道出现径向鼓包或者收缩现象。
3. 大口径厚壁管道（DN＞500mm，壁厚＞8mm）
让核心来控制轴向收缩以及角变形, 安排二至四人同步且对称地进行施焊, 将其分成六等分或者八等分的分段, 实施分层多道焊, 也就是三至四层, 每一层的热输入保证一致；采用型钢抱箍再加上落地支墩进行双重固定, 在焊接之后针对焊缝展开全面机械去应力操作, 对于微小变形运用顶丝进行冷矫正。
五、焊接变形控制的核心禁忌与注意事项
1. 不能允许单一方向持续不断地进行焊接操作, 造成圆周焊接出现不均匀收缩状况、管道发生偏斜成为主要缘由；就算管道口径虽小但凡属于小口径管道, 也都必须施行对称焊接。
2. 严格禁止大电流, 不允许大坡口, 杜绝厚道焊, 因为过度热输入会致使不锈钢管壁引起过热且造成软化, 使得变形量呈现成几何倍数做增加, 以及容易破坏波纹管钝化膜。
3. 严厉禁止在焊接完成之后马上就拆除刚性固定的工装, 那些没有冷却下来的焊缝, 在没有任何约束的状况下会迅速地收缩, 进而产生非常严重的变形, 并且应力也没有办法消除。
4. 针对不锈钢, 严格禁止施用火焰热矫正这一措施, 若如此操作, 不但会致使材质的耐腐蚀性能出现下降的情况, 而且还会使得焊接变形朝着更大的程度扩展, 甚至会传导至波纹管, 进而造成薄壁损伤。
5. 焊接期间, 绝对禁止去调整临时支架也好, 或者固定工装也罢, 因为焊接之际施加外力进行调整, 会致使焊缝出现附加应力, 还会叠加产生热变形, 最终导致出现不可逆的位置偏移。
六、关键配套要求：焊工与设备
1. 从事焊接这项作业, 必须得是持有不锈钢氩弧焊资质的焊工来进行操作, 在正式开始施行焊接工作之前, 需要先开展试焊, 以此来确认焊接参数跟工艺是否适配, 进而保证施行焊接时的动作符合规范要求，并且焊接速度能够保持均匀一致。
2. 选用数字化氩弧焊机作为焊接设备, 它能够精准地控制电流, 还能精准地控制电压, 如此就能避免在焊接过程当中, 因参数出现波动, 进而导致热输入不均匀, 最终引发局部变形。
大致来说, 对于不锈钢波纹补偿器焊接之后的变形进行控制之处, 在焊接之前进行刚性约束乃是基础所在, 于焊接过程中实施对称且低热量的施焊操作是核心要点, 在焊接完成之后进行低温去除应力以及冷矫正乃是保障措施。整个过程都是围绕着“均匀热分布、最小化热输入、无应力变形”来开展的, 既要做到保证焊接变形能够被控制在规范所规定的范围之内, 又要确保补偿器始终都处于没有应力的状态, 以此来避免因为焊接变形而引发波纹管强制受力、泄漏等后续一系列问题。
