提升模具精加工成功率的关键技术解析

1. 模具精加工的重要性

模具制作进程关联诸多零件的精细装配, 零件品质乃是模具质量的关键所在。精加工作业, 作为保障零件质量的最终一道关卡, 其重要意义不言而喻。于国内模具制造范畴, 磨削、电加工以及钳工处置是常见的精加工方式。然而, 在实际操作进程中, 把控零件变形、内应力、形状公差以及尺寸精度等技术参数遭遇诸多难题。即便如此, 经由持续摸索与积累, 诸多切实可行的经验办法仍值得借鉴与学习。

2. 模具零件的分类和加工工艺

2.1. 分类及工艺流程

对于模具零件的加工, 按照其外观形态存在的差异情况, 大约能够把零件划分成三类: 板类零件、异形零件以及轴类零件。这些具备不同类型的零件, 在制造的进程当中, 都依照着相似的工艺流程, 也就是在经过粗加工阶段以后, 开展热处理（像是淬火、调质这些）, 接着进行精磨、电加工, 然后经过钳工处理（涵盖表面处理）以及最后的组配加工。

2.2. 零件的热处理

于模具零件加工进程里, 热处理工序相当关键, 其目的在于给予零件所需硬度, 且有效把控内应力, 借此保障零件于后续加工期间的尺寸稳定性, 针对不同材质, 热处理方式会有不同, 近些年来, 伴随模具工业迅猛发展, 所运用材料范围持续扩充, 除传统的Cr12、40Cr以及硬质合金外, 针对工作强度大、受力苛刻的凸、凹模, 如今更多选用粉末合金钢, 像V10和ASP23等。这些新材料不仅具有卓越的热稳定性，还呈现出良好的组织状态。

对于材质方面的零件而言, 在开展粗加工操作之后, 务必要实施淬火处理。然而, 经过淬火之后的工件, 会留存下大量的应力。要是没有对这些应力进行妥善的处理, 极有可能致使在进行精加工或者投入使用的时候出现开裂的状况。所以, 在淬火之后应当马上趁着热乎劲儿进行回火操作, 以此来消除掉这些应力。淬火时的温度必须得控制在900到1020℃这个范围当中, 紧接着冷却到200到220℃之后从炉中取出进行空冷, 然后又要迅速地回到炉中至220℃开展回火处理。这样的这一连串工艺被称作一次硬化, 它能够极为显著地提升零件的强度以及耐磨性, 对于那些以磨损作为失效主要形式的模具来说尤其适用。

在面对形状繁杂、转角数量众多的工件时, 仅仅依靠回火这一方式, 或许并不足以完整去掉淬火所产生的应力。于进行精细加工之前, 还需要进一步开展除去应力的退火行径, 或者多次施行时效处理, 借由这些举措来保证应力能够得以充分释放。

另一方面, V10、APS23等粉末合金钢零件具备更高耐热性, 针对这类零件, 可采用二次硬化工艺处理, 具体是在1050 – 1080℃下淬火, 接着在490 – 520℃下高温回火, 且重复多次, 如此处理后的零件会拥有出色冲击韧性与稳定性, 特别适合以崩刃为失效形式的模具, 虽说粉末合金钢造价相对较高, 但其卓越性能正逐渐获得更广泛应用。

3. 零件的磨削加工及注意事项

3.1. 磨削机床及加工控制

于磨削加工进程当中, 我们着重运用之机床有三种类型, 分别为平面磨床, , 内外圆磨床以及工具磨具。于精加工阶段之时, 磨削变形还有磨削裂纹之控制相当关键, 因哪怕是细微之分裂纹亦可能于后续之加工或者使用之际扩大。所以, 精磨时进刀量务必要严格把控, 不可过大, 与此同时还要保证冷却液充分覆盖磨削区域。对于尺寸公差处于0.01mm以内之零件, 应尽可能采用恒温磨削工艺, 用以减小温差对材料性能之影响。

3.2. 特殊零件的加工技巧

针对板类零件开展加工, 特别是那种长且薄的薄板零件, 常常会碰到形变以及回复变形这么个问题。运用隔磁磨削法能够有效地把这一问题给解决掉。在进行磨削的时候, 于工件下方垫上高度相同的块体并且从四面抵紧固定, 以小进刀量, 经由多次光刀, 能够明显地让磨削效果得到改善, 从而满足平行度方面的要求。轴类零件的加工主要是依靠内外圆磨床以及工具磨床, 在进行加工的过程当中需要留意头架以及顶尖的跳动情况, 防止影响到工件的质量。

4. 电加工技术的应用与控制

4.1. 慢走丝线切割技术

在现代化模具工厂里, 电加工技术起着极其关键的作用。慢走丝线切割技术因高精度闻名, 其加工精度能达到±0.003mm, 并且粗糙度也能达到Ra0.2μm。在着手加工以前, 要认真检查机床状态, 涵盖水的去离子度、水温、丝的垂直度以及张力等各项指标, 以此保证加工过程顺利开展。

4.2. 电火花加工注意事项

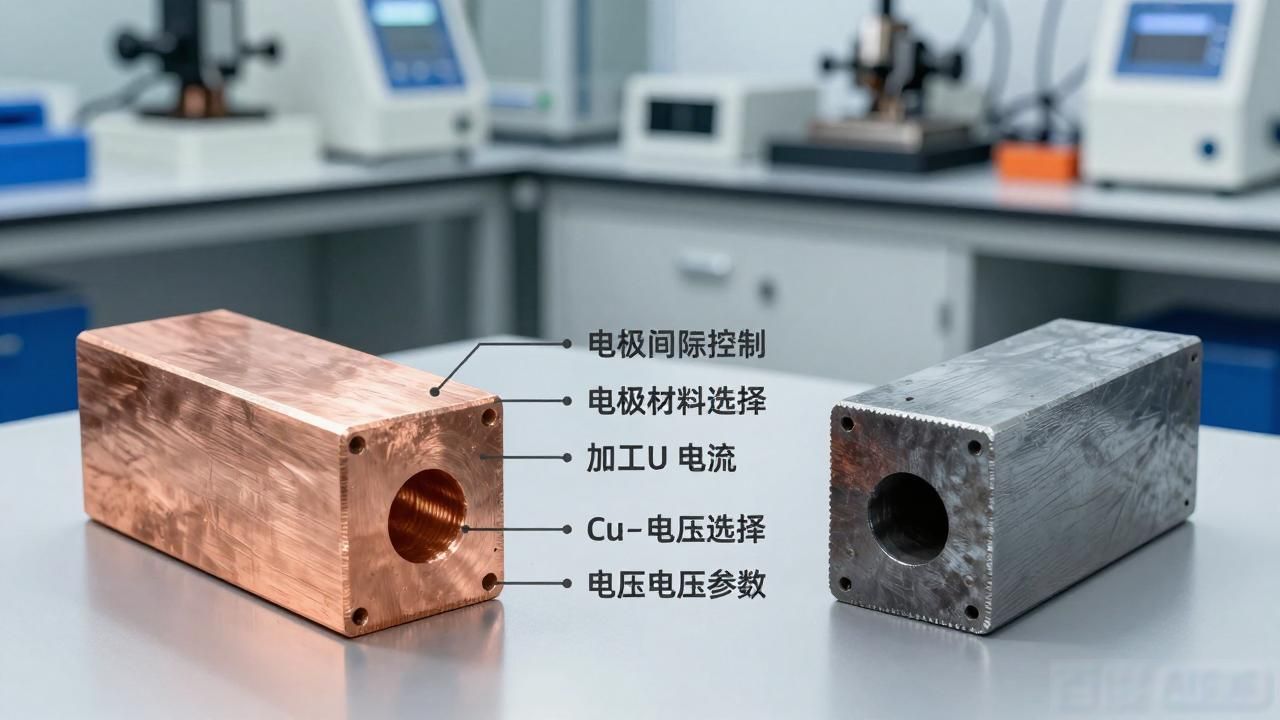

电火花加工进程里, 制作电极之际要留意材质与间隙量范畴, 为防止加工期间出现松动状况。一般钢件加工常涉及紫铜电极操作。Cu – W合金电极具备卓越的综合性能表现。制作电极之时，务必考量电极的间隙量以及数量情况, 保证工件跟电极装夹稳固可靠。

5. 表面处理及模具组装的重要性

5.1. 表面处理与强化

在零件被加工的进程当中, 鉴于刀痕以及磨痕等诸如此类加工时留下的痕迹是存在着的, 这些地方常常会变成应力集中的区域, 并且还有可能成为裂纹得以扩展的起始点。所以, 在加工得以完成之后, 务必要对零件施予表面强化处理, 以此来消除这些潜藏着的加工方面的隐患。这一般是涵盖钳工打磨这一步骤的, 其目的在于把加工痕迹给去除掉, 进而让棱边、锐角以及孔口等部位变得光滑圆润。除此之外, 电加工过程里所产生的变质硬化层, 鉴于其具有脆性以及残留应力, 在使用之前需要借助表面抛光以及打磨等办法将其完全去除掉。

5.2. 模具的组装与检测

工件在经过磨削以及电加工以后, 会带有微弱磁性, 容易吸附小颗粒, 所以在组装之前需要进行退磁处理, 并且要用乙酸乙脂将表面彻底清洗。组装的时候, 首要步骤是参照装配图, 准确识别以及准备所有零件, 接着明确各个零件的装配顺序以及注意事项。随后, 开始装配模具, 一般先安装导柱和导套, 再安装模架和凸凹模, 并且仔细调整各处间隙, 尤其是凸凹模的间隙。装备完成后, 一定要进行模具检测, 并且详细记录整体状况。要是察觉到问题, 那就得运用逆向思维法, 从后面的工序逐个朝着前面的工序进行检查, 一直到找寻到并且把问题给解决掉。实际验证表明, 精细的加工过程管控能够明显地降低零件超差以及报废的情形, 与此同时提高模具的一次组装成功率以及耐用性。
