当当号超出矫正机的负荷能力之时, 或者构件的形式并不适宜运用机械进行校正的时候, 那么就采用火焰矫正。
(1)热胀冷缩是火焰矫正里关键机制所在。对受热之物而言, 其在受热时会以特定线膨胀率各向伸长, 而周围不受高热之物会对其做出一定受限反应, 致使收缩形成一些力, 因这种种力的存在, 使得受热物体冷却时长度会比原来减少。由此, 收缩后长度与原本未曾受热时长度相比, 就会缩短不少。正是这样一种特性, 这才为火焰矫正的可行提供适宜条件以达成。当运用火焰此种方法矫正之时, 需在恰当适中位置对构件实施火焰加热方式, 构件随后冷却之际就会产生极大明显冷缩应力, 而后借助这种冷缩之力以达矫正变形之目的。
(2)采用火焰矫正时, 常用的方法以及温度控制是怎样的呢。火焰矫正常用的加热方式存在点状加热、线状加热和三角形加热这三种。点状加热依据结构的特点以及变形的情形, 能够加热一点或者数点。当处于线状加热时, 火焰会沿着直线进行移动, 或者同时在宽度的方向作出横向摆动, 其宽度一般大概是钢材厚度的0.5至2倍, 这种方式大多应用于变形量比较大或者刚性比较大的结构。三角形加热产生的收缩量相对较大, 常常被用于矫正厚度较大、刚性较强的构件所出现的弯曲变形。实例及示意图, 其中, 点状加热, 呈图1所示, 线状加热, 呈图2所示, 三角形加热矫正, 呈图3所示。
低碳钢的热矫正加热温度通常是600 – 900℃, 普通低合金钢的热矫正加热温度一般也是600 – 900℃, 其中800 – 900℃属于热塑性变形的理想温度, 不过加热温度不能超过900℃。要是加热温度再高些, 钢材内部组织就会发生变化, 晶粒会长大, 材质也会变差。低碳钢塑性好, 当收缩应力超出屈服点时, 会随即产生变形进而引起应力重分配, 不会出现大问题。然而中碳钢会因变形产生裂纹, 所以中碳钢一般不采用火焰矫正。普通低合金结构钢在加热矫正后需要缓慢冷却。
(3)用于火焰矫正的工具, 这项关于火焰娇正使用烤枪的技术, 烤枪能够通过加长混合管来对劳动条件予以改善。
一台名为K – 73H的自动线状加热机, 主要对焊接之后进行钢板多种变形的修整发挥作用, 同时也应用于钢板的弯曲加工这一环节。该自动线状加热机相比过去开展的手工作业, 对于钢材能够获得并更充分展现均一属性和加工特殊表现的能力, 以及大幅缩短工作时长的效果方面更显著。
(4)氧与乙炔混合气体经射吸式焊矩点燃后开展燃烧从而产生火焰, 通过调节氧和乙炔的混合比例, 能够获取三种不同性质的火焰, 这三种火焰有着各自的氧、乙炔体积比, 以及它们所能达到的最高温度, 所涉及内容可见显示于（表一）。涉及针对这三种火焰的最高温度。
碳化焰、出于乙炔未完全燃烧的缘故、容易让钢材发生碳化现象、尤其是熔化的钢材、有着添加碳质这样的作用、这种火焰进行焊接操作时、如果处于正常状态、应该尽可能防止采用。
在针对变形较大部位展开矫正工作时, 这一矫正确实有着加热深度要大于5mm的条件要求, 既然有这样的要求, 那就必然需要较慢的加热速度才行, 而在这种状况之下, 适度地采用中心焰矫正的方式是较为恰当的。
要求对变形较小的部位进行矫正, 加热深度应当小于5mm, 这就需有较快的速度, 当下要用氧化焰做矫正。
(5)火焰矫正加热这种状态, 如何对矫正效果产生影响, 关于火焰矫正, 其关键在于火焰针对钢材开展局部加热之后, 钢材随之出现的变形规律。影响火焰矫正效果的诸多因素里, 主要涵盖火焰加热位置、加热形状、加热位置的选取之时, 应该选择处于钢材弯曲处且其纤维应当缩短了的部位, 一般情况下, 是在弯曲处向外凸的地方, 还有宽度、长度、大小、温度等等。
矫正变形能力的大小受加热面积影响, 加热面积包含加热线的宽度、点的直径、三角形的面积大小等, 侧加热能使弯曲趋直, 同一厚度的钢板, 加热线越宽, 钢板弯曲量越大, 一般而言, 加热线宽度与弯曲量成正比关系, 加热线宽度为板厚的0.5~2倍左右。
处于火焰矫正所允许温度范围之内的钢材加热温度, 对于烯正这一对象的变形能力而言, 通常情况下。
度数越是高, 那矫正变形的能力也就越大。针对100mm（直径）的所述圆钢, 于中间位置以不一样的一些温度来加以加热, 它的加热相应温度与冷却之后的圆钢, 加热的那个温度与矫正变形的能力呈现出成正比的关系。
火焰矫正控制效果时, 加热深度充当极为要紧且关键的一环。针对10mm厚的钢板, 于中部位给予20mm宽度进行直线加热, 加热温度设定为70℃。在经历不同加热深度之后, 钢板于不同加热深度状况下, 与弯曲量呈现出曲线对应关系。加热深度通常被限定于钢材厚度的4%以下, 要是采用三角形加热方式则约为构件宽度的44%左右。不过，加热深度一般情形下较难进行测量, 大多依靠经验来予以判断。
要是一次加热没能达成矫正效果, 那就要进行第二次加热, 其加热的温度应当略微比前一次高些, 不然同样不会产生效果。热矫正时, 加温的次数和升温间呈现正比关系, 每重复一回务必提高一回温度才会有成效, 然而钢材温度超过900℃以后, 材料性能就会变脆, 进而影响使用性能, 所以, 同一部位加热矫正不能超过两次。
热矫正之后的冷却方式同样关键, 比如说在空气中进行缓慢冷却, 被加热区域的钢材韧性几乎不会下降，然而要是采用浇水骤冷的方式, 那么被加热区域就会出现明显的脆化现象。所以, 热矫正之后应该缓慢冷却, 绝对不能用水骤冷。
(6)有一种工艺规程名为火焰矫正工艺规程, 在做与火焰矫正相关操作的时候, 需要依照一定的工艺规程来开展, 按照工艺规程去做相应操作。
准备好矫正之前的各项事宜, 对氧进行检查, 对乙炔进行检查, 检查工具状况, 检查设备状况, 从中挑选恰当合适的焊矩, 挑选合适的焊嘴。
先是要明确矫正件的材质, 接着要知晓其塑性, 再要清楚其结构特性, 又要明白其刚性, 还得了解技术条件, 连同装配关系等方面, 从中找寻出变形原因。
③通过目测, 运用直尺以及粉线等工具, 去测量变形尺寸, 以此来确定变形大小, 进而分析变形的类别。
④要确定加热所处的位置, 以及加热的先后顺序, 还要思考是不是需要添加外力, 通常而言, 会先对刚性较大的方向以及变形较大的部位进行矫正。
⑤明确加热的范围, 确定加热的温度, 知晓加热的深度。通常情况下, 针对变形量较大的大型工件而言, 相应的加热温度处于600至800℃这个区间, 而焊接件进行矫正时的加热温度是700至800℃。
⑥需对矫正质量予以检查, 针对那些没能达到质量要求的范畴, 展开再次的火焰矫正。要是矫正量过大, 那就该于反方向实施火焰矫正, 一直到符合技术要求为止。
对于一般件而言, 经过矫正之后, 是不需要进行退火处理的, 然而, 对于那些有专门技术规定的矫正件, 却需要做退火处理, 其目的在于消除矫正应力。焊接件的退火温度, 通常状况下, 设定为 650℃。
(7)火焰矫正实例。
1)一钢板弯曲情况如（图4）所示,试用火焰矫正。
方法1: 对3个三角形进行集中加热, 加热的范围需要抵达铜板宽度的中心, 每一处的边缘位置都要去取。
有着60mmn的宽度, 将加热温度设定为9O℃, 冷却之后进行观察, 要是存在不足的情况, 在两间距的中间位置再次加热2处, 依据残余变形量的大小对加热区的宽度予以调节。
方法 2: 在中间, 3 至 4 米的长度范围以内, 均匀地加热其凸出的边缘, 烤枪按照螺旋形的走向运作, 宽度大概是 30 毫米, 见到就移动。这个时候, 因为受热的面积比较小, 冷却得比较快, 很快就能够看到矫正的效果。但是, 由于钢板很容易产生平面外的挠曲, 所以适宜在反面同样烤 1 次。

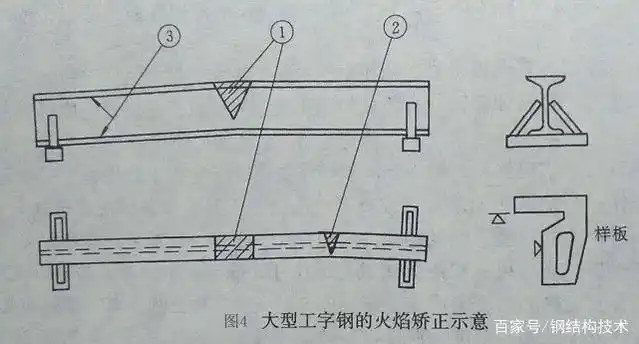

2)存在有大型工字钢60d, 其长度为6m, 要运用火焰矫正它上下方向的弯曲情况, 以及左右方向的弯曲情形, 还有上下翼缘与腹板之间的不垂直状况。
把两端来架起, 烤①部位所在之处, 以此来让上下弯曲得以矫正, 这个时候起码得用上两支烤枪, 使得整个。
将垂直（图5）阴影部分全部加热, 加热至700℃以上, 之后冷却, 观察其变形情况, 看是否达到要求, 若达不到要求, 那就再烤一次, 等达到要求后方能烤 ② 处, 目的是以矫正其水平弯曲, 待水平和垂直弯曲矫正完了, 才行烤 ③ 处, 为以矫正其翼板不垂直于腹板, 方法是见红就往前走, 烤完全长（要是局部则烤局部）, 冷却之后观察, 并且用样板进行检查, 间隙不超过规定就行。
3)工字形构件焊后四角下陷的混合矫正(图6)。
4)大模板焊后弯曲的矫正(图7)

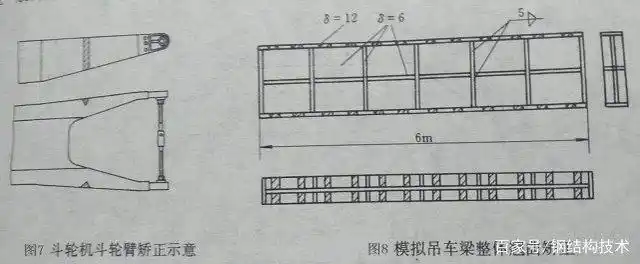

5)斗轮机的斗轮臂进行矫正工作, 如图7所示情况, 焊接之后, 右端有向内收缩的现象, 大约收缩了30mm, 采取使用左右旋丝杠顶出的方式。
以后,在影线部分烤红,冷却后即达到要求。
6)对模拟吊车梁在焊后出现失稳、整体翘曲状况予以矫正（参照图8）, 并且在焊后整个翘曲程度已超过80mm。深入就原因展开分析, 乃是腹板厚度比较薄, 同时焊缝数量较多, 相对而言翼缘板的收缩量呈现出较少的情况, 所以由此产生了较大的内应力。
矫正的办法是, 把梁放置成水平状态, 把上翼缘以及下翼缘的影线部分烤至发红, 待冷却之后, 内应力降低从而变得平整。
