汽车制造里, 关键环节之一的那个钣金展开技术, 其重要性不用多说就明白。要掌握这个技术, 不但得有深厚的理论基础, 还更得有丰富的实践经验以及创新思维。接下来, 我们会深入去探讨钣金展开技术的各个要点, 目的是要让每一位热爱汽车行业的人都能弄清楚这一领域的奥秘。
合理规划展开方式，力求减少冗余工序并确保加工便捷。
立足对实际工艺予以考量的基础之上, 用心去安排加工顺序, 像孔与折边之间的距离, 还有压铆以及焊接工艺等各种情况, 均是一定要契合加工逻辑的。
谨慎选择间隙及包边方式。
通常情况下, 长边要对短边进行包裹, 间隙的大小按照板厚来设定, 一般处于2至0mm这个范围之间。
充分考虑公差因素。
图面当中, 关于公差的标注得清晰明确, 比如说, 像A±a这种表达意味着公差不用去计算, A0+a这种情况适用于那些不进行喷涂操作的零件, 然而, A0-a以及A+a-a这两种情况, 它们分别代表着必须要对公差加以考虑, 还有就是要采用走平均公差的方式。
特别关注门板类及盒体零件的毛刺方向。
进行展开操作的时候, 要保证折弯之后, 毛刺是朝着内部的, 要是在设计阶段没有对烤漆掉挂孔加以考虑, 那么在展开的时候就应该把它补充添加进去。
明确抽牙、压铆、冲凸和撕裂等位置，并绘制剖面图以示清晰。
图面上的不同孔径应使用字母进行区分，以确保准确无误。
选用合适的刀具进行加工，以确保产品质量和效率。
考虑烤漆及喷粉膜厚的影响，以确保最终产品的外观效果。
尺寸标注需规范、齐全且清晰。

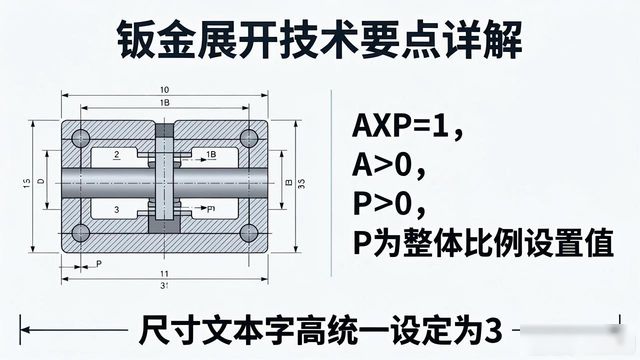

存在着压铆类的零件, 其标注需要统一依照特定的规范要求那样去做。与此同时, 在进行尺寸标注比例的设置之际, 应当遵循AXP等于1的公式, 这里面A大于0, P大于0, P是属于整体比例设置的值。尺寸文本的字高应该统一设定为3。
借助对材质的考量, 以及依据板厚情况, 挑选适宜的表达形式, 以此来保证图纸具备准确性, 还有具备可读性。
选择合适的图纸幅面，以适应不同零件的尺寸和复杂度。
要确定针对特殊角度折弯, 以及内R角变化时, 合适的系数和变化规律, 需要借助实验来达成。
在尺寸较多的地方，可以绘制放大图以更清晰地表达细节。
像不对称零件这类容易出错的地方, 要进行重点提示, 在展开图上明确折弯示意, 以此来提醒。
对需要保护的部分进行明确标注，以确保加工过程中不会受损。
至于拉丝件, 要标明拉丝方向, 为的是保证最终的纹理效果契合设计要求。
进行放置折弯示意图这一操作时, 那是要, 依据标准视角, 也就是新图框所提出的要求, 并且得保证毛刺的朝向面朝内。与此同时, 还得留意图面整体排版的美观以及整洁程度, 防止出现折弯示意图之间相互交叉的那种情况发生。
在进行尺寸标注时，必须确保尺寸线保持整齐和统一。
尺寸线的基点, 应当精准地标记在图形的端点之上, 如此一来, 方可防止在现场进行识图操作的时候产生误解, 或者出现错误。

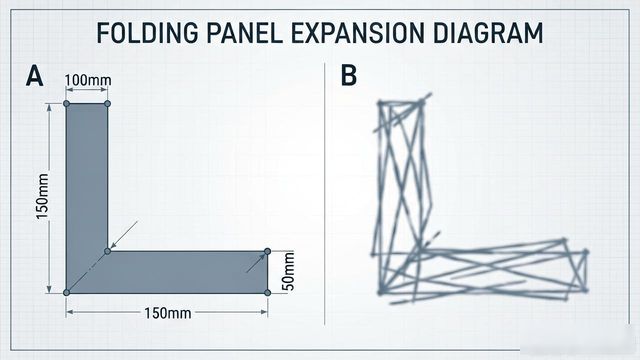

如图所示, a部分将实际的图形状况清晰明了地展现了出来, 然而, b部分因为尺寸基线点没精确地标示在图形的端点处, 致使B区图形变得模糊不清, 并且尺寸线也呈现出杂乱无章的状态。
遇到图形特征繁多时, 尺寸线会相对密集, 为保证尺寸标注清晰准确, 这时建议改用更大图框, 比如A3图框, 来做尺寸标注。
折弯示意图尺寸标注, 这一行为要达成统一, 得避免内外标注出现重复情况, 这是必须要做到的。

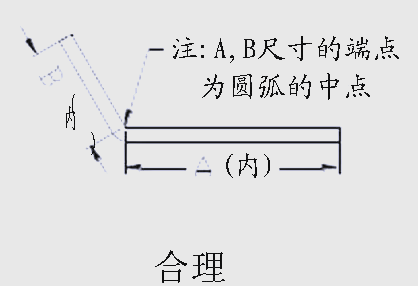

尤其是针对相同的折弯长度而言, 不应该既于纵向又在横向开展标注, 目的在于避免现场识图的时候产生混淆。一般情况下, 对于规则的90°角折弯, 它的尺寸应当标注在外侧, 然而对于不规则的角度, 却应该标注在内侧尺寸。
在一些情形下, 折弯边上存在的特征, 或许会跟折弯边挨得过于近, 这般状况可能致使特征于折弯进程当中, 出现变形的情况。为了处理这一难题, 并且防止采用改槽或者别的不太尽如人意的工艺, 我们能够思索在合适的位置开设释放槽, 借此用以释放应力。
这样一些释放槽, 应该是开设在内折弯尺寸线上的, 其大小呢, 是需要依据实际情况灵活去调整的, 目的在于最小化对美观所造成的影响。
工艺孔的设置

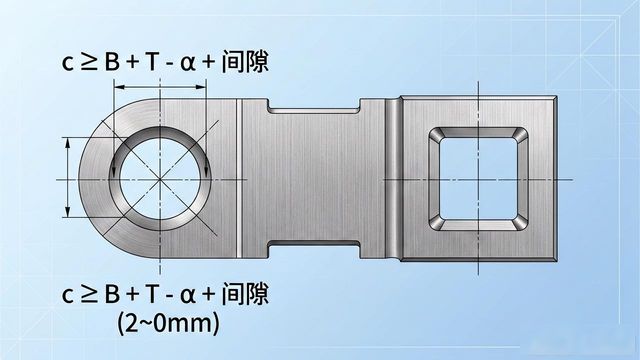

对于确保零件外观的美观而言, 为防止折弯边相交处出现挤料或者多料情形, 合理开设工艺孔就显得特别重要, 通常工艺孔形状择取为圆孔以及方孔, 其大小设定成板厚的5倍, 当然应优先将已有刀具考虑进去, 位置上工艺孔应开设在包边上, 举例来说, 对于圆孔, 其尺寸c设定需满足 c≥B+T（板厚）-α（折弯系数）+间隙（2~0mm）。
工艺孔的设置
零件美观要确保着, 还要防止折弯边相交地出现挤料或者多料情况, 合理去开设那工艺孔是极其重要的。在具体操作当中, 工艺孔形状常常选取为圆孔或者方孔, 它尺寸大小进行设定成为板厚五倍, 不过要优先去考虑已有刀具。关于位置而言, 工艺孔应该开设在包边上。比如说, 对于圆孔来讲, 它尺寸c需要去满足: c≥B+T（板厚）-α（折弯系数）+间隙（2~0mm）。
此外, 于实际操作当中, 有可能遭遇某些折弯不能够运用现场刀具达成的状况。在这种状况之下, 我们或许需要思考运用开模或者其他加工方式以达成预期功效。
改槽工艺
要是碰到有些折弯没办法借助现场刀具弄好时, 我们或许得思索采用开模或者别的加工方法去实现预期成果。这个过程关联着对槽形所作所为, 目的是处理特定折弯的加工困难之处。
一旦某些特征跟折弯边缘的距离过于靠近, 那么这些特征就有可能出现变形的情况, 为了处理这一问题, 我们能够采用把槽宽缩小的办法, 借此减轻变形的程度, 还有一种办法是先开展标准槽折弯, 接着再增添扩孔的工序可是要留意的是, 要是有可能的话, 应当尽量避开增添扩孔的工序, 仅仅直接把槽改小就行, 另外, 当同一个零件需要多次把槽改小的时候, 建议尽量运用同一种小槽来开展折弯, 照这样做可以节省现场操作的时间。举个例子, 于图中呈现的情形而言, 当L小于或等于二分之一V加上5之时, 那就得改小槽来实施折弯, 这里面V指代标准槽宽, 也就是6T。在对小槽进行改动的进程当中, 我们还得留意系数发生的变化。一般来讲, 槽宽每缩减1V, 系数即会相应地降低1；要是缩小2V, 系数便会减少2, 依此类推。但要留意, 改小槽此种方法通常仅适用于板厚的四倍范围以内, 特殊情形不在此列除外。当H小于或等于二分之一V时, 需要运用改小槽折弯的办法, 又或者增加折弯尺寸后再开展铣削操作, 从而达成所需的A尺寸。可是需要留意, 增添铣削工序或许会增添并非必要的麻烦以及成本, 所以应当尽可能地避开去使用。当中, V表示的是标准槽宽（6T）。
以编程的情形来说, 为了能够更方便地区分, 全部那些需要进行下料的图形, 都都应该统一放置于零层, 并且还要使用白线来进行标识。
要是存在更便于自己去绘制的区分办法, 能够借助不同颜色的字母来予以标注。
当处理那些要进行组焊或者拆分的零件展开工作之时, 一定要对定位孔（就是方孔或者圆孔）的开设予以高度重视。
这样不仅便于现场制作，还能确保产品的尺寸和质量。
开展的图形尺寸, 必定得小于, 或者跟板材的长宽相等, 如此才可防止图形尺寸超过板材。
要是碰到超出板材范围的图形, 那就得和工程师去商讨拆分的方案, 之后再进行焊接, 与此同时, 还要注意板材的规格, 这个可以去包材仓库那里进行查询的。
需要下料的图形必须保持完整，不得出现断线或重线的情况。
