钢结构加工变形的火焰纠正办法有哪些？

钢结构加工变形的火焰纠正办法有哪些？

现在, 钢结构于厂房建筑当中已经获得了广泛普及的运用, 钢结构厂房的主要构成部件是焊接H型钢柱、梁以及撑。这种些部件在制作的过程里全都出现了焊接变形的状况, 要是焊接变形不加以改正, 那么不但会对结构整体安装造成影响, 而且还会使项目的安全可靠性有所降低造成。

在焊接钢结构时, 所发生的变形超出了技术设计所允许的变形范围, 这种情况下必须想方设法予以纠正, 要使得其达成符合产品质量要求的状态。实践能够证明, 多数存在变形情况的构件事实上都是可以得到纠正的。采取的纠正办法无一例外都是通过设法制造出新的变形, 以此来实现对早已经发生的变形进行抵消的目的。

在钢结构加工进程里, 被普遍应用的纠正办法, 主要涵盖机械纠正、火焰纠正、综合纠正。然而, 火焰纠正是相对较难操作的作业, 要是办法掌握欠佳、温度控制不正确, 就会致使构件产生新的更大变形。所以, 进行火焰纠正需要具备丰富的实践经验。本文针对钢结构加工焊接变形的种类、纠正办法做了一番粗略的分析。

1、钢结构加工焊接变形的种类与火焰纠正

钢结构之中主要的构件在于焊接形成的 H 型钢柱、H 型钢梁以及 H 型钢撑。 焊接之后产生变形成的情况下常常会选用以下有着区分的三种借助火焰去开展纠正的办法: 其一属于线状加热的办法 ； 其二属于点状加热的办法 ；以及其三也就是三角形加热的办法！ 紧接下来就要针对解决不同部位时所采用的施工办法进行逐一予以介绍了。

以下为火焰纠正时的加热温度（材质为低碳钢）

低温纠正500度～600度冷却方式：水

中温纠正600度～700度冷却方式：空气和水

高温纠正700度～800度冷却方式：空气

需留意的事项是: 火焰纠正的过程里, 加热时控制温度不能太高, 一旦温度太高, 就会使得金属出现变脆的情况, 进而影响到冲击韧性。对于16Mn规格的材料, 在处于高温状态进行纠正操作时, 绝对不可以用水去冷却, 这其中涵盖了厚度较大或者淬硬倾向较为明显的钢材。

1.1翼缘板的角变形

改正H型钢柱、梁以及撑角出现的变形状况, 于翼缘板之上（与焊缝外相对准之处）开展纵向线状加热操作, 将加热温度把控在650度以下, 注意加热范围不可超出两焊脚所操控的范围, 并因而无需采用水冷却方法。线状加热期间要留心下列要点, 一是不应在同一个位置不停地重复加热, 二是加热过程中不要实施浇水操作。这两个要点属于火焰改正的通常准则。

1.2柱、梁、撑的上拱与下挠及弯曲

一、于翼缘板之上, 朝着纵长焊缝的方向, 自中间朝着两端施行线状加热, 便能够对弯曲变形予以纠正。为避免产生弯曲以及扭曲变形, 两条加热带必须同步开展。能够采用低温纠正或者中温纠正法。此种办法有益于削减焊接内应力, 然而此种办法在纵向收缩之际存在较大的横向收缩, 比较难以把握。

二、在翼缘板之上进行线状加热, 于腹板上面开展三角形加热, 运用这样的办法去纠正柱、梁、撑的弯曲变形, 成效十分显著, 而横向线状加热宽度通常选取20至90mm, 当板厚较小时, 加热宽度就要窄一点, 加热进程应当由宽度中间朝着两边展开, 线状加热最好由两人同时开展操作, 再分别加热三角形, 三角形的宽度不应当超过板厚的2倍, 三角形的底与对应的翼板上面线状加热宽度是相等的, 加热三角形从顶部予以开始, 接着从中心向两边延展, 一层一层加热直至三角形的底结束。加热腹板时温度不能太高，否则造成凹陷变形，很难修复。

留意, 上述三角形加热方式, 同样适用于对于构件旁弯的纠正, 在加热之时, 应当选用中温进行纠正, 而且浇水要少。

1.3柱、梁、撑腹板的波浪变形

要纠正波浪变形, 首先得找出那凸起的波峰, 接着用圆点加热法并配合手锤来进行纠正。加热圆点的直径一般是50至90mm, 要是钢板厚度或者波浪形面积比较大, 那直径也得放大, 能按照d＝（4δ＋10）mm，这里d为加热点直径、δ为板厚, 通过这个计算公式得出的值来进行加热。烤嘴从波峰开始, 作螺旋形移动, 选用中温进行纠正。当温度达到600至700度的时候, 把手锤放在加热区边缘处, 然后再用大锤去击手锤, 使得加热区金属受人挤压, 冷却收缩之后能够被拉平。纠正的时候应该防止出现过大的收缩应力。先完成一个圆点的矫正操作, 之后再着手进行加热第二个波峰点, 其具体采用的办法与之前相同。如果希望加快冷却的速度, 那么针对Q235钢材能够采取加水冷却的方式。这种用于纠正的办法归属于点状加热法, 加热点的分布形式可以呈现为梅花形状或者链式密点形状。要注意留意温度不能超过750度。

2、结语

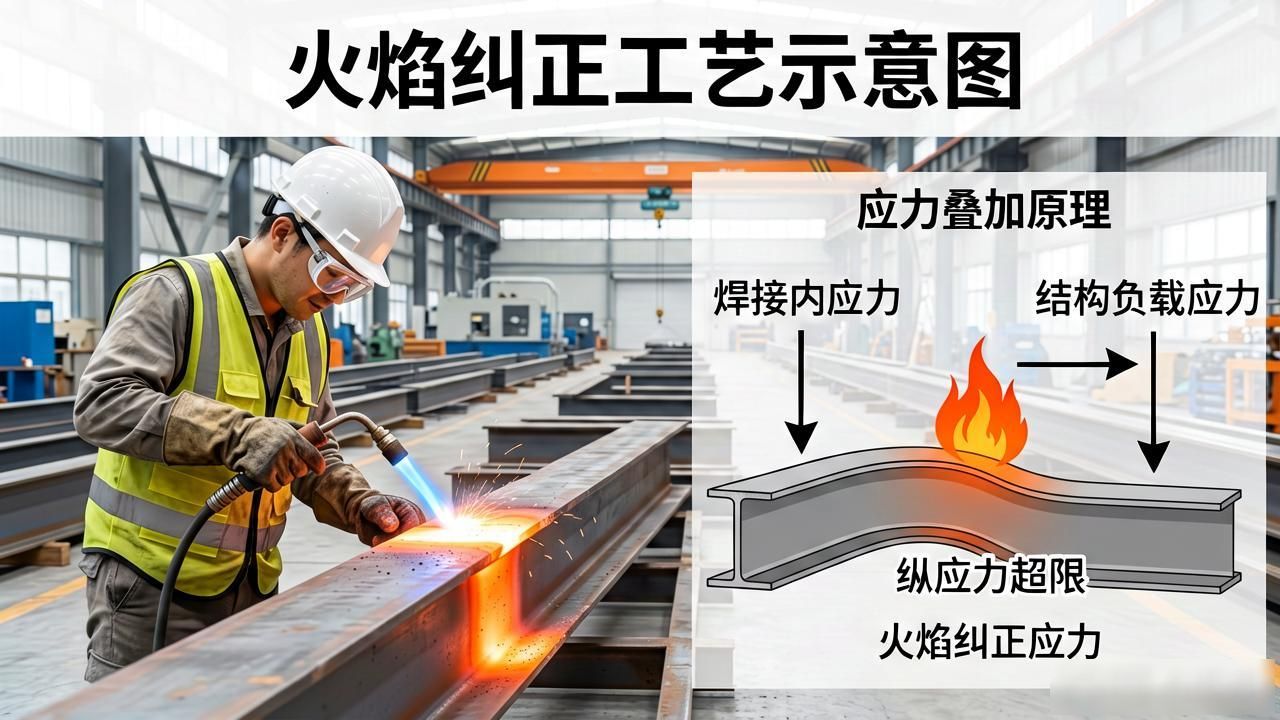

火焰纠正所导致的应力, 跟焊接内应力一样, 都属于内应力。因不恰当纠正而产生的内应力, 与焊接内应力以及负载应力相叠加, 会让柱、梁、撑的纵应力超出允许应力, 进而致使承载安全系数降低。所以在钢结构制造过程中, 必须格外慎重, 尽可能选用合理的工艺措施来减少变形, 纠正时尽可能选用机械纠正。当不得不选用火焰纠正时, 应注意以下几点:

1、烤火位置不得在主梁最大应力截面附近；

2、纠正处烤火面积在一个截面上不得过大，要多选几个截面；

3、宜用点状加热方式，以改善加热区的应力状态；

4、加热温度最好不超过700度。
