一张图吃透钣金展开：从草图到折弯线的全流程

复制主视图，删掉所有隐藏线，只保留外形轮廓与锁孔。

看不见材料的厚度是由虚线来表示的；折弯后的边缘线投影呈现为斜线；折弯后钣金边缘的投影即是白色直线框；看不见的圆孔是由尺寸线与中心线两侧的短虚线来暗示的。

03镜像俯视图：让顶面“立”起来

将用CO把俯视图复制挪至顶部后, 接着运用MI进行一次镜像操作, 随后把多余的虚线顺手而为采用E予以删除。

04偏移25 mm：给折弯留好“跑道”

将左右两边的长边进行偏移, 往两边距离变为 25 毫米, 左侧作为视图由于没有什么特征能够省略, 可直接采用手绘的方式把它补齐。

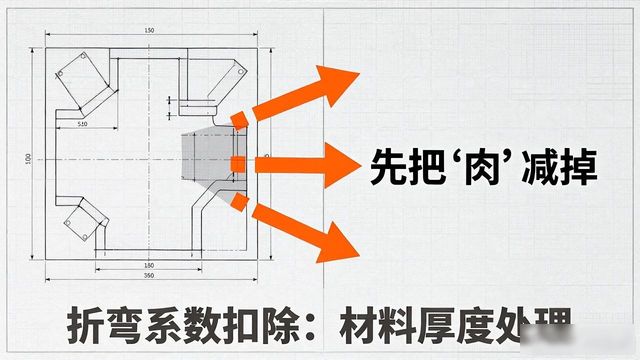

05扣掉折弯系数：先把“肉”减掉

Q235-1 mm材料，每道折弯需减1.7 mm。

使用S拉伸命令, 将四边同时朝着内部方向拉动1.7毫米, 对于圆孔要务必一并进行选中操作, 以此来避免出现遗漏未拉动的情况。

06长边包短边：让折弯更服帖

门板类展开是要遵循“长边包短边”这个原则的, 长边折弯之后的内壁厚面会与短边折弯之后的外壁厚面贴合。

07给短边“松0.1 mm”：角度才冲得上去

向短边两侧竖向线条之内偏移1.1毫米（原本是1毫米加上0.1毫米的间隙）以确保90度情况下进行折弯时不会顶到刀具。这样操作能够保证90°折弯不会发生顶到刀具发生顶撞工具这种状况情形。

08修剪完事：尺寸复核再下一道

运用TR修剪掉多余的线段, 着手去量相关尺寸, 要做到跟原图相比分毫不差, 这之后才能够进入到第二道折弯工序。

09第二道折弯：梯形斜角是关键

按要求复制主视图里头四个略带倾斜的梯形, 接着分别朝着展开图的四条边那里进行平移操作，要让短的那一边朝着外面, 且使其达到中心对齐的状态。

10对正斜边：防止料厚打架

挪动梯形致使斜边跟竖线达成吻合, 不仅可起到谨防叠料的作用, 还能够起到谨防抗刀的作用；随后进行多余线段的修剪。

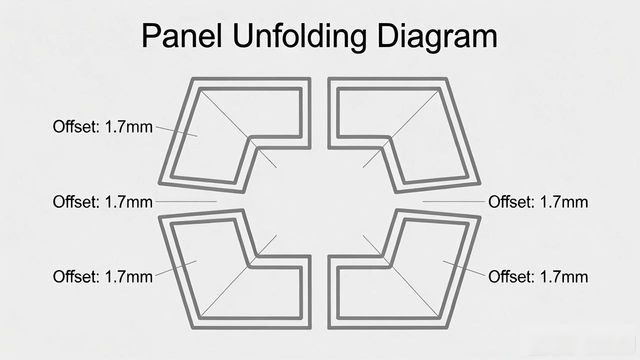

11再扣系数：把第二道“肉”也减掉

将外圈的四个, 梯形都给予调整, 使其整体朝着内部去偏移, 偏移的距离是1.7毫米, 而后达成第二道折弯系数的这项扣除之事。

12清理现场：删掉所有辅助线

最后E删除多余辅助线，量尺寸、核对无误，展开图宣告完工。

13小孔先行缩水：防止折弯拉伸爆边

有两个φ5.1毫米的孔, 其孔距与折弯边的位置关系太近, 要先把孔缩小至φ2毫米, 在进行折弯操作之后, 再将孔扩大至5.1毫米, 以此来避免出现拉裂的情况。

14折弯线定位：让数控折弯机看得懂

手动计算或用公式：

把计算结果用O偏移后改为虚线，数控师傅一眼就能对表。
