用来创建凭借冲制或者压印制作其钣金特征的主要是钣金成形工具, 成形工具的工作原理是, 代表冲制或压印而形成凹陷区域的是几何体, 指要将工具应用往其上的钣金面的是停止面, 能定义移除面, 如果定义移除面, 那么该面会呈现通孔状态。
在软件的设计库里, 已有一组5个样本成形工具处于装有状态, 对应的子文件夹分别为名称是（凸起）的, 还有名称叫做（冲孔）的, 再有名称是（切口）的, 另外名称为（百叶）的以及名为ribs（筋）的, 接下来要做以称谓是（百叶）的作为示例来讲大量说了如何去制作方面的钣金成形工具的情况。
Step 1：建模。
建立百叶的基本模型，建模过程较为简单，这里不再赘述。
图1 建立百叶基本模型
Step 2：成形工具。

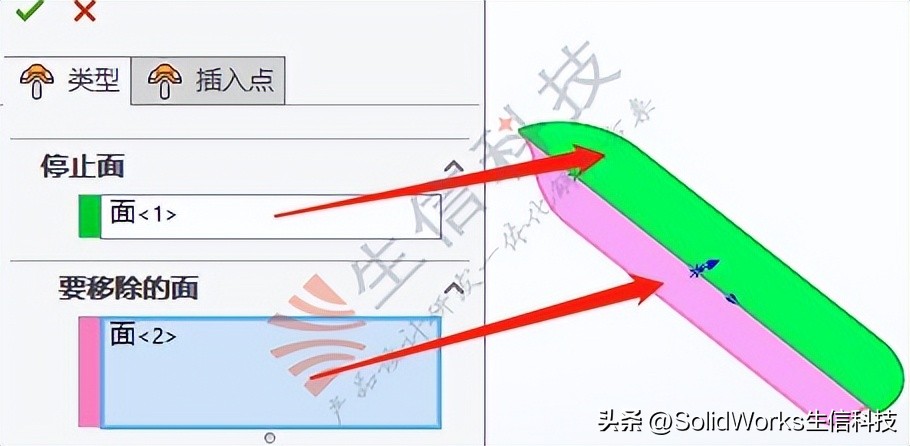

踏入钣金范畴, 精准点击“成形工具”选项，由此步入“成形工具”对话框, 逐一挑选模型的停止面, 以及有待移除之面。进而切换至“插入点”, 依初始设定基准而言, 其所述插入点即为基础模型重芯之所在, 然此插入点能够向着诸如模型绘制原点这般的其他特殊点予以拖动。待全部设置圆满就绪之后, 对这一操作予以确认。
图2 “成形工具”设置
注意了, 模型的停止面一定并且要选择, 不过呢, 要移除的面能够不选择, 这是由设计意图来决定的。
Step 3：系列化零件设计表。
假设存在一个企业, 其仅仅运用某几种自行定义的规格百叶, 那么我们能够思索采用设计表去生成若干配置, 如同图3所展示的那样, 在此处只是为了演示方便而进行的考虑, 生成了5个规格。
经由如下这般行动: 先进行插入操作, 再选择表格, 接着选定设计表。处于“系列零件设计表”对话框之内, 要去挑选成自动生成这一选项。而我们仅仅只需去挑选那些参动的并且是特征尺寸以及特征状态就行。在此之后, 我们于配置管理器窗口中间, 就能够看见所生成出来的全部配置了。
图3 系列化零件设计表
Step 4：保存为成形工具。
做完成形工具模型后, 另存成Form Toll(.)格式, 选中这种格式时, 资源浏览器会自行跳到设计库下面的成形工具文件夹那儿, 用户能依照自身需求, 把这个文件存到成形工具文件夹里头。
Step 5：验证。

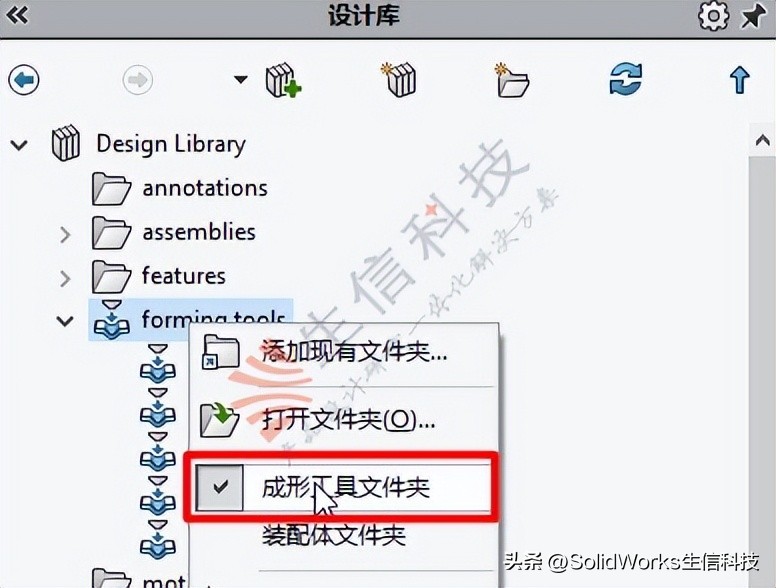

制作一个新的零件, 构建一个基体法兰。于任务窗格之内, 寻觅成形工具文件夹, 最先要确定成形工具文件夹有没有处在被选中的状况。如同图4所呈现的那样, 用右键点击此类文件夹, 有对勾就意味着成形工具被选中了。
图4 检查成形工具文件夹的状态

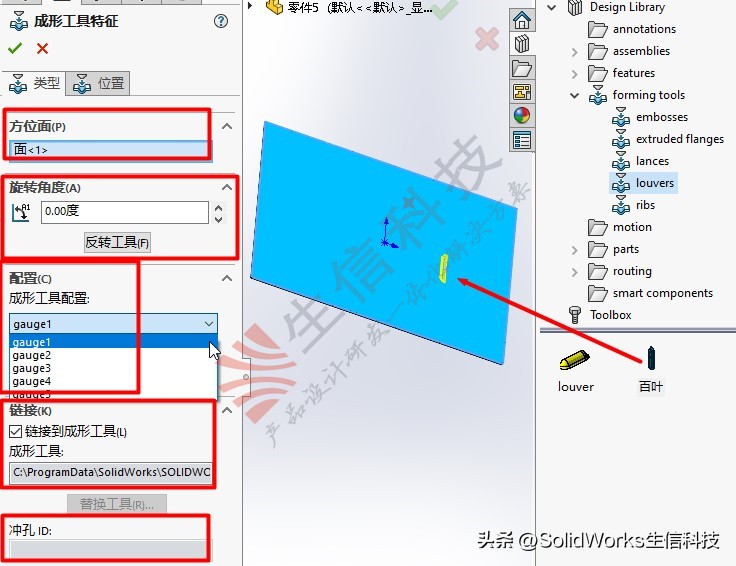

找见咱们刚才所存下的成形工具文件, 借助鼠标左键直接拖动至绘图区域里边, 放置于钣金表面之上。如同图5所呈示的那样。
图5 成形工具特征设置
会自动对准方位面的, 即那在step 2中定义的停止面, 是当把成形图区域里拖了成形东西时, 插入成形工具的那个面。（注意: 就连放置也只能在同一个模型的表面连续着放, 不像异形孔能在不同表面放, 虽说成形本质上是由一个草图点定义位置的, 但该工具目前就只能这样）能调整位于钣金表面放置角度成形工具的旋转角度, 增量按钮每次加上或减去的值是1度, 按住键盘Ctrl键, 能实现每次45°的增量值。有关该角度位置的是那和方位草图里的水平线相关的情况。能够切换切面方向的是反转工具。有这样一种选择, 能让成形工具特性位于钣金面的一侧, 又或者是位于另外一侧。这叫做配置。成形工具的特性同样是支持多配置挑选的。配置所具备的意义是能够快速获取想要的特征尺码, 当然啦, 这些给予自定义支持的尺码。链接至成形工具。当勾选这个选定时, 要保持处于插入目标零件的成形工具和父成形工具零件之间的链接行为。要是将父成形工具进行了更新, 那么在更新目标零件之际会把更改伸展到目标零件里的成形工具处。能够替换工具, 通过将其支持浏览到别的已成形工具, 用以取代现有的成形工具, 而且能让该成形工具的完整路径在上方的窗格内呈现。冲孔ID, 会显示分配给成形工具的ID, 在具有孔表的工程图里时, 能够显示冲孔ID。
