0 展开计算原理

钣金加工里, 板料弯曲之际, 外层承受拉应力, 内层承受压应力。不过有个特别的过渡层, 即中性层, 它既不承受拉力也不承受压力。中性层在弯曲进程中长度维持不变, 所以成为计算弯曲件展开长度的关键基准。要留意的是, 中性层的位置会随变形程度变动而移动。弯曲半径大、折弯角度小时, 中性层位置靠近板料厚度的中心；随着弯曲半径变小、折弯角度增大, 中性层会渐渐向弯曲中心的内侧移动。这个移动距离，我们用λ来表示。

0 计算方法

1 展开的基本公式

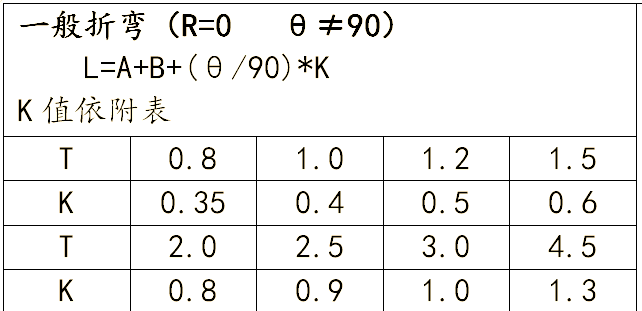

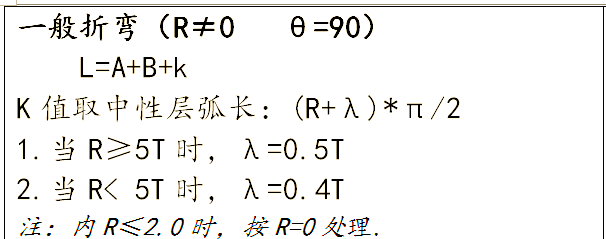

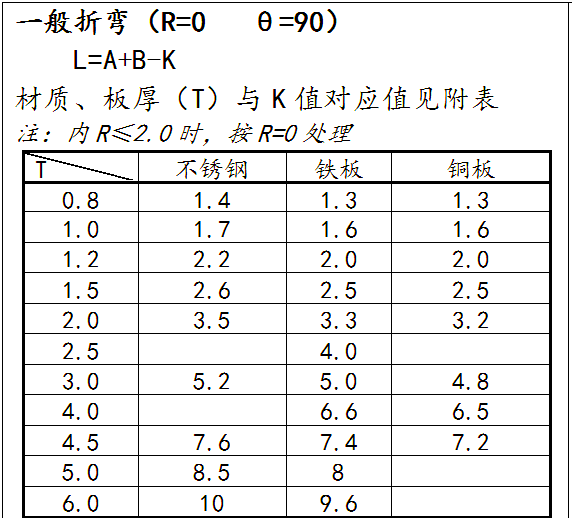

展开长度 = 料内 + 料内 + 补偿量

展开长度 = 料外 + 料外 – 补偿量

请注意, 于上述公式之内的“料内”以及属于公式之外的“料外”, 二者各自是不同计算参数的代表, 其具体含义需要按照实际情形以及具体需求来展开解读。与此同时, 补偿量的明确确定同样也是展开计算这个过程里的一项重要内容。

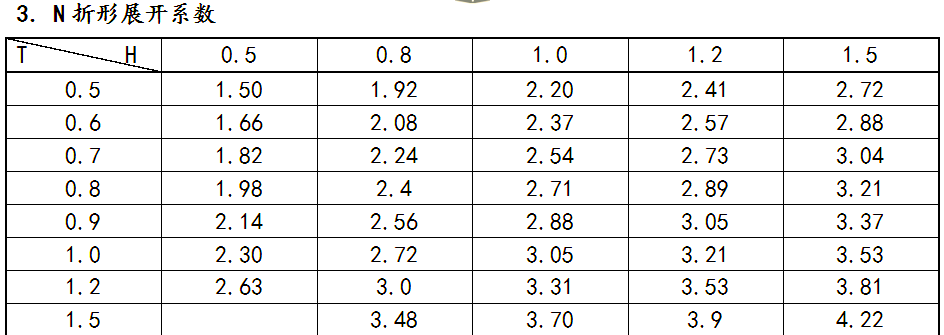

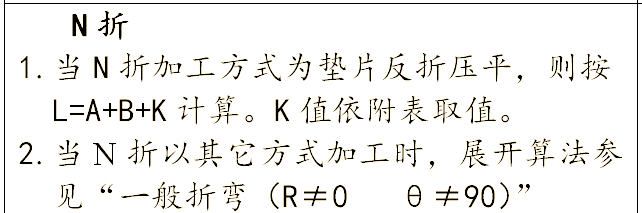

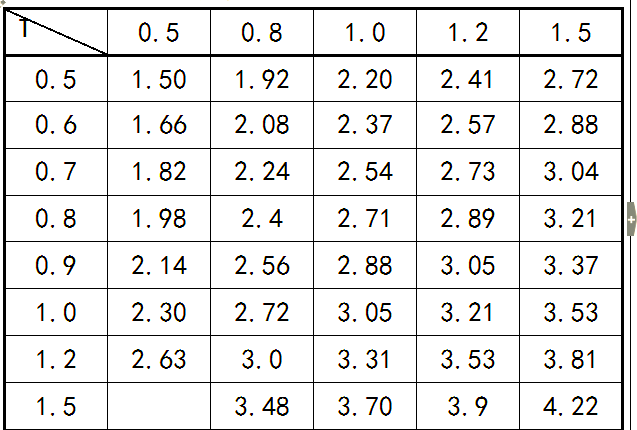

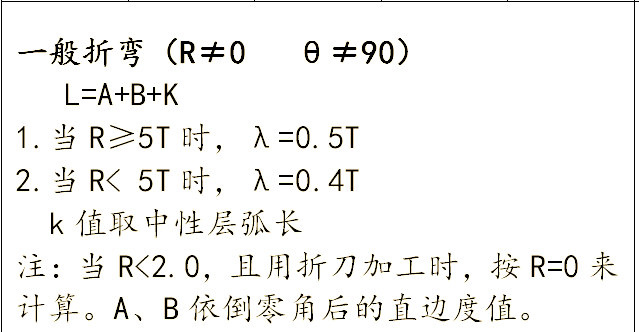

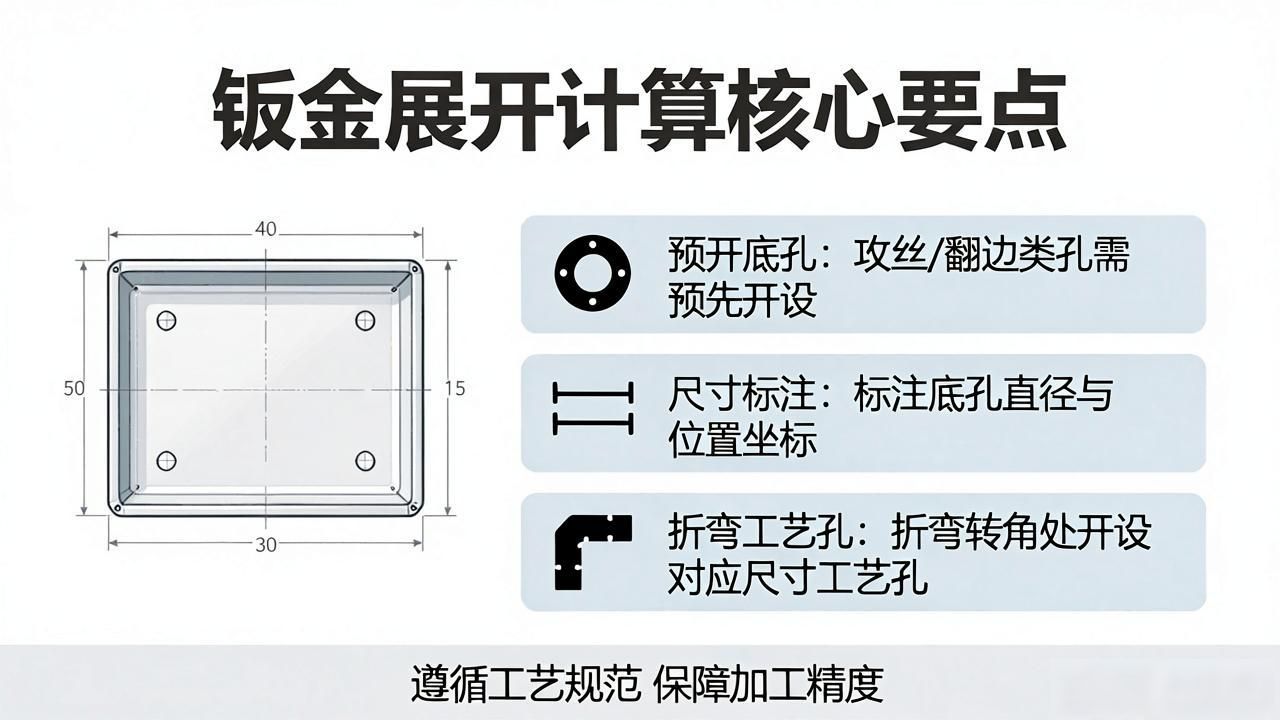

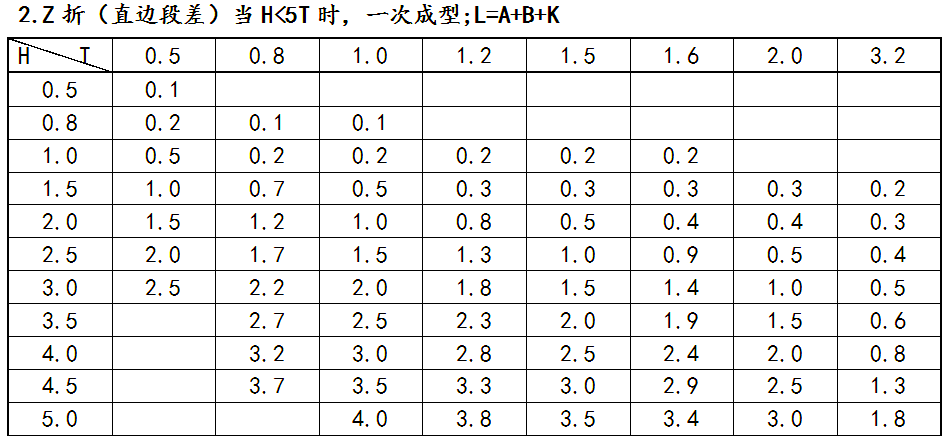

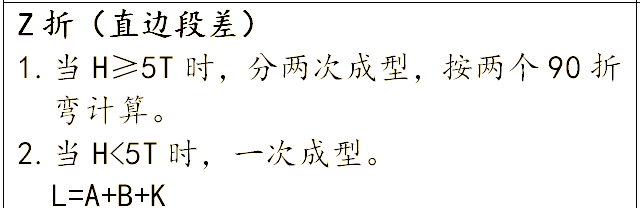

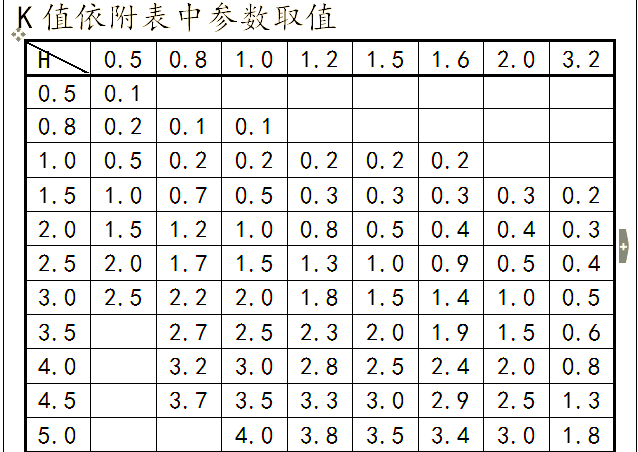

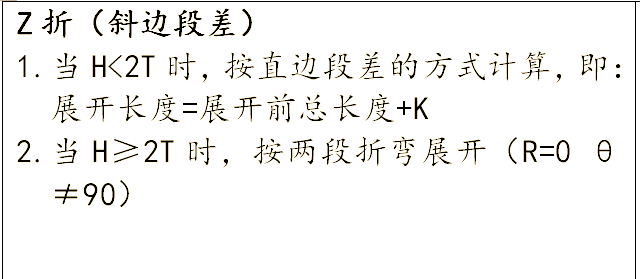

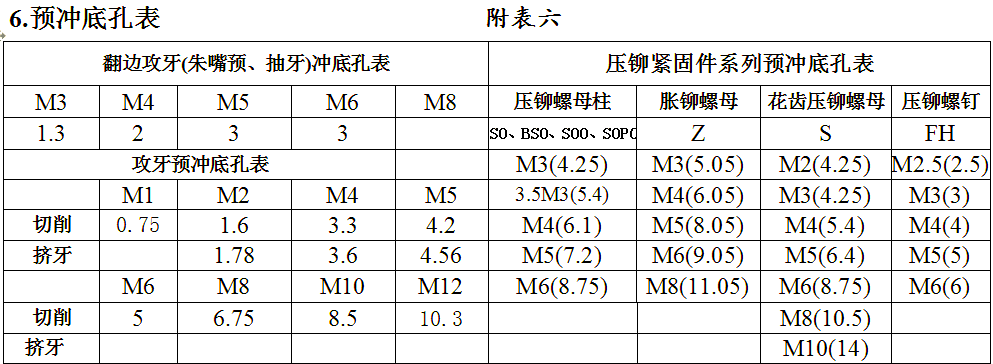

预开底孔

处于钣金产品朝着展开计算进展的历程当中, 除针对于产品的外形着手展开计算以外, 还得要去考量一部分工艺孔的预先开设。举例来说, 面对那些需要抽牙、实施攻丝、开展翻边胀铆螺母、进行花齿压铆螺母、采取压铆螺钉等一些工艺的产品, 在展开之际均要先开展预开底孔的作业。这些底孔的尺寸以及对应的位置对于后续的加工以及装配都具有极为关键的意义。与此同时, 针对一些精度方面要求并非很高、需要开展焊接打磨的产品, 我们能够于折弯转角的地方开设一个恰当合适的折弯工艺孔，以此来便利加工以及打磨操作。

1 图纸中的孔位情况分为三种

对于产品存在全包、半包以及搭边这几种情况, 对于搭边关系的产品而言, 是不需要开设工艺孔的, 要是包边板厚T小于5mm, 同样也是不需要开设的, 可是，对于存在包边并且板厚T大于或等于5mm的产品, 那是需要在转角处增设工艺孔的，这些工艺孔能够采用圆形或者U形设计, 其中长圆孔的圆心应当处于折弯线上。

展开期间, 要是发觉孔位跟折弯边毗邻较近, 折弯之后或许会致使孔形产生形变, 这时候要跟工程师交流, 判定是否先去凿出底孔, 折弯结束之后再开展扩孔处置。通常来讲, 我们能够参照以下两个公式来做出抉择: LMIN=（0 – 5）T+D/2 , 以及L1。

光面与毛刺面处理

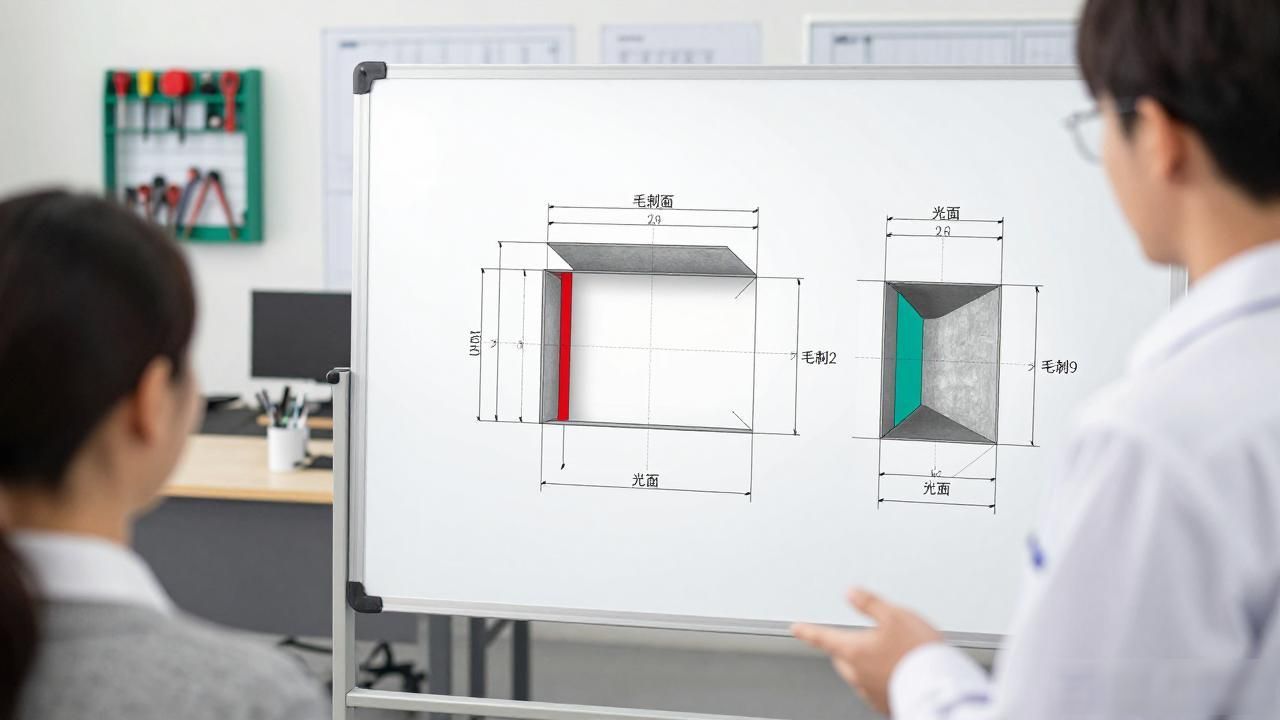

开展工作之际, 精准辨别光面以及毛刺面极为关键, 十分重要。一般而言, 要是图纸没有清晰标注, 或者客户并无特殊要求, 那我们会默认把盒子内部规定为毛刺面, 而外部当作光面。然则, 要是客户给出明确要求, 或者图纸存在明确指示, 我们就必须严格依照相关指令去开展工作, 去进行部署。

折床加工对展开的影响

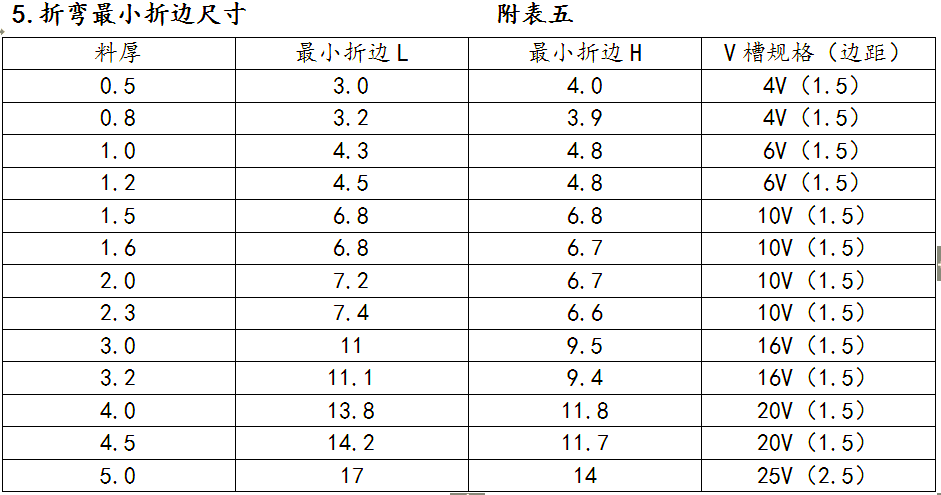

折床进行折弯加工时, 会涉及好多不同的因素, 在这些因素当中, V槽的选择起着相当关键的作用。V槽的尺寸跟材料的厚度之间有着紧密的关联, 然而最小折边尺寸是被V槽尺寸严格限定着的。具体究竟是什么样的关系呢, 可以去参见附表一。

省料放置策略

展开图检查无误之后, 我们要精心挑选最省料放置方式。通常情形下, 我们会对比X值与Y值, 挑选让材料利用率最高的摆放位置。与此同时, 要保证在排刀时程里, 展开图方向无误, 防止呈现镜像反向状况, 进而得以确证毛刺面朝向精确的方向。
