用于钣金加工重点环节的钣金展开, 其与后续加工以及成品质量直接相关联。接下来详细介绍怎样运用CAD制作钣金展开图, 涵盖基本的展开计算办法以及实战操作。

一、基本的展开计算方法

直角展开

有一种情况被描述为, 直角展开属于最为简单的展开形式, 一般是在90度折弯的情形当中被运用。

有这样一个计算公式, 它是, L等于A加上B再减去1.7乘以T, 这里面, L代表的是展开长度, A和B所代表的是相邻两边长度, T代表的是板厚, 这个1.7是冷轧板以及镀锌板的取值, 而对于其他材质来说, 就需要另行去取值了。

需要留意的事项是, 取值为1.7, 这是依据冷轧板以及镀锌板的特性得来的, 对于不锈钢板、铜板、铝板等这类材质而言, 取值会存在差异, 需要在折弯机上进行试验从而确定。

大角度展开

情况相关描述为, 大角度展开这种方式, 是适用于折弯情况的, 而此折弯情况, 则是大于90度但小于180度的。

计算公式：L=A+B-(180-α）T（α为折弯角度）。

留意事项是: 这般角度不可以当作基准来运用, 一般情况下呢, 是要在侧面进行焊接支撑才可确保角度。A跟B均是量至虚拟交叉点的。

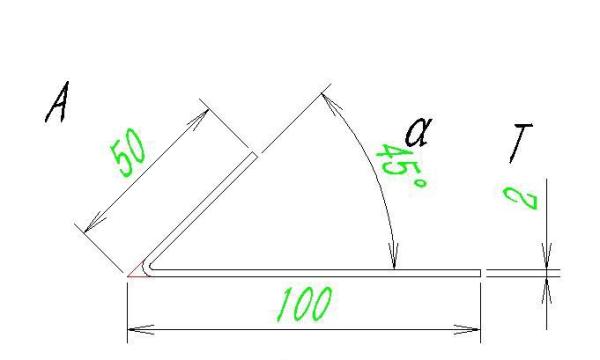

小角度展开

情况描述：小角度展开适用于小于90度的折弯情况。

计算公式：L=A+B-{tan(180-α）/2}T。

留意要点, 较小角度进行展开, 一般而言并不需要特别高的精准度, 但在开展计算之时, 务必要保证角度以及板厚的精确正确性。

二、实战操作：以简单盒子为例

确定盒子尺寸

长度为200，宽度为100，高度为80，折边为10。

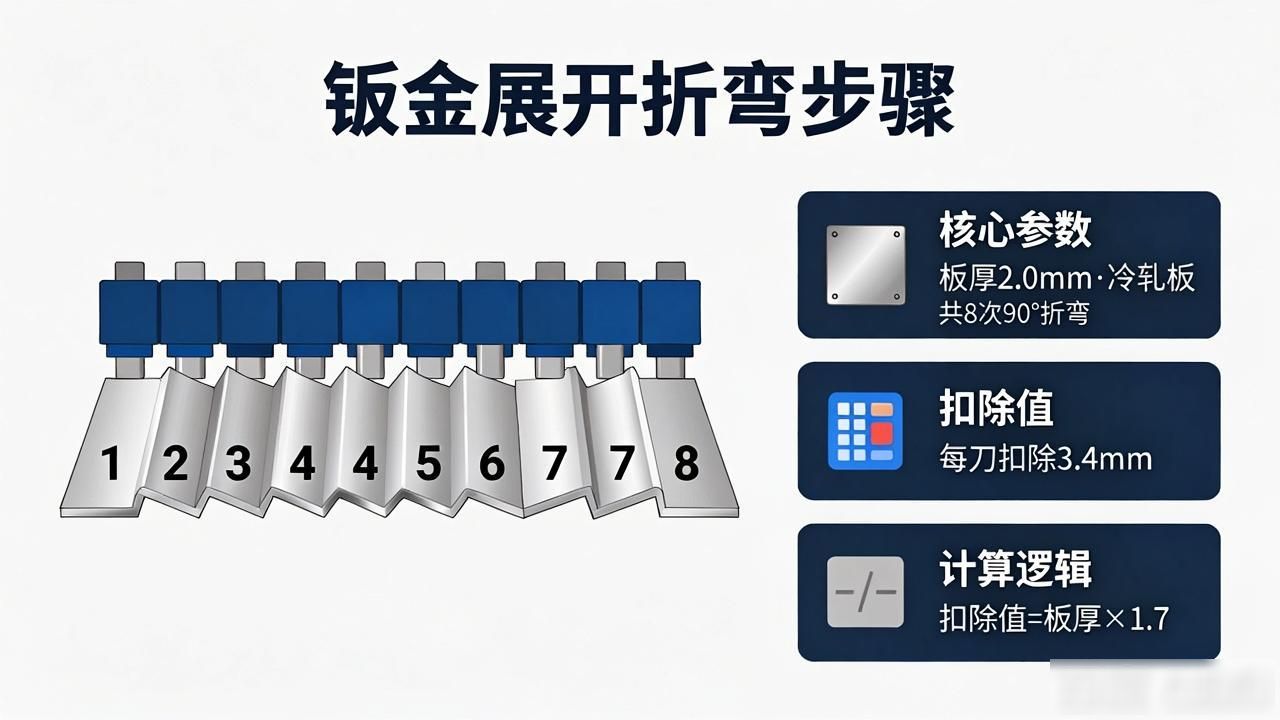

计算折弯扣除

想要实现折弯, 总共需要八刀, 具体来说, 就是从十到八十各有四刀。板厚依据二点零冷轧板来计算, 每一刀都要扣除三点四, 即二点一乘以一点七的结果。

经过90度的折弯之后, 每一边剩余的长度是80减去3.42, 结果为73.2 , 然而鉴于折弯之后的实际尺寸情况, 我们从边线各自偏移83.2（此为90减去3.42的近似数值, 目的是方便后续的操作）。

绘制展开图

将主视图复制一份，并按照上述计算偏移线。

从末端折边的中点开始, 画一条到偏移出来的线的中点的线, 之后, 以这条线的中心点为基准, 将绿色部分镜像到上面。

其他三个方向也按照此方法镜像过去。

删除偏移的线、多余的标注和连线。

将四周偏移出来的部分都连接起来，并删除内部多余的线。

调整折边宽度

宽度在水平方向的折边, 其数值是96, 然而盒子成型之后的总宽度是100, 为了防止出现挤压变形的情况, 要把数值为96的这条边, 在两边各自缩小0.2。

添加工艺孔

把板厚为1.5以及超过这个数值的钣金拿出来说, 在拼角的折边的点位上, 要开设工艺孔, 其目的在于防止出现挤压变形这种情况出现。

在连线的交点处开一个等于折弯扣除直径的孔。

经由上述那些步骤, 一个简简单单的盒子钣金展开图已然完成了, 于实际操作当中, 还得依据具体的需求以及材质的特性来进行适度的调整。
