sw钣金拆图拆分料斗展开下料。

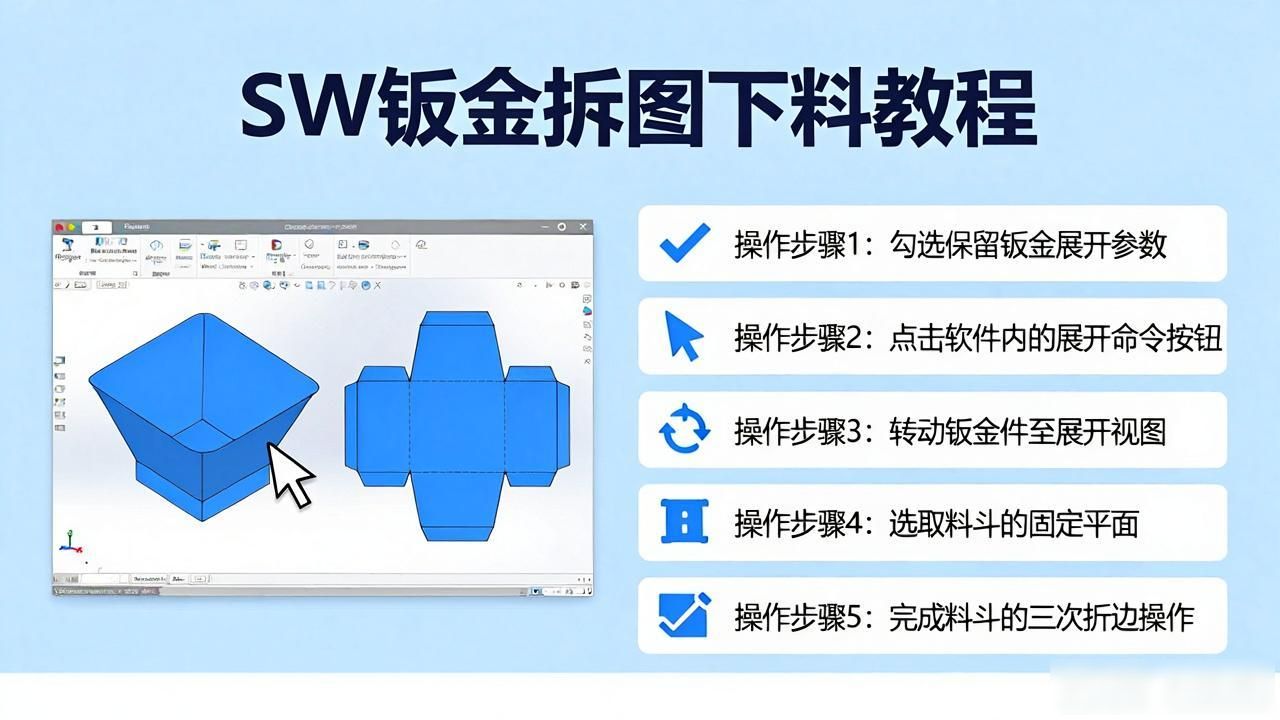

这期视频要出一个料斗展开下料, 料斗的拆图有个注意点是斜面, 斜面在拆分时, 包括转钣金时会很容易出现干涉, 拆的时候还拆不清楚,所以今天在这儿用一个分割线命令对其拆图, 最后借助软件来完成下料图和折弯图的出图。
得先制作分割线, 留意上面那个位置有一道折弯边向下延伸, 与此同时, 下面这儿存在一个料口, 此处同样有一道折弯, 因而要对这两个边做分割线相关处理。
首先, 在桃心表面草所处的位置, 以正视的方式去看待语, 将隐藏线进行显示, 此时隐藏线呈现出可见的状态。

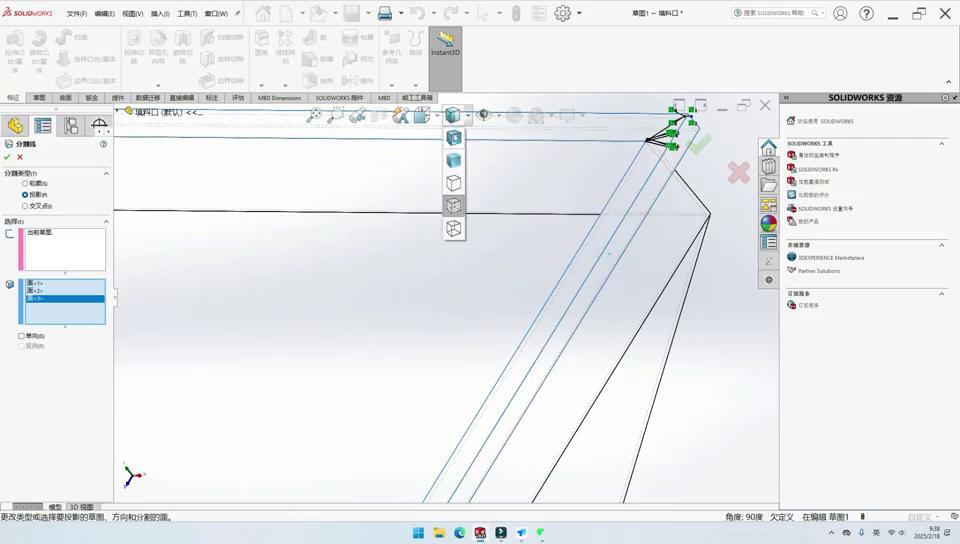

接下来根据当前的隐藏线对其进行拆图, 从该点出发, 拉出一条竖直线, 拉出一条水平线, 拉出一条四十五度线, 接着再拉出一条水平线, 凭借当前这几条线对上面这个面展开拆封。
使用的是分割线面料, 画中心线来做镜像, 用镜像实体框选镜像轴, 框选镜像的时候选底框, 再次进行镜像, 最后点击对勾。

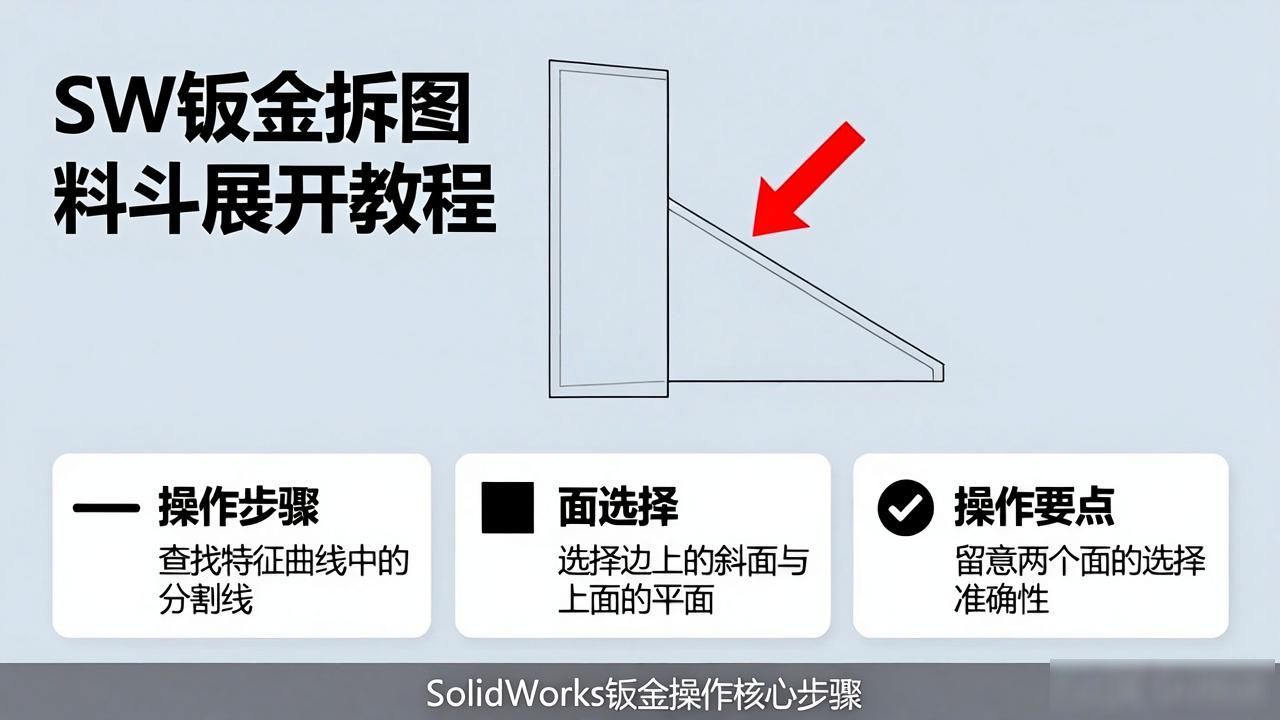

在特征曲线当中去查找分割线以实施分割操作, 针对哪一个面? 所分割的是两个面, 需要留意的是, 其中一个是处于边上的那个斜面, 另一个是位于上面的那个平面, 这边面临的是同样的问题, 这里的情况也是如此, 那么这个面是不是同样也必须选好?
这些面被分割出来的缘由是什么? 是在进行钣金转换时, 要是此处存在分割线用于边界调节, 在抓取摆件时会怎样? 软件会默认将分割线当作边界来进行转换, 此时就不易出现干涉现象了。
这是第一项质询。第二项疑问, 瞅了瞅底面, 底面此处亦是相同情形, 同样得去制作分割线, 然而于制作分割线之际要留意此角上皆设有孔洞, 故而在着手制作分割线之时绝不能对这个孔有所怎样, 将之如此朝着四十五度方向划分那般是错误的。
先这样, 再去拉条数字线往上, 这里亦是如此, 下面就不再做镜像了, 之后直接画数字线往下。
做这四条线, 其目的, 跟上面情况均等, 同样是为了, 在曲线里, 担任分割线, 去分割此面, 之后点对勾。

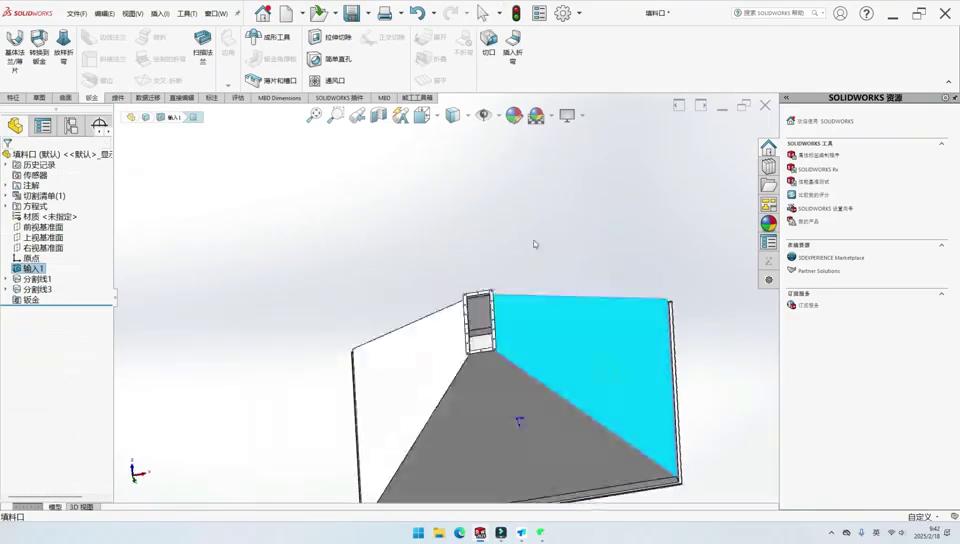

当处于这个时段, 于进行转弯转把线操作之际, 究竟能够怎样呢? 软件在默认状态下, 于实施转换钣金操作之时, 是以分割线当作分界线的, 进而将其划分成四块板。

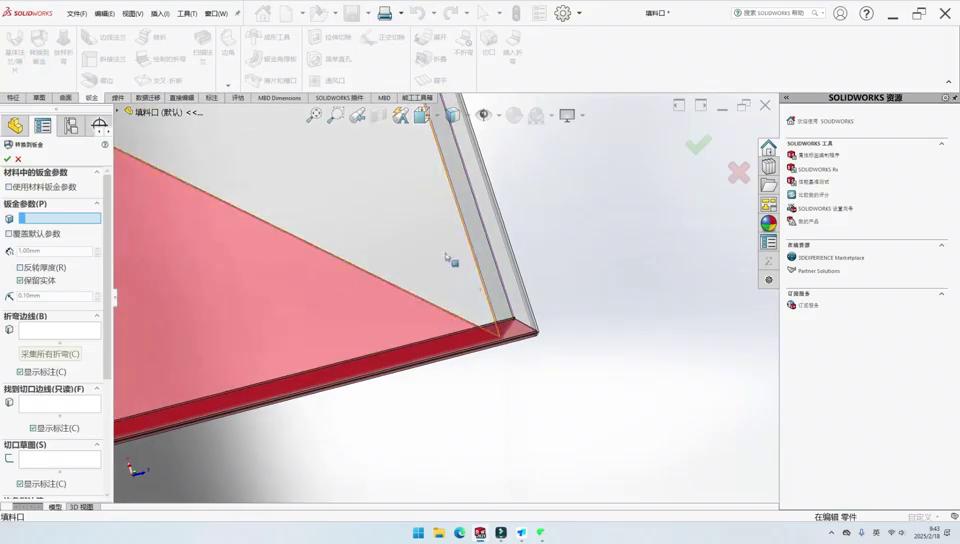

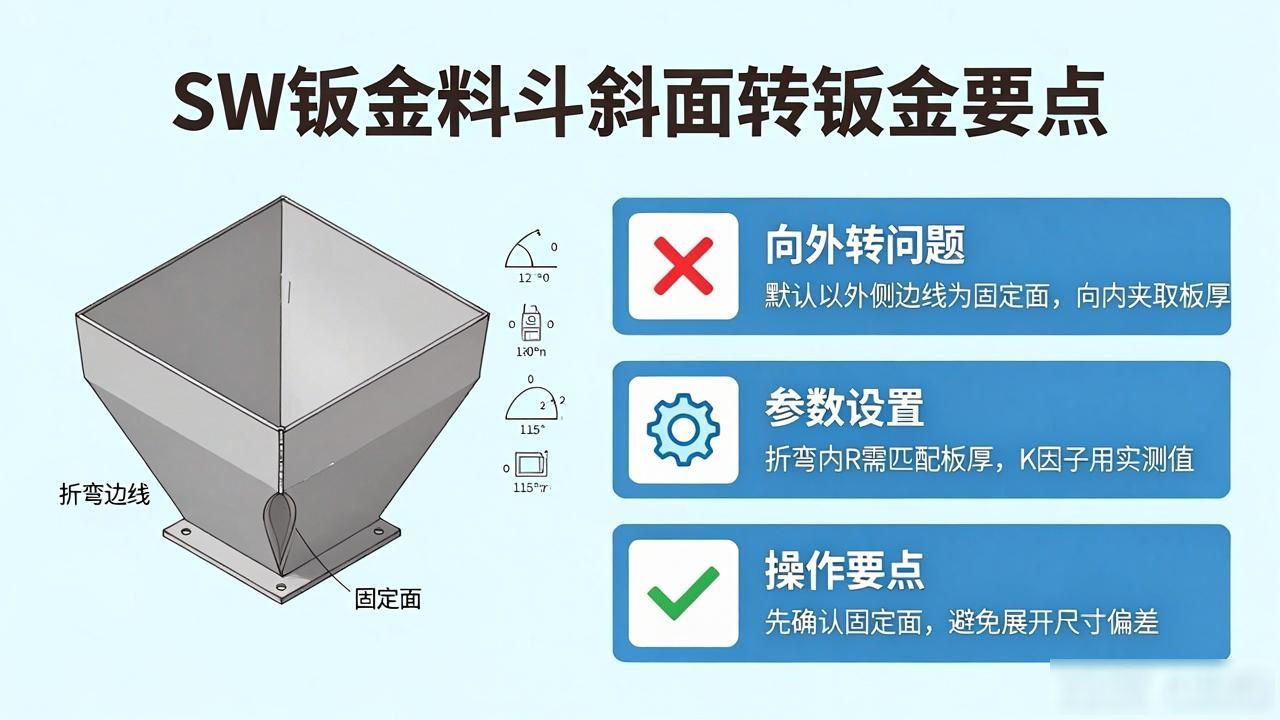

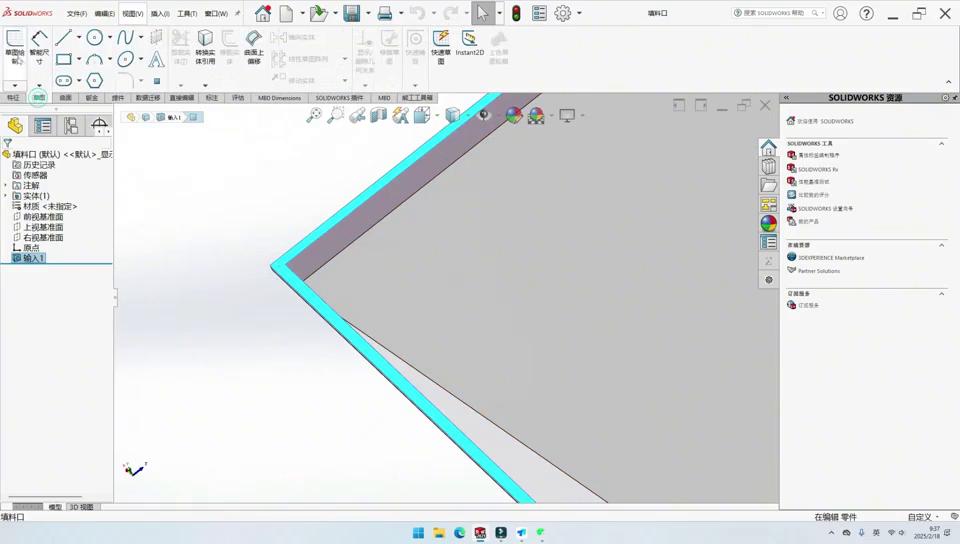

·接下来, 还有第三个, 那便是斜面, 斜面在进行转钣金操作的时候, 存在哪些需要留意的事项? 比如说, 找百姓询问向外转是否可行? 向外转存在什么样的问题? 那就是倘若向外转, 能够看到默认是以外面的这条边线作为固定面, 接着往里面夹取板厚。
倘若处于这般情形, 于转动相令板之际, 要将相令板一同转而完好, 转动之时此处就会存有干涉, 待到焊接的时候此处便会出现问题。

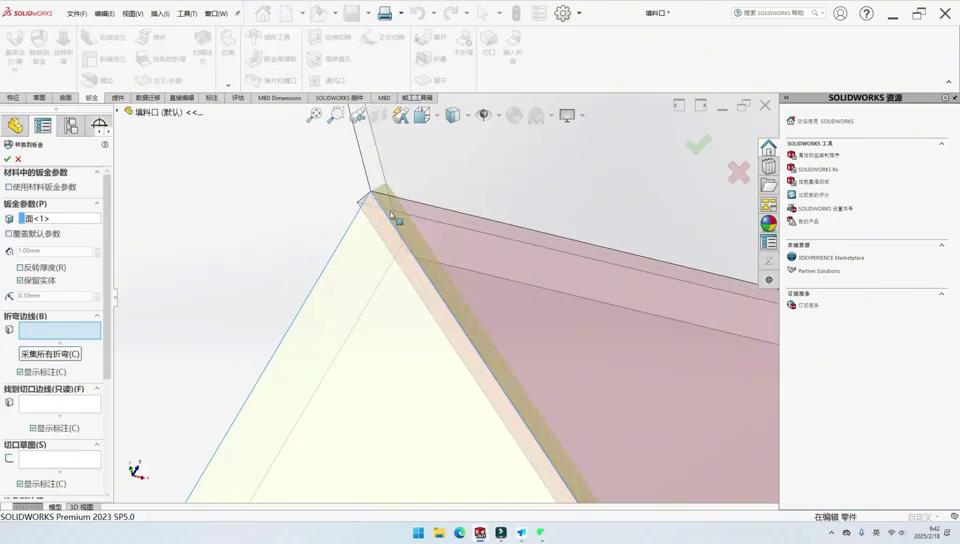

·所以遇到这种斜面, 大家在转板间选的时候, 怎样往里面选? 往里面选是不是存在干涉? 可以看一下, 选往里面的固定面, 将里面当作固定面, 接着往外加满后, 此时就能很好地避免这个地方出现干涉。
·在进行转板筋操作之前, 要先去量一下板的厚度, 这块板它厚度是2.75毫米, 从板转换到板筋这一步骤的时候, 要覆盖着之前测量板厚的数值输入2.75。

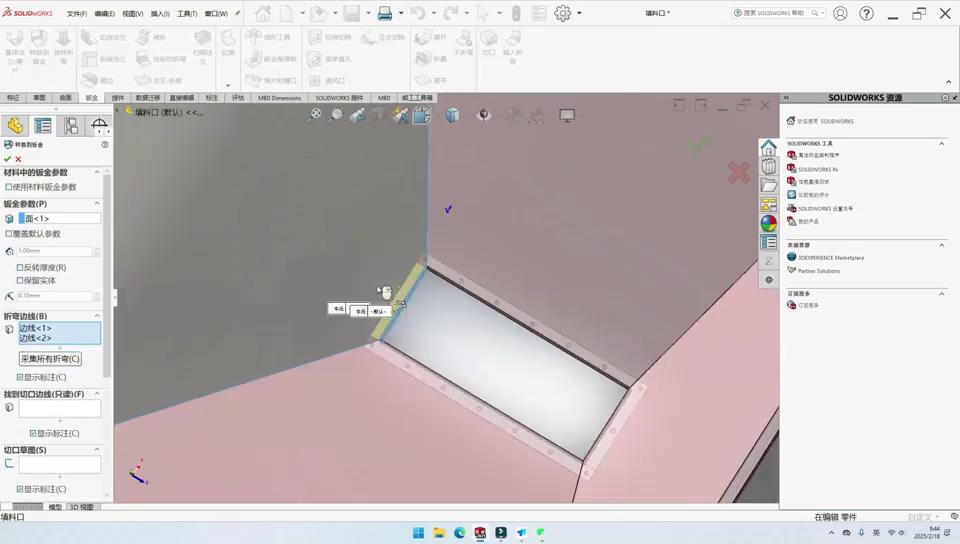

说一下固定面的情况, 之前提到要依据往里面的方向去进行选择, 朝着里面的方向选, 在这里选择折弯边, 完成旋转使之发生变化, 接着再往下到下面之处, 完成旋转又发生变化, 此处同样是进行倒折弯操作, 到了这里就宣告整个流程完毕, 点击对勾。
要是往里面去选, 此地便不会存在干涉, 并非以外面的边线往里面夹板的厚度, 而是以里面的边线往外夹板的厚度, 在这个时候, 这里默认就会流淌出一道汗珠的缝隙出来。
勾上保留视力, 点下对勾, 接着将下面这块板再次转动, 转换至钣金, 同样往里面挑选固定面, 完成折边, 完成折边, 完成折边, 就在这里。
·先是把保留cd加以取消, 接着去瞧一瞧刚才所讲的那两个斜面, 就是此处, 就是这儿直接将那个汉风流放出来了, 然后持续转动, 鉴于存在四块板, 所以把保留cd勾选上, 随后再持续转动, 进而转变为钣金。
先是四块板转完, 之后针对转完的它做批量出下料图以及折弯图, 接着去点击对勾, 最后一块板不需要勾保留实体, 直接进行选择就好了, 然后点击对勾。
达成这样的状态, 便获取到了四块板, 制作了四块板筋, 四块板进行了四次板筋的转动, 与之对应的是板筋的四个下角图, 此时能够去挑选一块板观察是否能够展开, 全部都是能够展开的, 是不是这样?
紧接着运用插件去拿出当下四块板的完成图形, 点选多实体公图点, 再点选多实体出图, 借助软件帮我们直接获取四块板的折弯图形, 其中两块是属于一块板, 因而总共仅仅是两张图。
