11 – 4火焰矫正目的: 知晓火焰矫正的原理以及特点, 难点呢: 火焰矫正的方法。2一火焰矫正的原理与特点, 借助金属局部加热后所生成的塑性变形去抵消原本已有变形, 进而达成矫正目的, 1、原理。3火焰矫正之际, 要针对变形钢材或者构件纤维较长之处金属开展有规律火焰集中加热, 并且达到一定温度, 令该部分金属获取不可逆的压缩性变形, 冷却后, 作用于周围材料产生拉应力, 使变形得以矫正。4大家都清楚, 金属材料具备热胀冷缩特性, 当局部加热时, 被加热处材料受热而膨胀, 然而因周围温度低, 于是膨胀受到阻碍, 此时加热处金属承受压缩应力, 当加热温度处于600至700℃时, 压缩应力超越屈服极限, 产生少压缩塑性变形, 停止加热后, 金属冷却缩短, 结果加热处金属纤维比原先还短, 因而产生新变形, 火焰矫正凭借金属局部受热引发新变形矫正原先变形, 故而, 明白火焰局部受热引起的变形规律, 是把握火焰矫正的关键。5 1火焰矫正能够获得相当大矫正力且矫正效果明显；2特点火焰矫正不但适用于钢材, 而且更多时候用以矫正不同尺寸以及不同形式各种钢结构的变形。6 2火焰矫正所用设备简单,方法灵活, 操作便捷。

2、特点被广泛应用于金属结构制造过程里各种变形的矫正, 像是用于船舶、车辆、重型机架、大型容器、梁的矫正等。火焰矫正会消耗金属材料部分塑性储备, 对于特别重要的结构、塑性或脆性很差的材料要慎重使用。对于有淬火倾向的材料, 采用火焰加热时, 喷水冷却要特别慎重, 二、影响矫正效果的因素, 当加热方式、位置和火焰热量都同时, 所获得矫正变形的大小与工件本身的刚性有关。工件刚性越大, 变形越小 ；相反, 刚性越小, 变形越大。加热位置因加热金属冷却后都收缩, 所以总是把加热位置选在金属纤维较长的、需要收缩的部位。用不同的火焰热量加热, 能获得不同的矫正变形能力。若火焰热量不足, 加热时间长, 会降低工件上的温度梯度, 使加热处和周围金属温差小, 降低矫正效果。火焰矫正所获得的矫正能力和加热面积成正比。达到热塑状态的金属面积越大, 得到的矫正力也越大。所以, 工件的刚性和变形越大, 加热的总面积也应越大。

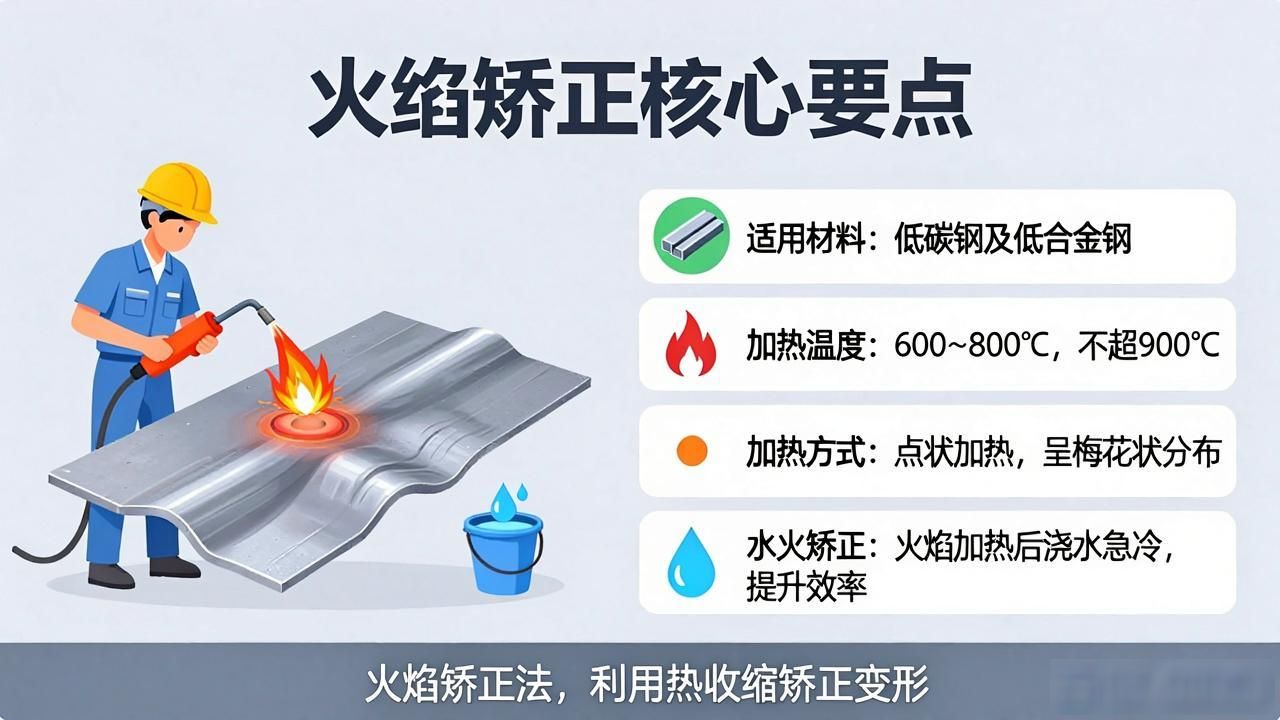

在必要的情形之下, 能够进行多次加热, 且位置要错开, .125．对于冷却方式而言, 金属冷却的速度, 对于矫正效果来讲, 并没有显著明显的影响, 当火焰加热之时, 要是浇水急冷的话, 能够提升提高矫正的效率, 这样的一种方法, 被称作是水火矫正, 此方法应用于用于低碳钢和低合金钢, 水冷的话, 可以缩短减少重复加热的时间间隔;.13三、火焰矫正的加热方式, 运用火焰在工件之上做圆环状移动, 均匀地加热使之成为圆点状, 依据根据需要能够加热一点或者多点, 多点加热呈现呈梅花状, 就如同图1所示, 为点状加热;.14型材或管材大多数多呈直线排列, 加热直径会随着板厚增大而增大, 不过但一般不会小于15mm, 点间距离会随着变形增大而减小, 通常一般在50~100mm;.152．线状加热火焰沿着一定方向直线移动并且同时做横向摆动, 以此来形成具有一定宽度的条状加热区;.162．线状加热横向收缩大于纵向收缩, 其收缩量会随着加热区宽度的增加而增加, 加热区宽度通常为区板厚的0.5~2.0倍, 一般大概约为15~20mm, 加热线的长度和距离要视工件和变形情况来确定而定, 线状加热大多用于矫正刚性和变形较大的结构;.173．三角形加热 将火焰进行摆动, 使得让加热区呈三角形;.183．三角形加热三角形加热, 越靠近板边, 收缩越大。

三角形的那个顶角, 大概是 30°, 其高度应当是腹板高度的二分之一到三分之一, .19 四、火焰矫正有着工艺上的些要领, 这包括: 要清楚知晓结构的材料是什么以及它具有怎样的特点, 要去分析结构变形呈现出的特点, 要采用中性火焰, 要考虑矫正因素所产生的影响, 掌握住变形的规律从而减少工作量并且保证质量, 还能够同时对结构施加外力, .20 总之, 火焰矫正的操作是灵活多变的, 并没有固定不变的模式, 进行操作的人应该凭借实践去掌握它的变形规律, 积存实践经验, 如此才能够获得较好的矫正效果, .21 小结: 所涵盖的内容有火焰矫正的原理及特点, 影响矫正效果的那些因素, 火焰矫正的加热方式, 火焰矫正的工艺要领, 作业内容是 P18 第 9 题 1? 、第10题、第11题、第12题。
