有一类被称作大型法兰的东西, 它是那种超出了中国相关部门所规定尺寸的法兰, 一般而言指的就是上述尺寸的法兰盘, 这样的产品全部都是焊接而成的产品, 不存在丝扣, 丝扣产品经常会用到的规格是从DN15到DN100的这一范围, 在中国法兰标准GB/T9119 – 2010之中, 处于0.25MPa到1.6Mpa的压力标准里较大的尺寸就是这类大型法兰, 到了2.5MPa压力标准中较大尺寸就到了DN800, 此类法兰盘的制作都需要施工方提供图纸之后才进行生产, 其生产工艺包含锻造、卷制以及拼接这三种。产品尺寸过大只能是用卷制及拼接的工艺。
大型法兰于运输之际需要留意: 3米（含此数值）以上的产品于订立合同之时得关注运输相关事宜。高速公路抑或普通高架桥之限制高度是4.5米。法兰本身具备3米的直径, 加之货车自身大概1.5米的高度, 将会无法通过。倘若进行横向运输, 3M的大型法兰亦会超出车道的宽度, 故而不管是竖着运输还是横着运输均是个难题。配送层面的问题倘若解决不妥, 会于运输方面造成特定的困难。法兰需借助分段生产的工艺予以完成。之后前往施工的现场实施拼接。

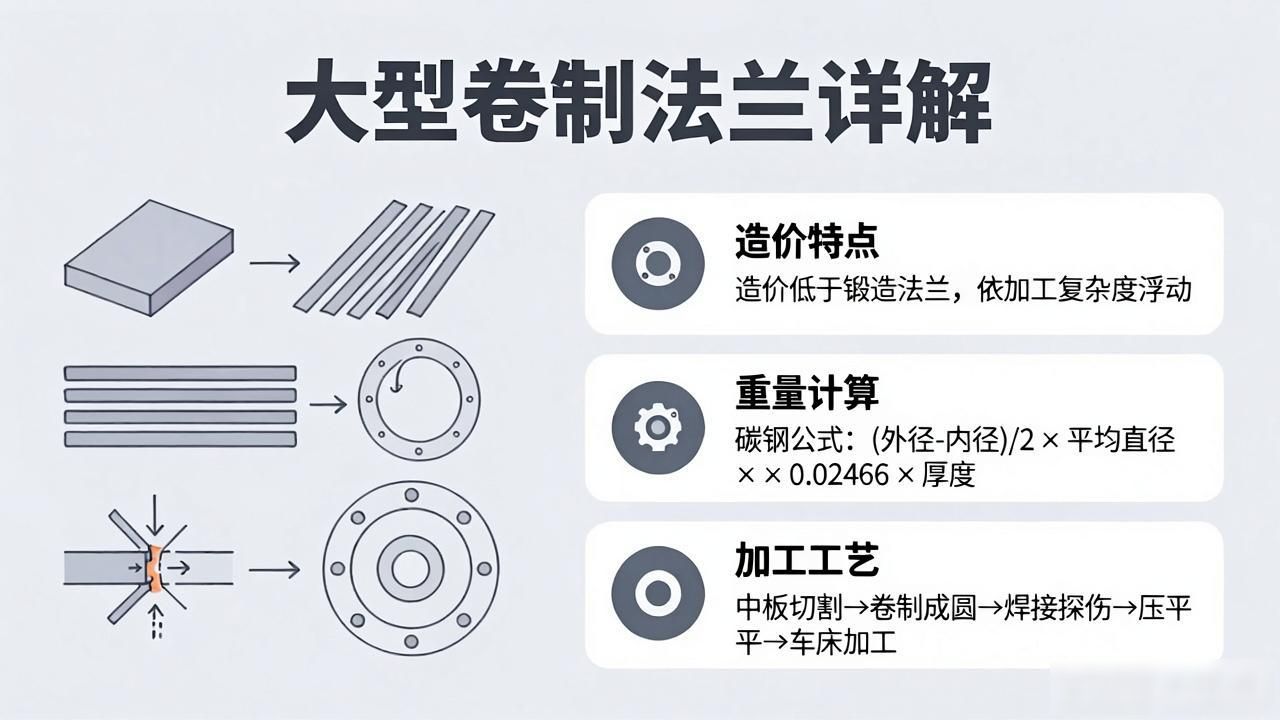

大型法兰的产品工艺, 首先要把中板切分成恰当的条子, 条子的长短依照大型法兰的规格不同来确定, 接着使用卷环机把条子卷成圆圈模样，用焊条将接口处焊接得较为牢固, 焊口处需要进行X光谱检验, 之后运用压力机把它压平, 再用车床开展加工水线以及倒角等等工艺, 随后是利用分度盘配合钻孔机来进行螺栓孔打孔方向的加工, 在打螺栓孔时不得把螺栓孔打在存在大型法兰焊口的地方, 以上是一整套大型法兰的制造顺序！
卷制法兰的造价相较于锻造的要低一点, 然而存有一些尺寸极大的法兰是无法通过锻造制成的, 这种产品大多依据理论重量来计算重量, 在进行计算期间, 水线、止口、螺栓孔、倒角的重量是不会被减掉的, 平板类产品价格较为低廉, 不过要是存在加工燕尾槽这一类工序或者是厚度特别薄的大型法兰其价格就会高一些, 缘由在于一个是加工工艺繁杂, 另一个是薄产品与厚产品所耗费的工序是相同的, 理论重量是按照下面的公式来予以计算的。
对于大型法兰进行加工之际, 所需要留意的事项究竟都包含哪些方面? 接下来, 由我们的技术人员为您梳理出了以下这几条。
1、大型法兰退火时的温度, 是不是抵达了规定的温度呢, 大型法兰的处理大多采用固溶热处理办法, 这也就是人们平常所说的“退火”, 其温度的范围是在 1040至1120℃。你能够借助退火炉的观察孔来进行观察, 处于退火区的法兰管件应当呈现为白炽状态, 然而却没有出现软化下垂的情况。
2、大型法兰拥有的保护气压力, 是为了避免大型法兰产生微漏情况, 炉内的保护气需要维持特定的正压, 假设该保护气是氢气的话, 正常的要求便如同上述所说那样。
3、退火时所使用的气氛, 对于大型法兰而言, 通常是采用纯氢当作退火气氛, 这种气氛的纯度是很高的, 要是气氛当中的另一部分是处于惰性的气体情形状况下的话, 那么其纯度也能够稍微低一点儿, 然而却不能够含有数量过于多的氧气, 加上水汽也是不行的。
4、大型法兰加工铸造时, 炉内存在水汽, 面对这种情况, 需要从两方面着手检查, 一方面要查看一下炉体材料是不是干燥的, 在初次装炉的时候, 炉体材料必须要进行烘干处理；另一方面要检查进炉的每一个法兰管件, 看看是否残留了过多的水渍, 尤其是那些法兰管件上面要是存在孔的话, 千万不能让水漏进去, 不然的话, 炉子自身原有的气氛就被完全破坏掉了。
5、对于大型法兰炉体的密封性而言, 大型法兰光亮退火炉应当处于封闭状态, 要与外界空气相互隔绝；要是采用氢气作为保护气的话, 仅有一个排气口是处于畅通状态的。进行检查所采用的方法是, 把肥皂水涂抹在退火炉各个接头的缝隙之处, 查看其是否存在跑气的情况；其中容易出现跑气现象的位置是退火炉进管子的部位以及出管子的部位, 在这个部位的密封圈极其容易出现磨损, 所以要经常进行检查并且经常予以更换。
大型法兰的材质包含不锈钢304 , 不锈钢316 , 不锈钢316L , 不锈钢2205 , 不锈钢2507 , 不锈钢201 , 不锈钢304L , 不锈钢321等 , 还有碳钢A3 , 碳钢Q235 , 碳钢A105 , 碳钢10# , 碳钢20# , 碳钢Q345 , 碳钢A182 , 碳钢16MN等 , 另外也有合金钢 , 15Mo3 , 45Cr , 50Cr等材质。
