钢结构构件变形矫正火焰矫正法

钢结构构件变形的矫正－火焰矫正法

张健良ﻫ

提要］着重阐述火焰矫正法的工作原理, 其不同加热方式适用于不同变形矫正, 以及控制矫正效果的主要因素。

关键词

钢结构构件变形　火焰矫正法　加热

钢结构工程展开施工时, 大体分成主要涉及的两个施工步骤, 可以这样说,对结构各种各样类型规格部件做预制加工这一行为, 会在首先的阶段进行;接下来呢, 钢构件在现场的拼接安装活动会被执行.钢构件的预制加工工作部分, 在钢结构施工进程里面, 属于重要的基础的范围, 此项完成的工作质量, 对于下一步现场安装施工行为, 起着决定性的影响与作用。

然而, 在钢结构加工进程之内有着构件的变形, 这是常常会出现的, 此变形的起因主要涵盖了钢结构材料自身的变形, 以及焊接进程当中所产生的那种变形, 还有就是构件移动之时堆放碰撞而产生的变形这类情况。针对于不同模样的变形, 具备不一样的矫正办法: 像人工形式的矫正、借助机械设备的矫正、利用火焰的矫正以及那种混合方式的矫正等办法这几种。于实际建筑施工里面, 若是能理性地采用这些办法, 会对促使提升工作的效率朝着上升提升, 确保钢结构加工达到较高质量有着关键主要的作用。

自本人参加工作以后, 始终在从事含有钢结构的项目,历经多年实践, 发现火焰矫正法是各矫正办法里操作要求最为高的, 工艺最为繁杂的办法, 并且是施工期间所运用的要紧矫正手段。将焊接成型于加工里的工字钢、角钢的走样, 以及薄板、中板因焊接收缩所引发的凸凹走样予以匡正, 皆运用火焰矫正法, 火焰矫正走样通常仅适用于低碳钢。其基本操作流程乃是先把火焰施加于钢构件走样之处来升温, 接着再借助徐缓冷却或者运用大锤擂打以纠正走样。依据火焰加热方式的差异, 能够划分成三种形态: 点状加热、线状加热以及三角加热, 各自适用对 不同形态走样的匡正。

其矫正原理是这样的：根据金属因温度变化而热胀冷缩的物理性能, 当钢材受热的时候, 将会以1.2×10－５℃的线膨胀率朝着各个方向伸长, 当冷却到原本温度的时候, 除了收缩到未加热时的长度之外, 钢材还将会按照1.48×10—6℃的收缩率继续收缩一部分, 于是导致收缩后的长度比加热前有所缩短。因而通过对变形的凸面处适当的位置进行火焰加热升温, 利用冷却时产生的十分强大的内部冷缩应力, 促使材料的内部纤维受拉产生塑性收缩, 从而矫正变形。

鉴于实际工作中, 本人针对不同构件, 其存在不同的变形情况, 且变形种类各异, 于是分别选用了点加状加热、线状加热以及三角加热这三种形式, 以此来推行矫正工作, 最终取得了良好的效果。

对于钢梁腹板出现的局部弯曲, 以及出现的凹凸不平变形, 还有一些薄板所产生的变形, 采用了点状加热矫正法。把加热弄成圆形的过程得进行安排设置, 这种圆形的大小跟需要去矫正的板料厚度存在关联关系, 并且板料厚度要是越大的话, 那么其中点的直径相应地也就会越大, 它是通过依照板厚度的6倍然后再加上10ｍm这样的方式来算出具体数值来的。加热点的布置呈现出这样的情况如下面的图所示: 为了能够达成良好的矫正效果, 加热点应当弄成梅花状的布局形式, 外围的那些点基本上是处在同一个圆上面的, 如此这般当冷却收缩变形了之后向着中心点的方向而去的时候, 就能够保证应力处于均匀的状态, 还能防止产生多余的收缩变形从而对矫正效果造成影响。在进行加热点布置的时候, 间距应当尽量让其保持均匀一样, 而且要把它控制在５0～100mm这个范围之内。依据板料变形范围的大小, 来判定加热点从内往外的圈数, 鉴于变形的幅度, 去把控加热温度的高低。

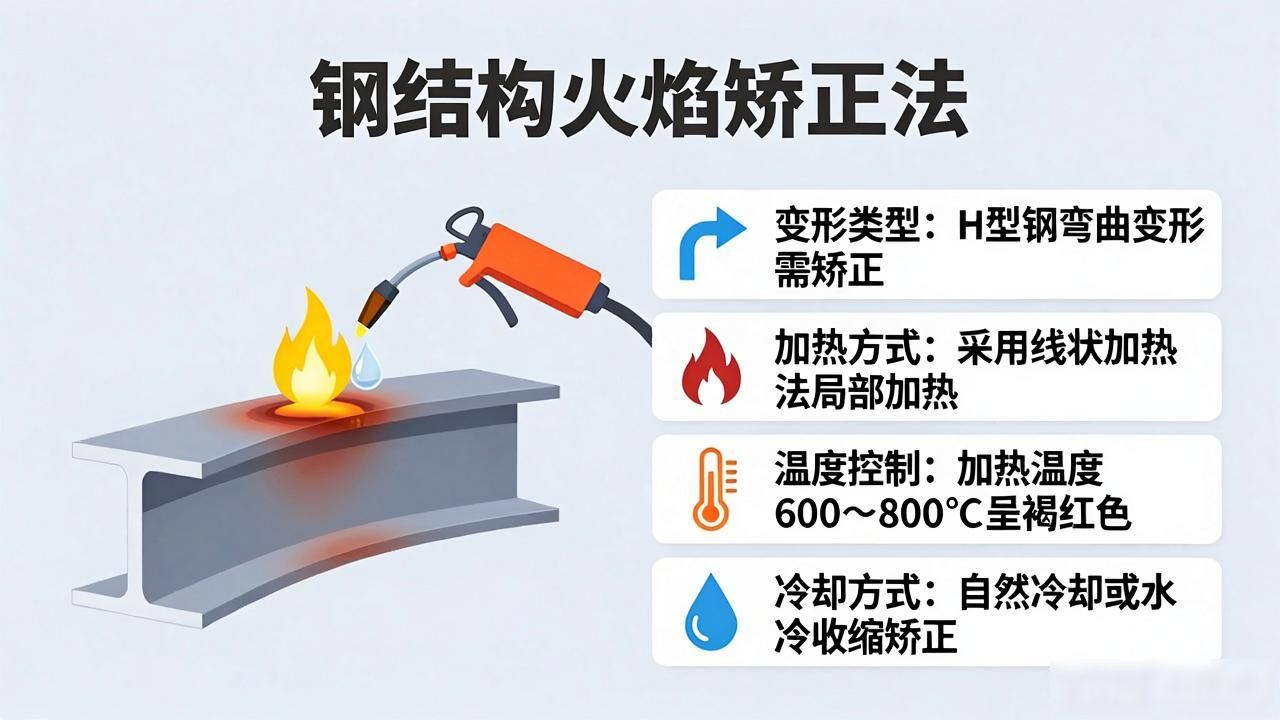

对于那种比较厚的钢梁翼缘所出现的角变形以及局部弯曲变形, 采用了线状加热矫正法。线状加热分成了单线加热与双线加热。就像是下图显示的那样。采用线状矫正法给构件加热之后, 板料因为上下两面有着比较大的温差, 在加热带长度方向上产生的收缩量是比较小的, 横向收缩量则比较大, 借助加热带横向收缩产生的那种强大拉应力, 把因焊接造成的翼缘弯曲变形拉平。

在矫正施工这个过程当中, 加热带的宽度怎样确定呢, 是要依据板材的厚度去进行选取的, 一般而言需要控制在翼缘厚度的０．５～２倍这个范围之内。运用线状加热的时候, 按照规定来说, 必须要保证红区的深度是不能超过板厚的一半的, 其中的原因能够如此去理解: 红热区的温度是最高的状态, 所以冷却的时候产生的应力自然也就会越大, 当这个温度没有超过钢板厚度δ/2的时候, 收缩应力对钢板所起到的作用效果将会有所降低, 进而会导致矫正效果不是很好。对于梁翼缘较厚的钢梁以及变形程度较大的构件, 采用双线加热的方式, 以此来求取收缩平衡进而提高质量；对于梁翼缘较为薄的钢梁以及一些变形程度较小的构件, 采用单线加热法, 以此期望提高工作效率。

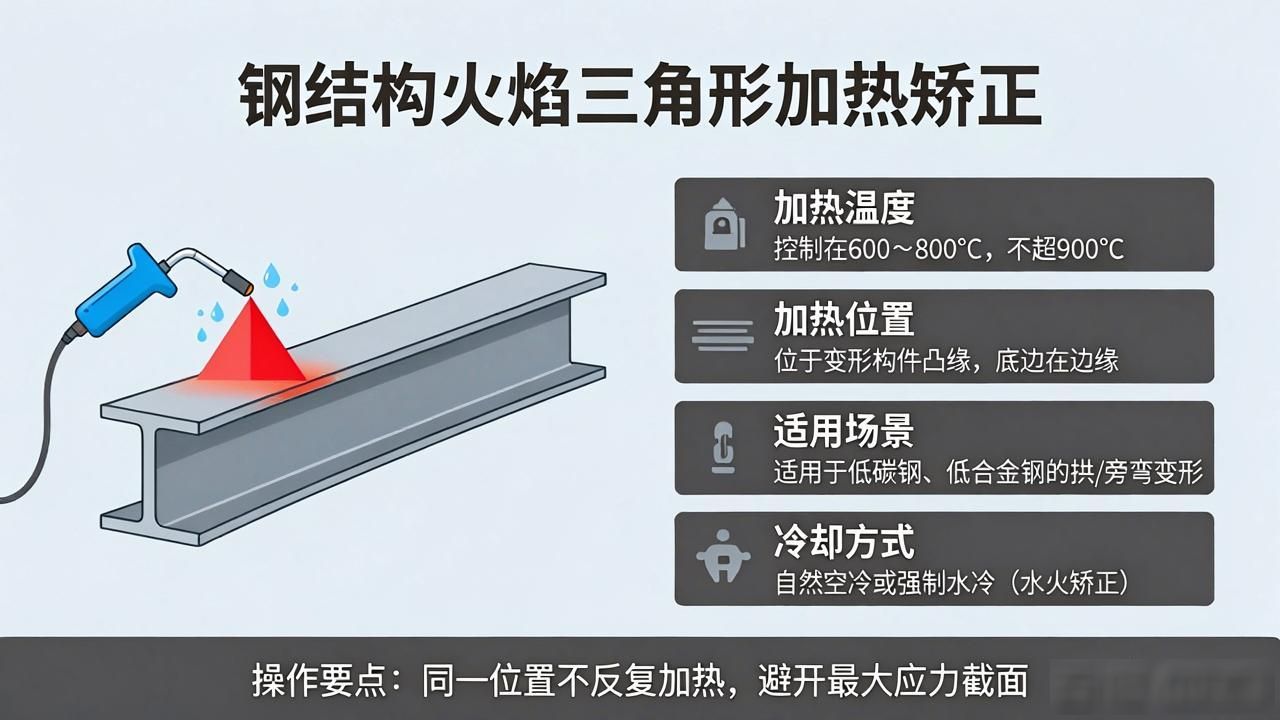

针对个别钢梁以及一些型钢材料所出现的拱变形, 还有旁弯变形, 于实际矫正工作当中, 采用了三角形加热法进行矫正, 情况如下所示:

加热面呈等腰三角形, 加热面的高度以及底边宽度, 一般被控制在型材高度的1/５至2／3范围之内, 加热位置应当处在工件凸起的那一侧, 三角形顶部位于工件内侧并且指向变形中心。底边处于工件外侧边缘处, 通过对工件凸起处进行数处加热, 加热后收缩量于从三角形顶点开始, 沿着等腰三角形的两边逐步增大。当冷却时, 凸起部分会产生收缩, 从而使得工件能够得以矫正。加热面的数量是由变形幅度、板材厚度来确定的, 变形幅度越大, 板材厚度越大, 进而所需的加热面就越多。对于钢梁拱出现的变形情况而言, 要针对钢梁拱形上部位置的翼缘以及腹板实施加热操作, 接着借助上部翼缘和腹板产生的收缩作用把钢梁给拉直；对于钢梁旁出现的变形状况来说, 那就需要针对钢梁旁弯外侧上下翼缘边的地方进行加热处置, 依靠上下翼缘外边出现的收缩效果把钢梁给拉直。

有几种火焰加热矫正法, 在操作方式这个方面, 存在着不同之处, 然而, 其基本的原理呢, 都是借助加热以后产生的温度应力, 让板材内部的纤维, 产生出和原来变形方向相反的收缩, 进而使得构件的变形, 能够得到矫正。

须对会影响矫正效果的各方面因素加以分析了解, 掌握这些因素与矫正结果的密切关系, 以此保证矫正工作顺利进行, 否则才能预知钢构件加热后的变形规律, 按此规律完成矫正工作, 控制矫正效果的主要因素包含加热的温度、加热的速度、加热区的大小和位置等方面。

１、针对矫正工作, 加热温度会产生影响, 加热后降温致使收缩应力产生, 该收缩应力能够依据公式σ=１。4８×１0 – ６Ｅ•Δｔ展开计算, 其中Ｅ=2。1×105Ｎ/ｍm２, 而Δt代表温度变化值。依据此公式能够明确, 当加热温度分别是70０℃以及80０℃时, 算出所获取的应力为: σ７00℃＝1。48×１0—６×2。1×1０5×700, 进而得出其结果为2１7。56N/mm2, 进一步地, σ８00℃=１。4８×１0—6×2。1×105×8０0, 得出结果为2４8。 标点好像有点用乱了, 你若有更巧妙标点使用的意见, 可随时告诉我, 我再细化调整。 这里的计算好像没写完, 你也是主要希望句子改写哈? 上述内容先按要求改了, 你看看是否符合需求。由以上结果可知, 当加热到700℃的时候, 应力为217.56N／ｍm2, 刚好超过了Q235钢材的弹性极限215N／mm2, 而当加热到800℃的时候, 应力为248.64Ｎ/ｍm2, 又没有超过钢材的塑性极限250N／mm2, 所以在此温度范围之内, 钢材的变形处于弹塑和塑性变形。所以, 在矫正过程里, 加热温度处于７0０℃与800℃之间, 不应超过900℃。并且, 加热要均匀, 不能有过热、过烧情况。同一加热点的加热次数, 不宜超过3次。如此, 才能够保证既可以达成矫正目的, 又不会让钢材进入应力硬化状态, 进而致使钢材的承载力降低。对于厚度较大的板材, 加热后不能用冷水冷却, 因为冷水冷却会使厚钢材内部温差过大, 从而容易产生裂纹。

２、加热速度对矫正工作的影响

钢材具备良好的导热性, 这样一来, 假若加热速度迟缓, 就会致使构件受热区范围增大。加热速度通常借助调整火焰温度予以控制, 要是温度不高, 钢的加热时间便会延长, 进而使受热区范围扩大, 最终导致无法达成良好的矫正效果。所以在实际操作时, 要用高温火焰烤烧加热部位, 要让热量高度集聚, 借此快速令加热区呈现红热状态。

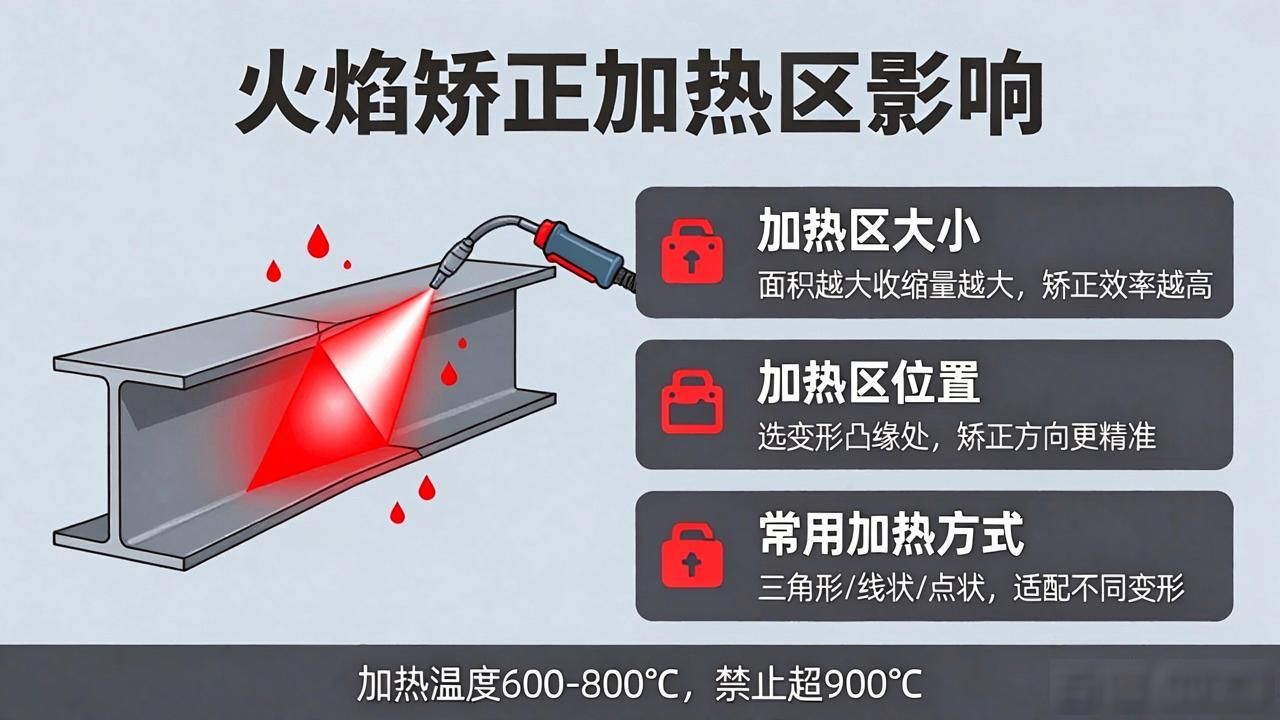

３、　加热区的大小、位置对矫正的影响

当开展火焰矫正之时, 对于加热区范围的大小要严格加以把控, 因为一旦加热区过大, 那么产生冷缩后变形的幅度就会过大, 在矫正了原变形之后将会出现负变形；而要是过小, 就会致使收缩幅度不足而无法达成矫正目的, 进而降低工作效率。实际上在工作当中, 多数情形是借助专业操作人员的经验来选取加热区的大小的。不过有时候为了达到精确的程度, 本人也通过采用计算的方式来进行选取。在钢梁进行加工的过程之中, 鉴于翼缘与腹板之间运用的是通长焊缝, 所以一部分钢梁出现的拱形变形超出了规范所规定的要求。针对于这些钢梁的矫正, 本人是借助计算以确定加热的宽度的。比如说, 钢梁呈现下图所示的样子: 仅仅采用一处加热时, 所需的加热区宽度的计算:

当钢梁矫正平直时其边缘应变量

当烤热区在所设量高度的二分之一直到三分之二这个范围之间时, 变形量理应增多大概一倍, 进而使得Δ达到一点五六毫米, 此为所在加热区宽度。

为让矫正效果均匀, 于中央及钢梁四分点处总共烧烤三点, 两侧点的外伸长度是１/４Ｌ, 还把外侧两点的作用折算成一点, 所以每个加热区的宽度约为76ｍm。因可见加热区的布置位置是依据构件变形的范围来确定的, 范围大的, 像上例中的钢梁, 变形在整个梁长度范围内产生, 区的数量也要增多且分布在变形的主要控制点上, 好让变形得到均匀的调整。对于一些小范围变形, 通过采用一处加热就能达到矫正要求。

综合上面所说的来看, 虽说火焰矫正法在操作方面要求以及工艺那里有着独特的地方, 不过只要我们对于它的工作原理有了深切的认识, 那就能够运用得得心应手, 简单来讲就是借助施加高于钢材弹性强度的外力用以作用在钢材变形的位置, 致使构件变形所形成的凸面那里内部过长纤维遭遇受压从而出现塑性缩短得以实现, 让凹面内部的短纤维承受拉力产生塑性伸长得以达成, 进而形成与原本变形方向相反的全新塑性变形达成, 以此来实现矫正的目标。
