SolidWorks钣金展开图绘制全流程详解：从建模到出图

往常, 运用绘制钣金展开图时, 需先将钣金零件的建模予以完成, 接着借助软件的诸多展开功能去形成展开图, 最终能够按需求进行导出。具体的步骤是这样的:

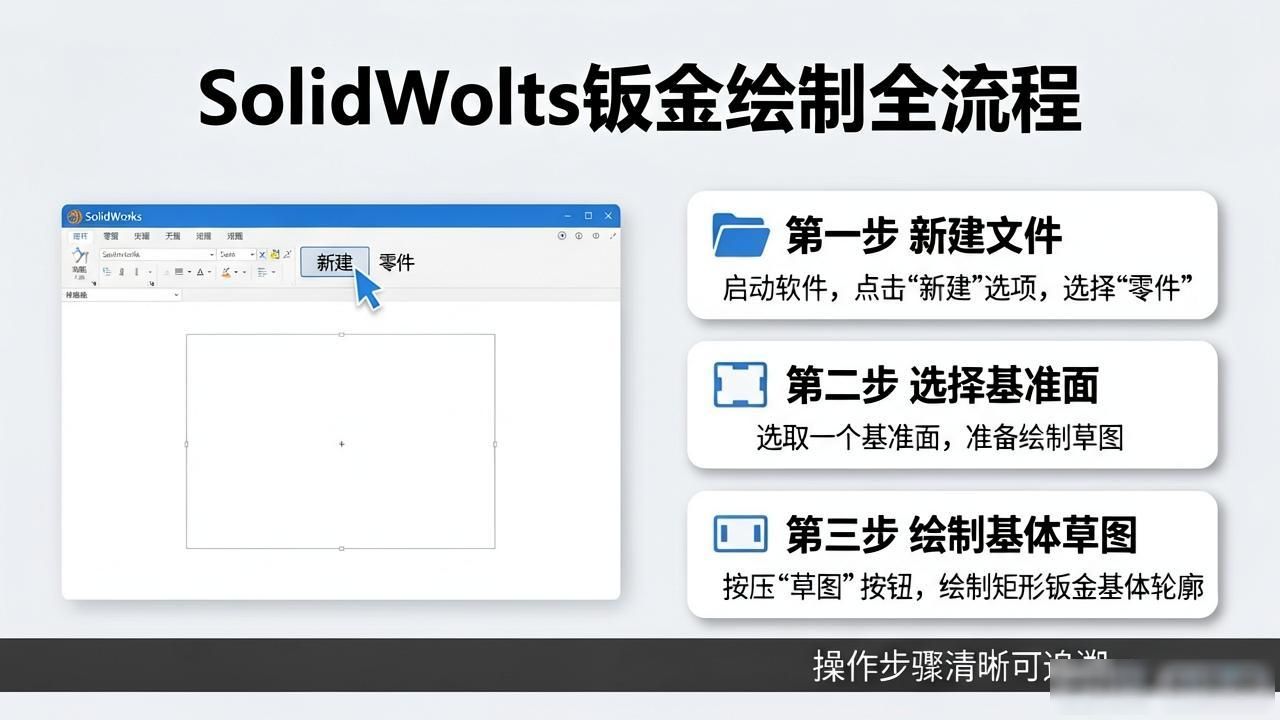

1.启动软件, 点按“新建”选项, 从中挑选“零件”相关选项以创建零部件且绘制草图, 选取一个基准面, 按压“草图”按钮, 着手绘制钣金需要的草图, 就好像打造呈现诸如矩形这样作为用以钣金基体轮廓的草图。

2.进行钣金基体创建操作时, 要先去选择绘制完毕的草图, 接着点击“基体法兰”这一命令。要是没办法找到该按钮的话, 那么可以经由“插入”, 再进入“钣金”, 进而寻找到“基体法兰”。于弹出的设置框当中, 把钣金的厚度等相关参数设置妥当之后, 随后点击“确定”来生成钣金基体。

3.依照实际所需, 增添钣金特征用“边线法兰”“斜接法兰”等指令来添加钣金的折弯边等特性, 像点击“边线法兰”, 选定要折弯的边线, 设定好折弯角度、长度等参数而后确定, 还能够运用“拉伸切除”等指令绘制圆孔、槽口等结构。

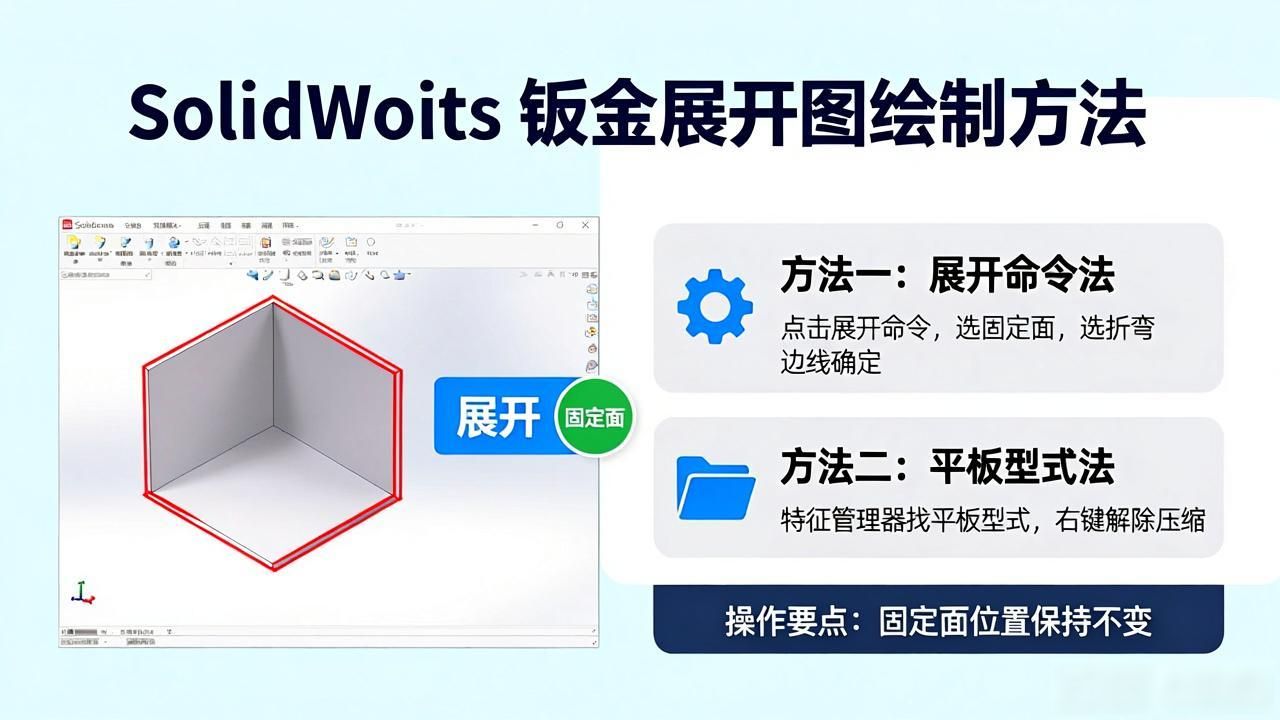

4.方法一, 生成展开图, 是直接点击“展开”命令, 选择一个固定面, 这个固定面在展开过程中位置会保持不变, 之后选择需要展开的折弯边线点击“确定”, 这样子就能生成钣金展开图；方法二, 生成展开图是通过“平板型式”功能, 在特征管理器里找到“平板型式”图标, 右键单击选择“解除压缩”, 这样就能够将钣金件展开。

5.具备选择可能性进行编辑的展开图: 要是展开图存在需要做进一步处理的情况, 能够运用当中的有关工具, 像运用“添加剪切线”工具、运用“添加弯曲线”工具这般, 针对展开图加以编辑, 经由如此操作让其更加契合实际加工所要求那般。

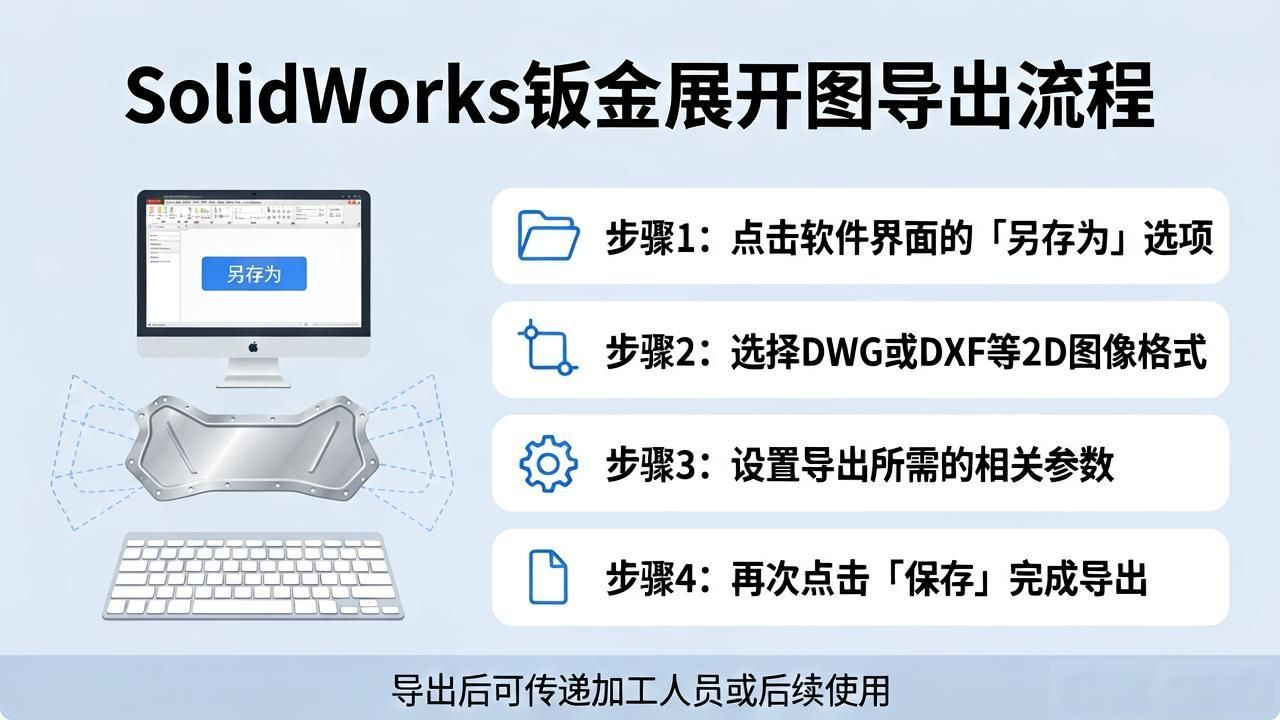

6.进行导出展开图的操作时, 需先执行点击“另存为”这个步骤,接着选择 DWG 或者 DXF等为常见的2D图像格式, 并于此之后设置好相关参数, 随后再次执行点击“保存”的动作, 如此做完便可将钣金展开图导出, 从而能够传递给加工人员, 或者用在后续相关操作之中。
