摘要: 其一为范围, 其二是规范性引用文件, 其三是总则, 其四是焊接符号, 其五是焊缝符号在图样上的表示以及此种表示的标注, 其六是附录A（规范性附录）, 常…句号。
1 范围
2 规范性引用文件
3 总则
4 焊接符号
5 焊缝符号在图样上的表示及其标注
6 附录A（规范性附录） 常用焊接方法代号
7 附录B（资料性附录） 标注示例
1一般均适用
2规范性引用文件
下述文件里的条款, 借由本标准的引用, 进而成为本标准的条款。凡属于注明日期的引用文件, 在其之后所有的修改单（不涵盖勘误的内容）或者修订版, 均不适用于本标准, 不过, 倡导依据本部分达成协议的各方, 去研究是否能够使用这些文件的最新版本。但凡不注明日期的引用文件, 其最新版本则适用于本标准。
GB/T 324―1988 焊缝符号表示法
GB/T 5185―2005 焊接及相关工艺方法代号
依据GB/T 12212―1990标准, 涉及技术制图领域, 关于焊缝符号展现出尺寸方面、比例方面以及简化表示法方面的内容。
3 总则
3.焊接标注, 要明确地将所要说明的焊缝表示出来, 并且不能让图样增添过多的注解。
3.2 , 焊缝符号通常由基本符号以及指引线构成。在必要的情况下 , 还能够加上辅助符号、补充符号连同尺寸符号之类。
3.焊接符号当中涵盖了所有用于焊接标注的符号, 还有代号以及数据, 用于焊接标注有焊接符号标注, 还有各种说明。
3.针对常用焊缝符号, 其采用以及标注, 应当按照本标准, 还有GB/T 324以及GB/T 12212的相关规定来执行。
3.在产品图样以及设计文件当中, 通常不会规定焊接方法, 其技术条件里应该注明焊接的技术要求, 要由工艺部门去确定具体的焊接工艺, 包含焊接方法, 在必要的时候, 产品图样以及设计文件当中同样能够给出焊接方法, 焊接方法的标注依照GB/T 5185, 常用焊接方法代号可见附录A。
4 焊缝符号
4.1 基本符号
4.1.1 基本符号是表示焊缝横截面形状的符号，
常用基本符号见1。
常用基本符号
4.1.2 在焊接标注时，焊缝的基本符号必须标注。
4.对于那需要开坡口的焊缝而言, 当设计针对坡口形状有着特殊要求之时, 那么就应当在技术图样当中去画出焊缝坡口的断面图, 且要明确各项要求；当设计对坡口形状没有特殊要求的时候, 那么在技术图样里就不做规定, 而是应由工艺人员在工艺文件当中予以明确。
4.2 辅助符号
4.2.1, 辅助符号为表示焊缝表面形状特征的符号, 呈现于表2之中。
表2 辅助符号
4.2.2 对焊缝的表面无要求时，则不标注辅助符号。
4.3 补充符号
4.3.1, 某些特征是焊缝所具有的, 补充符号是用来针对那些特征进行补充说明的符号, 其具体内容见表3。
4.第3.2条: 当焊缝拥有表3里所列出的特征之时, 那么必定要标明对应的补充符号。
表3 补充符号
4.4 尺寸符号
4.4.1, 常见尺寸之符号能于表4之中见到, 于该表里的各个尺寸符号, 于图样当中是需要标明具体数值的。
表4 焊缝尺寸符号
4.存在焊缝位置的尺寸, 它并非于焊缝符号里给出, 而是要把它标注在图样之上, 其尺寸为4.2。
4.4.3, 塞焊缝、槽焊缝带有斜边, 此时, 应该标注孔底部的尺寸。
5 焊接符号在图样上的表示及其标注
焊接标注若要完整, 除了上述提到的基本符号, 以及辅助符号, 还有补充符号, 加上尺寸符号及数据之外, 还涵盖指引线以及必要的说明。
5.1 指引线
设有这样一种线, 它被称作指引线, 指引线常常涵盖带有箭头的那部分以及两条基准线, 其中一条基准线是细实线, 另一条是虚线, 两条基准线相互之间的间隔是2b（此处b指的是视图轮廓线的宽度）, 具体可参见图1。基准线的通常状态是跟图样的底边保持平行, 然而在特殊的条件情形之下, 它也能够与底边呈现垂直状态。
5.1.1 箭头线和焊缝的关系
a） 在箭头一侧存在焊缝, 呈现出这样的情况, 如同图2（a）中所展示的那般, 也就是说箭头线是指向焊缝的。
b） 焊缝处于非箭头的那一侧, 具体呈现为, 就如同图2（b）示例展示的那样, 也就是说, 箭头线所指向的部位乃是焊缝的背面。
图2 带单角焊缝的T型接头
5.1.2箭头线的位置
a）一般而言, 箭头线相对焊缝的位置并无特殊要求, 然而, 当标注 形焊缝时, 箭头线应当指向带有坡口一侧的那个工件, 情况如图3所示。
b）必要时，允许箭头线弯折一次，见图4。
5.2 焊缝在图样上的表示
5.在图样上表示时，对于除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝, 应符合下述规定:
a）由此可知, 焊缝纵向能够用2b至2.5b这般粗细相同的实线予以表示, （此实线可运用有别于黑色的颜色）, 参照图5（a）。
b） 纵向的不可见焊缝, 能够用2b至2.5b等粗的粗虚线去表示它, 具体可查看图5（b）, 这样表示。
c） 焊缝的横截面, 要依照焊缝实际的截面形状来绘制, 并且把它涂黑, 这可见于图5（c）所示。在有情形需要的时候呀, 能够用细实线去描绘焊接之前的坡口形状之类的情况, 这情形可见于图5（d）所示。
5.两点二的点焊缝, 以及缝焊缝、塞焊缝和槽焊缝, 于其径向的位置应采用粗实线的“+”来表示, 在其长度的方向位置。
应用细点划线表示，参见附录B表B.1序号15示例。
5.要是焊件的焊缝于某一个视图中已经被清晰地呈现出来, 那么这么做就是被许可的, 即在其他视图里将其做到省略处理。
5.3 基本符号在基准线上的表示
5.3.1 常用基本符号的画法及比例，见表5。
表5 常用基本符号的画法及比例
5.3.2 基本符号在基准线上的表示

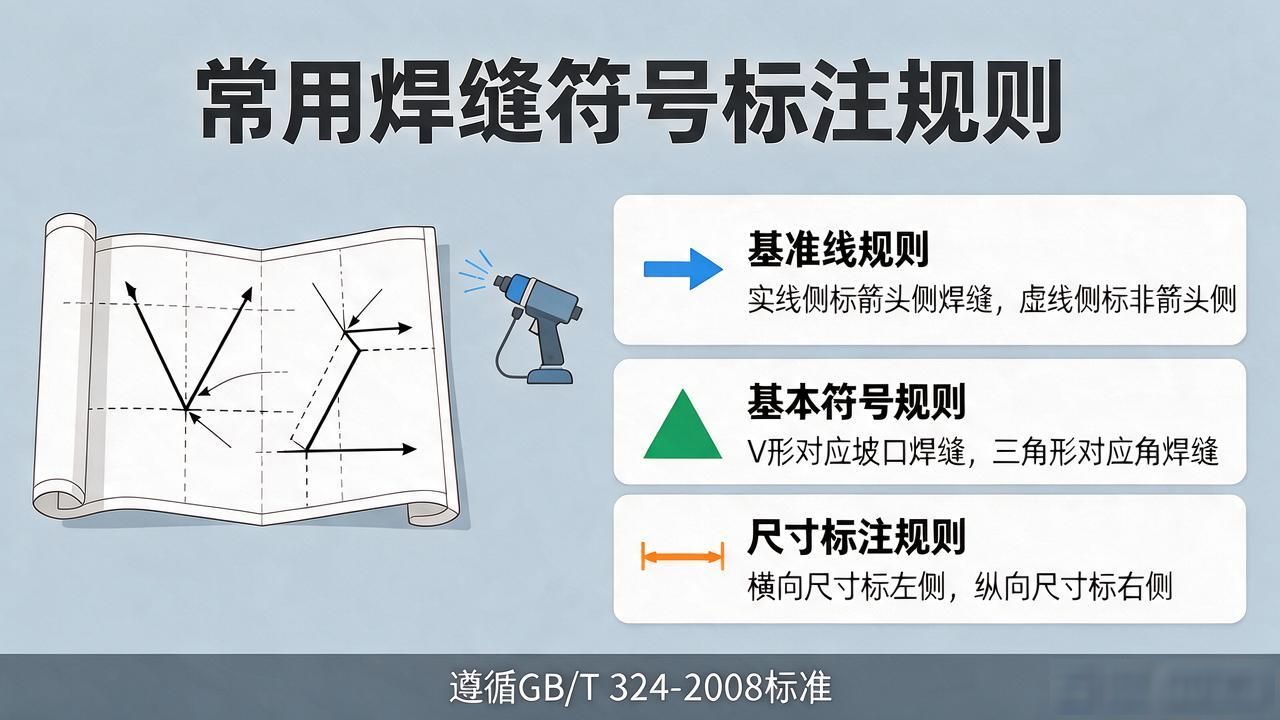

a)要是焊缝处于箭头那一侧, 那么要把基本符号标注在基准线的细实线那一边, 看图6（a）。
b)若焊缝处在接头的非箭头那一侧, 也就是属于不可见焊缝的情况, 那么就要把基本符号标注在基准线的虚线那里, 看图示6（b）。
c)标注对称焊缝的时候, 以及标注双面焊缝的情况之下；能够省略掉虚线基准线, 这种情况可见图6（c）。
5.4 焊缝标注原则
5.4.1, 当于图样之上已然采用了以图示方式描绘出焊缝的做法之时, 那就应当与此同时去标注焊缝符号, 见图6。
5.4.2 各种符号相对于基准线的位置见图7。
图7 符号相对于基准线的位置
5.4.3, 尾部符号被标于箭头线的尾部, 且其以90°开口对称于基准线。
5.在 4.4 中, 基准线上标注的各类焊缝符号的位置, 不会因箭头线方向改变而改变, 其方向亦是如此；尾部符号处标注的内容, 同样不会随着尾部方向的变更, 而对上下左右的书写顺序产生改变。
5.4.5, 当基本符号, 也就是辅助符号、补充符号, 标注在基准线下方的时候, 其方向应当与标注在基准线上方的时候相对称。
双面符号所能够进行标注的, 仅仅是基础件某一侧的焊接, 而在基础件两侧开展的焊接, 是不可以使用双面符号来进行标注的, 请查看图8。
5.4.7, 焊接标注的焊缝符号依照5.3.1的规定, 它的数字以及字符跟图样里相应的数字以及字符的型式、字体宽度还有字体高度保持一致。在CAD绘图当中, 属于软件锁定的焊接符号与字符大小是允许存在的。
5.4.8, 若是存在较多需要标注的尺寸数据之时, 并且不易加以分辨的情况下, 那么紧接着就应该在数据之前添加上相应的尺寸符号。
5.4.9 焊缝符号的标注尽可能简化。
5.4.10, 当基本符号的右侧不存在任何标注, 并且同时无可供其他说明的情况时, 这意味针对焊缝而言, 其在工件的整个长度范围里是连续不间断的。

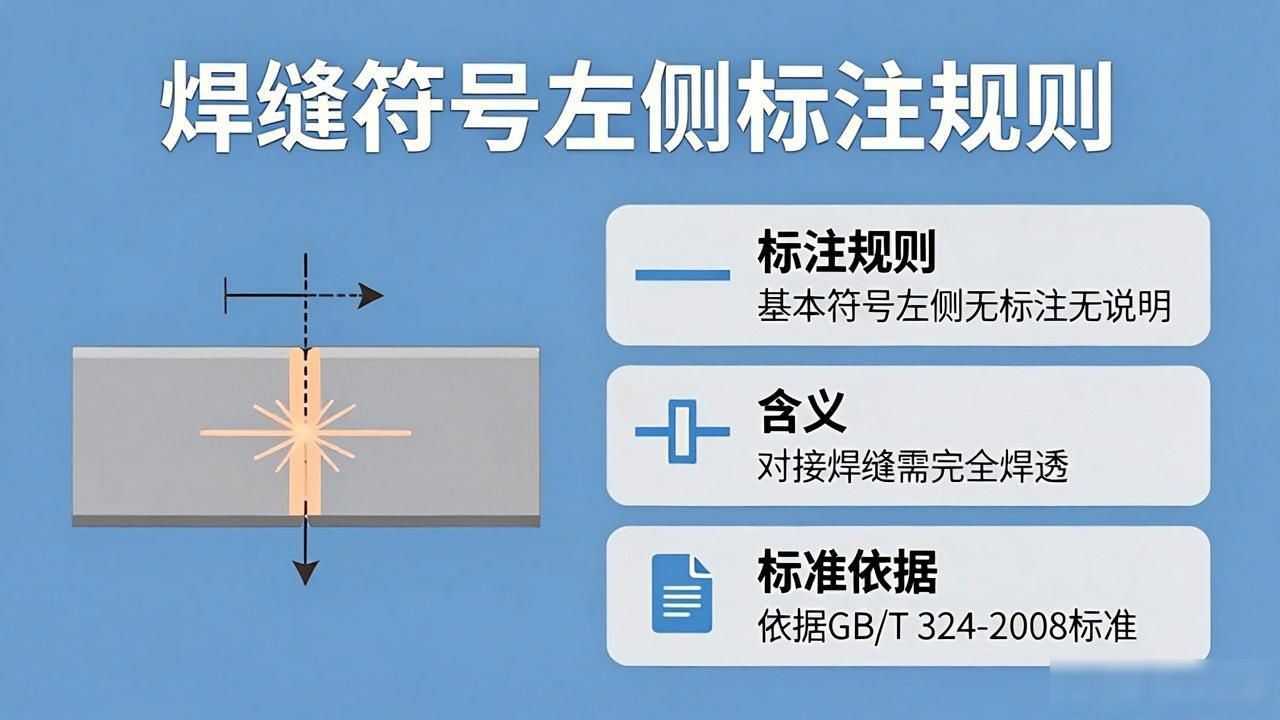

5.4.11, 在基本符号的左边, 没有任何的标注情况存在, 而且又没有其他的任何说明的时候, 这意味着对接焊缝是要完全把它焊透的。
5.4.12 当对焊缝段（点）数无严格要求时，允许省略。
幻灯片27
5.第一, 4.13, 焊缝符号当中, 尾部符号之后的, 在不带括号这一情况下的数字, 用来表示焊接方法, 而带括号的数字, 是表示焊接处数的。它还提到, 见附录B表B.1序号3示例。 第二, 在不会引起他人误解这样的情形之下, 是可以省略虚线基准线, 以及“（N）”的括号的。并且还指出, 见附录B表B.1序号4示例。
5.当于4.14的时候, 于焊缝符号里标注明交错对称焊缝的尺寸之际, 存在允许在基准线上仅仅标注一回的情况, 是可以参见附录B表B.1序号6示例的。
5.四月十五日, 当共同图样之内全部焊缝是一样的而且已经凭图示方法清晰表明其位置之际, 能够统一于技术要求里用符号来呈现了。
5.4.16, 焊缝段点的特殊分布要求, 像左右对称, 焊点均匀分布这种情况, 能够在尾部符号那里用文字简单明确地标注出来。
5.4.17, 在需要的当儿, 可以给出焊条或者焊丝的牌号去进行标注, 标注之处是在基准线的上方或者下方, 而且是与之基本符号恰恰相反的那一侧, 具体可见附录B表B.1中的序号23这一示例了。
5.4.18, 于同一图样里, 倘若若干数量的焊缝, 其坡口尺寸以及焊缝符号皆保持一致, 那么能够运用在焊缝符号之尾部添加注记相同焊缝数量的方式来进行简化标注, 然而其他样式的焊缝, 依旧需要各自分别予以标注, 可查看附录B表B.1序号24的示例。
附录A
（规范性附录）
常用焊接方法代号
依照GB/T 5185, 焊接方法代号是这样规定的: 常用焊接方法和它相应的代号, 被列在了表A.1当中。
表单A.1, 常用的焊接方法以及其对应的代号。
附录B（资料性附录）标注示例
常用焊接标注示例见表B.1。
表B.1 焊接标注示例
