方法：

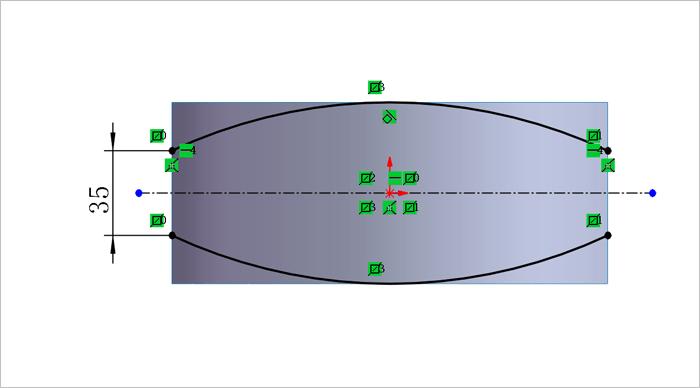

1.点击草图绘制，选择前视基准面作为草图平面，绘制草图。
2.点击“插入”, 而后点击“曲面”, 接着点选“拉伸曲面”, 选择前述上一步构建的草图当作拉伸截面来选用, 从两侧实施对称拉伸, 拉伸的深度设定为75.0mm, 之后点击勾号以完成。
3.点击草图绘制，选择上视基准面作为草图平面，绘制草图。
4.把鼠标指针移至“插入”选项处, 再从中找到“曲面”选项, 接着在“曲面”选项的众多内容里找到“剪裁曲面”选项, 将剪裁类型选定成“标准”, 挑选上一步所创建的草图当作剪裁工具, 针对曲面着手进行剪裁操作, 把紫色的部分去除掉, 最后轻击勾号来完成整个操作步骤。

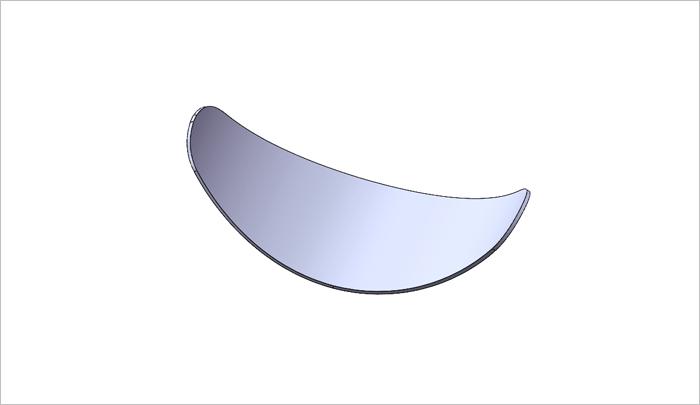

5.加厚曲面。

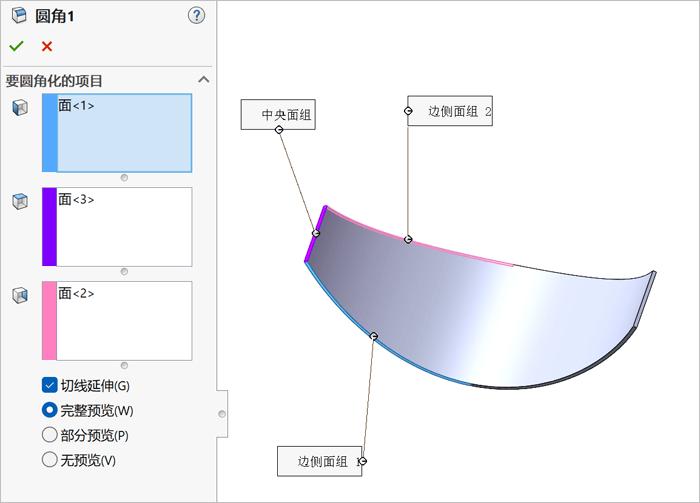

6.倒圆角。圆角类型选择“完整圆角”。
7.倒圆角。圆角类型选择“完整圆角”。
8.点击草图绘制，选择前视基准面作为草图平面，绘制草图。
9.去到点击拉伸凸台或者基体那里, 选定上一回创建的草图当作拉伸截面，往两侧做对称拉伸, 拉伸的深度是5.0mm, 把薄壁特征单向勾选上, 再勾选与厚度相等, 之后点击勾号达成。

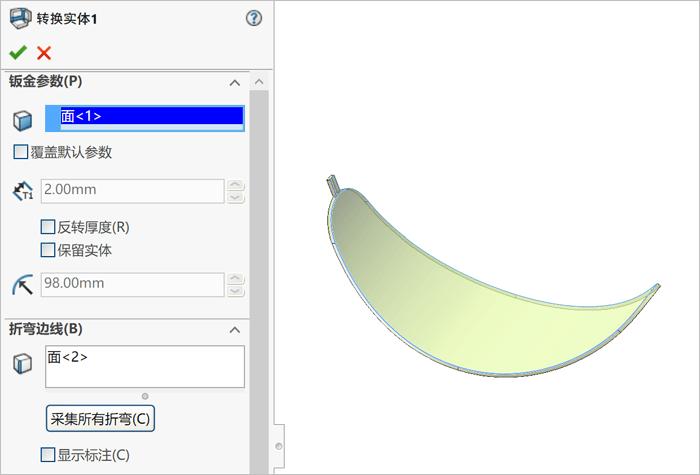

10.先是找到“转换到钣金”按钮并点击它, 紧跟着随意选一平面, 之后再去点击“采集所有折弯”按钮, 最后点击勾号来完成操作。

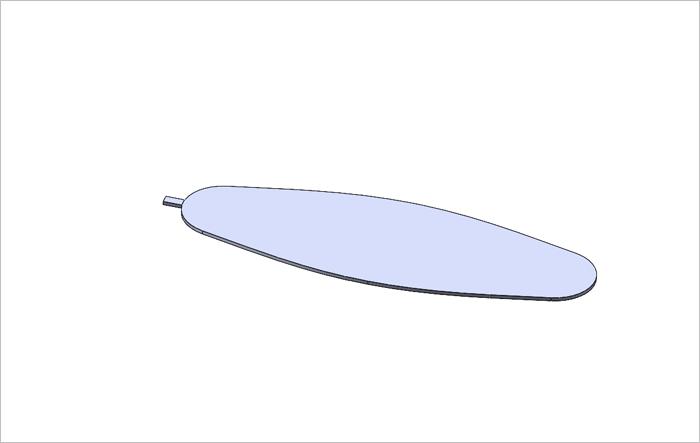

11.按动促使展开的按钮, 将固定的面选定为呈现蓝色的那个面, 把即将展开的折弯选定为带有圆角的折弯。
点击勾号完成。
12.点击草图绘制，选择面作为草图平面，绘制草图。

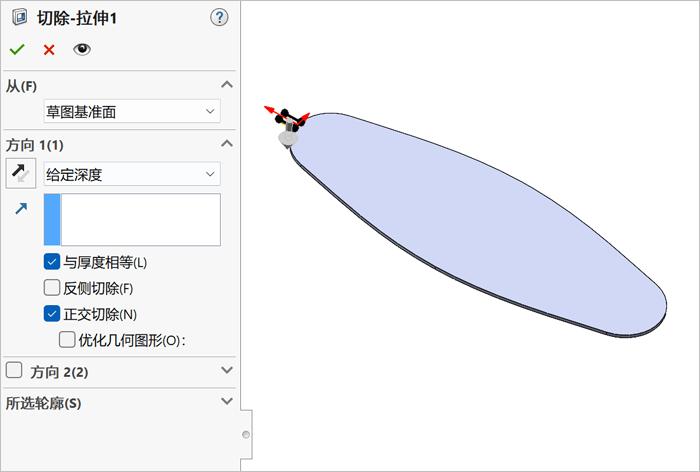

13.进行点击拉伸切除的操作, 从中选择处于上一步所创建的草图当作拉伸截面, 针对其他设置内容, 再去点击勾号以完成操作。
14.进行点击操作以实现折叠, 将固定面选定为呈现蓝色这一面, 把要实施折叠的折弯挑选成所指示的那种折弯。
点击勾号完成。
15.点击草图绘制，选择上视基准面作为草图平面，绘制草图。

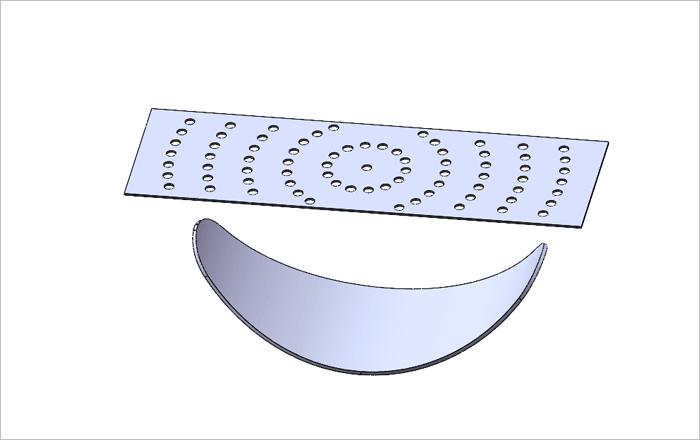

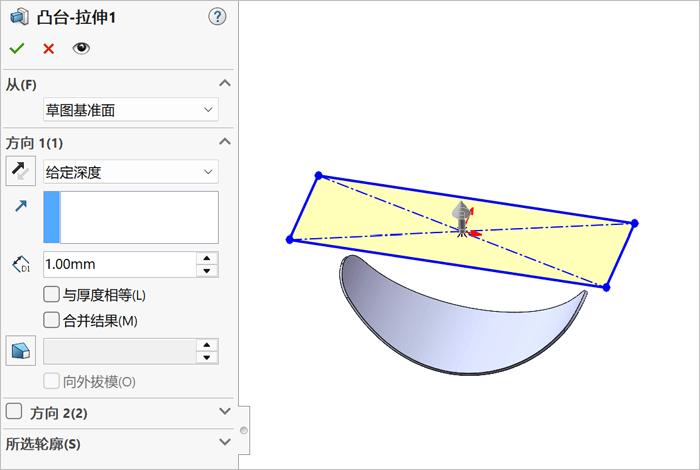

16.点击那个拉伸凸台或者基体, 从中挑选上一步所创建的草图当作拉伸截面, 拉伸的深度是1.0mm, 随后点击勾号来完成此次操作。

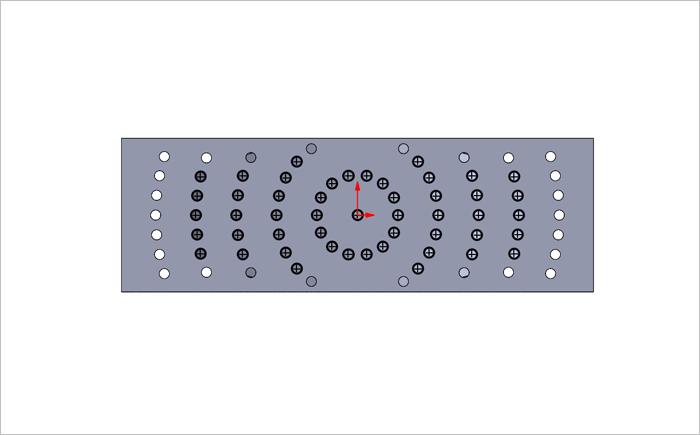

17.通过点击“填充阵列”, 接着勾选“生成源切”, 随后激活圆, 其直径为5mm；然后选择平面作为“填充边界”, 再将阵列布局选作第2个（圆周）, 环间距设定为20mm, 实例间距确定为10.0mm, 边距规定为2.0mm, 最后点击勾号完成。
18.点击草图绘制，选择面作为草图平面，绘制草图。

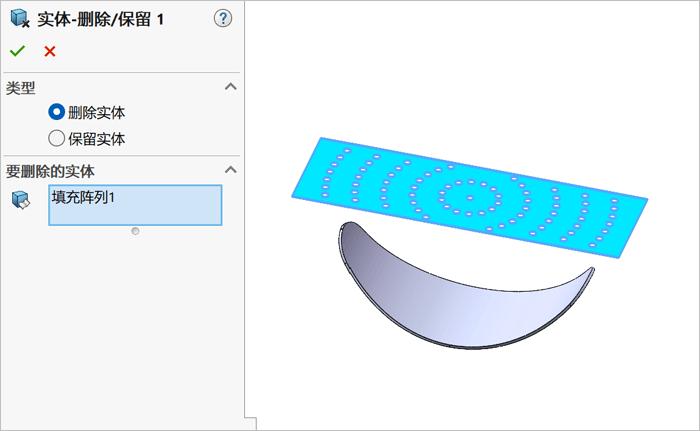

19.轻点“插入”, 再点“特征”, 接着点“删除/保留实体”, 把类型选定为“删除实体”, 随后将蓝色的那个实体予以删除。
20.点击“插入”-“特征”-“包覆”。
1）包覆类型选择“蚀雕”。
2）在包覆方法下，选择样条曲面。

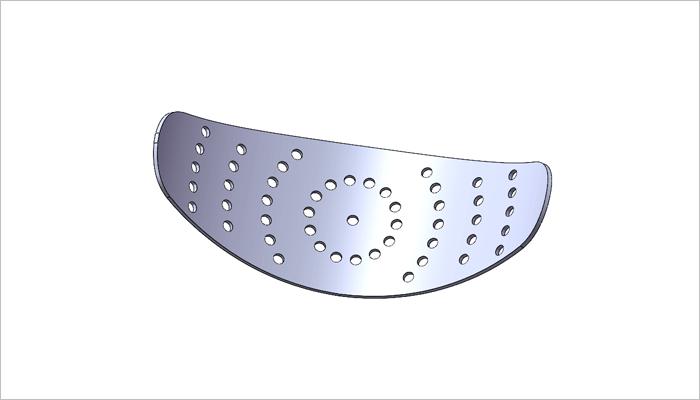

3）对处于包覆参数情形下的包覆草图的面, 去挑选蓝色的那个面, 所选中的包覆草图为草图16, 之后点击勾号来达成完成操作。
21.首先, 点按“插入”, 接着, 点击“特征”, 然后, 选择“移动/复制”；随后, 针对要移动或者复制的实体, 选取前面所创建的实体；之后, 勾选“复制”选项；再之后, 将数量设定为1；最后, 依照设置实施平移, 点击勾号就完成了。

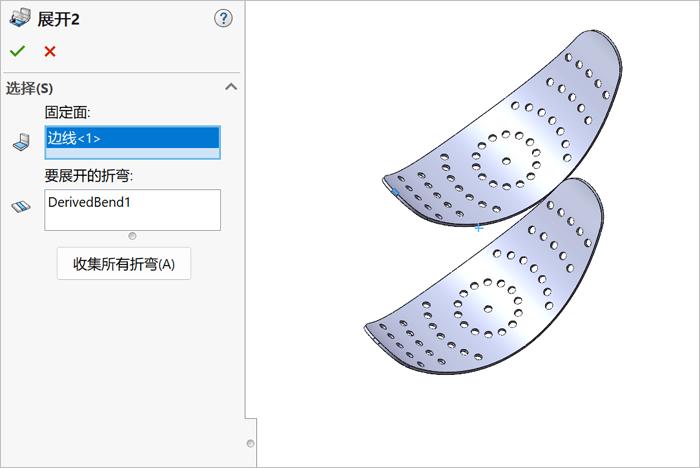

22.点击那个展开按钮呀, 把固定面选成蓝色的边, 将需要展开的折弯选定为圆角折弯。
点击勾号完成。

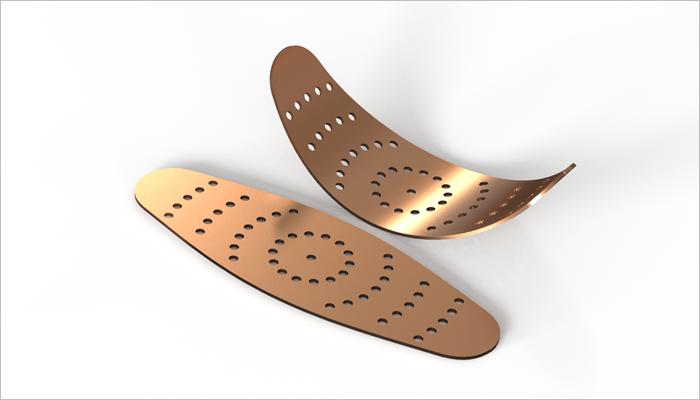

23.完成渲染。
