现场时常碰到一种尴尬状况, 焊缝探伤全都合格, 然而构件尺寸超出公差, 角部产生变形, 呈现波浪形状的变形, 扭曲的变形超出标准, 这直接致使工件被判定为报废。好多焊工觉得变形仅仅依靠手艺才可控制, 事实上焊接变形源自焊接时局部加热不均匀, 因热胀冷缩进而产生纵向、横向的收缩, 变形没办法完全消除, 不过能够借助焊前、焊中、焊后一整套工艺手段将其控制在公差范围之内。结合技师在现场积累的经验, 把控制方法整理清晰。
第一种, 是预置反变形法, 它属于焊前的主动预判手段, 依照材料板厚、坡口形式来进行操作 , 而且预先要对工件朝着焊接变形相反的方向开展预弯、预抬角度的动作。T型接头角变形最为典型 , 要预判焊后翼板它倾向于向内进行收缩并且出现翘起的情形 , 这时要在装配阶段, 人为把它向外进行预摆角度 , 当焊接冷却收缩结束之后, 刚好能够回到设计尺寸。反变形数值得结合工艺试验才可以确定 , 要是凭经验盲目设置 , 反过来会造成反向超差 , 这种方法在薄板以及箱体结构方面使用得较多。

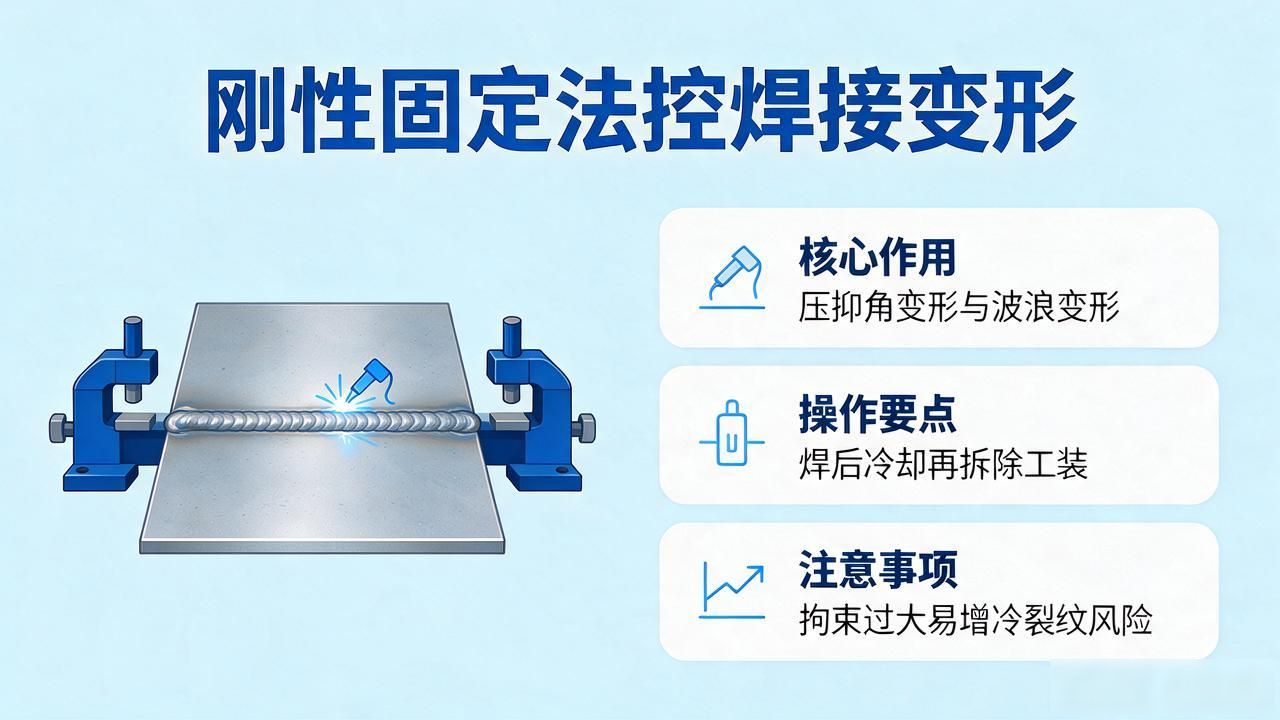

第二种, 是刚性固定法, 借助工装夹具、压码、支撑以及组对胎架, 对焊件进行强制约束, 以此限制焊接进程中的位移, 刚性固定能够压抑角变形与波浪变形, 但却不会消除残余焊接应力, 倘若拘束度过大, 对于高碳钢、低合金耐热钢构件而言, 反而会增大冷裂纹风险, 这是诸多现场极易忽视的隐患, 焊接完成后不能马上拆除工装, 需等待工件充分冷却之后, 再解除约束, 从而防止冷却阶段出现回弹变形。
首先还是第三种,要对焊接顺序予以优化, 以此来平衡收缩应力, 而这手段既是成本最低的, 也就是应用最为广发的途径。对称结构的话, 优先会采用对称施焊方式, 很多人一同进行同步焊接, 如此两侧收缩应力便会互相抵消。长焊缝是禁止从头开始一次性就焊到末尾的, 要采用分段退焊法、跳焊法, 将长焊缝拆分成一个个小段, 从而分散热输入, 防止热量持续不断地累积。装配焊接需遵循这样的原则, 先去焊接收缩量大的焊缝, 随后再去焊接收缩量小的焊缝；先焊内部的焊缝, 之后再焊外部的焊缝；先焊拘束小的位置, 接着焊拘束大的位置。要是焊接顺序出现错误, 再好的工装也无法阻挡扭曲变形的发生。

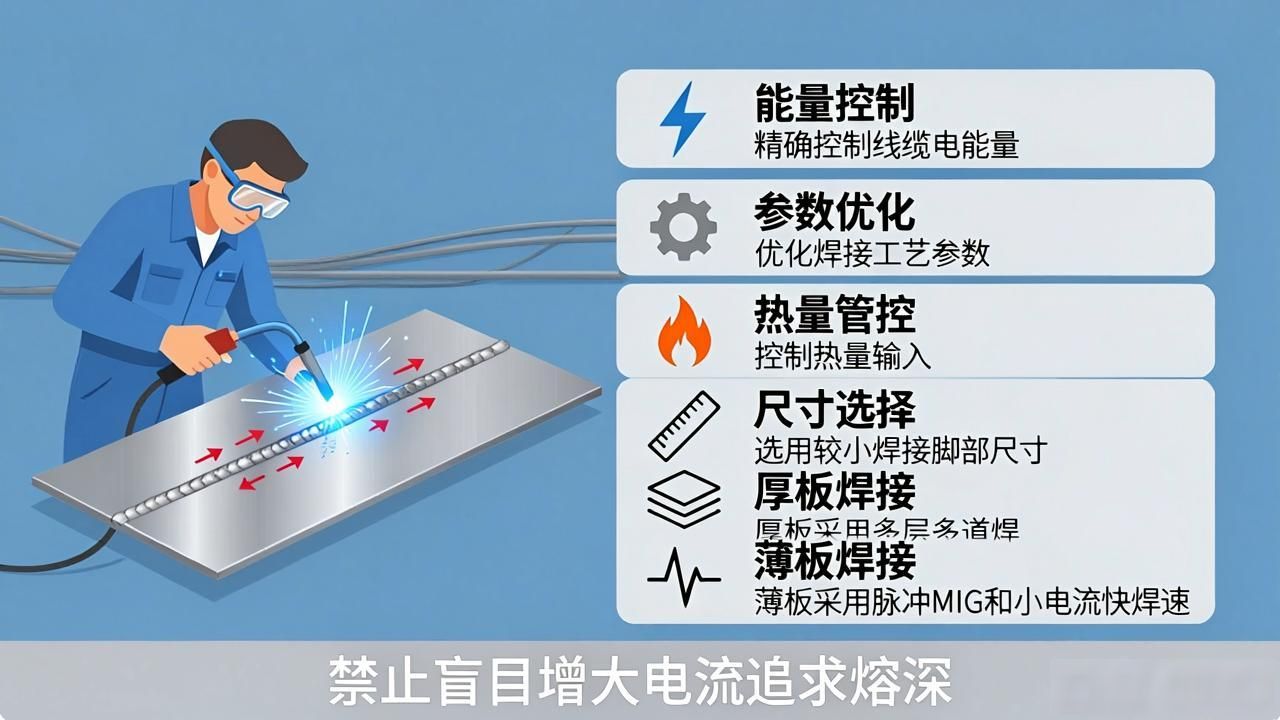

第四, 极为精确而又严格地控制线缆中的电能量, 对焊接时所遵循的技工手艺流程的各项衡量数据进行最为妥善及优化的处理。变形最根本的源头实则来源于热量输入过度很大, 往里面填满金属的量越多, 收缩的数量便是更庞大。 在可以吻合强度这一前提下这一状况下, 选用比较小一些的焊接脚部尺寸, 不是任意随便毫无顾忌地增大坡口。那些厚度巨大的板材优先采用很多次数来进行很多道次的焊接, 替换掉单层的大焊道方式方法, 从而降低热汇集积累；那些薄板则采取脉冲MIG、较小电流很快焊接速度, 如此便可减少高温热所造成的影响区域。严重禁止毫无理智头脑地增大电流来一味地追求熔深深度, 大的线缆能量将会把角变形、波浪变形这些状态进行放大, 对于薄板的构建部分明显越发显著。
第五种是焊后矫正, 它属于补救手段, 不可以当作主要控制措施, 它分为机械矫正和火焰矫正, 机械矫正使用压力机、千斤顶外力强制校正, 适合塑性较好的低碳钢薄板, 火焰矫正采用局部加热, 利用加热区冷却收缩纠正变形, 加热温度要严格控制在600至800℃, 同一位置禁止反复多次加热, 避免材料晶粒过热劣化, 高强钢、调质钢要慎用火焰矫正, 防止力学性能下降, 压力容器构件有明确规范限制。

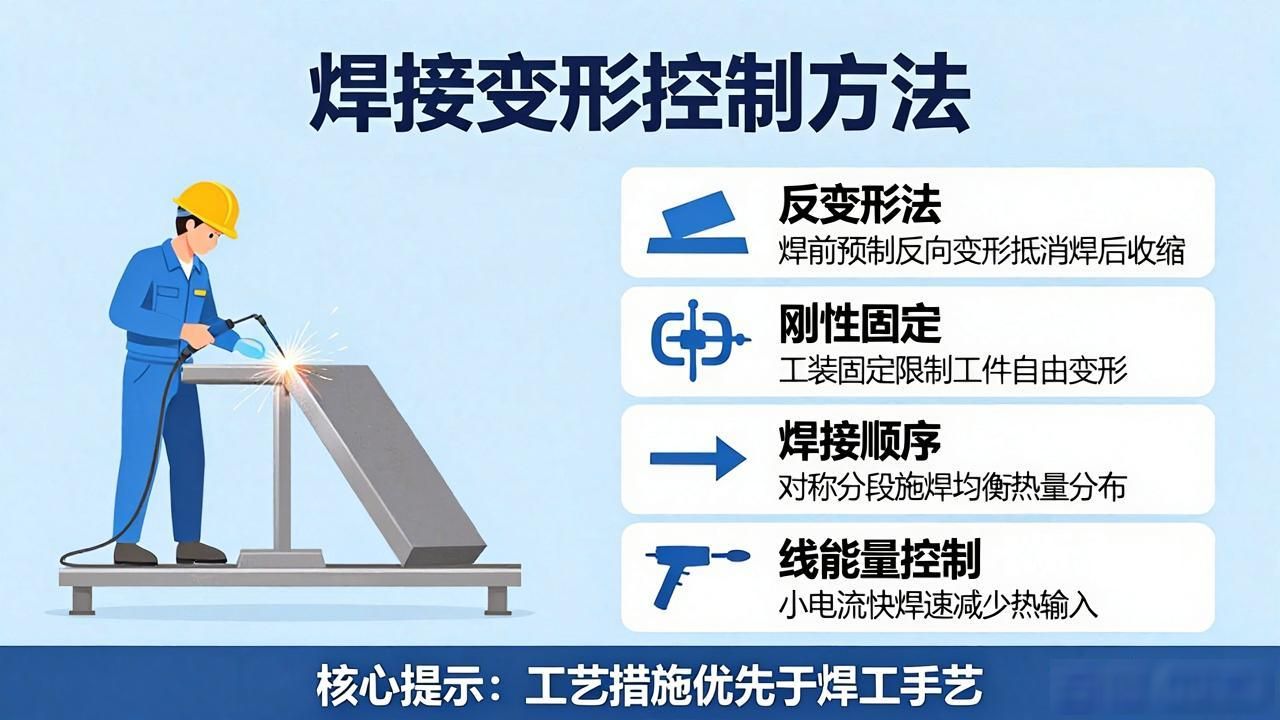

大量现场存在的误区, 是将所有希望均寄托于焊工手艺, 然而, 焊工的手法仅仅能够在小幅程度上改善变形情况, 实际上, 真正具有决定性作用的是焊前的反变形措施, 以及工装的刚性固定手段, 还有焊接顺序的安排, 以及线能量的控制, 要是工艺方面未达到相应标准, 仅仅依靠焊工的操作, 着实很难将变形控制在合格范围之内。
实际生产当中, 需遵循预防优先的原则, 而矫正则作为辅助手段。要优先于焊前装配环节, 以及通过工艺方案去解决变形问题, 以此尽量减少焊后矫正的工作量。对于高强合金钢构件而言, 更需要严格把控变形情况, 因为过大的残余应力叠加服役载荷, 将会成为后期疲劳开裂的隐患。要理解各类控制方法的原理, 并且结合工件的材质、板厚以及结构形式进行组合使用, 如此才能够稳定地把焊接变形控制住焊接变形。
