吊车梁焊接变形矫正

1、针对吊车梁焊接之后出现的变形状况展开矫正工作, 本文借助此矫正过程, 来详介火焰矫正所具备的诸如几个关键特性特点。【关键词】用作吊车相关梁体制作时用到的制造工艺 对工程质量予以把控的控制手段 焊接环节所产生的变形情形 运用火焰进行矫正的方式方法 1.关于具体工程的概述 具体而言是一期有着数量为2×330MW（CFB）机组的工程项目 此项目当中汽机房处用于吊车运行的梁体是由华东电力设计院作出的设计 其呈现出来的形式为焊接而成的H型钢 该焊接H型钢它的所具备的截面高度是H且等于 它的上方翼缘板厚度是 其数值为25mm 它的腹板部位的厚度是 此厚度为18mm 它的上方翼缘板宽度是B且取的值是600mm 它的下方翼缘板自身宽度为B此宽度为400mm 在它上方翼缘板的两侧加上等于25mm的特定挂板。于本项目里, 所有运用的钢板材质全都是Q235B。总计有32根钢梁, 总共165T , 所有的行车梁均是在徐矿BOP铆工场这个现场开展制作与加工的！施工要求高质量, 就是要在预算范围之内按时完成并提交符合要求的。

2、先有产品, 吊车梁制作并安装完毕, 这是汽机房屋架得以安装以及实现屋顶封顶的前提条件, 而且也是后续汽机房进行设备安装前所必须满足的条件, 所以要按时完成行车梁制作, 然而, 整个吊车梁的制作工期仅仅只有1个月的时间, 又考虑到包含运输等诸多方面的原因没办法把这些放置到钢结构加工厂去进行施工, 仅仅能够在施工现场展开加工, 由于行车梁属于承重行车梁, 其制作要求相对比较高, 采用埋弧自动焊开展施工, 腹板跟上面翼板的T型焊缝是全熔透焊缝, 其等级为二级。外形尺寸要求这方面的情况是要去查看下面的表格的: 在现场施工这儿, 针对行车梁开工以前, 我们专业公司安排组织了成员去开展行车梁制作焊接方面的检查工作, 并且还依据以前工程所积累的经验进行了十分认真的讨论, 最终认为行车梁制作当中存在的最大难处在于怎样去处理焊接变形这个问题, 后来又在行车梁焊接的进程里采取给出了某些措施来对其变形量加以控制, 然而焊接变形的情况还是存在着。要是焊接变形的局面并无得以改善的话。

3、若要加以矫正, 那么这不但会对结构整体安装产生影响, 而且还会致使工程的安全可靠性降低。焊接变形一旦超出技术设计所允许的变形范围, 就应当想法去进行矫正, 从而让其达到契合产品质量要求的状态。矫正所采用的方法都是通过设法制造出新的变形, 以此来达成抵消已然发生的变形的目的。通过展开调查得以发现, 会致使焊接变形或者矫正不佳存在下述几个方面: 其一, 火焰矫正的方法并非正确；其二, 火焰矫正的温度并不恰当；其三, 焊接工艺存在差错；其四, 进行单面连续焊接；其五, 采用割刀下料, 致使单边受热, 而在我们对吊车梁予以制作的过程当中将会存在的主要问题是: 火焰矫正的方法不正确。32对策实施, 实施方面: 主要是以火焰矫正的方法来开展变形矫正。在生产过程里普遍被应用的矫正方法, 主要涵盖机械矫正、火焰矫正以及综合矫正。焊接变形经常采用以下三种火焰矫正方法：n （1）线状

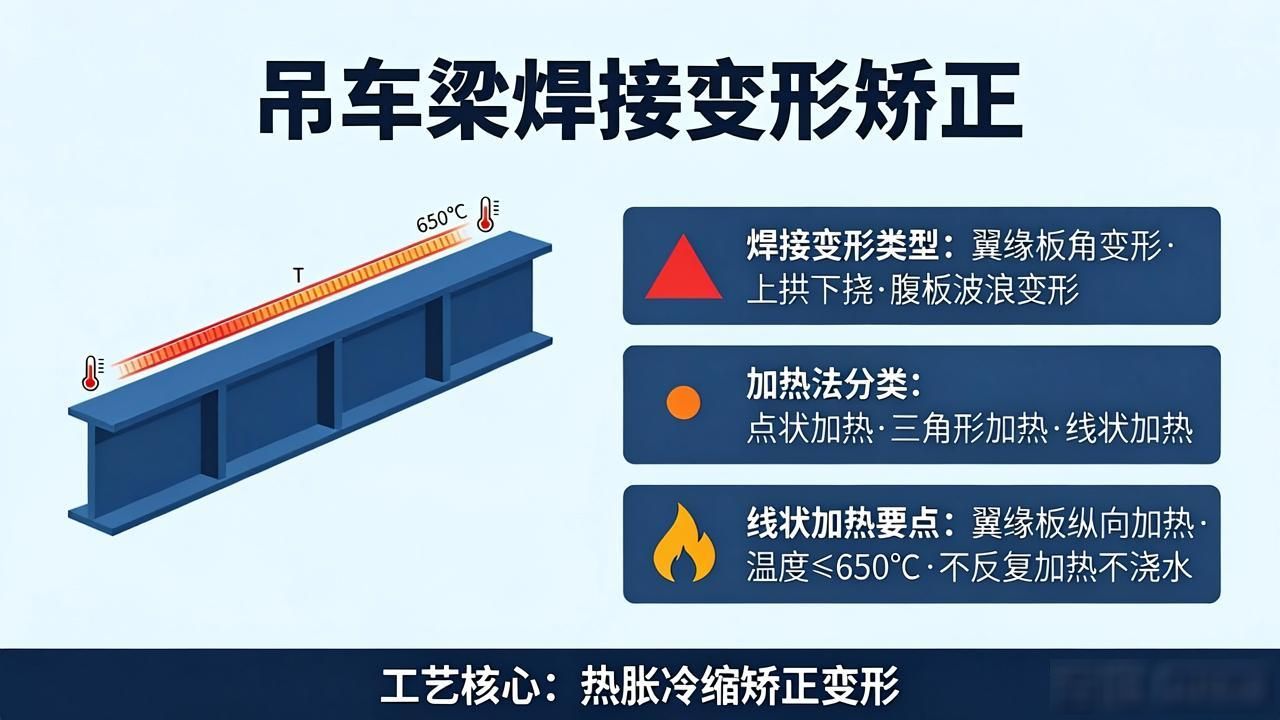

4、加热法, n（2）是点状加热法, n（3）为三角形加热法用于制作焊接时的主要变形情况, n1、是翼缘板的角变形。n2.有上拱与下挠及弯曲变形。n3.是腹板的波浪变形, 3.2.1、针对翼缘板的角变形矫正, 角变形采用在翼缘板上面（对准焊缝外）纵向线状加热（加热温度控制在650度以下）, 注意加热范围不超过两焊脚所控制的范围, 所以不用水冷却。线状加热时要注意: （1）不应在同一位置反复加热；（具体解释: 即不能在同一个地方来回多次进行加热）（2）加热过程中不要进行浇水和线状加热时要注意: （1）不应在同一位置反复加热；（2）加热过程中不要进行浇水。（这部分重复了, 仅根据要求拆分和改写, 未做删减）。3.2.2、针对上拱与下挠以及弯曲展开的矫正, 于翼缘板之上进行线状加热, 在腹板之上实施三角形加热。采用这样的方式来矫正弯曲变形, 成效十分显著。于翼缘板那儿, 朝着纵长焊缝的方向, 从中间朝着两端做线状加热, 借此便可矫正弯曲变形。为防止生出弯曲与扭曲变形, 两。

5、条加热带需同步开展, 可采用低温矫正或者中温矫正法, 横向线状加热宽度通常会取, 板厚较小时, 加热宽度应为较窄些, 加热进程应由宽度中间朝着两边拓展。线状加热最好由两人同时实施操作进行, 接着分别加热三角形, 三角形的宽度不应超出板厚的2倍，三角形的底与对应的翼板上线状加热宽度相等。加热三角形需从顶部起始, 而后从中心向两侧延伸, 一层一层加热直至三角形的底结束。3.2.3、对于腹板的波浪变形进行矫正, 首先要找出那凸起明显的波峰, 运用配合手锤进行矫正的圆点加热法, 加热圆点直径通常是如此规定, 当钢板厚度较大或者波浪形面积较大时, 直径也要相应放大, 可依据d（410）mm（其中d代表加热点直径, 就是板厚）计算得出的数值来加热, 烤嘴从波峰起始作螺旋形移动, 采用。

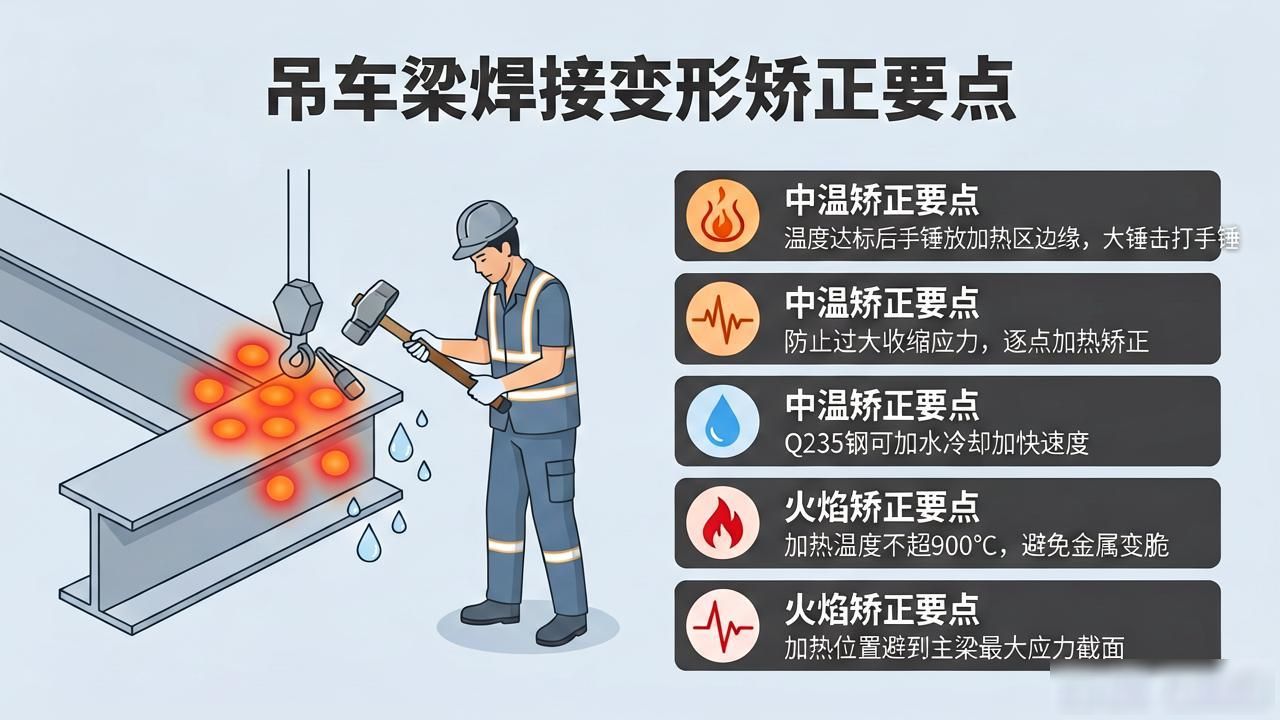

6、中温矫正, 当温度抵达相应度数之际, 把手锤放置在于加热区边缘的位置, 接着使用大锤击打手锤, 致使加热区金属遭受挤压, 在冷却收缩之后被拉平。矫正之时应当防止产生过大的收缩应力。矫正完一个圆点之后再着手进行加热第二个波峰点, 其方法与之前相同。为加快冷却的速度，能够针对Q235钢材进行加水冷却。这种矫正的方法归属于点状加热法, 加热点分布能够呈现出具有梅花形状或者链式密点形状。3.3火焰矫正的注意方面具体为: 火焰矫正时加热的温度不适合过高, 过高的话会引发金属变脆、对冲击韧性造成影响。火焰矫正之时, 需得注意如下几点: 其一, 加热的位置不能够处于主梁最大应力截面的附近；其二, 矫正之处的面积在一个截面上不可以过大, 应当要多选择几个截面；其三, 适宜采用点状加热的方式, 以此来改善加热区的应力状态；其四, 加热的温度最好不要超过700度。火焰矫正的温度, 是这样的: 对于低碳钢材质, 火焰矫正时的加热温度, 低温矫正为500度至600度, 其冷却方式是水中；温矫正为600度至700度, 其冷却方式是空气和水；高温矫正为700度至800度, 其冷却方式为空气。4其结论显示行车梁在整个制作过程里, 产品的外观与质量能够得到保证。既确保吊车梁安装工作能按期完成, 又节约各项费用大约4万元。还为日后在现场制作大型钢结构件积累下大量可供借鉴的技术经验。参考文献为-2001钢结构工程施工质量验收规范。
