今日针对CAD钣金展开图以及折弯线的详尽画法做实例讲解, 实例是门板类钣金件, 所关乎的知识点呈现为:
1.材料为Q235，1mm的折弯系数和展开计算
2.门板钣金件中，门轴孔折弯后拉伸变形的解决办法
3.斜角展开的计算方法
4.钣金图纸的讲解教程
看实例图：
迈出第一步, 将主视图展现着的平面图予以复制, 给出的实例图纸是按照1:1画法设计的, 能够直接进行复制操作, 要是比例并非1:1的情形, 那就去测量实际所标注的尺寸大小, 把缩放比例调整为1:1, CAD当中的缩放快捷键是: SC再加上空格。
2. 复制已完成, 主视图是依照第一角法的投影图, 存在一些不需要的线条, 将它们删除掉, 仅保留外形以及锁孔。
对图纸予以解释, 当中虚线所指的是, 那些看不到的材料厚度, 斜线代表的是折弯之后的情况, 斜角对应的是焊接之前的边缘线投影, 里面白色直线框呈现的是折弯之后的钣金边缘线投影, 还有尺寸线以及中心线, 中心线两侧存在两条短的虚线, 此虚线表明的是看不见的圆孔。

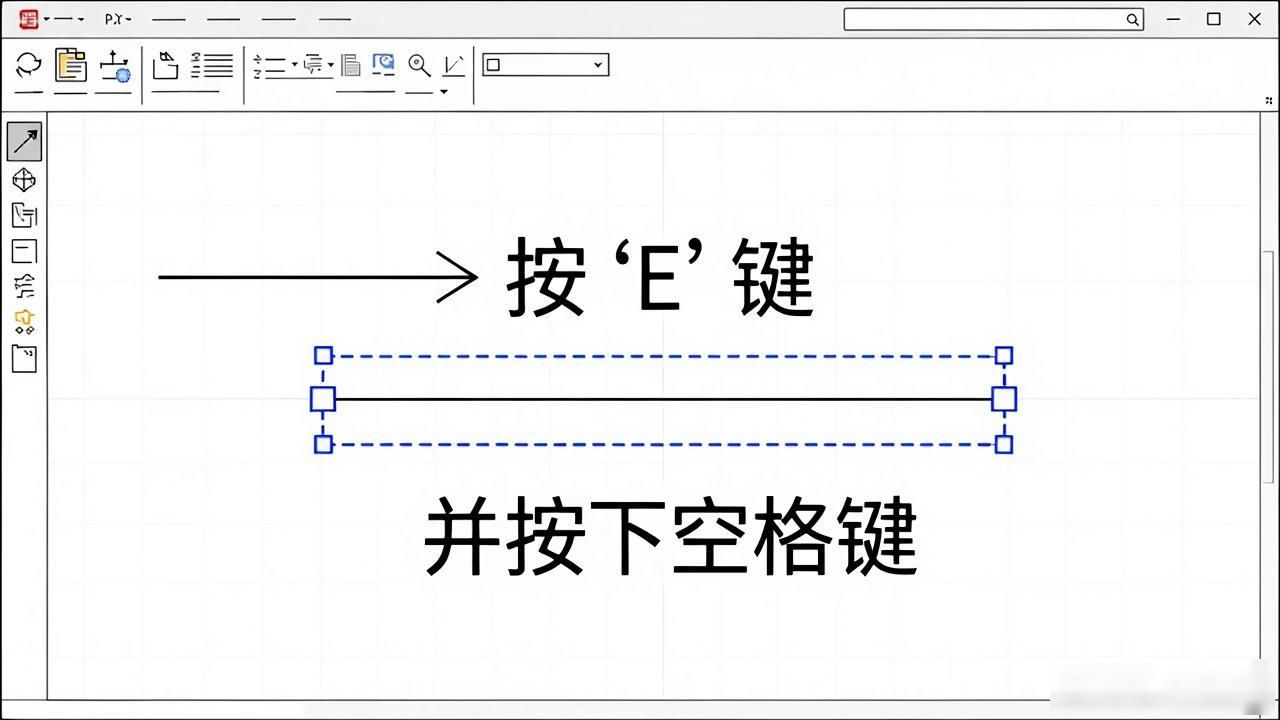

3.完成了删除操作, CAD的删除快捷键是E加上空格, 还要用鼠标去选择打算删除的线段, 接着按E加上空格来删除。
4.上面的图形, 要把俯视图复制上去。图形的顶部, 需将俯视图镜像过来。在CAD里, 复制的快捷键是CO, 然后按空格；镜像的快捷键是MI, 也得按空格。还要删除多余的线段, 那些线段大多是虚线。
5.运用CAD偏移命令, 对左右两条长线段予以偏移, 其间距为经图纸标注的折弯尺寸25, 缘于本实例图不存在左视图, 这表明左视图并无孔或者其他特征, 能够直接进行绘制, CAD偏移的快捷键是O加空格。
连接中间断开的线段。
6.开启钣金件第一道折弯的展开绘制操作, 随即在当下先行去调整, 再计算展开尺寸。Q235这种材料, 1mm的折弯系数是1.7。上面的图示未曾减去折弯系数, 因而需要先把这一步绘制妥当, 减去折弯系数1.7。
方式: 运用CAD的拉伸命令, 其快捷键乃是S随后加空格。四条边朝着中心进行拉伸, 拉伸的幅度为1.7毫米。
7.拉伸已完成, 所测量的尺寸与上图尺寸呈现出完全相同一致的状态。对于上下两边的拉伸而言, 务必在其中把圆孔也一同选上。
8.门板类进行钣金展开时, 通常是长边包裹短边的情况。其确切含义在于, 当长边发生折弯后, 所形成的带有钣金壁厚的内表面, 会与短边折弯之后的侧面料厚面相互贴合。

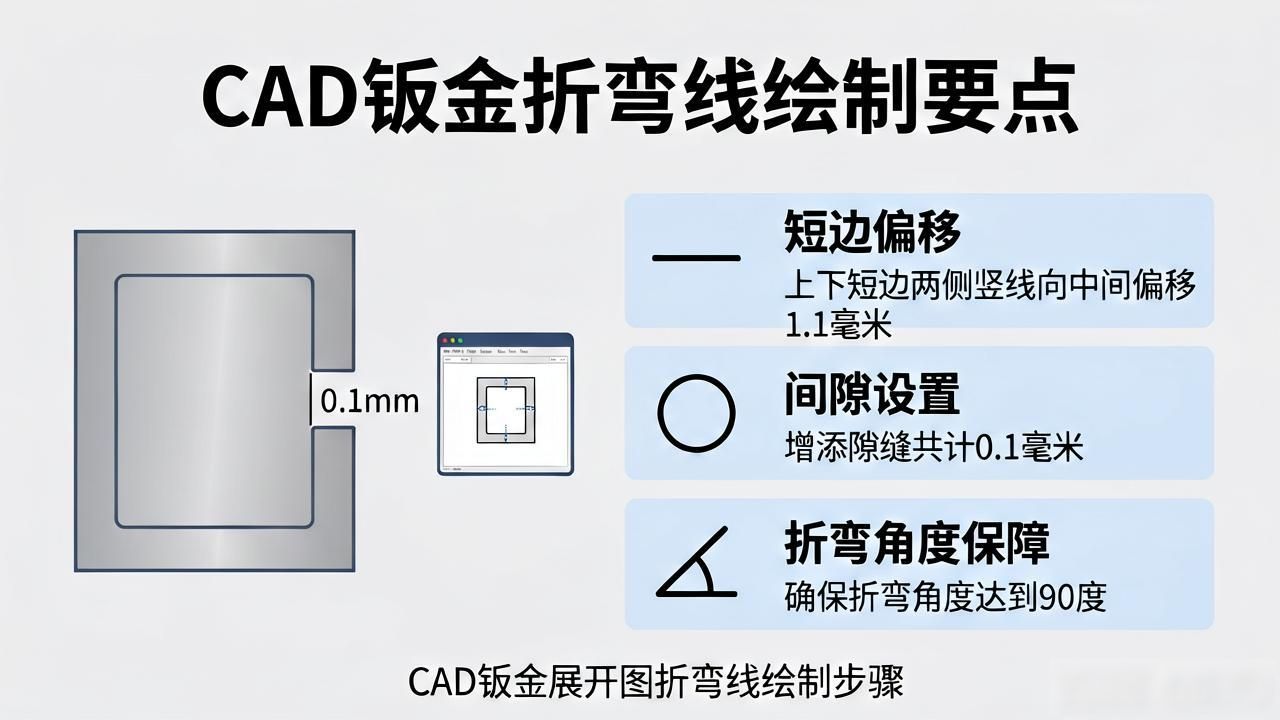

9.对上下两条短边予以修改, 把短边两侧的竖线朝着中间偏移1.1毫米, （为何并非1毫米呢。增添隙缝共计0.1毫米, 以此确保折弯角度能够达到90度）
10.修剪多余出来的线段。修剪命令：TR+空格
测量尺寸与图完全一致，继续下一步。
11.钣金第一道折弯展开基本完成，进行第二道钣金折弯展开。
复制图纸之上的, 主视图当中含有斜线的四个梯形形状的图, 复制它们到展开图之上的四条边, 上下两条边要借着线段的中心来定位, 梯形图的短边是朝着外面的。
12.效果情况如同上面所展示的图, 将上下两个梯形的斜边进行移动, 使其与竖线达到对正的状态, 要确保在折弯之后, 不会出现料厚重叠的情况, 不会导致工件由于这种类似情况而报废或者出现抗刀现象, 随后还要把多余相应线段给予修剪。
13.针对四个边角实施相同的操作, 着手开展第二道展开折弯系数的设定工作, 把外侧的4个梯形朝着中心方向同时挪移1.7mm, 随后切除多余的线段。
14.最后删除多余的辅助线。效果如图，并测量尺寸核对。

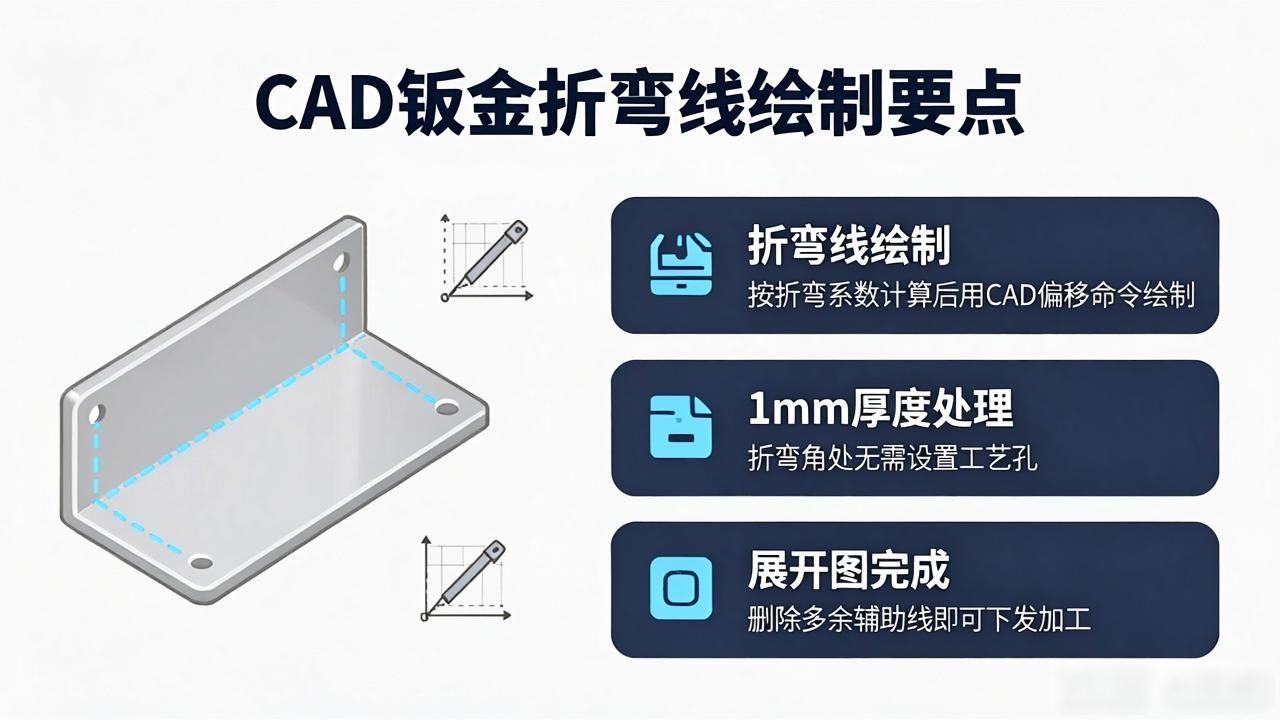

15.直至此时, 钣金展开图基本上算是完成了。出于对着折弯尖角好看些的考量, 在折弯角的那个位置, 是不设立工艺孔的。一毫米的这种情况, 是能够不用折弯工艺孔的。
16.展开图里头, 有两个孔, 其直径为5.1, 由于它们离折弯边距离太近, 以至于在进行折弯操作后会出现拉伸变形的状况。在此所处的情况里, 要预先去做相应的处理, 也就是把直径5.1改成直径2mm, 待折弯操作完成之后, 要执行扩孔这一动作, 一直到让其直径扩至5.1mm。
17.钣金折弯线的画法是, 要先去计算折弯线的位置, 折弯线位置有着计算公式, 第一道折弯线等于折弯尺寸减去零点五的折弯系数, 第二道折弯线的计算公式是, 第一道折弯尺寸减去折弯系数, 再加上第二道折弯尺寸减去零点五的折弯系数。
20-0.5*1.7=19.15
20-1.7+25-0.5*1.7=42.45
绘制折弯线采用偏移命令，绘制完成，折弯线改为虚线。
效果如下图：
18.至此，用CAD画门板类钣金展开图及折弯线全部完成。
