天圆地方钣金放样下料方法

提醒：点上方 ↑ ↑ ↑ “ 钣金学习网 ” 免费关注

天圆地方放样步骤

1.先按照实际尺寸画出侧视图, 接着画出俯视图, 之后把俯视图上的1/4圆弧平均分成3份, 再将分出的各个点, 也就是1、2、3、4, 通过直线, 即a、b、c、d, 与F点连接起来, 步骤对应1 – 1图与1 – 2图。

2.另外描绘一条直线, 选取一点I, 度量高度尺寸, 以I点作为起始点, 在该直线上标记一点J。随后经过I点绘制一条与它垂直相交的线, 测量直线a的长度, 以I点为起始点, 在线上标记一点K, 接着测量直线b的长度, 以I点为起始点, 在直线上标记一点L。使用直线e将K、J两点连接起来, 再使用直线f将L、J两点连接起来。（步骤对应1 – 3图）

3.

从方头的其中一边的长度出发, 去画出一条名为P Q的直线, 接着, 去找出这条名曰P Q直线的中心点O, 然后, 再去画一条与它呈垂直相交状态的线。

首先, 以点Q当作圆心, 以直线e作为半径由此称作Qe圆弧对垂直相交线进行圆弧绘制, 从而这个圆弧相交得到点7, 随后, 运用直线针对7与Q这两点进行相连。

③ 以点Q作为圆心, 将直线f用作半径来画圆弧, 此圆弧下称Qf圆弧。接着量取俯视图里的点1与点2之间的弦长, 该弦长下称1～2弦长, 把量取的此1～2弦长作为半径, 以点7作为圆心画圆弧, 此圆弧与另外的圆弧相交于点6, 之后用直线把6、Q这两点相连。

把点6当作圆心, 让1至2这么长的弦长作为半径来画圆弧和Qf圆弧相交, 相交的那个点是点5, 接着用直线把5和Q这两点连起来。

第5点, 以点5作为圆心, 将1至2弦的长度当作半径来画圆弧, 此圆弧与Qe圆弧相交, 相交的点为点4, 接着用直线把点4与点Q连接起来。

从点Q出发, 以线段PQ作为半径来绘制圆弧, 接着, 由点4起头, 以线段7Q当作半径绘制圆弧, 二者相交于点S, 用直线将QS两点联结起来。此后, 再用直线把点4和点S连通起来。

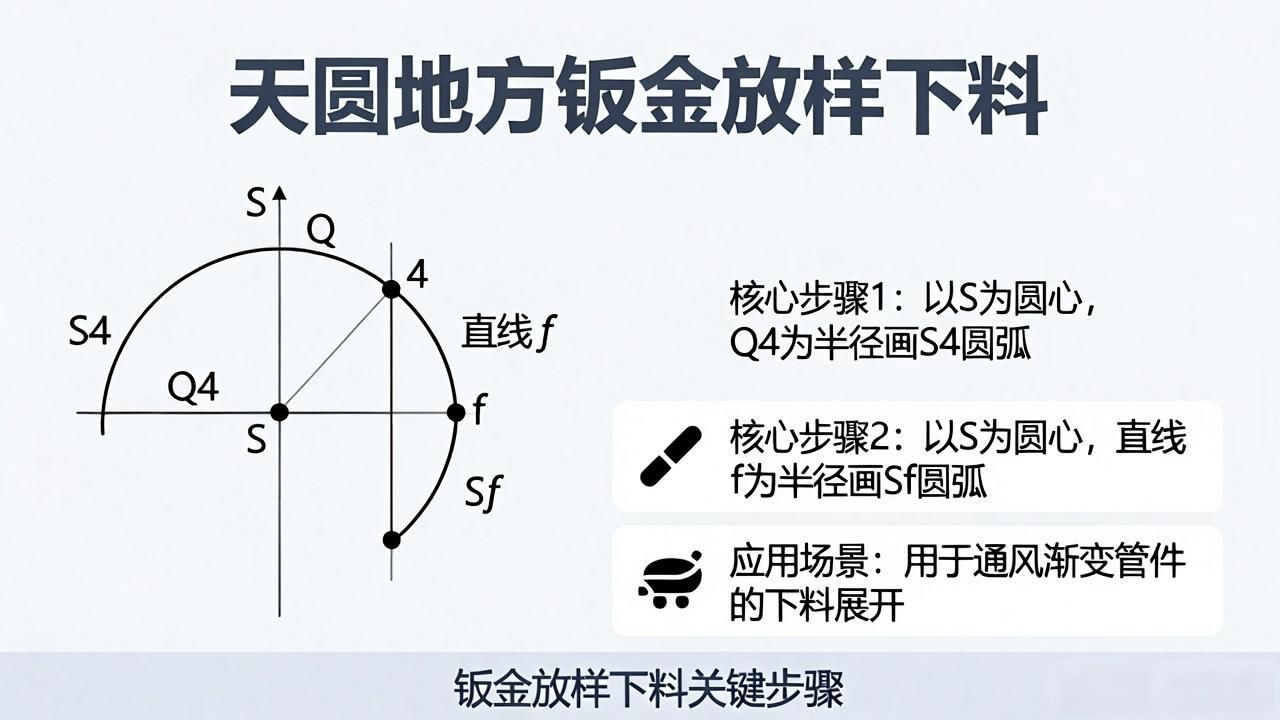

首先, 以点S作为圆心, 将线段Q4当成半径来画圆弧, 此圆弧被称作S4圆弧, 然后, 再以点S作为圆心, 把直线f作为半径, 去画圆弧, 该圆弧被称作Sf圆弧。

取点4作为圆心, 以1至2弦长当作半径, 画出圆弧, 此圆弧与Sf圆弧相交, 得到交点3, 接着,用直线将3与S这两点连接起来。

将9号, 以点3当作圆心, 把1~2这段弦长作为半径来画圆弧, 此圆弧会与Sf圆弧相交于点2, 接着用直线把2和S这两点连接起来。

首先, 将圆心确定为点2 , 接着, 把半径设定为1至2弦长, 然后, 据此画出的圆弧与S4圆弧相交, 交点为点1 , 最后, 使用直线把1 、S这两点连接起来。

4.将点4作为圆心, 依据点O与点4的距离当作半径来绘制圆弧, 也就是所谓的O4圆弧, 然后以点S当做圆心, 量取O、Q两点之间具体指的是1/2边长长度的半径来画圆弧, 此圆弧会与O4圆弧相交于点T , 接着使用直线连接S、T这两个点, 之后再用直线连接点1与点T。（步骤对应着一至四）

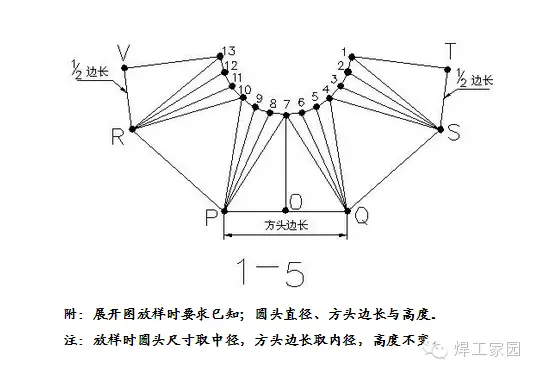

5.把数字1、2、3、4、5、6、7, 通过线段依次连接起来, 这样就能够得到1/2展开图, 这些步骤与1至4相对应咯标点符号。

6.若要得到完整展开图, 那么就能够依照以上步骤, 持续地将另一半展开图绘出, 这些步骤与1 – 5相对应。
