基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 运用阿拉伯数字予以表示, 标注于指引线的尾部之处。常用焊接方法代号示意于表 3 -9 所示情形。要是属于组合焊接方法, 能够用“/”加以分开, 左侧体现正面（或者盖面）的焊接方法, 右侧展现背面（或者打底）焊接方法。举例来说, V 形焊缝先是采用钨极氢弧焊进行打底, 而后用手工电弧焊进行盖面, 那么表示为 141/111。
标注示例中, 焊缝符号以及焊接方法代号所呈现的情形可见图3-21。此图展现的是V形坡口对接焊缝, 其背面实施封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氮弧焊, 盖面焊以及封底焊运用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
绘制钢结构焊接符号所依据的是GB324一1988《焊缝代号》。钢结构通常归属于建筑学科, 它属于建筑行业。所以在钢结构焊接符号的标注当中, 常常会伴随有建筑符号, 还会伴随型钢符号, 以及螺栓符号, 甚至还有铆钉符号等。

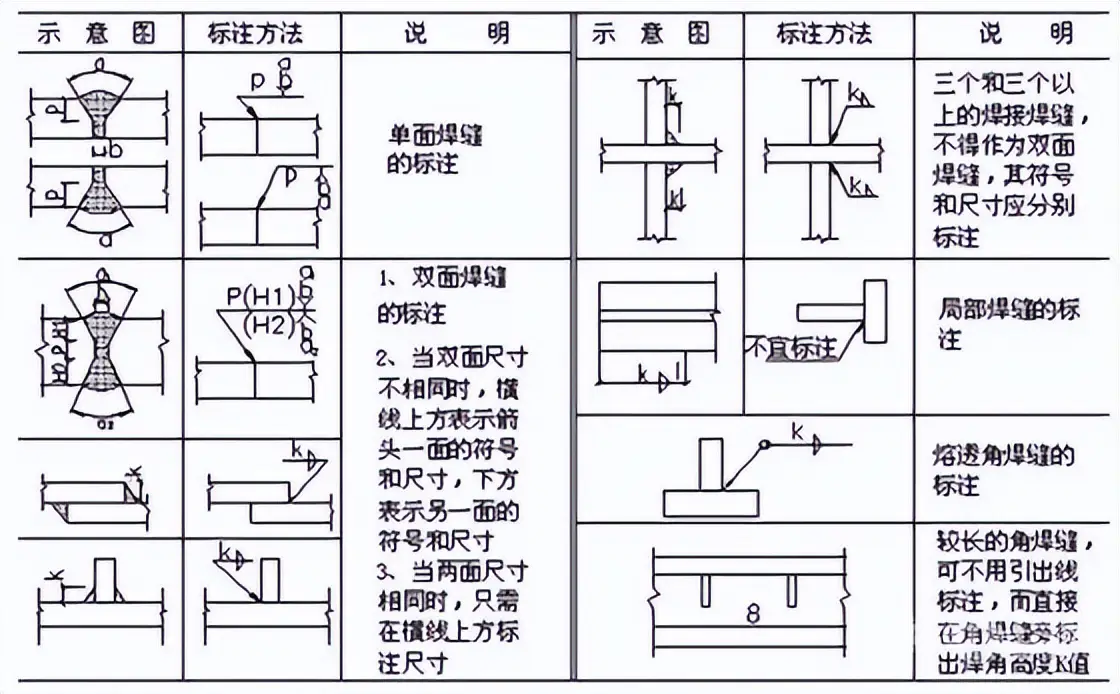

钢结构焊缝符号表示的方法及有关规定

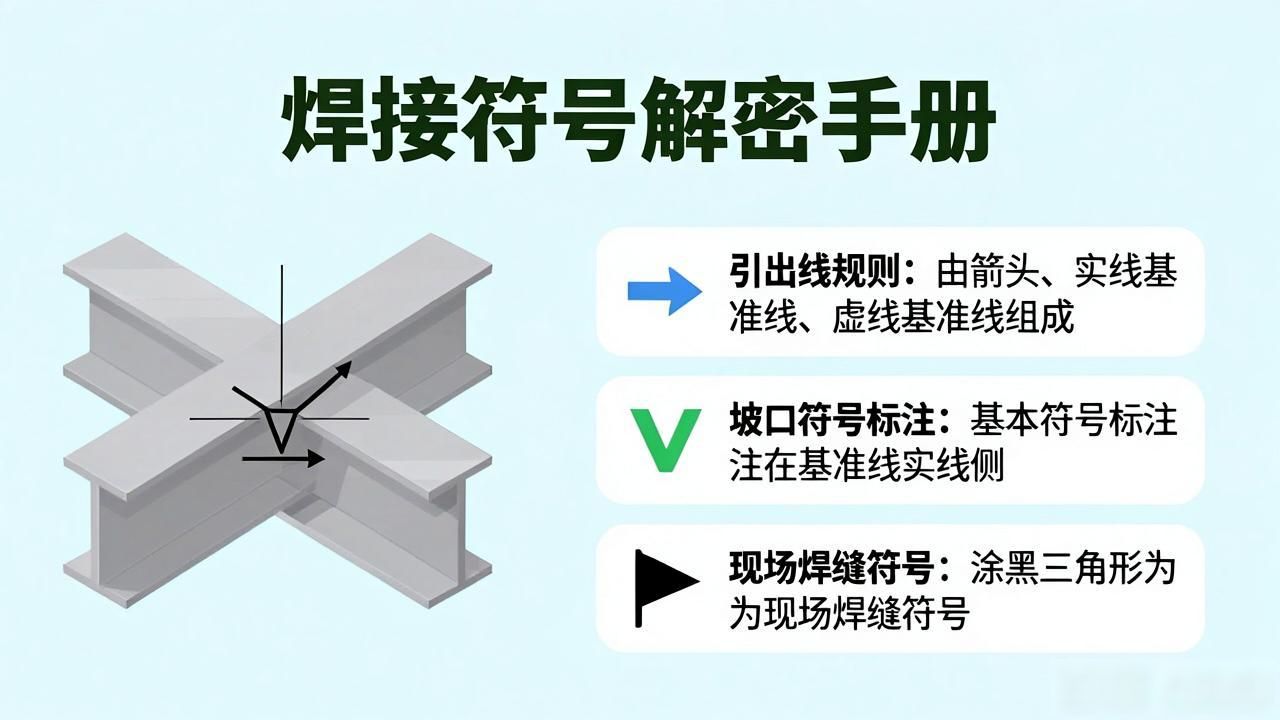

1、焊缝的引出线由箭头构成, 还由两条基准线组成, 其中一条是实线, 另一条是虚线, 并且它们的线型都是细线, 是这样构成的。
2、能够画在作为基准的线的实线之上的虚线, 是基准线的虚线, 或者, 其能够画在基准线的实线之下, 将作为依据的线一般要与图样那有着标题的栏保持平行, 只有在极少数特殊状况下才会与标题栏呈现垂直状态。
3、要是焊缝处于接头的箭头那一侧的话, 那么基本符号会标注在基准线的实线那一侧；要是焊缝处于接头的不是箭头那一侧的话, 那么基本符号会标注在基准线的虚线那一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、对于箭头线相对焊缝所处的位置, 通常来讲并无特别的要求, 可不作特殊规定, 然而, 当进行标注呈现单边形焊缝这种情况的时候, 箭头线需要朝着带有坡口的那一侧的工件有所指向。
6、表示用粗实线的, 是与基准线重合的线段, 此线段是基本符号、补充符号和与基准线相交或与基准线相切的线段。
7、焊缝的基本符号是粗实线状态, 辅助符号同样是粗实线状态, 补充符号（除尾部符号之外）也是粗实线状态, 尺寸数字原则上同样呈现为粗实线状态, 尾部符号是细实线状态, 尾部符号主要用于标注焊接工艺、方法等方面的内容。
8、在一块儿图形之上, 要是焊缝的形式, 还有断面尺寸以及辅助要求这几方面全都一样的时候, 能够仅仅挑选一处去标注焊缝的符号以及尺寸。并且还要额外加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧状, 绘制在引出线的转折之处。
在同一个图形之上的时候, 存在数种相同的焊缝情况之下, 能够把焊缝进行分类为焊缝编号, 标注到尾部符号的里面, 分类编号在采用的时候是 A, B, C 等等, 在同一类焊缝当中的时候, 可以选择一处来标注了那代号的。

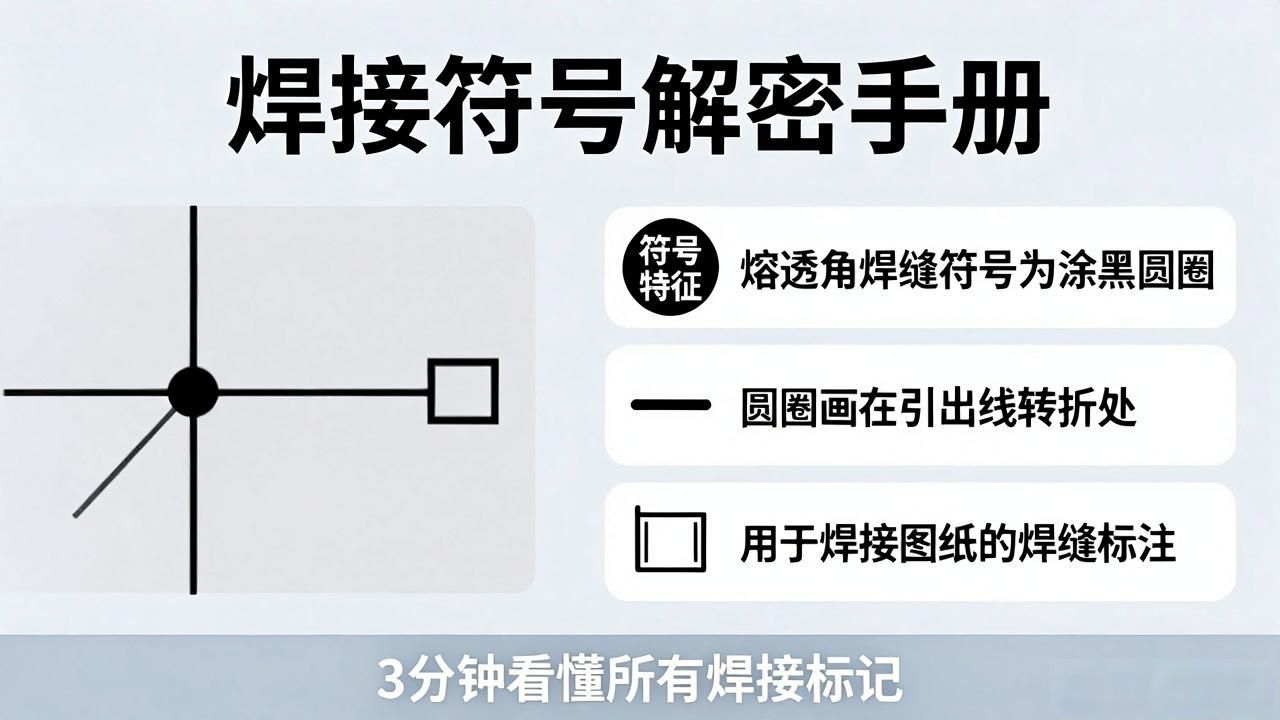

9、其符号是要按照图１－３８那种方式来进行标注的熔透角焊缝, 熔透角焊缝的符号乃是涂黑形成的圆圈, 这个圆圈画在引出线出现转折的地方。
10、对于那种形状中较长的角焊缝比如说焊接实腹钢梁的翼缘处的焊缝不必使用引出线来进行标注, 可以直接在角焊缝的旁边标注焊缝尺寸的值K。
11、当处于连接长度范围里面, 仅仅存在局部的区段有着焊缝的情况下, 要依据图1-40去进行标注, K是角焊缝焊脚尺寸。
12、当焊缝分布呈现出无规则状态的时候, 在对焊缝符号进行标注的同一时刻, 于焊缝的位置之处加上中实线用来表明能够看见的焊缝情形, 亦或是加上栅线用来表明无法看见的焊缝状况。
13、对于相互焊接的两个焊件, 若呈现单面焊带双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的便是具有较大坡口的那个焊件。
14、用作表示环绕工作件周围围焊缝, 其所用符号是以圆圈呈现的, 此圆圈被规定画在引出线的转折之处, 同时还要对其焊角尺寸K进行标注。
15、焊件有三个或者更多相互去经历焊接这个动作时, 这些焊件之间形成的焊缝, 是不能当作双面焊缝去进行标注表示的, 焊缝所对应的符号以及尺寸, 都应该各自分别去进行标注。
16、对于处于施工现场开展焊接作业的焊件, 其焊缝是必须要标注“现场焊缝”这种符号的。而现场焊缝符号是呈涂黑状态的三角形旗号样式, 它被绘制在引出线的转折之处。
17、在相互焊接的两个焊件里头, 当仅有一个焊件带有坡口的时候, 比如说属于单面V形这种情况的话, 所引出的线的箭头是朝着带坡口的那个焊件指向的。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
