于阅读焊接图纸之际, 懂得并精准诠释焊接图纸符号极为关键, 此对于焊工来讲, 属于必备技能当中的一项。
焊接图纸里头的坡口符号, 属于焊接结构图样之上的关键标识当中的一个, 在图样那里, 坡口符号常常会同焊接方法代号一块儿标注, 用来表明焊接的详尽要求, 像例如, V形坡口对接焊缝背面要进行封底焊, 正面焊缝表面得齐平, 所采用的是打底焊的手工钨极氮弧焊, 盖面焊以及封底焊选用手工电弧焊。

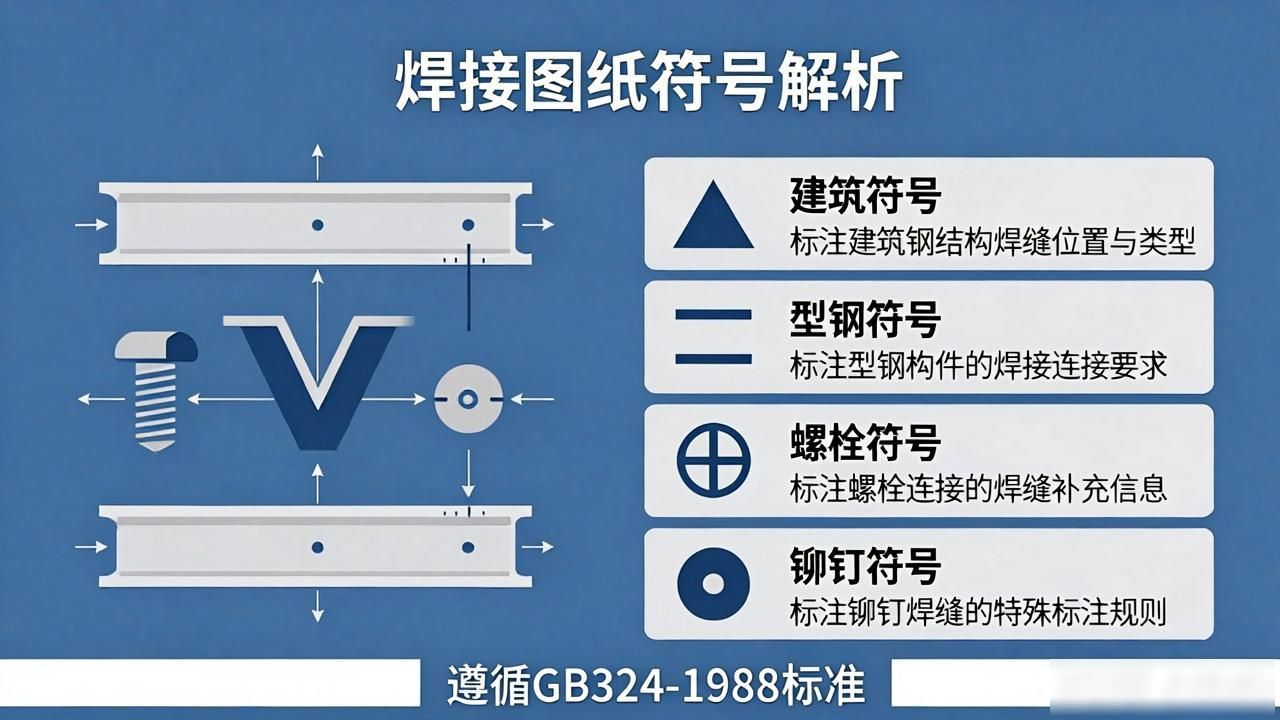

遵循GB324 – 1988《焊缝代号》标准的是钢结构焊接符号的标注。钢结构焊接符号的表示里, 涉及建筑符号、型钢符号、螺栓符号以及铆钉符号等, 目的是全面体现焊接结构的细节。

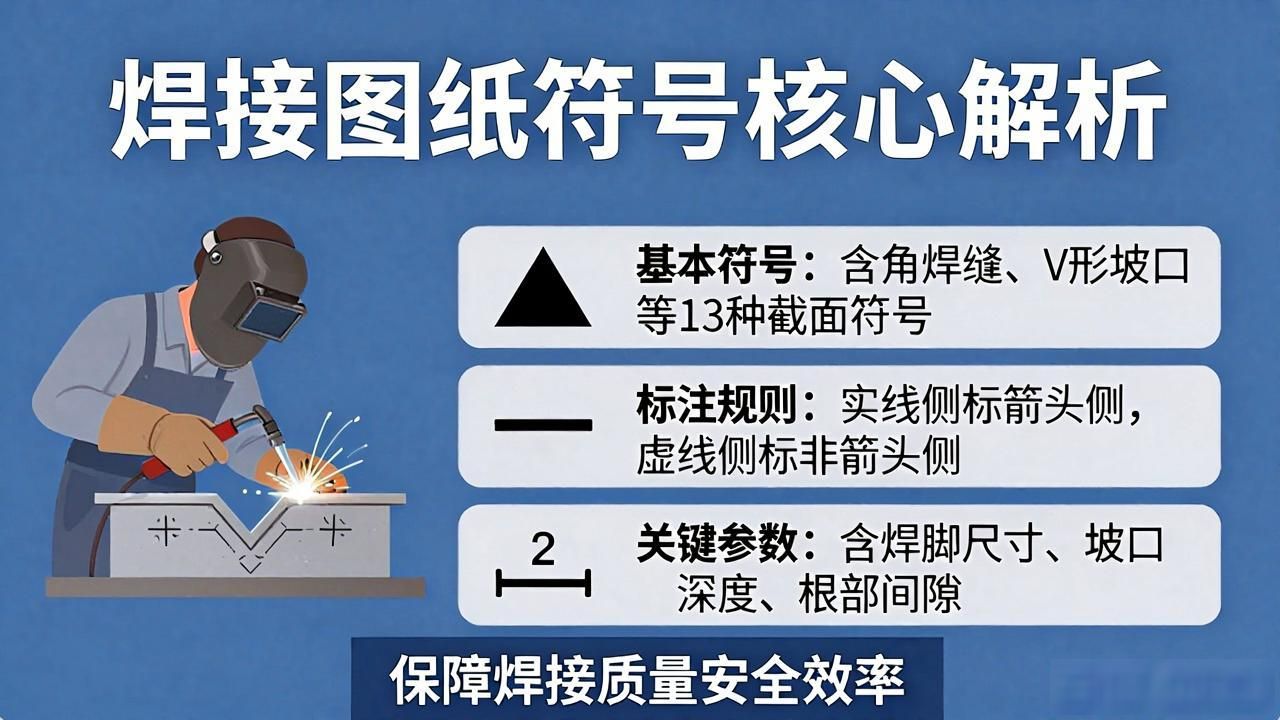

标注焊缝符号时, 常采用引出线、基本符号、辅助符号以及补充符号等构成, 引出线由箭头与两条基准线组成, 基准线分实线和虚线, 实线表示焊缝位置, 虚线代表焊缝宽度, 箭头指向焊缝位置, 基本符号标注在实线一侧, 补充符号依具体情形标注在实线或虚线一侧。

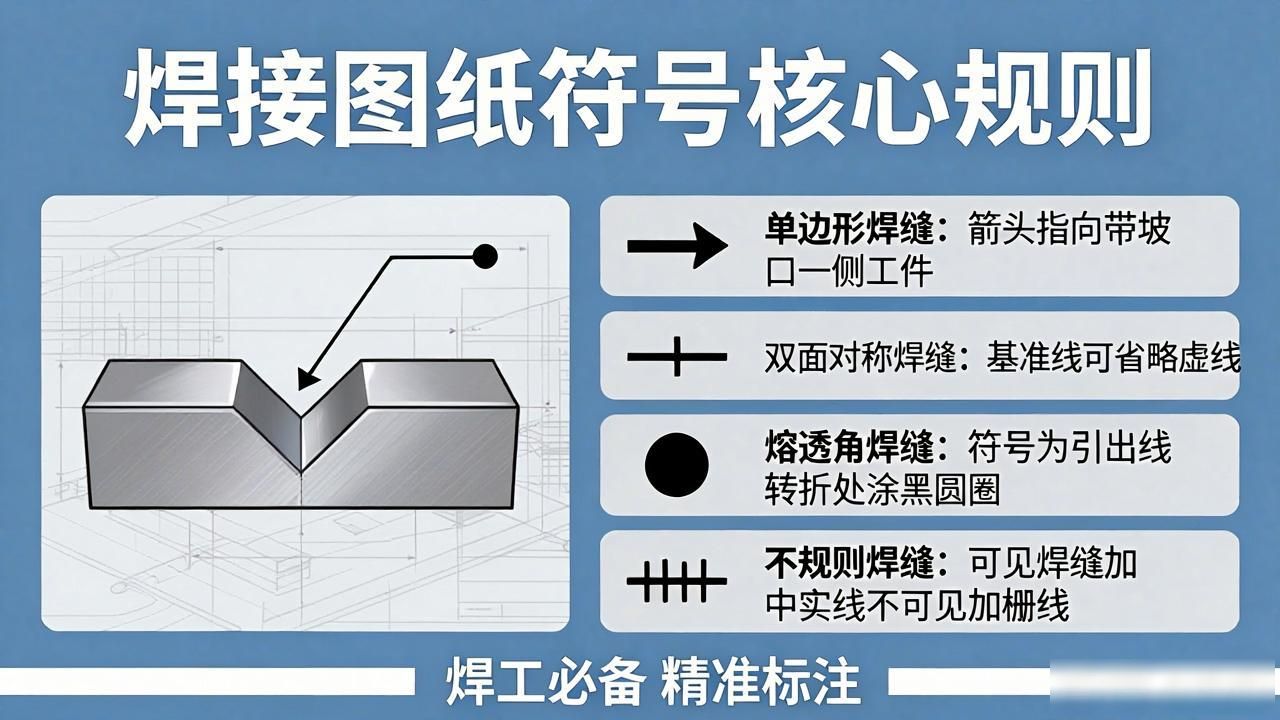

依据焊缝的类型以及要求, 焊缝符号的标注会展现出不一样, 比如, 单边形焊缝的箭头线应当指向带有坡口的一侧工件, 双面对称焊缝的时候, 基准线能够不添加虚线, 熔透角焊缝的符号是涂黑的圆圈, 而当焊缝分布并非规则的时候, 则要在标注符号之际, 加上中实线用来表示可见焊缝或者加上栅线用来表示不可见焊缝。
于欧美焊接符号那儿, 以4.5来表明焊点直径, 借【3】去指代CC项或者SC项, 用6称作第六 CC项或者SC项, ①AND②意味着两点之间存在的焊点, 12X表示两点之间包含的焊点数量是12个。然而在日本焊接符号里, A被用于表示关键或者重要特性。
这本就在于给出焊接图纸符号的周全阐释, 用以协助焊工明了并运用焊接图纸。针对符号的精准诠释与运用, 乃是保障焊接质量、安全以及效率的要点。请参照上述所说内容, 依照实际工作情形，持续提高焊接技能。
