验收那日颇为干脆, 焊缝一次即通过, 图纸上的标记跟现场焊工之操作全然契合, 未出现返工情形, 看似平常, 实则是一组符号将设计与施工关联在一起, 倘若符号绘制有误, 焊工依此操作, 而后上面再去修正工作, 其损失绝非仅仅浪费时间这般简单。
焊缝符号被想成图纸的“说话方式”最为直白, 图上运用一套标准化的符号, 将接头类型写清楚, 把坡口形状写清楚, 把尺寸写清楚, 把做法写清楚，目的在于让设计端和施工端不产生冲突, 设计师借助这些标记表达他期望的接头和工艺, 检验依据此去做, 现场依据此去做、去验, 说实话, 图纸有时会使人迷糊, 依靠符号才将意思确定下来, 条件是你会看, 明白那些约定俗成的规则。

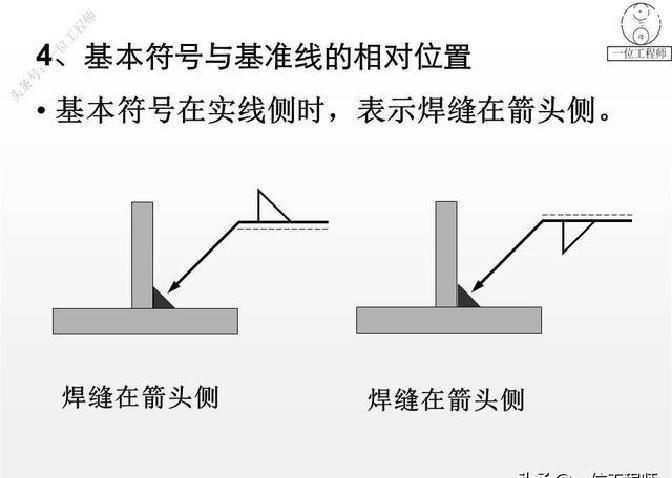

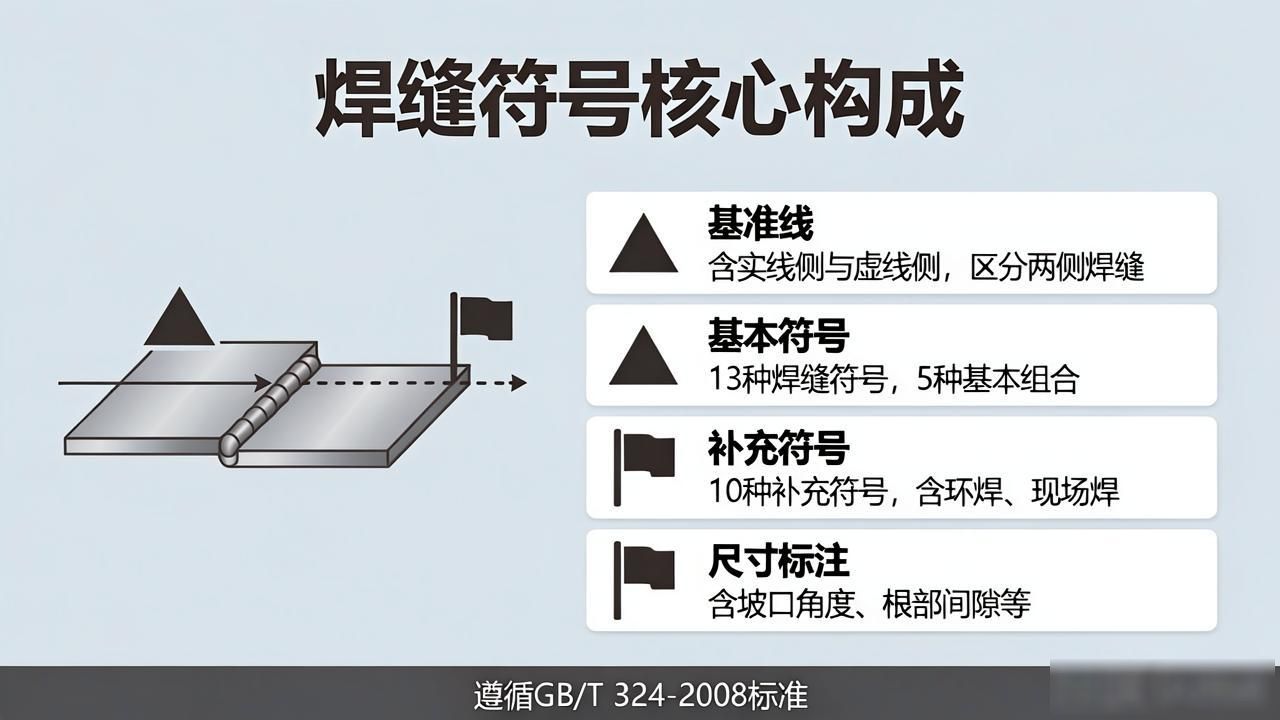

它是什么模样, 是那个符号, 哪样的符号, 核心是那根基准线, 基准线是怎样呈现的, 它呈现为两种情形, 一种是实线, 实线呈现为怎样, 呈现为有与之平行的虚线, 箭头是怎样的, 箭头从某处指向接头处, 此时箭头所指的那一边, 通常是用基准线实线对应的那边的符号来进行说明的, 虚线那一侧有符号, 这又说明了什么, 说明了另一面也存在焊缝, 围绕着这根基准线而言, 常见的要素有哪些, 要素不少, 要素包括焊接符号本体（比如对接、角焊、埋弧等等）、尺寸和坡口角度、焊缝长度与间距、成形要求和打磨方式, 除此之外还有补充符号和文字说明, 基准线如同主干一般, 符号、数字、尾部注释, 它们如同挂在上面的枝桠。说白了，看到基准线就知道这张图到底想让现场干什么。

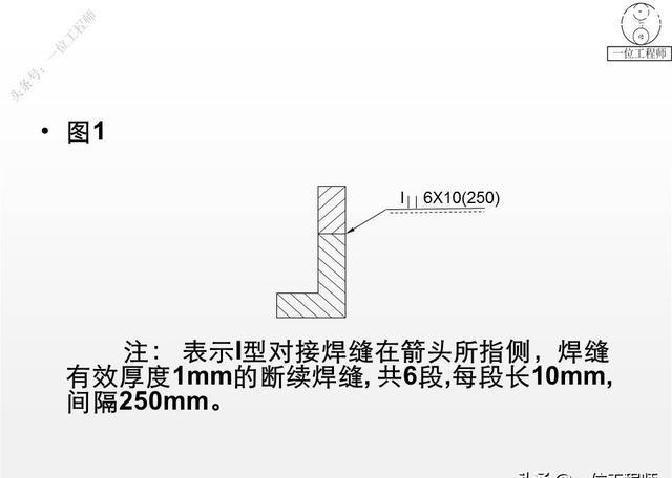

看图片得留意细节, 基准线上靠实线那一侧存在标记, 其告诉你箭头所指向的那个方面的接头具有何种类型以及尺寸, 位于虚线那一侧要是有标记, 那就意味着另一侧同样得采取焊接操作, 数字及字母是紧挨符号的, 简单讲就是把坡口角度、根部间隙、焊缝长度或是间距给标示出来, 另外有一些补充性的记号相当重要, 一个圆圈通常是代表环焊这件事, 波浪线或者箭头末端出现 的特殊标记会表明这究竟是现场焊接还是车间焊接, 是人工焊接抑或是机械化焊接, 成形符号会说明是要保留坡口还是打磨成平整的。那个焊接工艺号、焊丝牌号或者特殊要求, 常常会写在尾部位置, 只要看到尾部, 就要依照那个去做, 千万不要自己擅自作主改变做法。细节能够决定成败, 因为图上边的一点细微偏差, 在现场都会被放大成为一堆麻烦。
做标注之际, 投影关系以及位置对应这二者必须得搞清楚。当图纸存在好几个视图之时, 焊缝符号应当与视图的投影关系保持一致。也就是说, 箭头所指向的方向是哪里, 那么在基准线上所书写的内容就指示的是哪一个面。实际操作当中经常会走的流程大致是如此这般: 首先要确认接头的类型以及需要进行焊接的面；接着在基准线上依据箭头侧或者反侧放置好符号；随后将尺寸、长度、间距、成形要求按照规定的位置填写上去；最终在尾部补充焊接工艺或者材料代码。比如说, 要绘制一个呈现那种V形坡口样式的对接接头, 箭头是朝着接头方向的, 于此在基准线上把V形坡口符号给绘制出来, 在其一旁写明坡口角度, 明确根部间隙, 标注好焊缝长度还有间距, 然后在尾部表明焊丝型号以及焊接等级, 如此这般现场就能够依据图纸实施施工, 免得老是前来询问这询问那的。

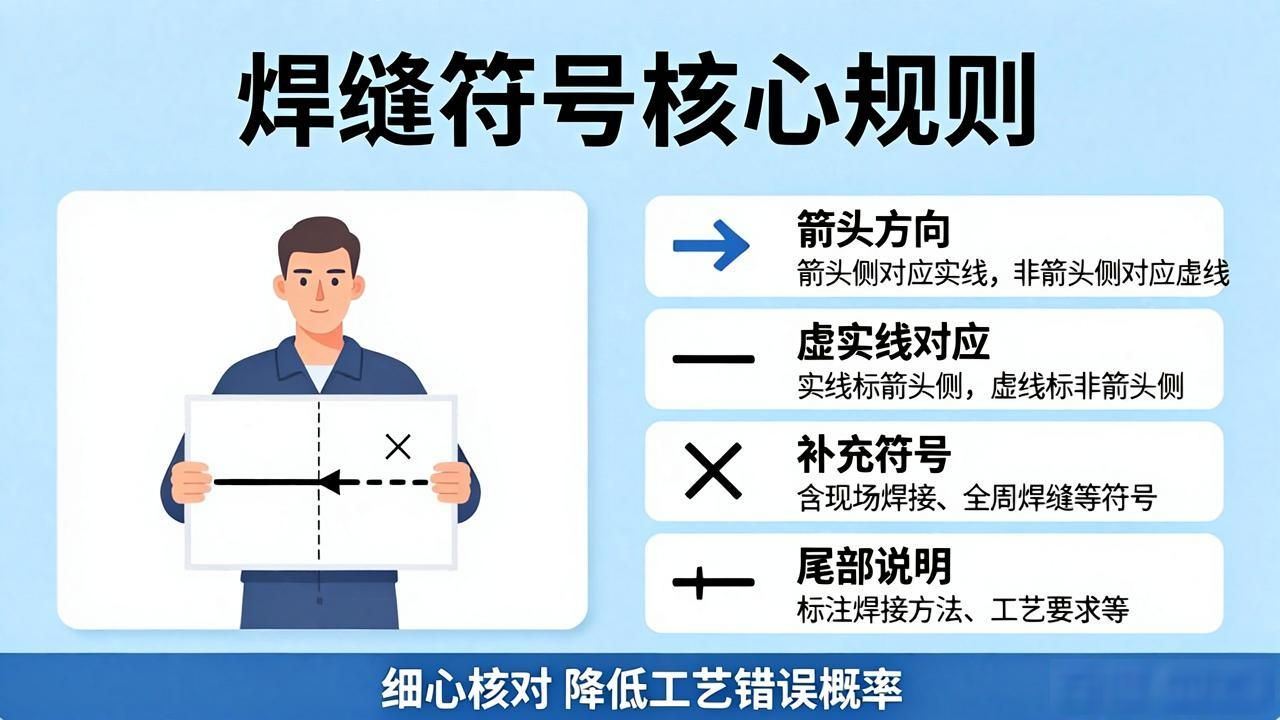

发图之前, 得对那几项进行多次核对, 分别是箭头的方向 , 实线与虚线之间的对应关系 , 以及尾部的说明。最为让人感到十分无语的情形是 , 符号书写得模模糊糊不清楚 , 而且大家又都不太愿意去进行更多的确认 , 最终导致现场出现按错面或者遗漏工艺要求的状况。嗯 , 关于这事儿 , 只要细心一些就能使得出现问题的概率降低。
