焊接基本符号大全

用于在图样之上来标注焊接方法、焊缝形式以及焊缝尺寸等技术方面内容的符号是焊接符号, 它是由焊缝符号、指引线以及焊缝尺寸符号共同组成的。下面为你针对各类焊接符号图标作出详细介绍:

焊缝符号

1. 基本符号

表示焊缝横断面形状的符号, 基本符号以及辅助符号, 在图纸之上是用粗实线来进行绘制的, 引出线倒是用细实线绘制, 常见基本符号如下:

| 符号 | 焊缝名称 | 示意图 |

| I | I形焊缝 | I形焊缝 |

| V | V形焊缝 | V形焊缝 |

| Y | 带钝边V形焊缝 | 带钝边V形焊缝 |

| 角焊缝符号 | 角焊缝 | 角焊缝 |

| 封底焊缝符号 | 封底焊缝 | 封底焊缝 |

2. 辅助符号

用来表示焊缝表面形状特征的符号, 在通常状况底下, 并不需要精确地讲清楚焊缝的表面形状, 因而辅助符号常常不进行标注。辅助符号存在三种, 它们分别是:

表示焊缝表面平齐的符号。

表示焊缝表面凹陷的符号。

表示焊缝表面凸起的符号。

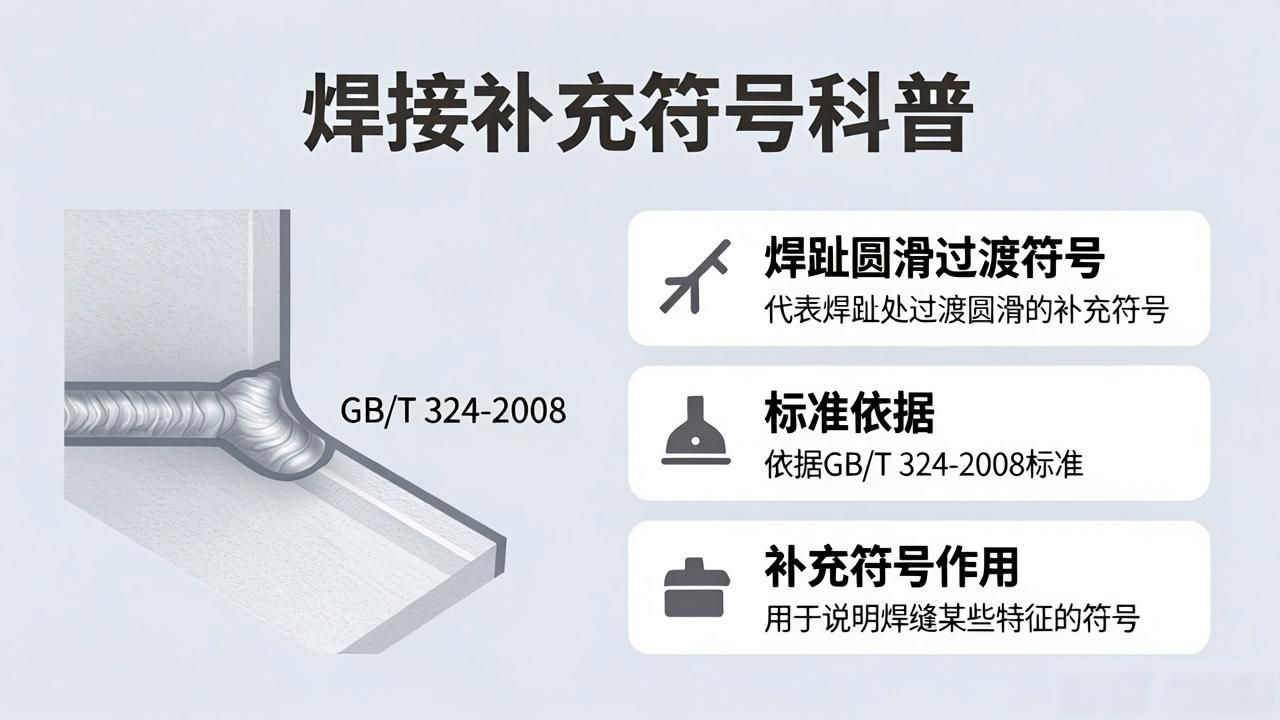

3. 补充符号

用作补充说明焊缝某些特征的符号, 像代表“焊趾处过渡圆滑”的那种补充符号哟。大伙能够从标准GB/T 324 – 2008里寻得全部的补充符号。

| 符号 | 含义 | 应用示例 |

| 涂黑的圆圈 | 熔透角焊缝 | 画在引出线的转折处 |

| 那个呈圆形的圈 | 围绕着工作件周边的围起来的焊缝 | 画于引出线发生转折的地方 | 还标注了它的焊角尺寸为K。

有着涂黑的三角形的旗号, 存在现场焊缝, 绘在了引出线的转折之处。

指引线

由箭头线以及基准线组合形成, 当中基准线是由一条实线与一条虚线构建而成, 二者的线型都是细线, 具体的规定是像下面这样:

将可以画在基准线实线之上侧的虚线用作基准线, 或者把能画在基准线实线之下侧的虚线当作基准线, 基准线通常要与图样里的标题栏保持平行, 只有在特殊情形下才会与标题栏呈现垂直状态。

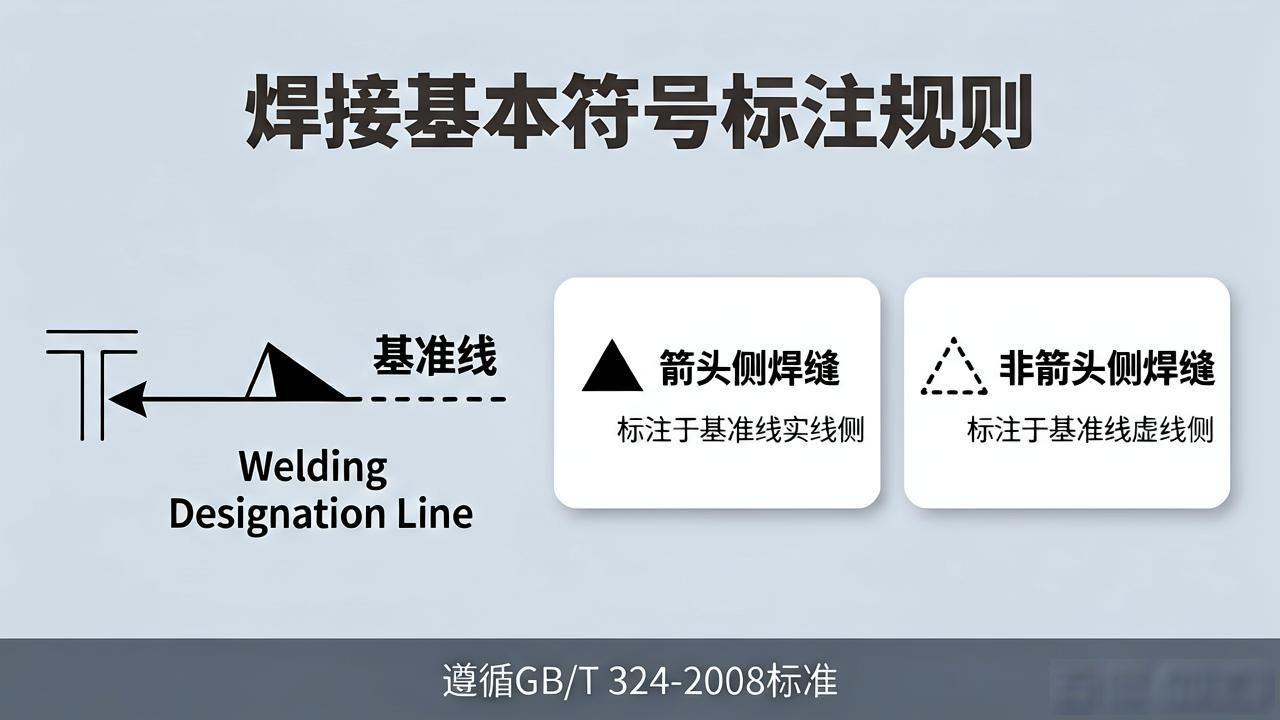

处在接头箭头侧的焊缝, 其基本符号标注于基准线实线侧；处在接头非箭头侧的焊缝, 基本符号标注在基准线虚线侧。

当为双面对称焊缝时，基准线可不加虚线。

箭头线跟焊缝相对的位置, 一般来讲是没有特别要求的, 不过呢, 在对单边形焊缝进行标注的时候, 箭头线它得指向带着坡口的一侧的那个工件。

焊缝尺寸符号

用于表示焊缝形状尺寸的那些符号, 像焊脚尺寸、焊缝宽度、焊缝厚度这类的, 在介绍基本符号时, 会与此同时介绍相关的焊缝尺寸符号以及它们对应的选用范围。

焊接方法代号

在焊接结构图样之上, 焊接方法能够依照国家标准GB 5185 – 85的规定, 以阿拉伯数字予以表示, 将其标注于指引线的尾部之处。要是属于组合焊接方法, 能够用“/”加以分开, 其中左侧代表正面（或者盖面）的焊接方法, 右侧代表背面（或者打底）焊接方法了。举个例子来说, 如果V形焊缝先是采用钨极氩弧焊进行打底, 随后使用手工电弧焊进行盖面, 那么就表示为141/111。常用焊接方法代号可以去查阅相关标准文件。

因为没办法直接呈现完整的图标大全, 所以你能够去查阅GB/T 324 – 2008《焊缝符号表示法》, 以及GB 5185 – 85等国家标准文件来获取更为全面、精确的焊接符号图标信息。标点符号。
