搞焊接工艺以及图纸审核好些年了, 常年待在车间里对接生产, 还要审核钢结构施工图纸, 结果发现了一个普遍存在的问题: 不管是从事焊接工作多年的老焊工, 还是刚刚开始接触制图的机械工程师, 焊缝标注出现错误、接头选型出现失误, 这都是导致项目需要返工的主要原因。
诸多小型钢结构、非标设备, 只因图纸符号书写得含糊不清, 坡口开错、焊缝焊长不够, 平白无故地浪费了工时以及原材料。今日这期文章以国标GB/T324 – 2008作为基准, 结合现场实际操作经验, 系统地梳理焊接接头选型以及焊缝符号全套标注规范。

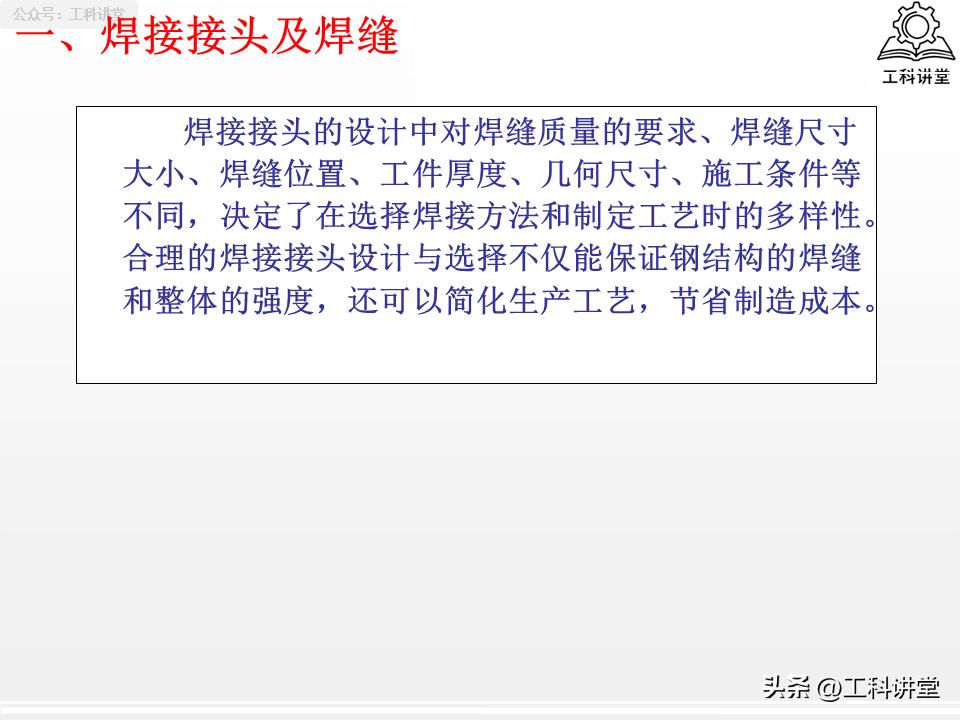

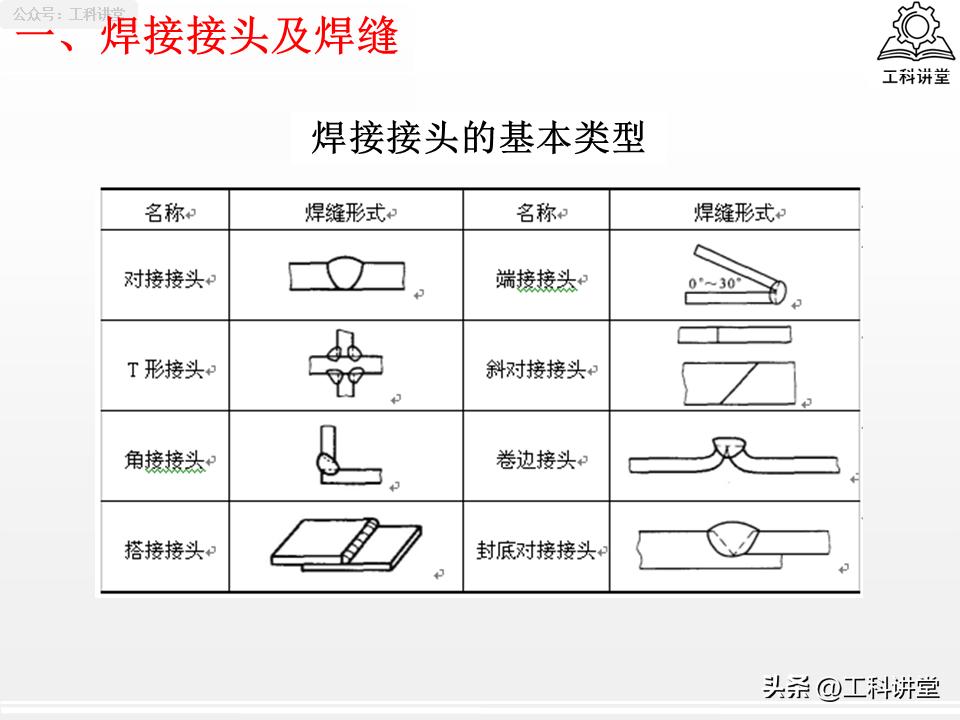

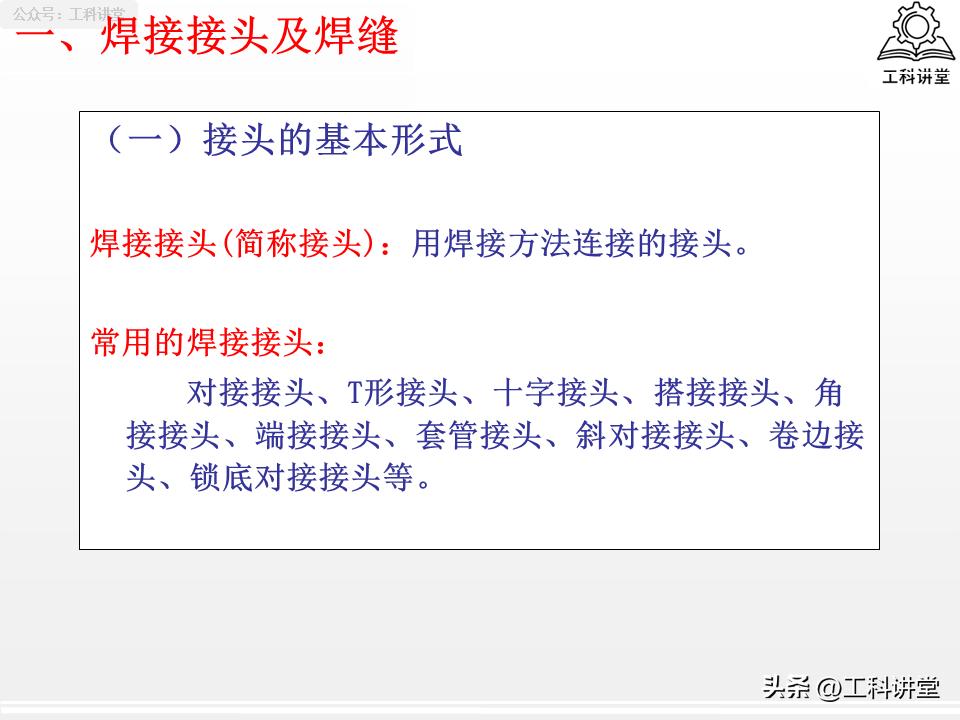

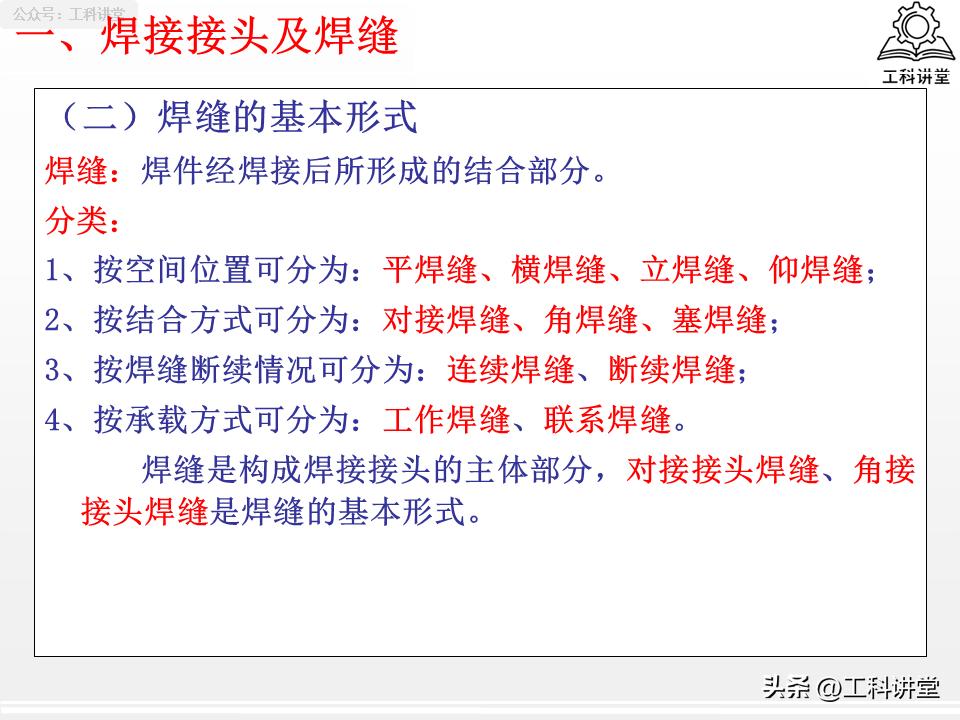

一、五大类焊接接头

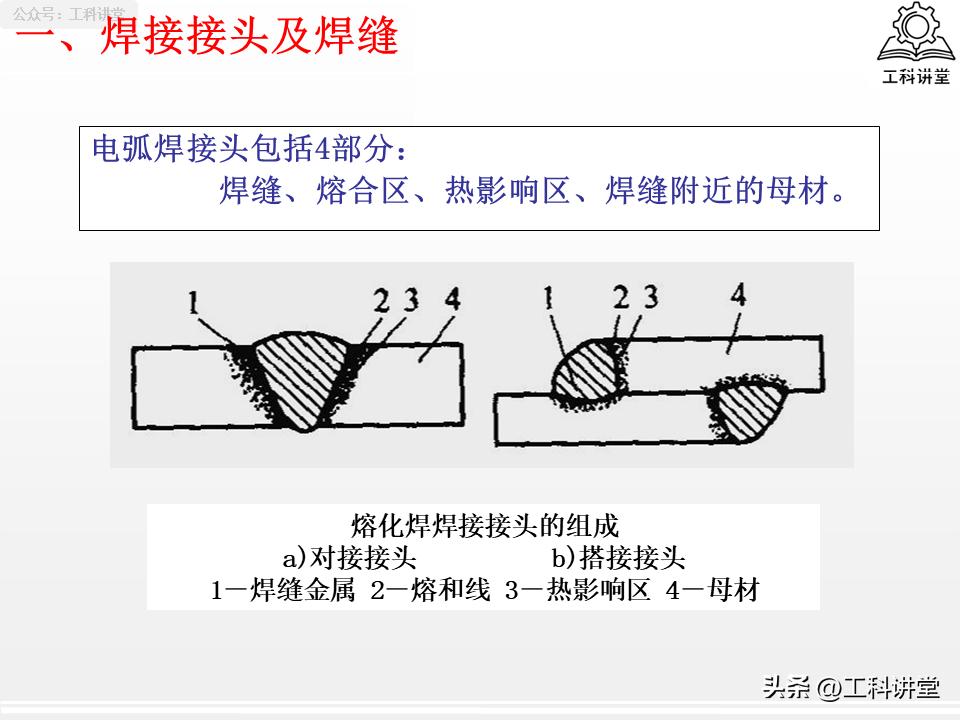

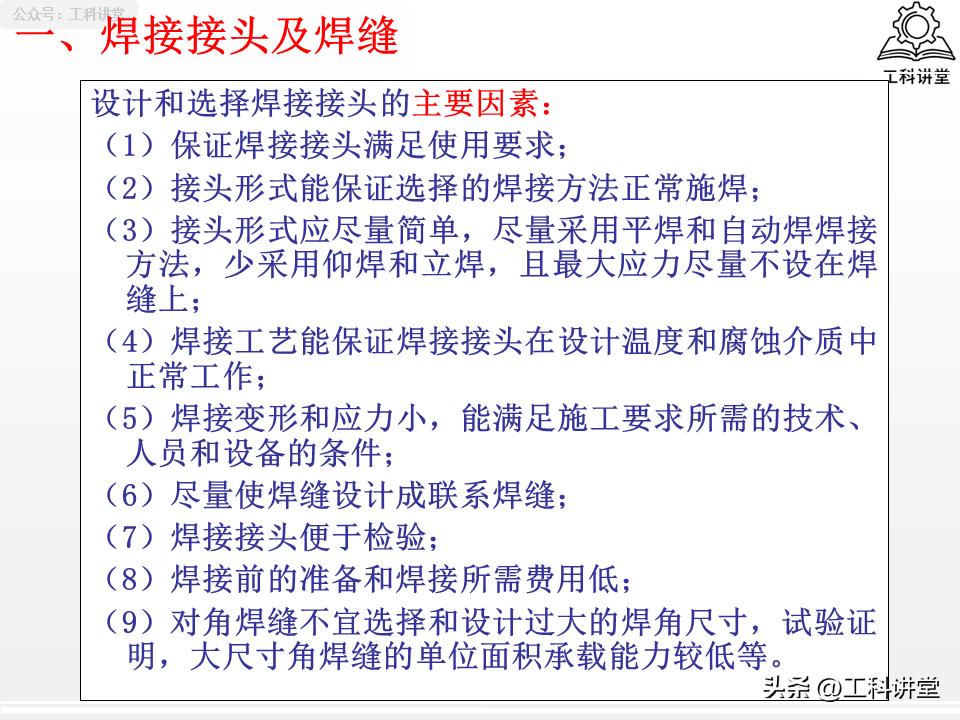

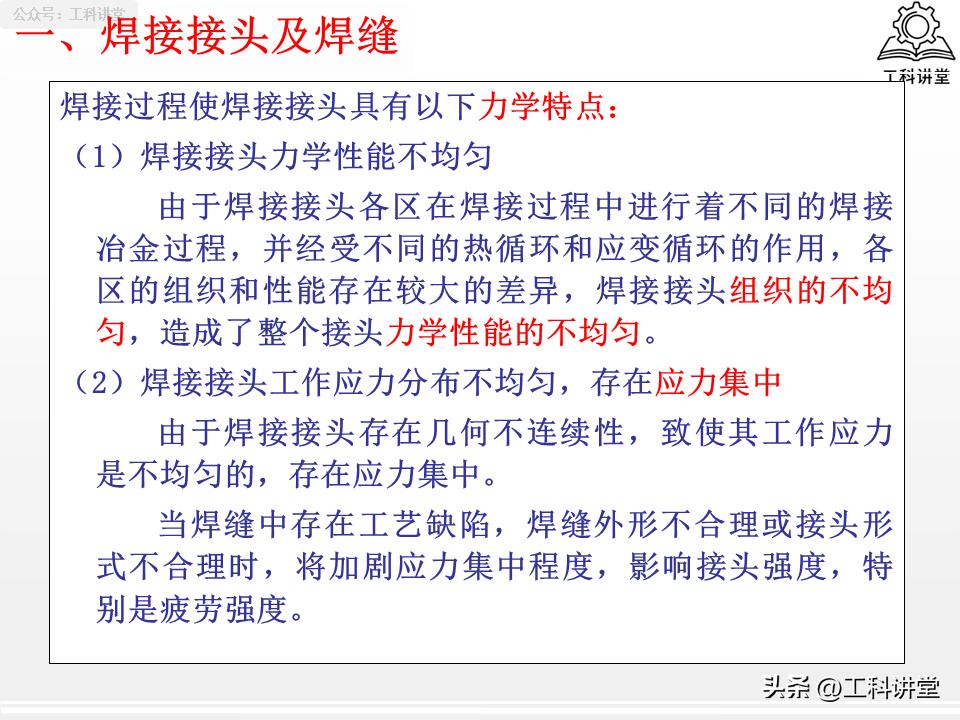

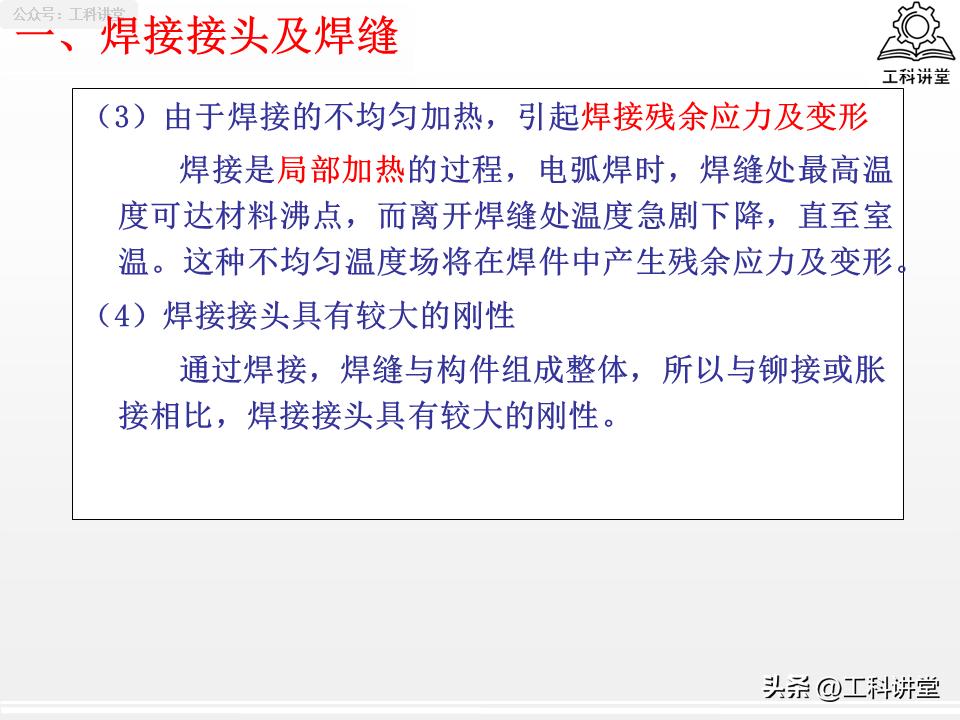

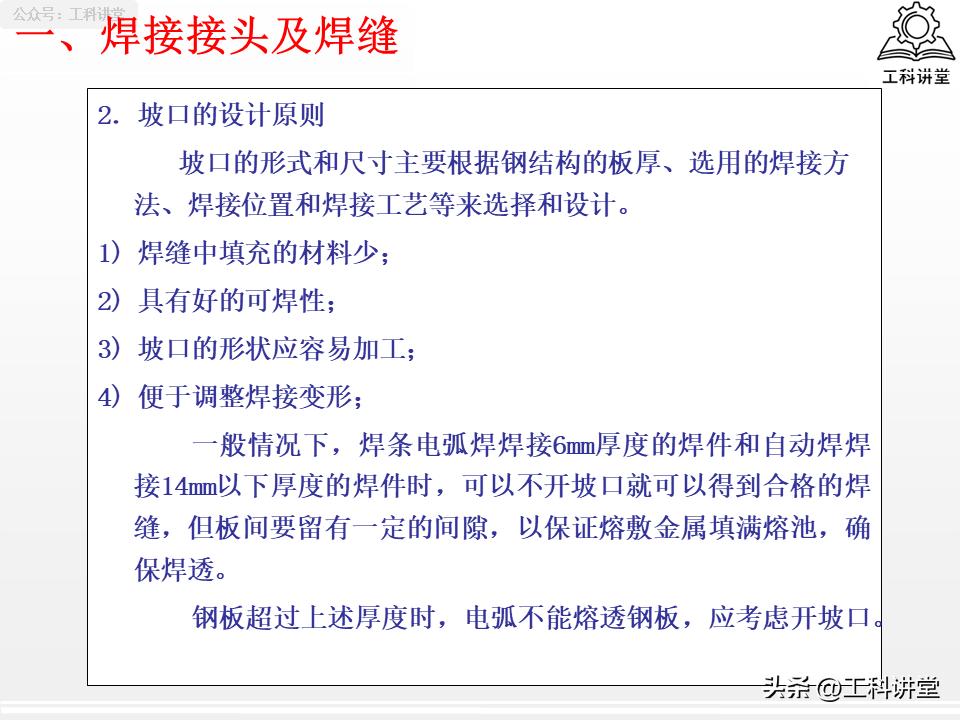

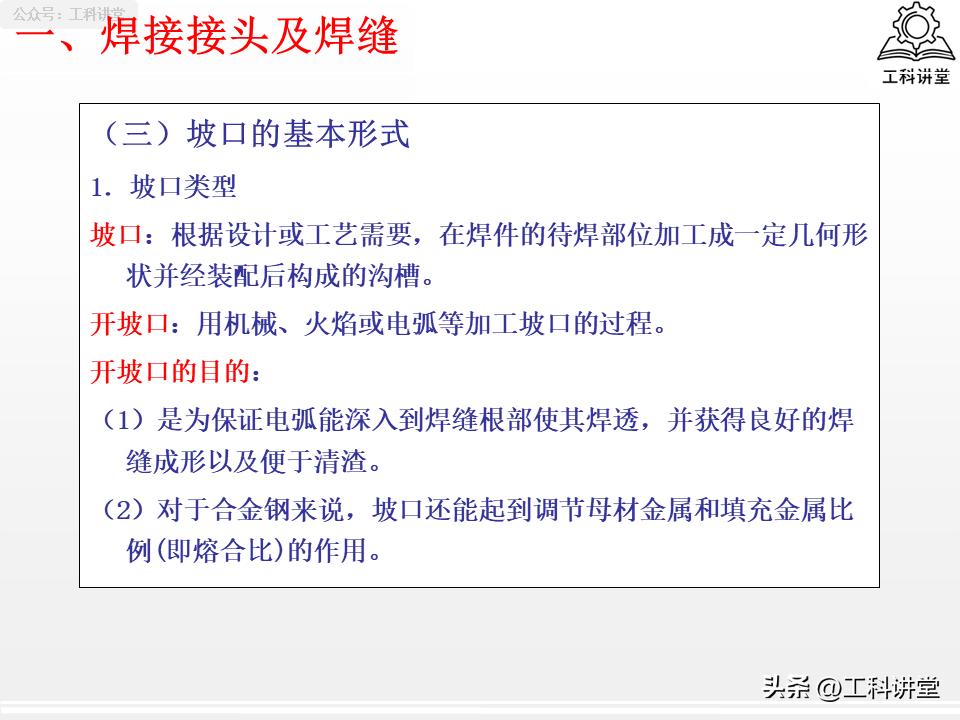

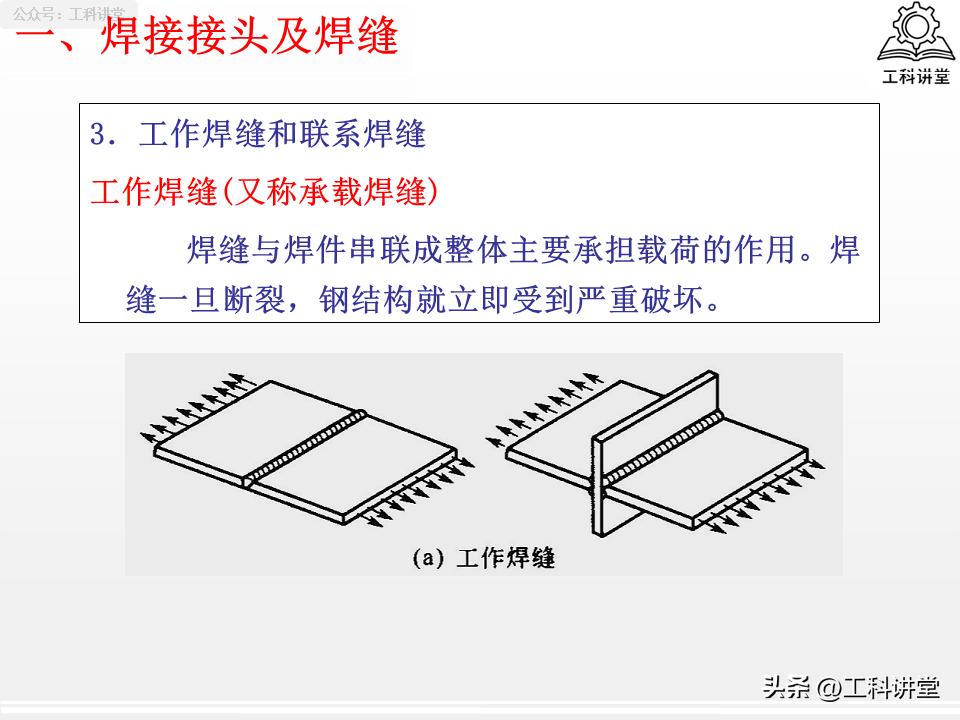

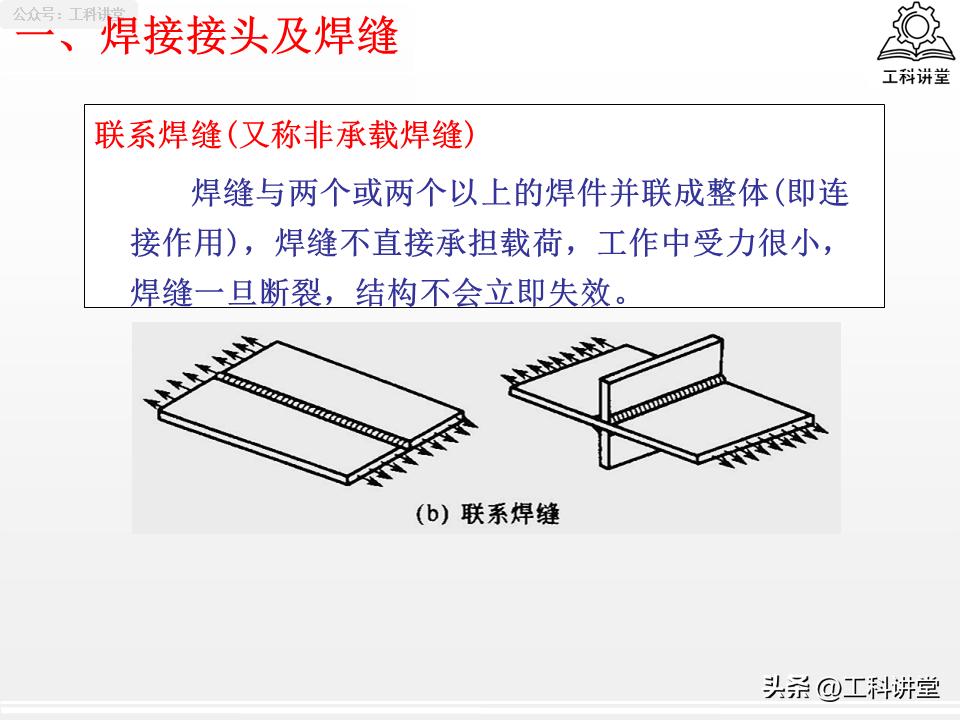

焊缝金属、熔合区、热影响区、母材这四个区域共同构成了电弧焊的接头, 由于受到焊接热循环的影响, 所有接头都普遍存在着力学性能不均、应力集中、残余焊接变形、整体刚性偏大这四项固有特点, 而这些特点也是选型时需要重点考虑的核心要点。在日常工程中最为常用的是四类基础接头, 再加上衍生出的端接接头, 总共是五类。

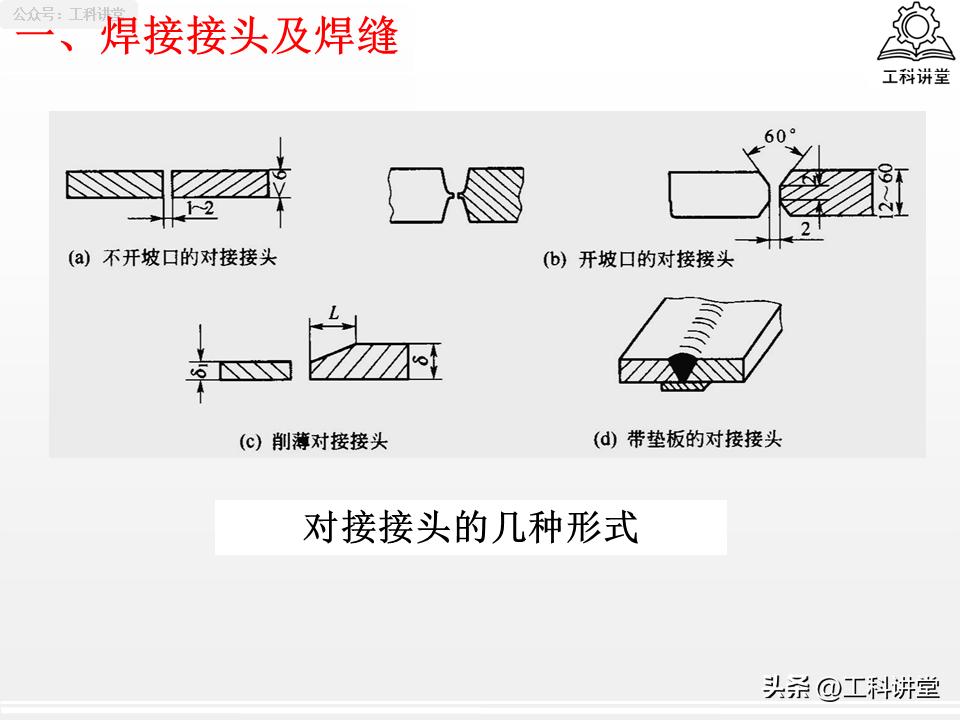

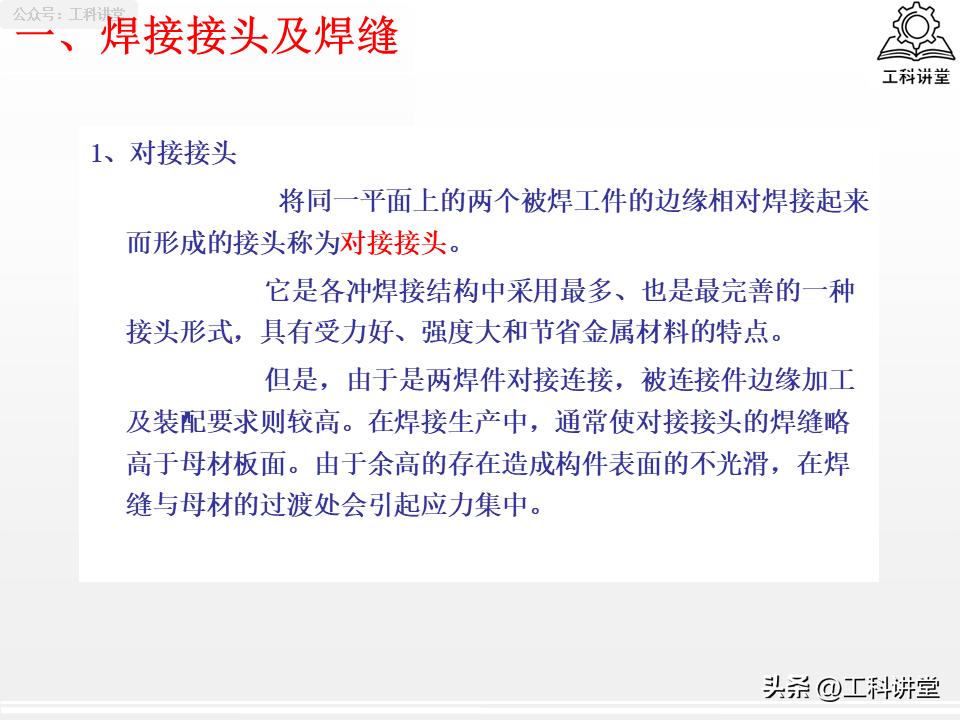

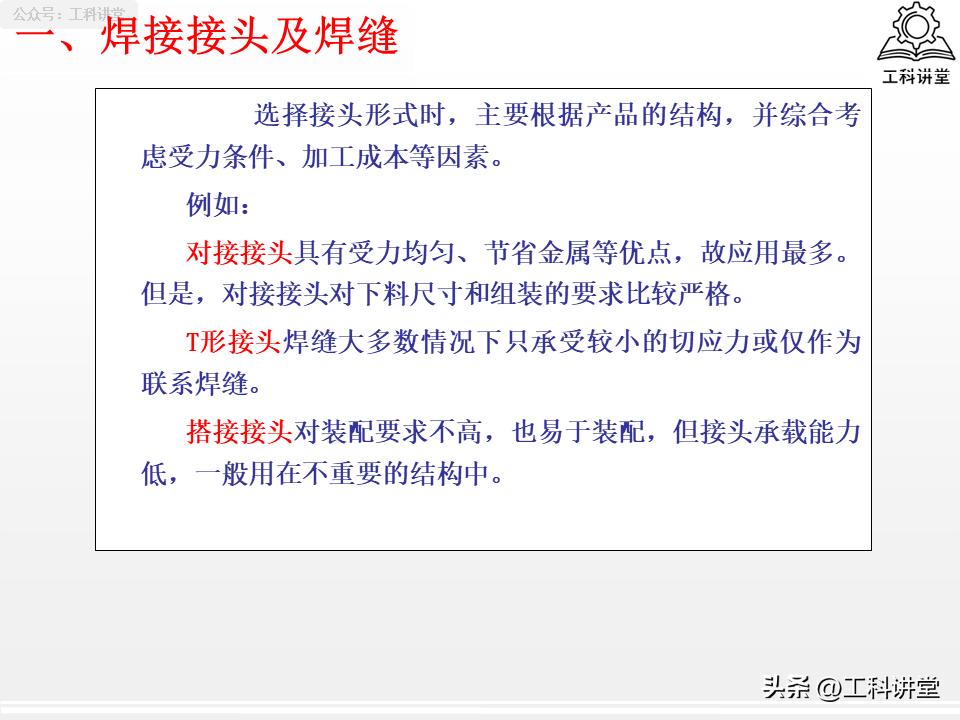

1.对接接头, 它是全行业里受力方面最为优良的接头形式, 这种接头形式能够节省母材, 在压力容器、主梁等关键受力件方面是首选, 不过呢, 它对于焊件下料以及装配精度有着十分严苛的要求。

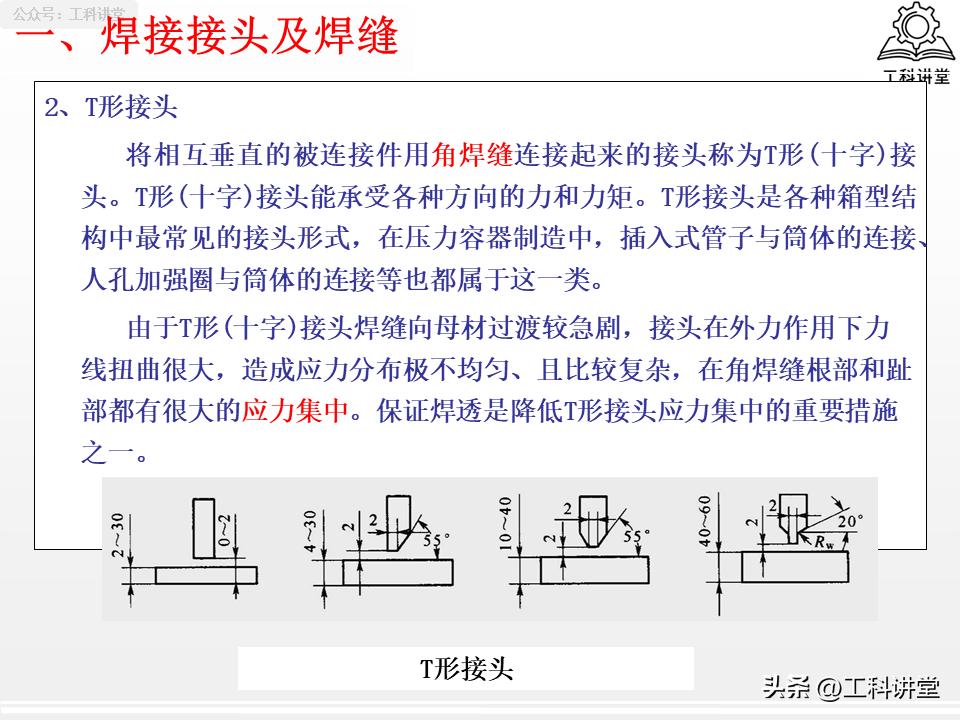

2.T 形也就是十字接头, 它是箱体结构、设备补强圈的标配, 其单面焊根部特别容易出现应力集中的情况, 所以厚板最好开 K 形坡口进行双面焊。

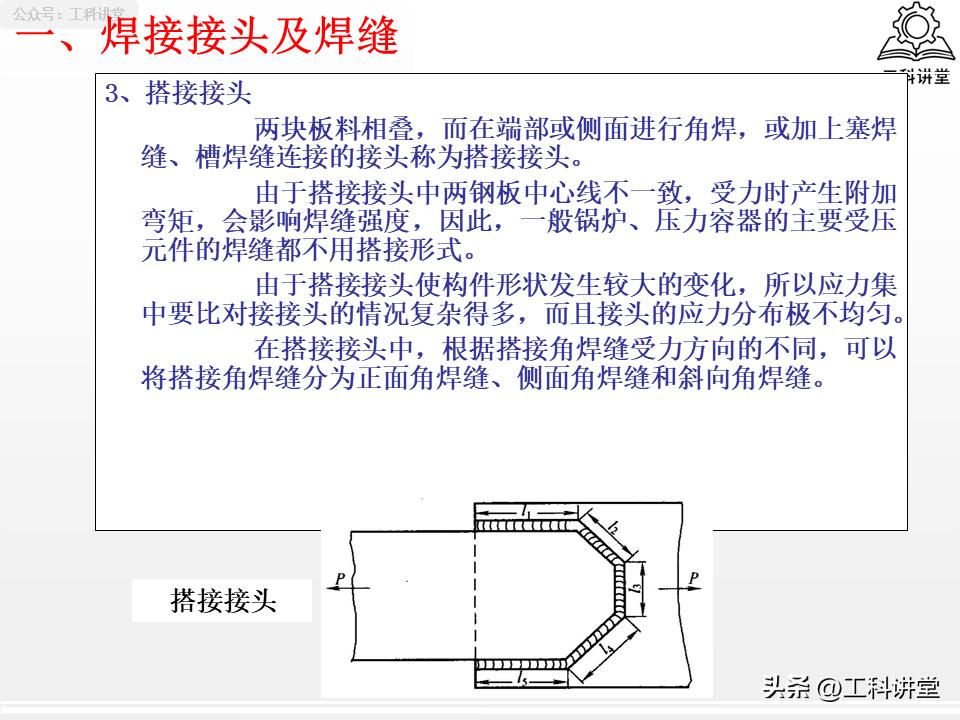

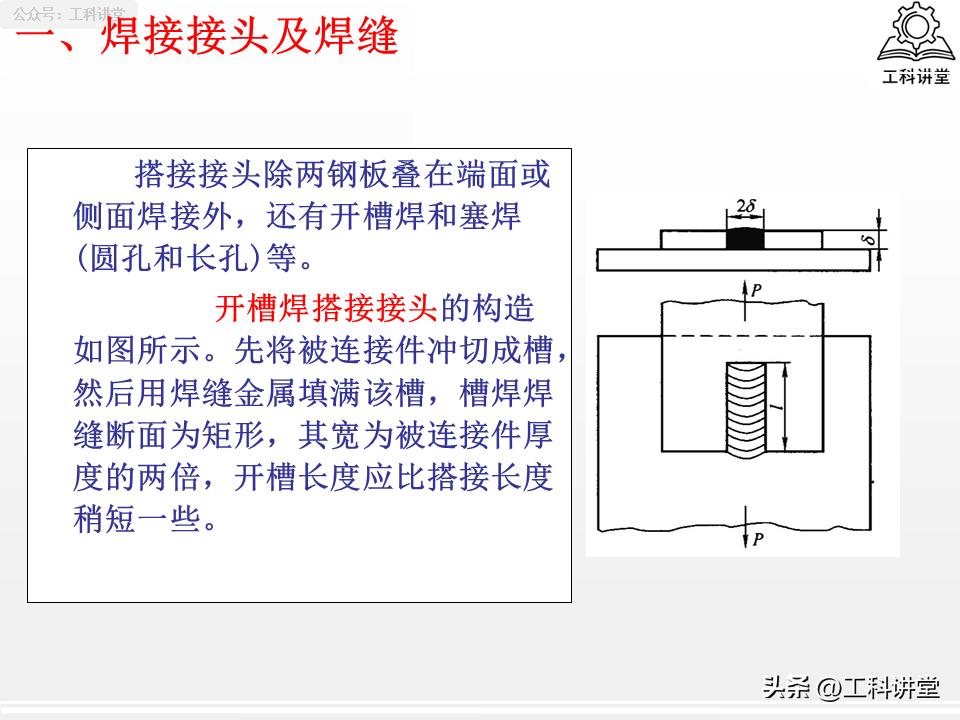

3.搭接接头, 其装配较为简单, 对加工精度这一要求比较低, 然而板材错位如果受力, 就将会产生附加弯矩, 承压类设备主焊缝严禁采用搭接结构, 仅仅次要连接件会使用。

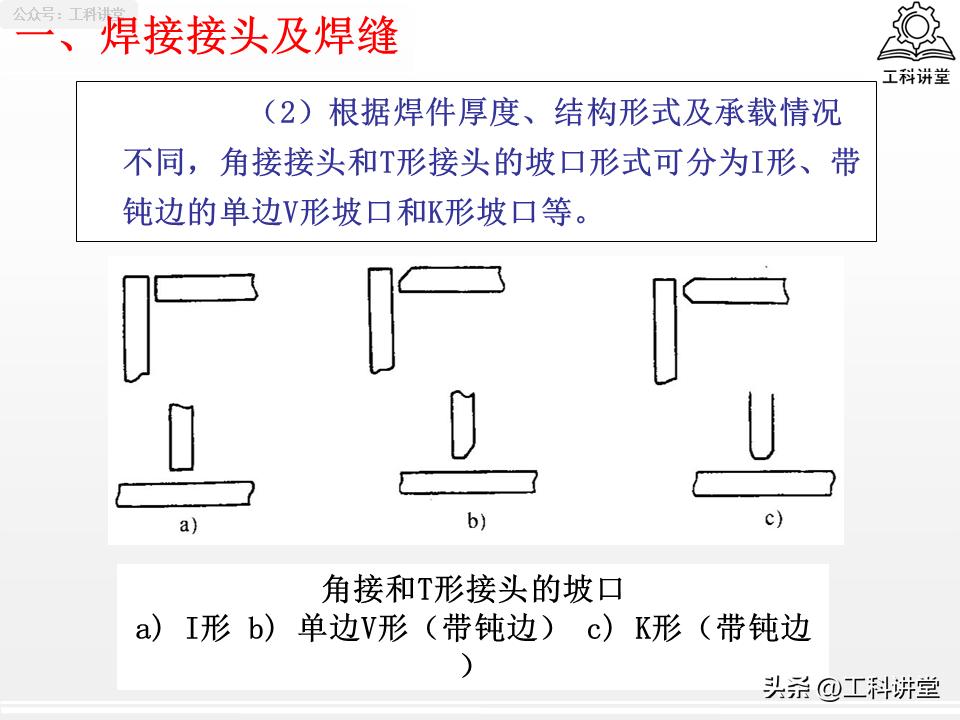

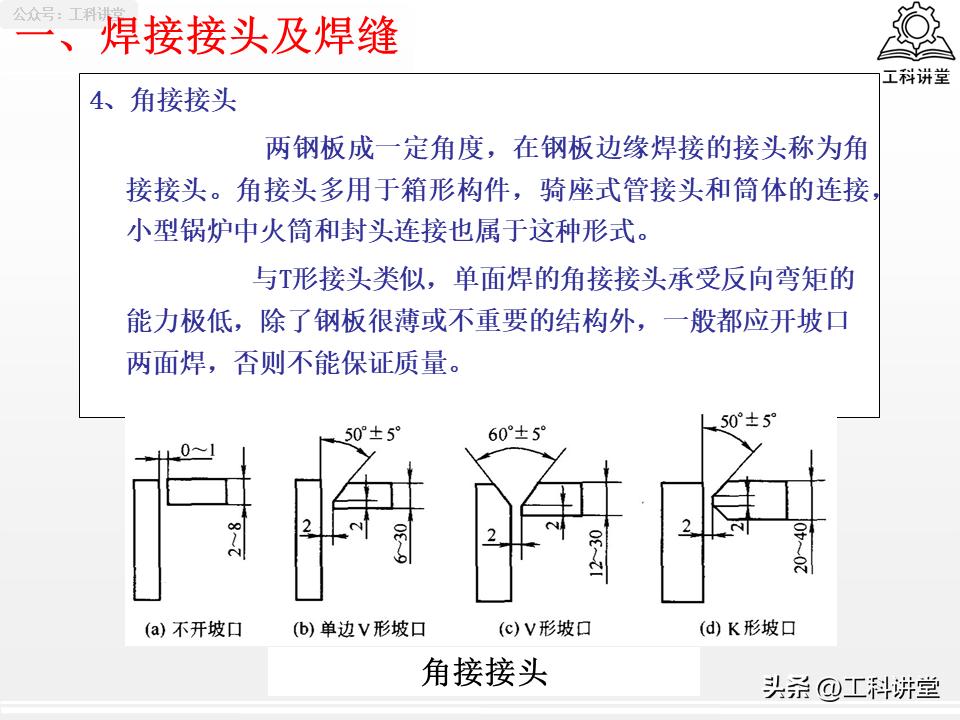

4.角接接头, 用于箱体边角、小型封头拼接, 较为常用, 薄板能够单面施焊, 而中厚板材则必须双面进行开坡口焊接。
5.端接接头：多用于薄板卷边连接，应用场景相对小众。
二、国标 12 种基础焊缝符号，分清基本、补充两类标识

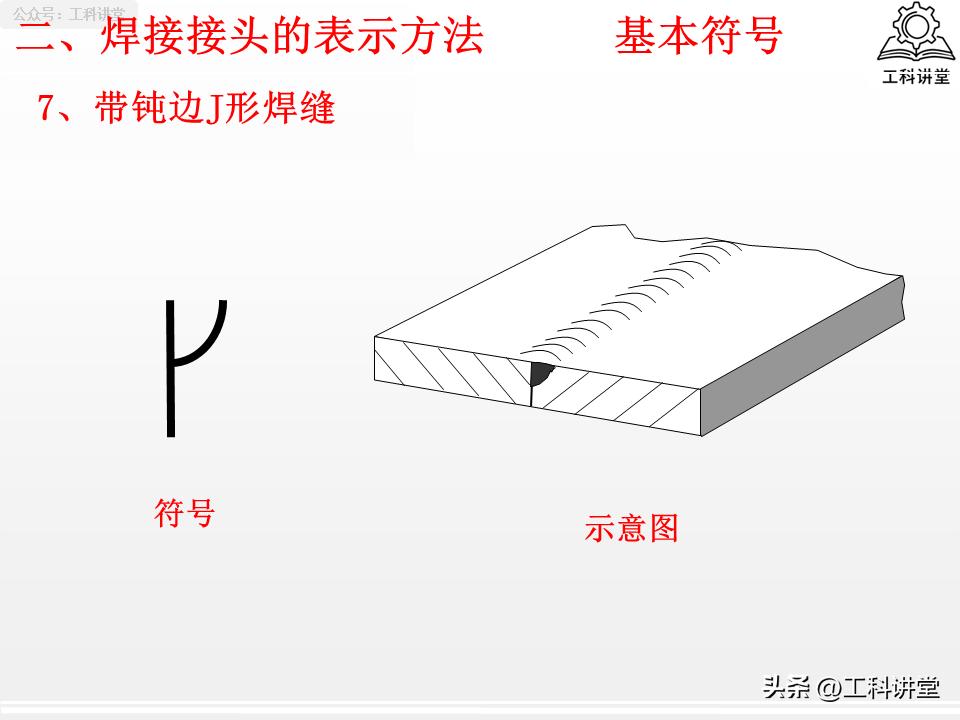

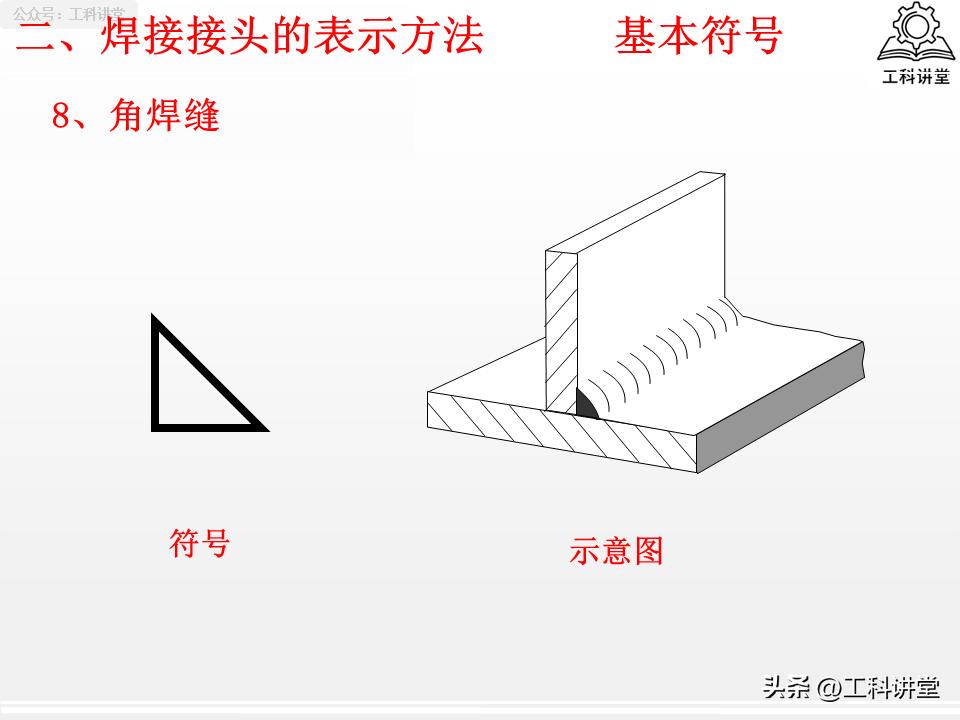

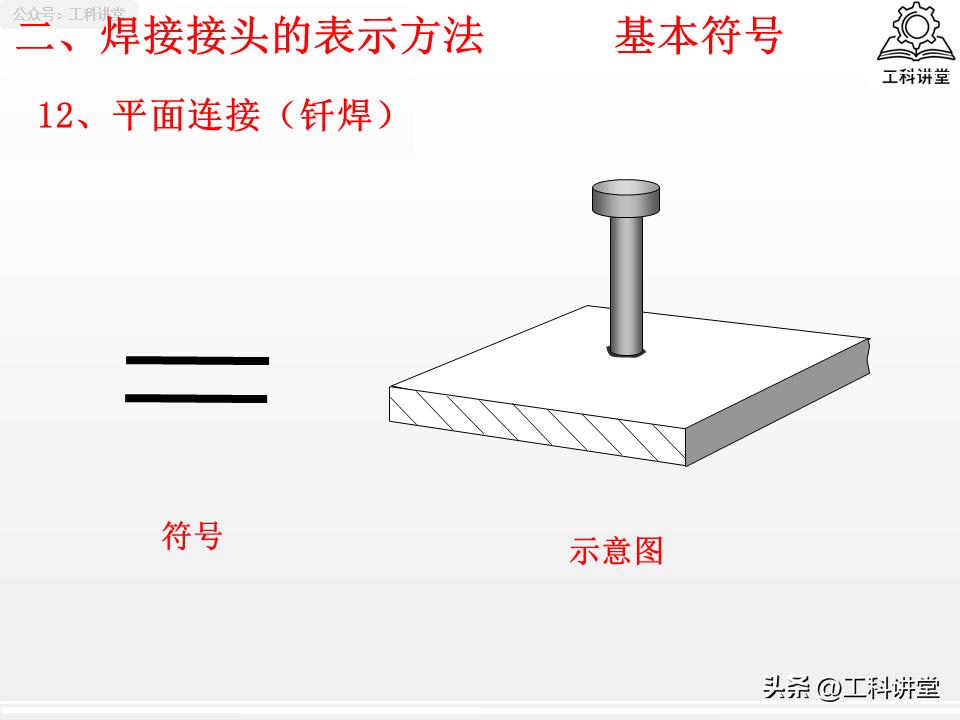

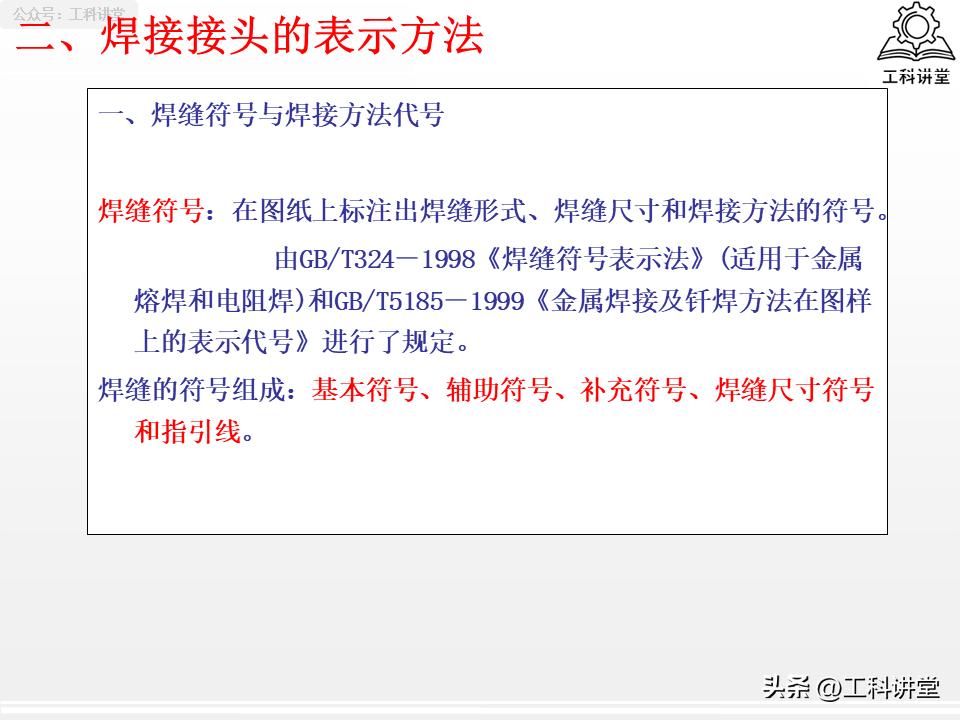

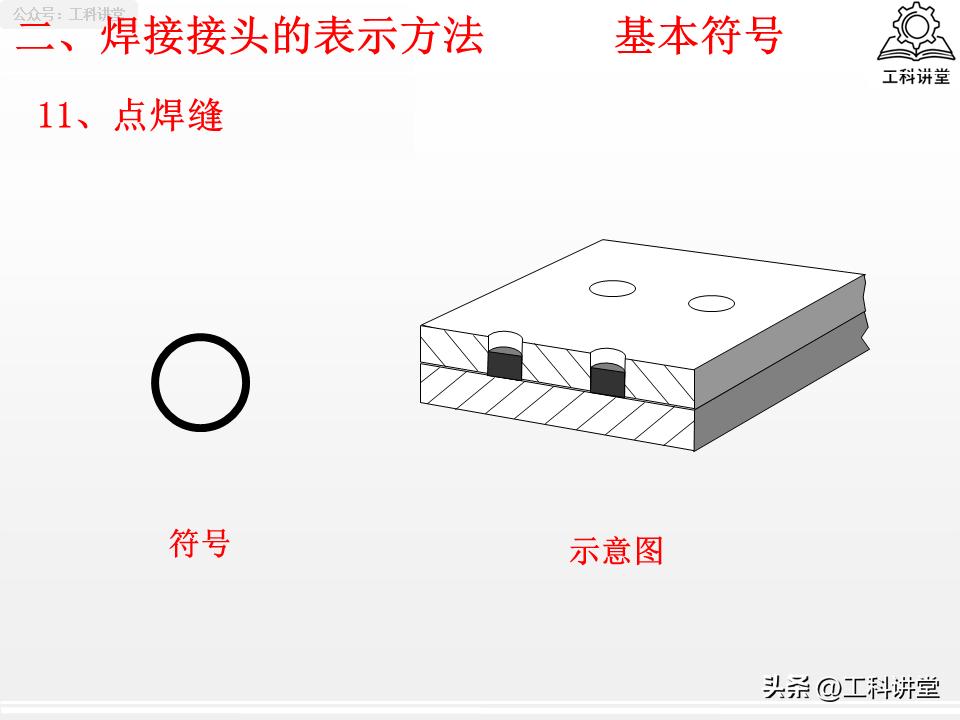

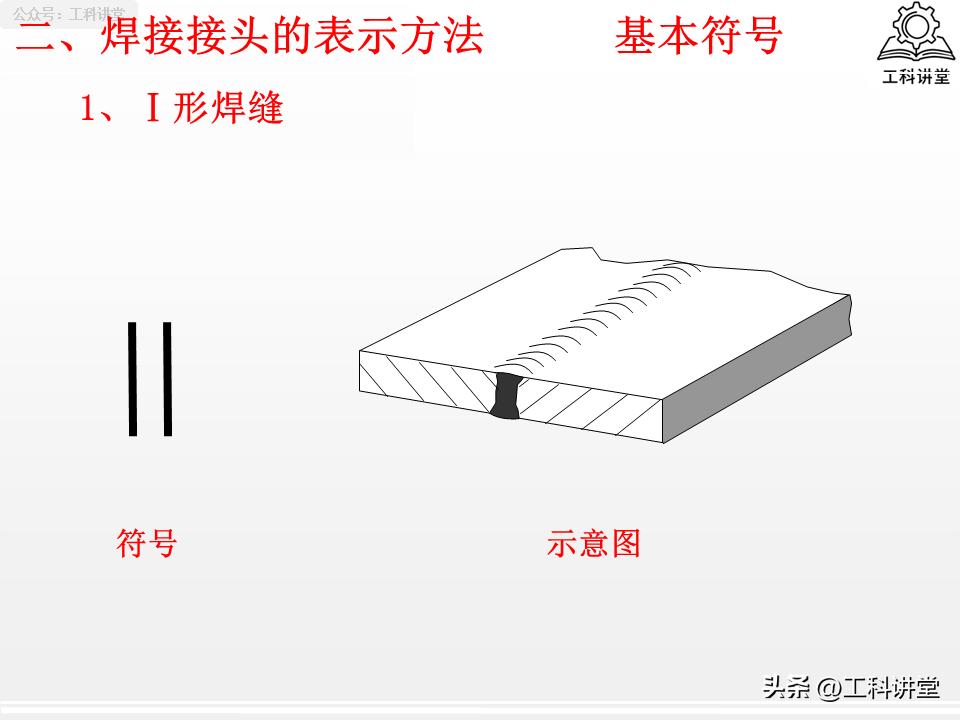

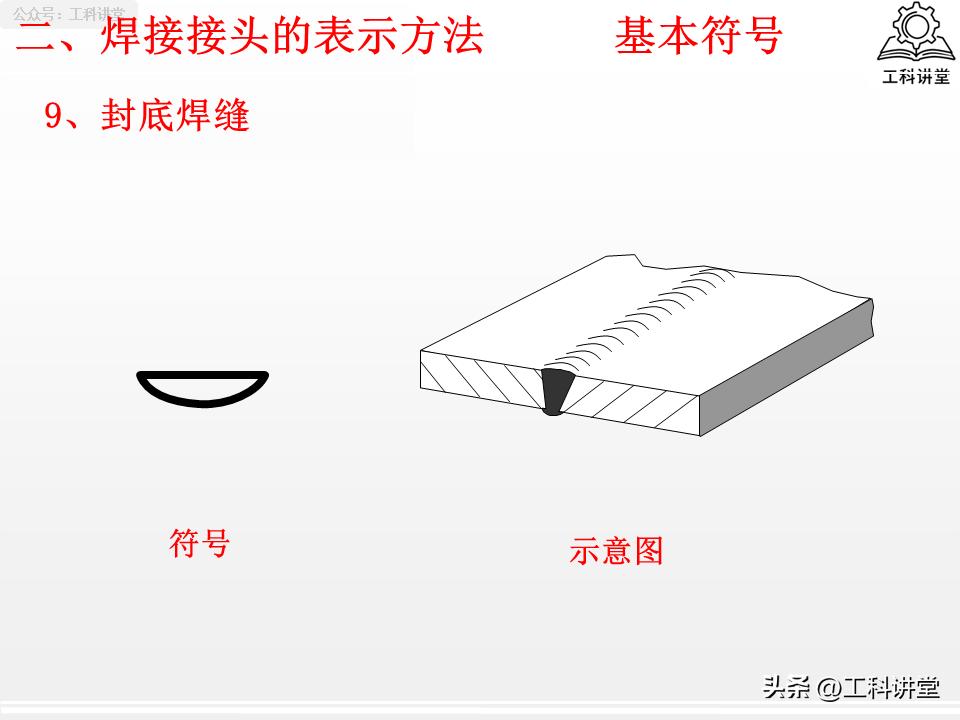

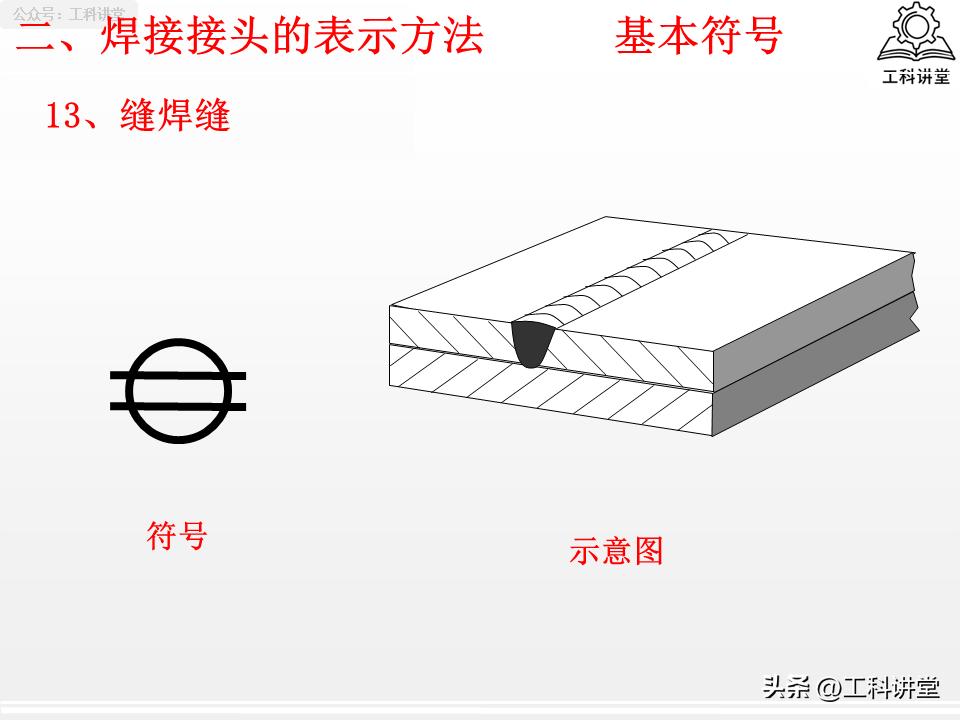

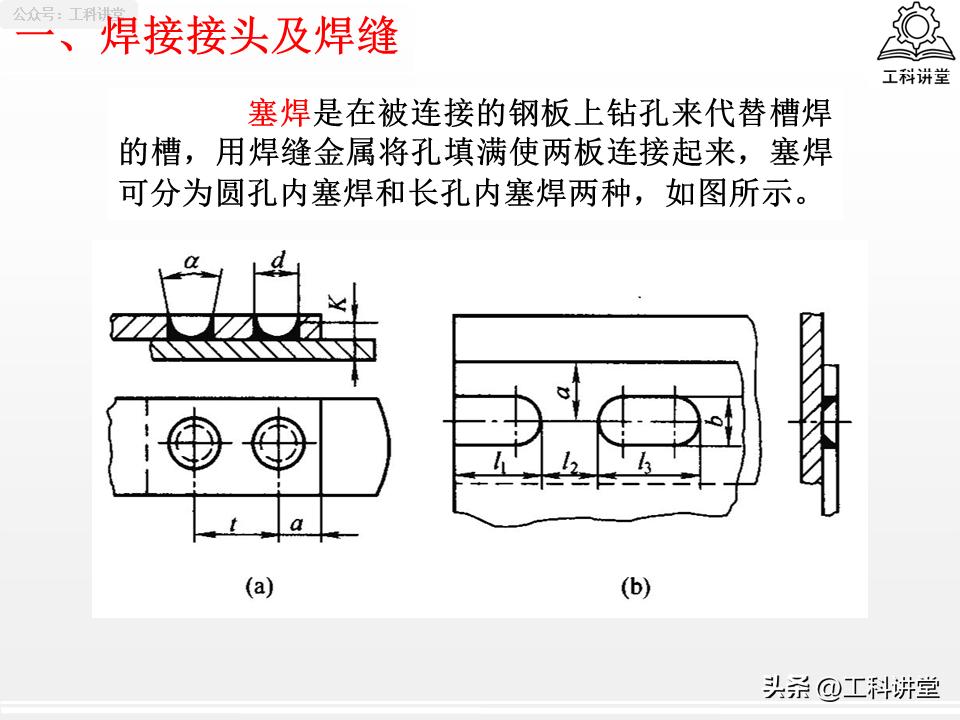

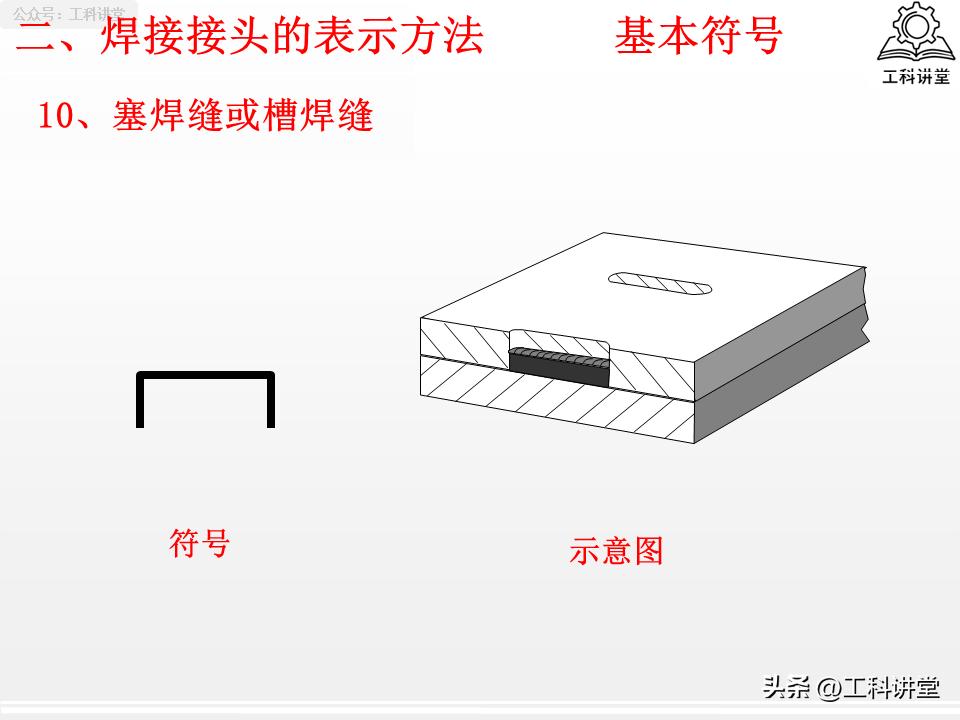

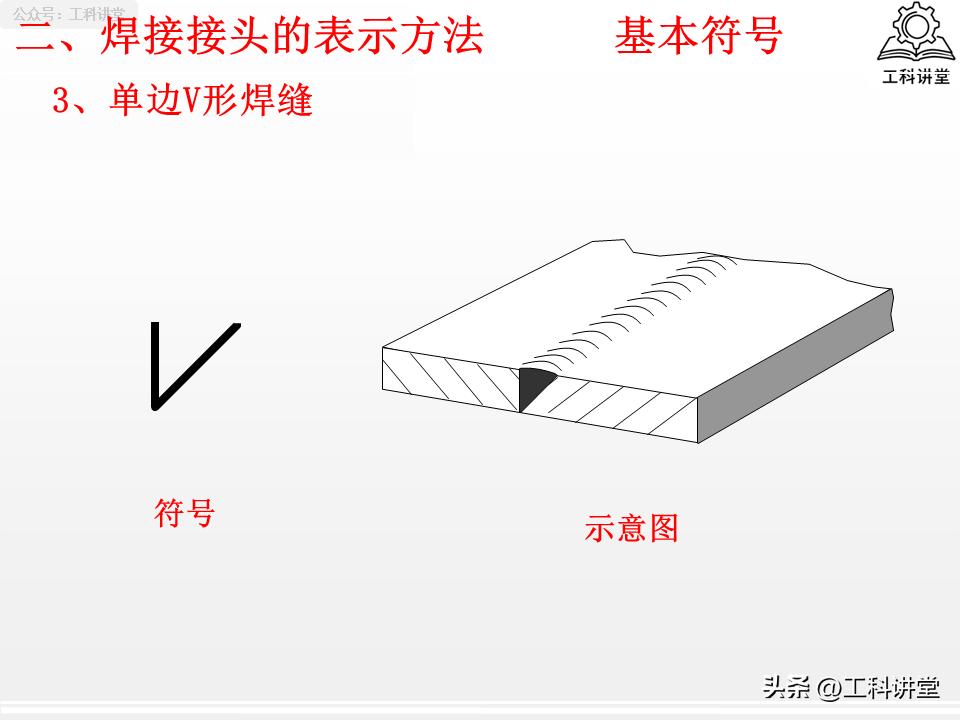

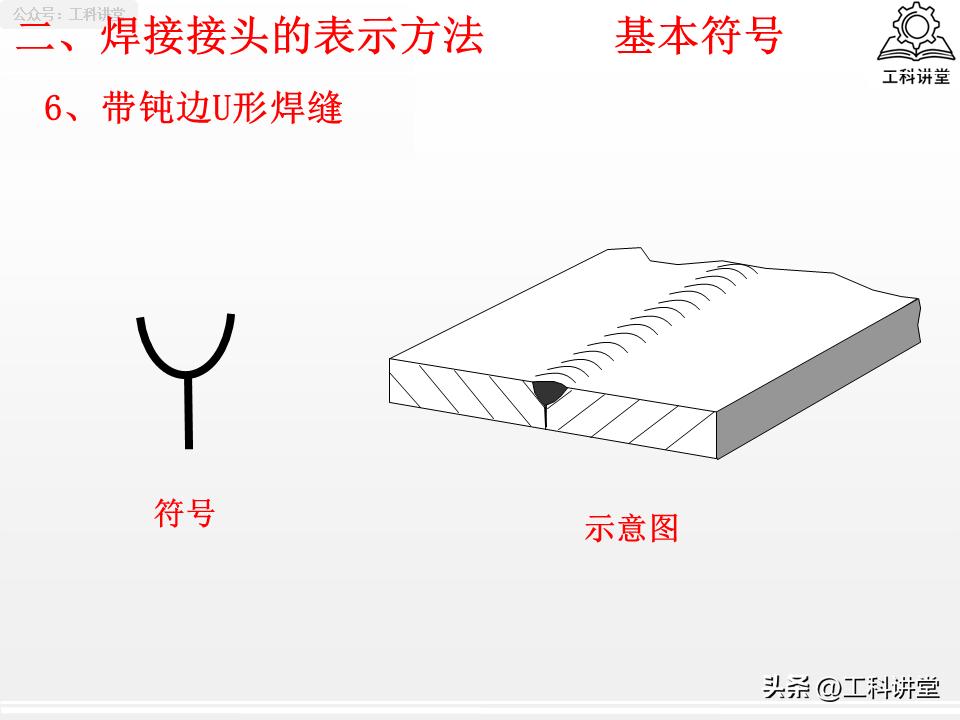

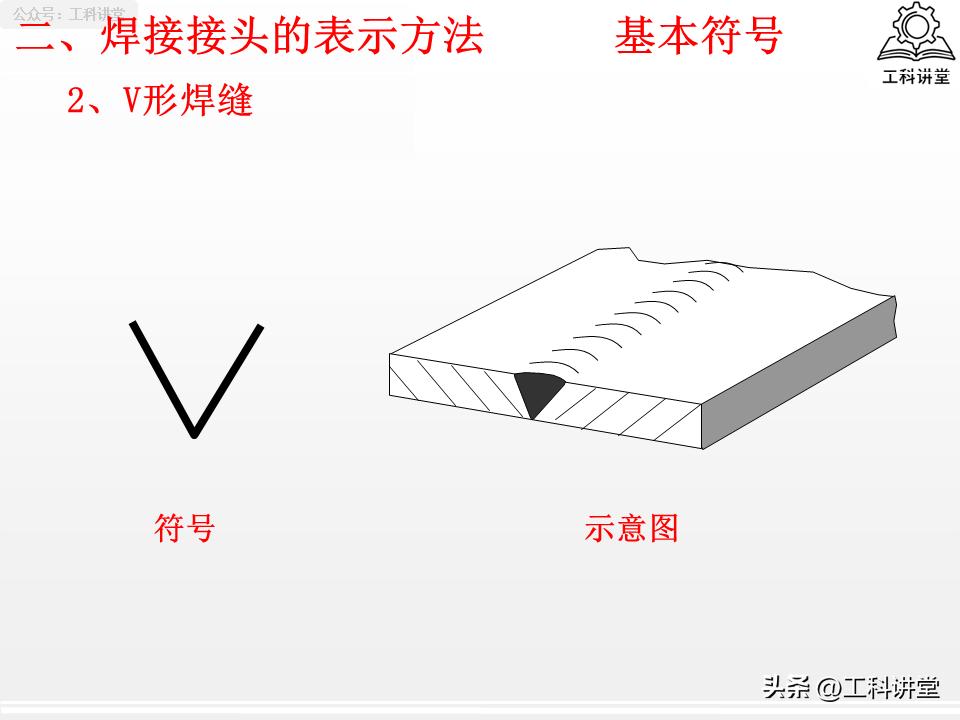

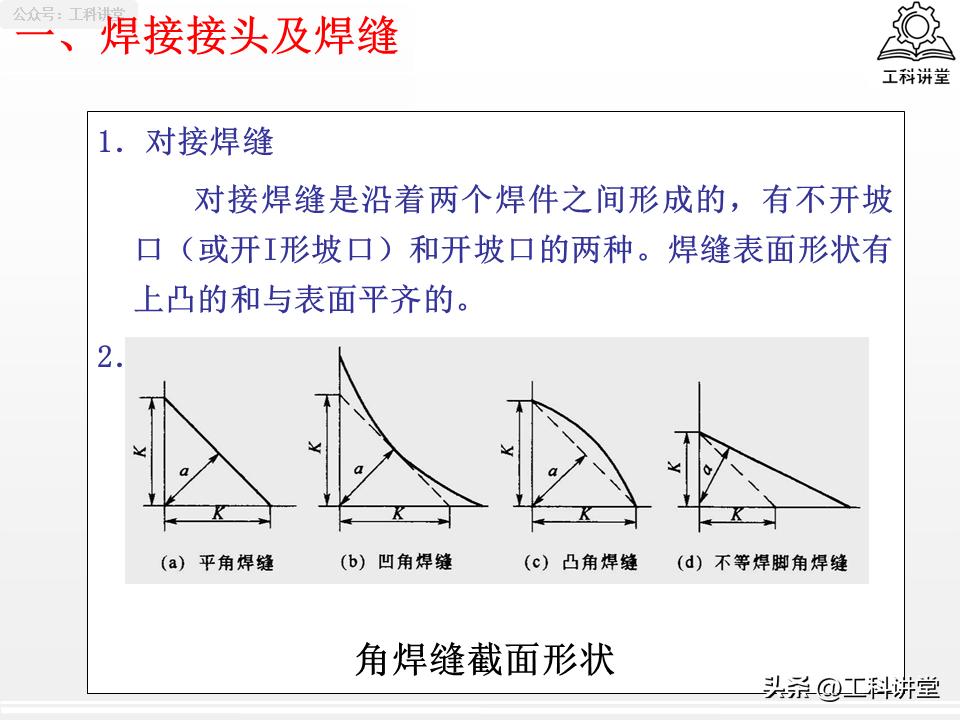

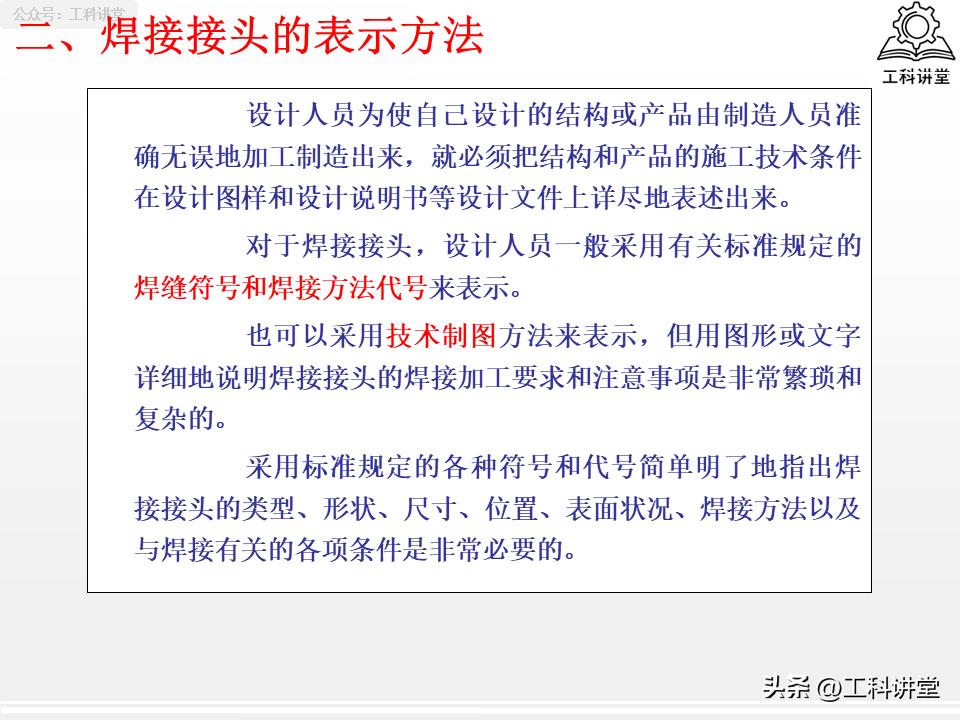

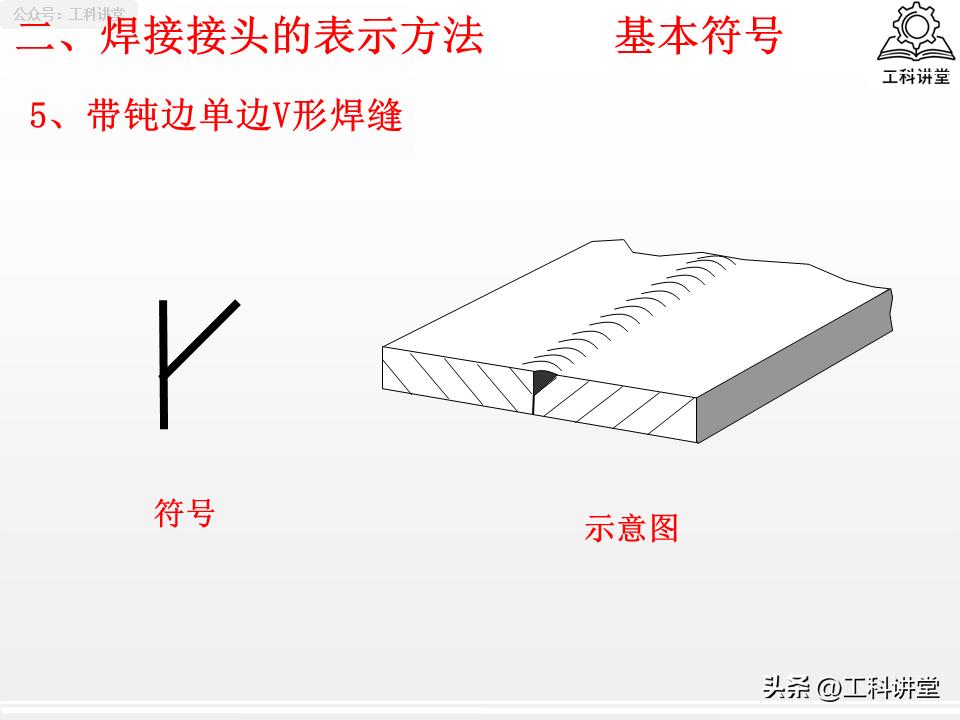

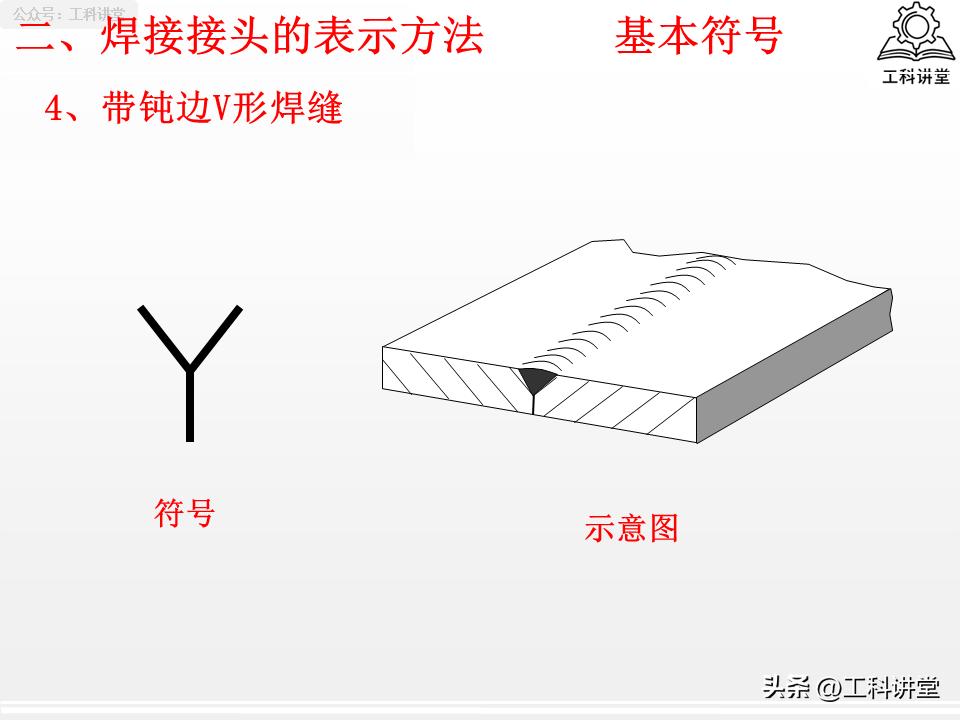

其整套的焊缝标注体系可划分成基本符号、补充符号这两大板块, 在工程制图里频繁被使用的是12种基础基本符号: I形、V形、单边V、带钝边V/U/J坡口、角焊缝、封底焊、塞槽焊、点焊缝、缝焊缝。

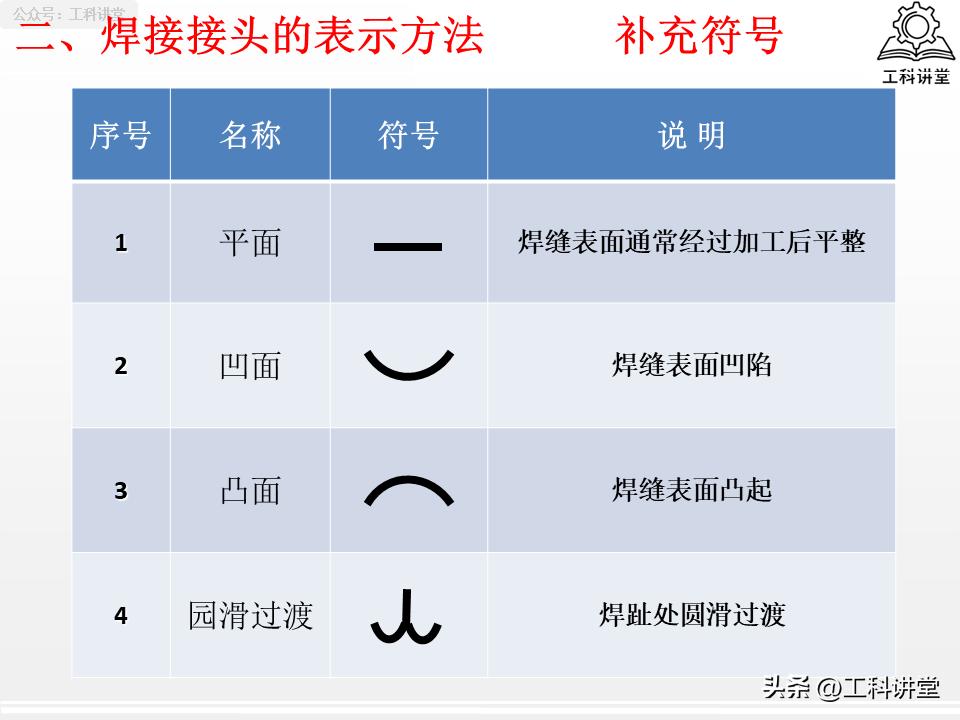

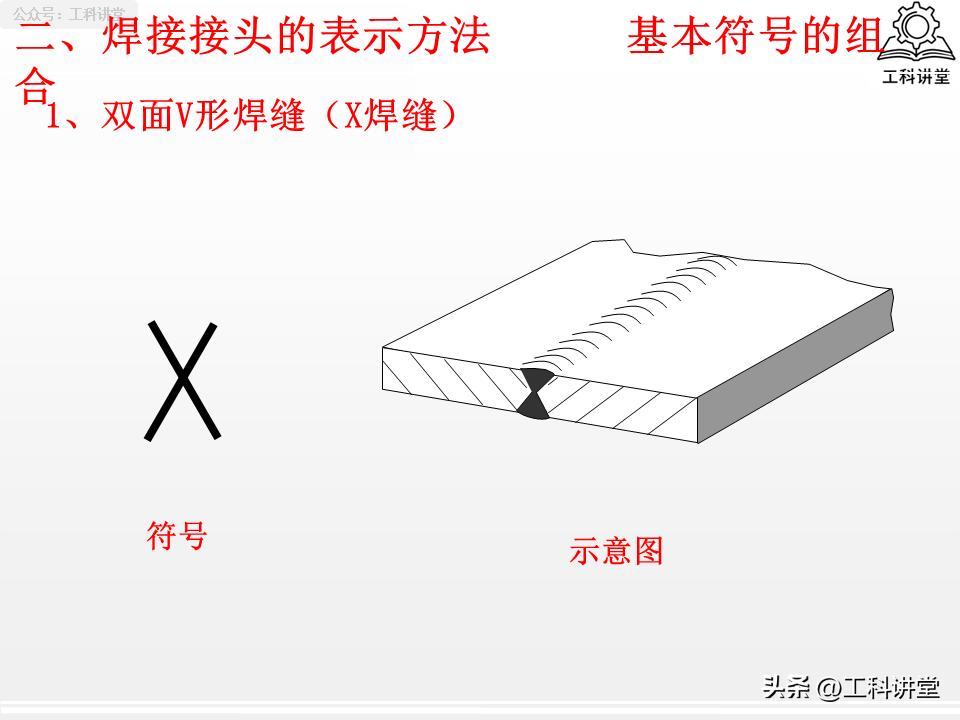

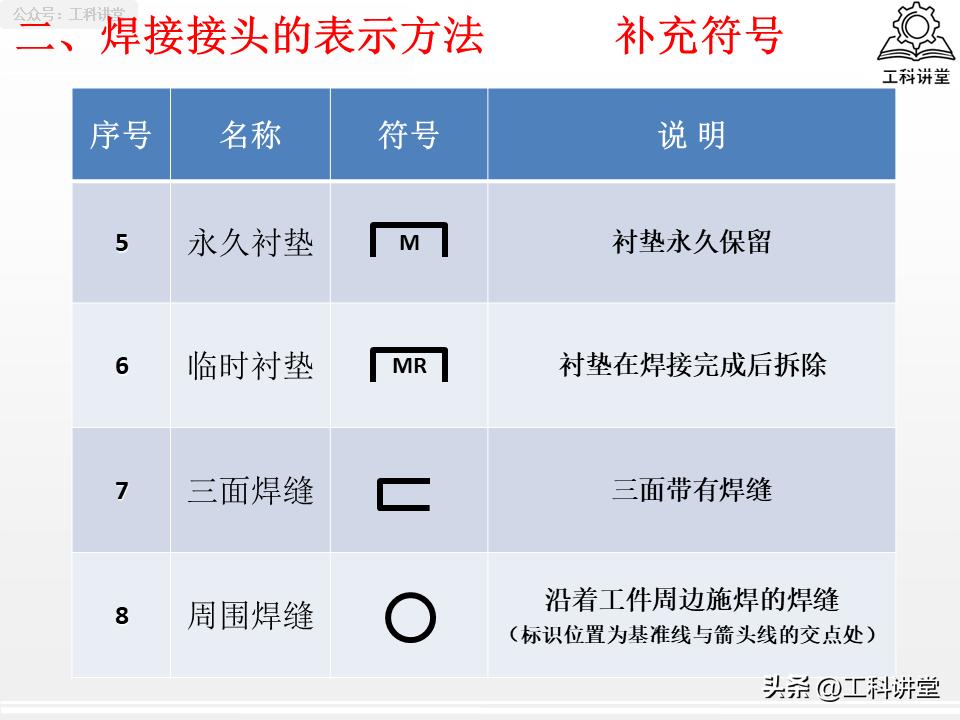

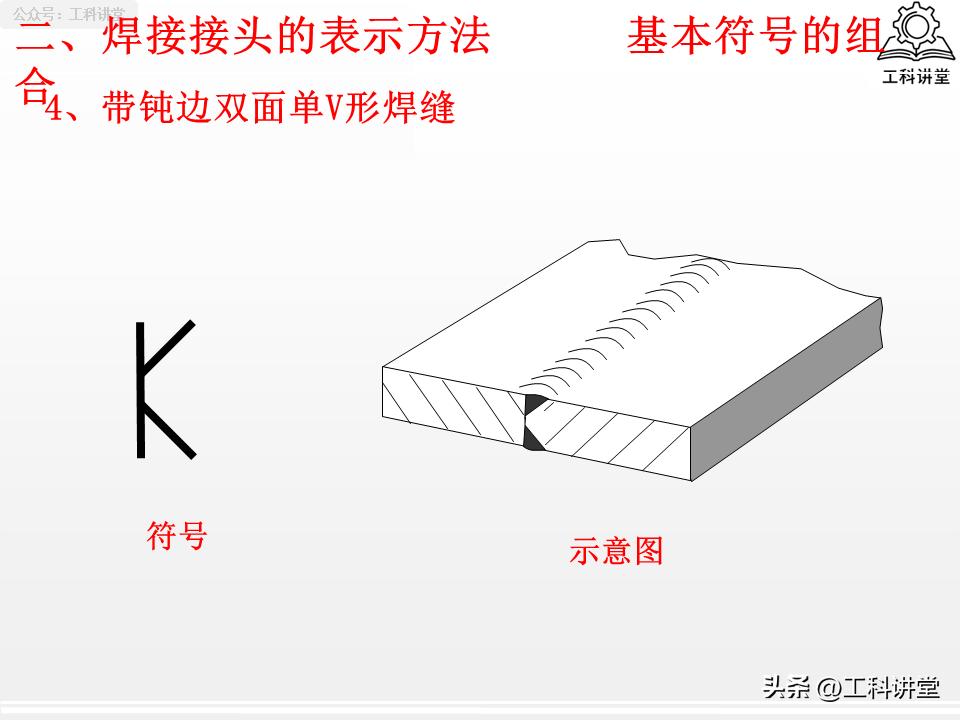

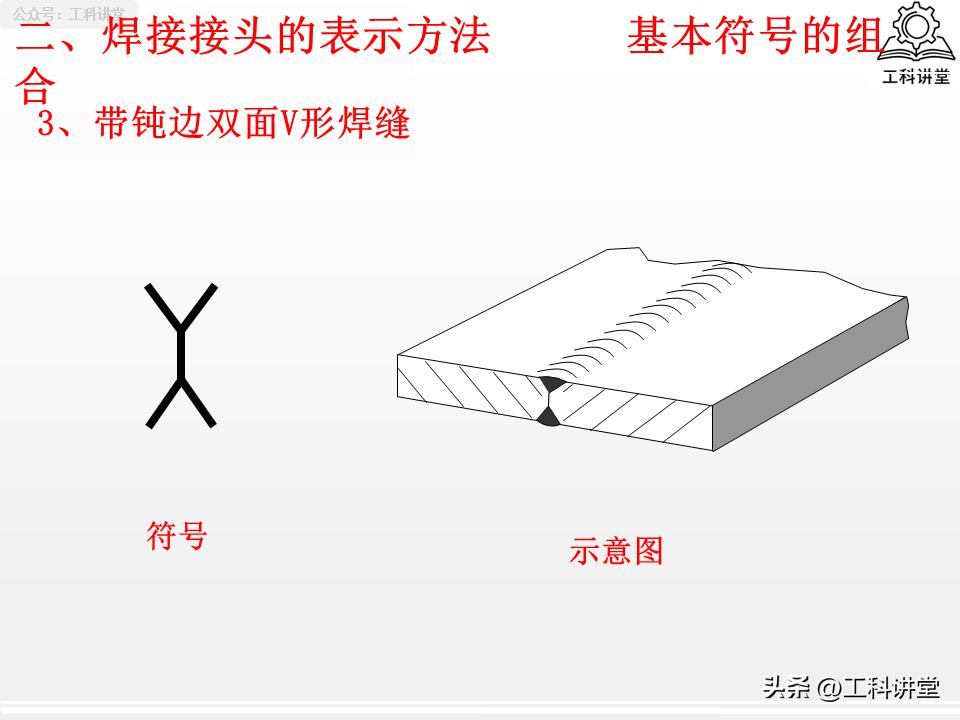

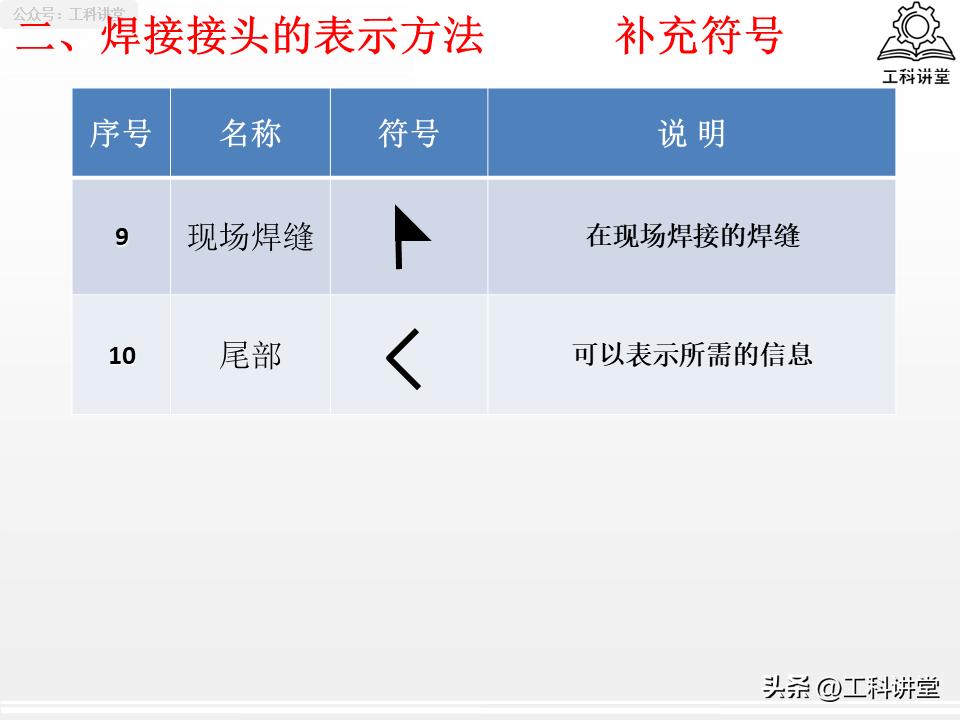

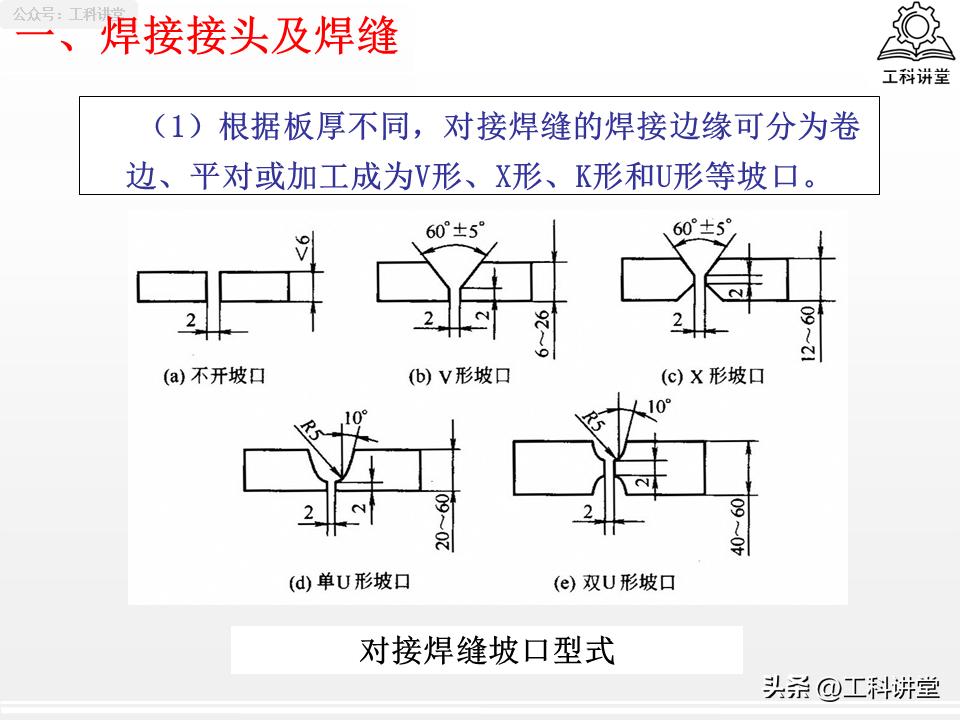

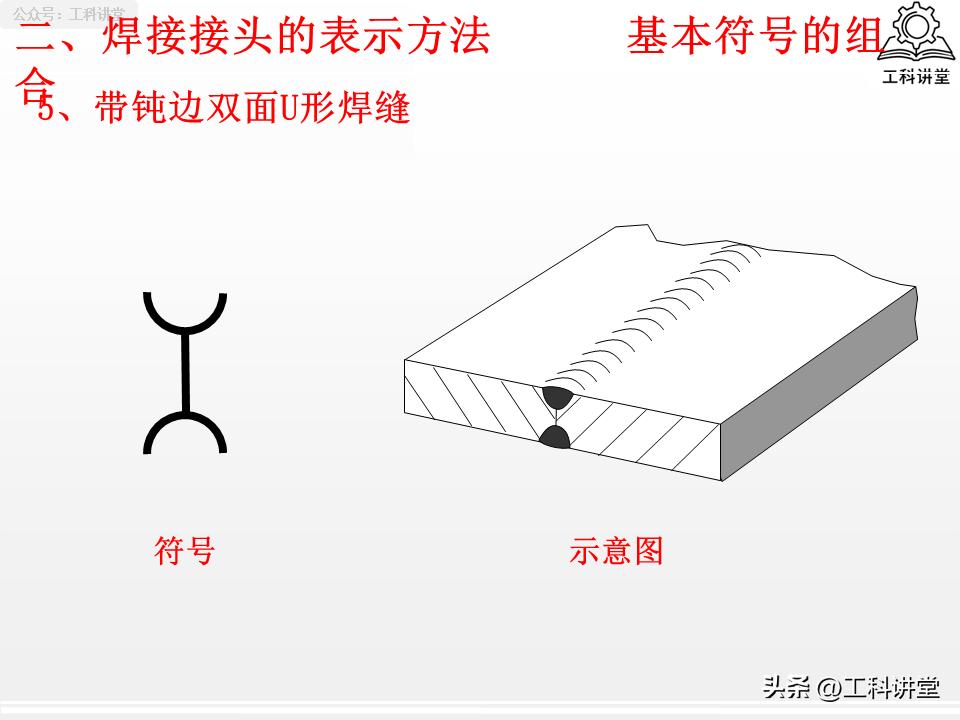

其中, X型也就是双面V, K型也就是双面单边V, 是基本符号组合之后的常用坡口标识。补充符号用于限定焊缝成型状态, 包括平面、凹面、圆滑过渡、环绕全周焊缝、现场施焊标记, 现场符号专门对工地现场拼装焊接的焊缝进行标注。
三、指引线标注
指引线, 那可是连接图纸跟焊缝的桥梁, 它, 是由箭头线、实线基准线、虚线基准线这三部分给组成的，得牢记位置规则, 啥规则, 就是基本符号要是挨着实线的话, 焊缝就在箭头指向的那一侧, 要是符号挨着虚线, 焊缝就在焊件不是箭头指向的那一侧, 而双面对称焊缝, 是能够直接把虚线给省略掉的, 并且实线和虚线它们上下的位置还能够按照需求来相互交换, 这可是制图的时候特别容易踩坑的那么一个细节。
四、焊缝尺寸标注细则
在国标里, 对于尺寸摆放, 有着固定的要求, 焊脚K、钝边p、坡口深度H这些横向尺寸, 要写在基本符号的左侧, 焊缝段数、长度、间断间距n×l (e)需标注于符号右侧 , 坡口角度要标注在符号的上下方位, 相同规格焊缝的总数量则标注在指引线的尾部。
增添两条具有实用性的规则: 要是符号右边没有长度方面的数据, 那就意味着焊缝是沿着构件整套长度持续进行焊接的；当对接焊缝左边没有坡口相关标注时, 按照默认情况焊缝是完全熔透的！

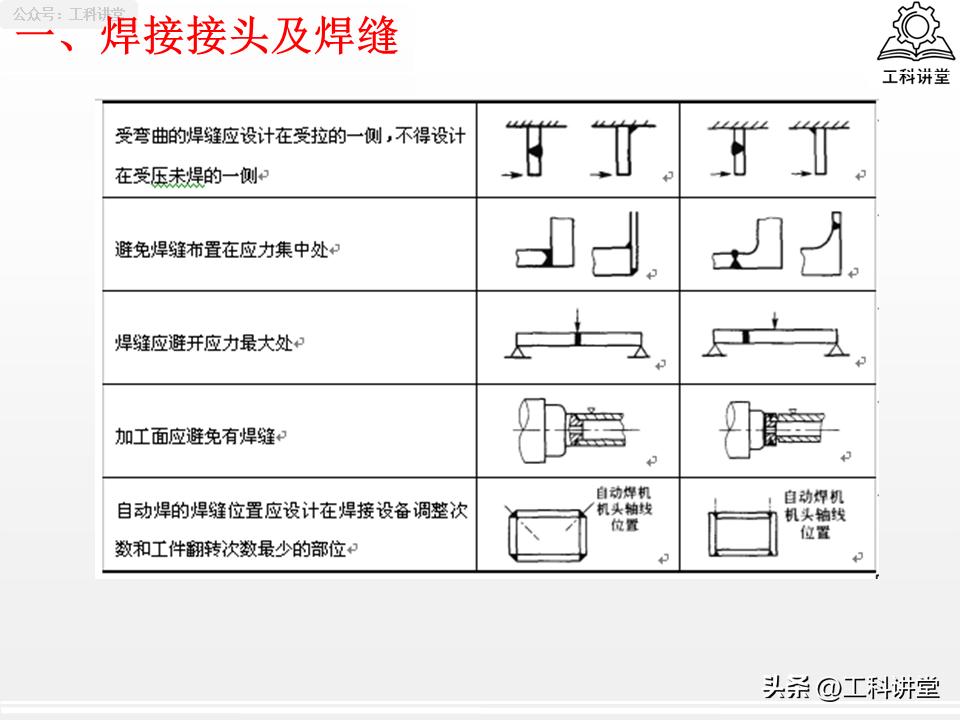

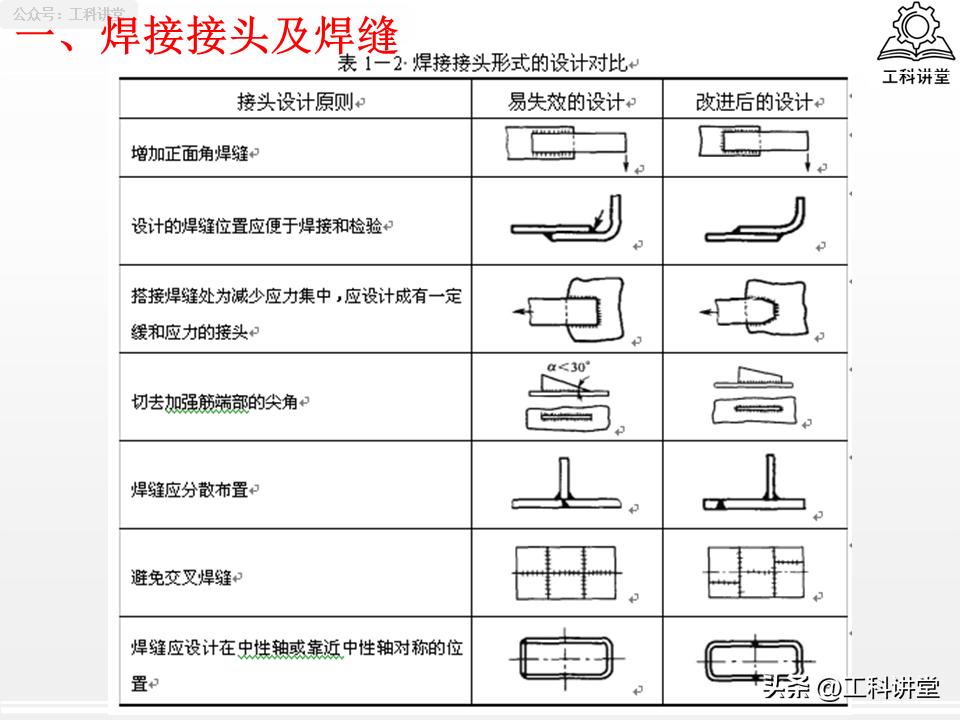

对设计人员以及车间焊工而言, 焊缝符号属于通用的技术语言, 透彻理解GB/T324标注规则之内涵, 一方面能够将图纸设计予以优化，进而规避产生应力缺陷, 另一方面还能够从源头上减少车间之中的报废件数量。从事工艺工作多年以来, 始终坚定不移地秉持这一理念: 若是能够简化坡口, 那么就绝不盲目扩大坡口；要是能够分散焊缝安排, 就尽量避开焊缝出现交叉情况, 规范进行标注始终都是控制焊接成本的关键所在。

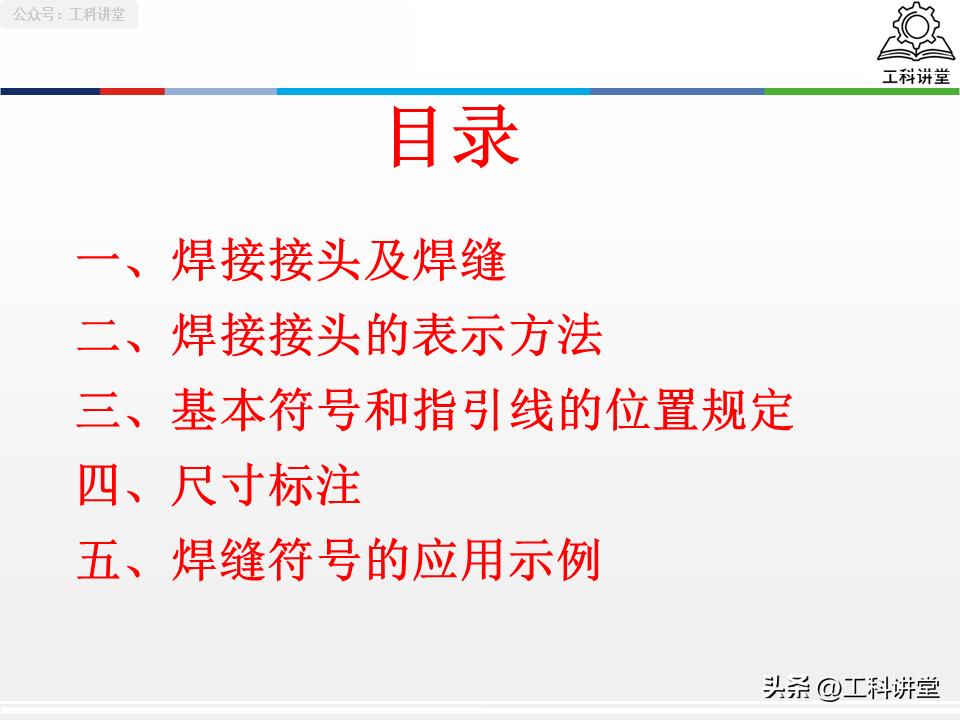

焊接符号, 通过 PPT 讲义来介绍, 在文末可查看 PPT 讲义的源文档以及延伸干货。
因头条文章页面内容有限，仅展示PPT讲义部分内容
