solidworks添加焊缝

文章导航：机械制图焊缝的标注标准?

1、角焊缝标注的法子含括着箭头符号, 还有线型符号以及文字说明, 箭头符号用以表明焊接的朝向, 它是由一条直线跟两个朝内的箭头共同构成的, 直线所表示的是焊缝所处的位置, 而箭头给出的是焊接的方向。

2、熔透角焊缝的符号, 其标注方式应按照图 1 – 38 那种形式来进行, 熔透角焊缝的符号是涂黑的圆圈, 它画在引出线的转折处, 对于像焊接实腹钢梁的翼缘焊缝这类形状中较长的角焊缝, 可不采用引出线标注, 而是直接在角焊缝旁边标注焊缝尺寸值 K。

3、于基本特号之左侧予以标注, 其间分别为: 钝边高度p, 坡口高度H, 焊角高度K, 焊缝余高h, 熔透深度s, 根部半径R, 焊缝宽度C以及焊角直径d。于基本符号之右侧进行标注, 其中含括: 焊缝长度l, 焊缝间隙e, 相同焊缝数量n。

4、表示焊缝质量等级的, 是那个取值为数字或者字母的8, 这里的8或许是依照焊接工艺要求而标注的级别。

5、符号若标注于正面（实线）, 那就意味着是在说明正面, 然而若符号标注于反面（实线）, 这种情况下则是说明反面；存在那般类似打钩样子的符号, 它属于基本焊接符号，图里所呈现的符号为单边坡口焊缝；基本焊接符号的左边位置是焊接尺寸, 其中 S3 表明焊接深度是 3mm；基本焊接符号的右边是焊缝的数量×长度。

“>

怎么标注焊接符号

1、至末, 以鼠标右键点击绘图区域里的空白之处, 而后依次选“注解”“焊接符号”。皆可观见所有的焊接标记于图纸上显现了。

2、去点击菜单当中的标注, 从中选下拉菜单里边的焊接符号那一项。进而选择焊接类型的符号, 我此处选的是双边的那种, 当然它也能够是别的, 要依据你的实际情形: 来输入焊接的数据。

3、直接于工程图里点击菜单, 选择插入, 再选注解, 接着选端点标记。这便是焊缝, 然而此焊缝标记乃等边直角三角形形状, 并非你那种自定义的形状。故而, 在其中无法插入你那种形状的焊缝, 只能自行画出区域而后予以填充。

4、你好！图纸里黑色的三角形是被用来表示焊缝的, 这个呈现为黑色的作为标注的东西是焊缝的标注。若要表示图纸当中的内容, 就得先各自完成这两个零件的建模, 这里面一个是由局部壁厚所代表的零件, 另一个是带有节内螺纹的轴套类零件。

5、于钣金模块当中, 存在着一个圆角焊缝命令, 将两特征选中（此两特征不可合并）之后便能够生成。要是处于工程图里, 通过注解—焊接符号, 挑选适宜的即可。

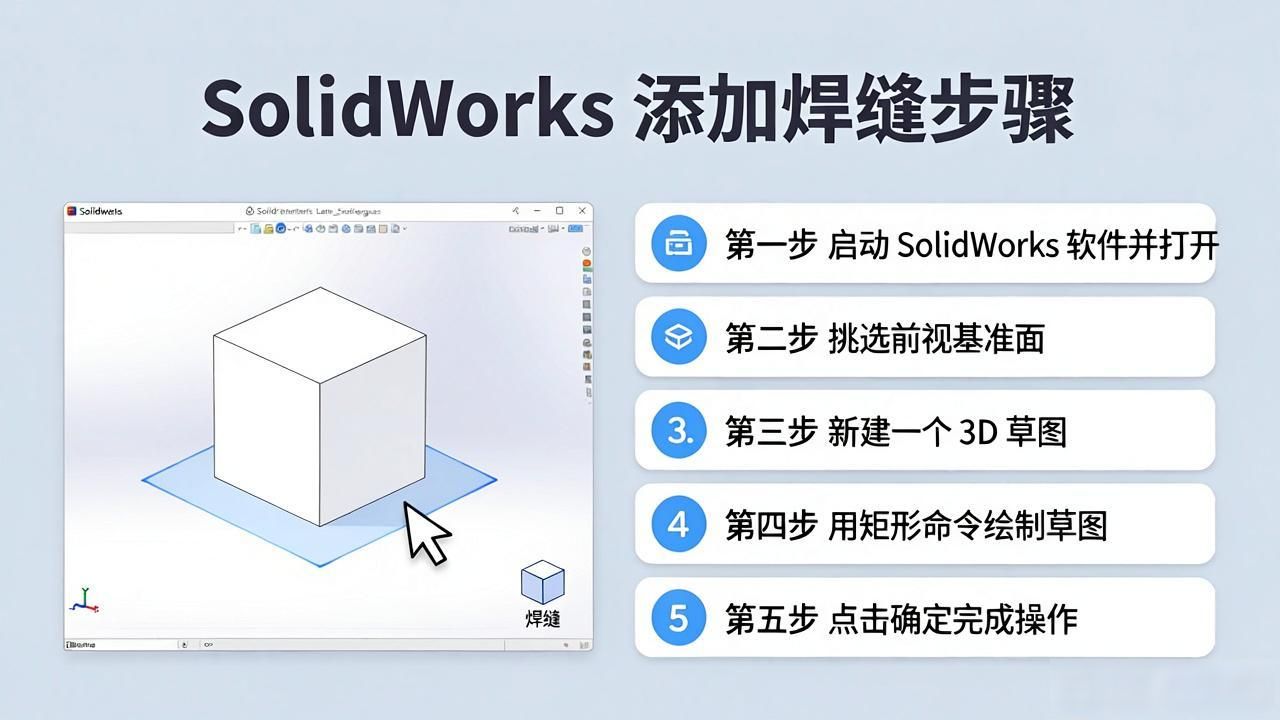

6、第一步得先将软件启动打开, 接着要去挑选前视基准面, 随后新建一个3D草图, 再运用矩形命令来绘制像如下图示那般的草图, 最后予以确定完成操作。

现场焊接符号怎么标注

1、在基本特号左侧进行这样的标注: 钝边高度为p, 坡口高度是H, 焊角高度称K, 焊缝余高为h, 熔透深度为s, 根部半径是R, 焊缝宽度叫C, 焊角直径为d。在基本符合右侧进行那样的标注: 焊缝长度是l, 焊缝间隙称作e, 相同焊缝数量为n。

2、假如焊缝处于接头的箭头那一侧, 那么基本符号会标在基准线的实线那边；要是焊缝处于接头的并非箭头的那一侧, 那么基本符号则标在基准线的虚线那边。当属于双面对称焊缝的情况时。基准线是可以不添加虚线的。

3、平常会用到的焊接符号, 就如同下面所展示的图片那样, 它是用来对焊接横截面的形状进行说明的, 其线宽是标注字符高度的十分之一, 要是字高为5毫米的话, 那么符号线宽就是0.35毫米。

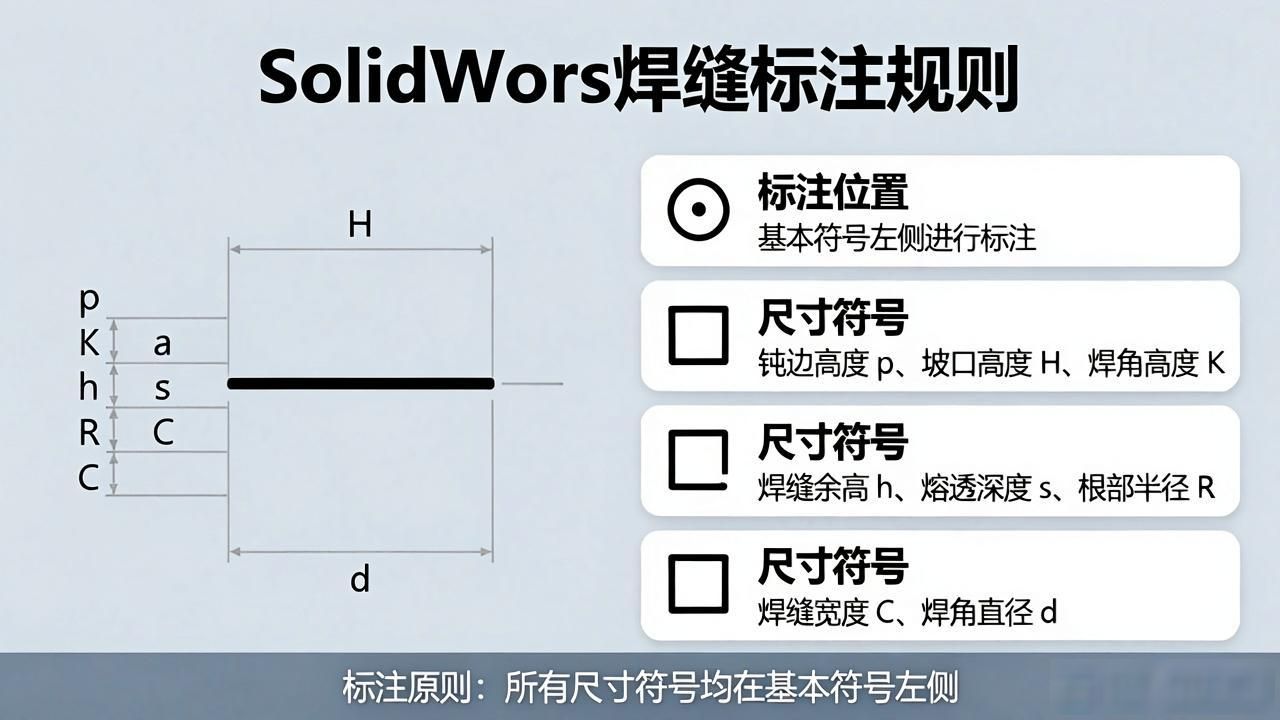

4、焊缝尺寸符号以及数据的标注原则是这样的: 在基本特号的左边进行标注, 钝边高度是p, 坡口高度是H, 焊角高度为K, 焊缝余高为h, 熔透深度是s, 根部半径是R, 焊缝宽度是C, 焊角直径是d。

5、点击那个焊接符号, 此操作出现“焊接符号标注”对话框, 该对话框有具体标注说明, 这对话框还有详细介绍, 包括灰色框都是符号或者符号组合所选的框, 点击这个框就能调出对应的符号库, 将光标移动到所需的焊缝符号上面, 然后单击鼠标左键就会调出符号。

6、将焊接工艺方法符号, 氧乙炔焊标记为OAW, 对于直径6mm的点焊缝而言, 每隔50mm进行一个焊接的操作, 对于塞焊来说, 采用“┌┐”来予以表示, 手工电弧焊标记为SMAW, 埋弧焊标记为SAW, 二氧化碳气体保护焊标记为CO2W, 钨极惰性气体保护电弧焊标记为TIG。

关于sw焊接符号如何去添加根部间隙, 以及关于添加焊缝的相关介绍, 到这里就终止了, 多谢阅读。
