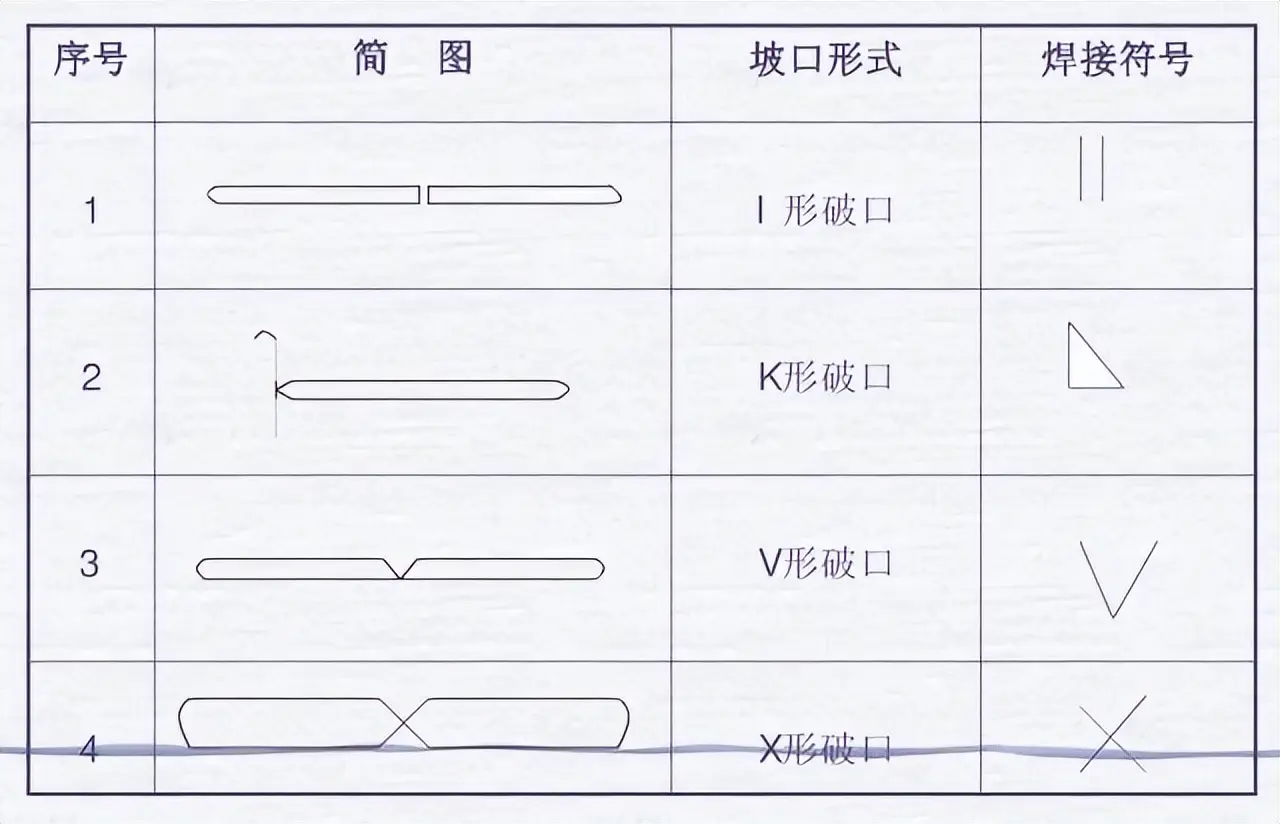

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
于焊接结构图样之上, 焊接方法能够依照国家标准 -85 的规定, 借助阿拉伯效字予以表示, 将其标注于指引线的末尾之处。常用焊接方法代号可见表 3 -9 所呈现的那样。要是属于组合焊接方法, 能够用“/”加以分开, 左边表示正面（要不然是盖面）的焊接方法, 右侧表示背面（或者打底）焊接方法。举例来说, 有 V 形焊缝, 先是采用钨极氢弧焊进行打底操作, 其后用手工电弧焊来盖面, 那么就表示成 141/111。
表示焊缝符号以及焊接方法有代号以标注示例的图是, 如图3 – 21所展示的那样。此图体现的是那种叫做V形坡口的对接形式的焊缝, 其背面有着封底进行焊接的情况, 正面焊缝的表面呈现出齐平的状态, 对于焊接方法这一块, 打底焊的方式采用的是手工钨极氮弧焊, 而盖面焊以及封底焊所采用的是手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢结构焊接符号是依照GB324一1988《焊缝代号》来进行绘制的。钢结构通常归属于建筑学科, 是属于建筑行业范畴的。所以在钢结构焊接符号的标注里面常常会伴有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

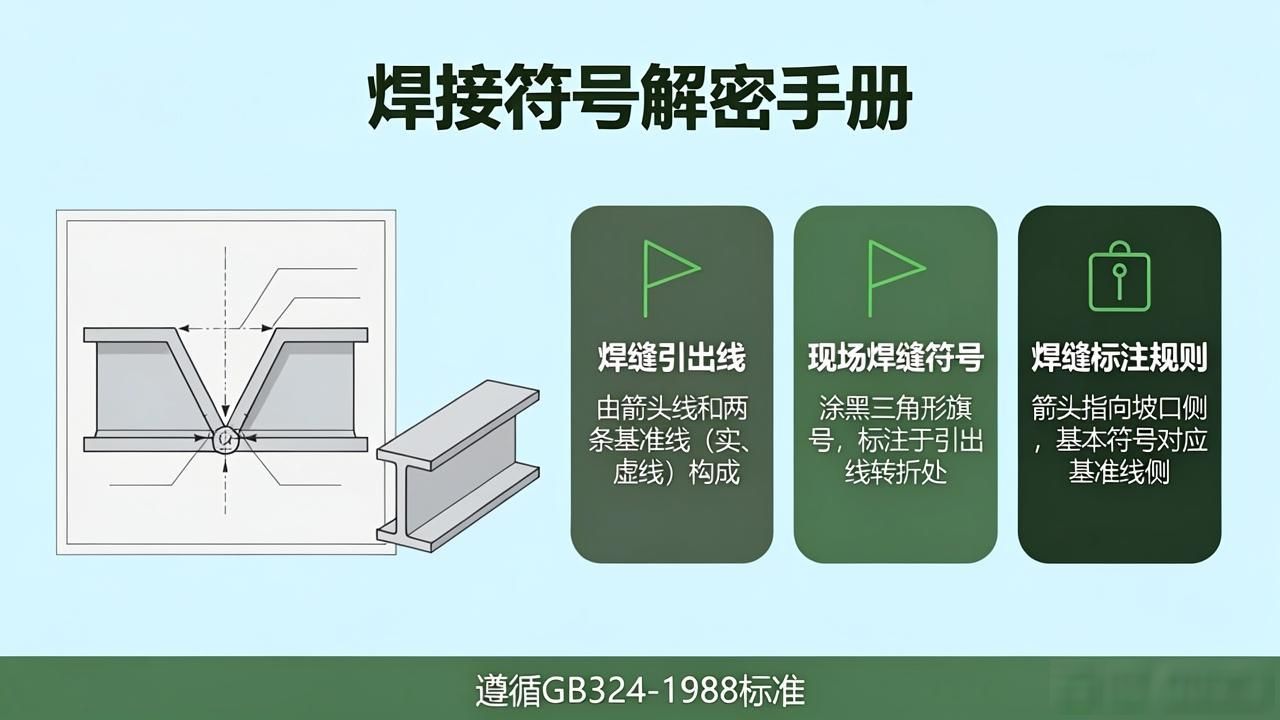

1、焊缝的引出线, 是由箭头以及两条基准线构成的, 这其中的一条是实线, 另一条是虚线, 并且它们的线型都是细线。
2、虚线这般的基准线, 能够绘制于基准线实线的上方之处, 也能够绘制于基准线实线的下方之地, 基准线通常来讲应与图样的标题栏保持平行状态, 仅仅是在特殊状况之下才与标题栏呈现垂直度态。
3、当焊缝处于接头的箭头那一侧的时候, 基本符号会标注在基准线的着实线那一侧；要是焊缝处在接头的并非这个箭头那个侧面, 那么基本符号就标于基准线的呈虚线的那个侧面。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线相对焊缝所处位置, 通常并无特别要求, 然而, 在对单边形焊缝进行标注之际, 箭头线需指向带有坡口那一侧的工件。
6、与基准线重合的线段, 是用粗实线表示的, 这些线段所在部分, 基本符号、补充符号与之有相交或相切的情况。
7、焊缝的基本符号, 是粗实线, 辅助符号, 同样是粗实线, 补充符号（尾部符号除外）, 也都是粗实线, 尺寸数字, 原则上也是粗实线, 尾部符号, 是细实线, 尾部符号, 主要用于标注焊接工艺、方法等内容。
8、将一句长句拆分成多个句子: 在同一图形之上, 当焊缝形式是相同的, 断面尺寸也一样, 辅助要求同样相同之时, 在此条件下能够仅仅选择一处来标记出示焊缝的符号以及尺寸。并且需要添加上这样的标注“相同焊缝的符号”, 这个相同焊缝符号呈现出来的样子是3/4圆弧, 它被绘制于引出线的转折地方。
当处于同一图形之上时, 若存在数种相同的焊缝, 那么能够把焊缝进行分类编号, 将其标注于尾部符号之内, 而分类编号运用的是 A、B、C 等, 处在同一类焊缝当中, 可以挑选一处来标注代号。

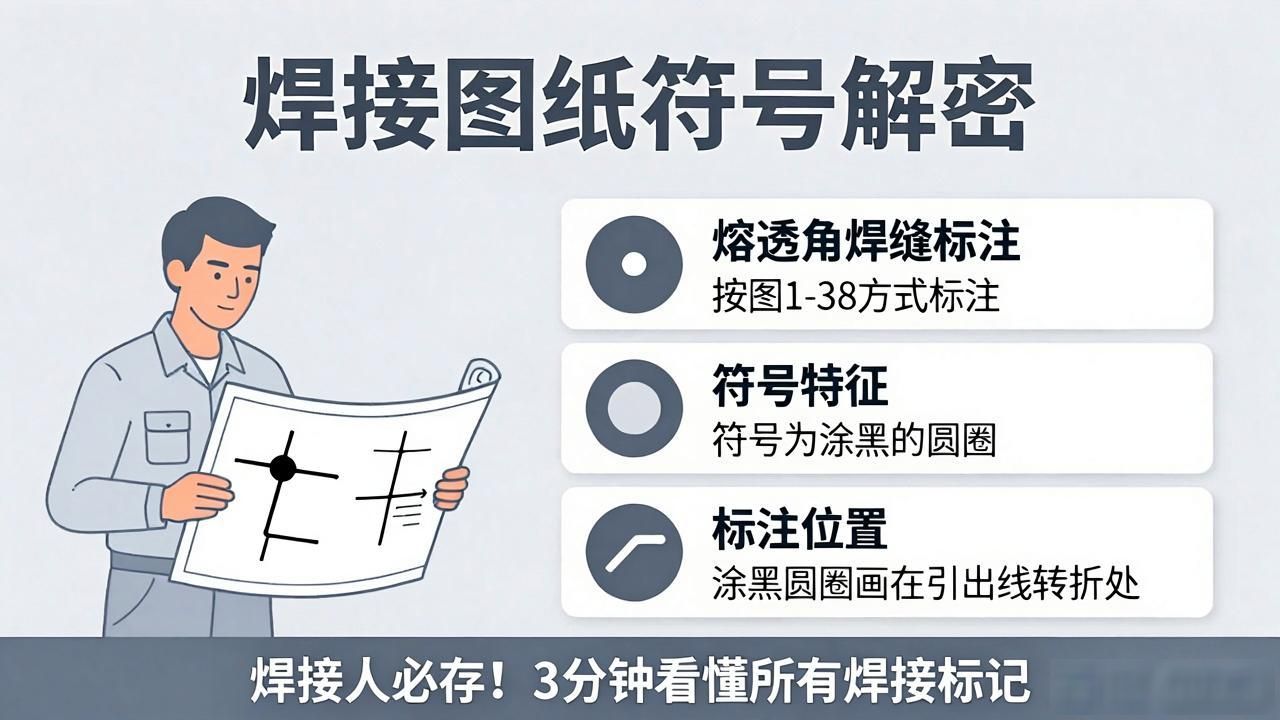

9、应按图1-38方式标注熔透角焊缝, 熔透角焊缝的符号, 是涂黑的圆圈。涂黑的圆圈画在引出线的转折处。
10、凭借形中较长的角焊缝, 像是焊接实腹钢梁的翼缘焊缝这般的, 能够不借助引出线进行标注, 而是直接于角焊缝的旁边标注焊缝尺寸值K。
11、当在连接长度范围之内, 仅仅只是局部区域存在焊缝的时候, 按照图1-40给出的标注方式来进行标注。其中, K所代表的是角焊缝的焊脚尺寸。标点。
12、若焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的这个时候, 于焊缝的位置, 添加中实线以此来表示可为人们所看见的焊缝, 换句话讲, 或者添加栅线进而表示不可以被人们看见的焊缝。
13、对于相互焊接的两个焊件, 若处于单面焊带双边不对称坡口焊缝这种状况时, 引出线箭头所指向的是具有较大坡口的那个焊件。
14、围焊缝符号, 用于环绕工作件周围, 它是用圆圈来表示的, 且画在引出线的转折处, 又要标注其焊角尺寸K。
15、三个焊件相互焊接, 或者三个以上的焊件相互焊接时, 其焊缝不可以作为双面焊缝来标注, 焊缝符号需要分别标注, 尺寸也需要分别标注。
16、施工现场中, 正在进行焊接的焊件, 其焊缝要标注“现场焊缝”这个符号。哪是现场焊缝符号呢? 它是那种涂黑的三角形旗号, 绘制的位置是在引出线的转折那儿。
17、在相互焊接的两个焊件以内, 当仅有一个焊件带有坡口之时（好比单面V形这种情况）, 引出线的箭头是朝着带坡口的那个焊件指去的。
举 例
欧美焊接符号举例
4.5——表示焊点直径

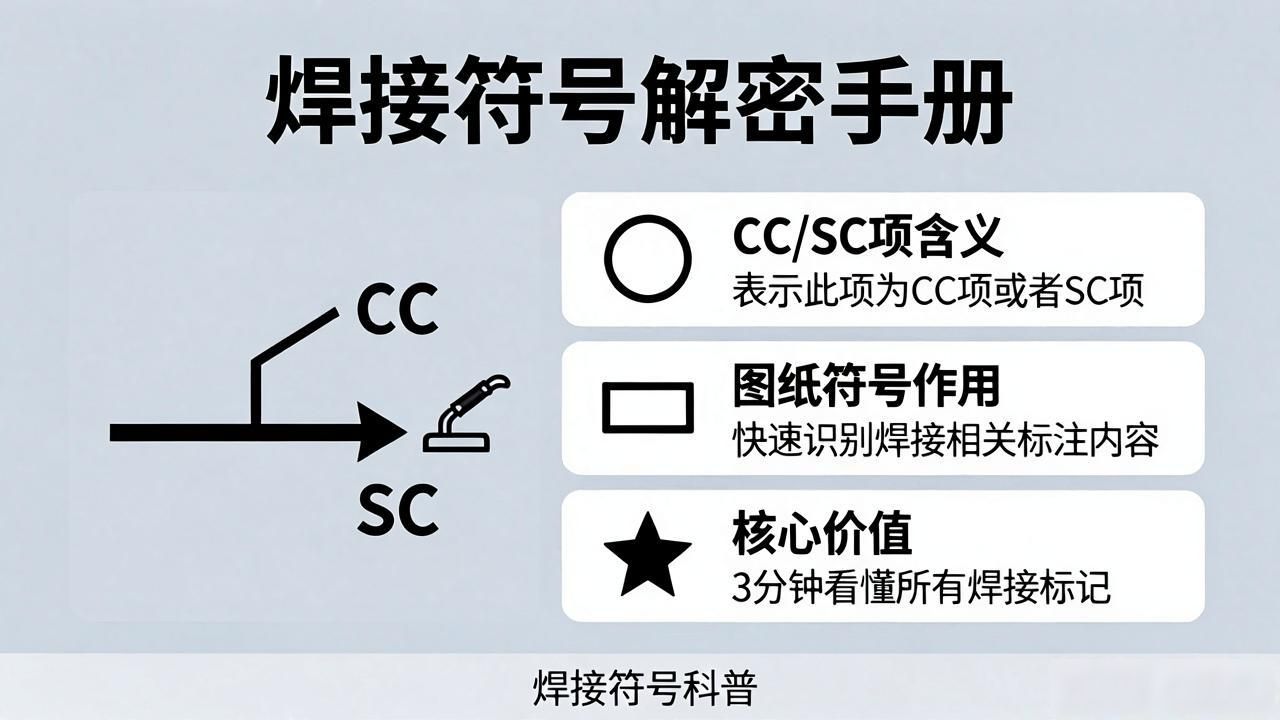

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
