基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
在焊接结构图样之上, 焊接方法能够依照国家标准 -85的规定, 借助阿拉伯数字予以表示, 将其标注于指引线的尾部。常用焊接方法代号如同表3 -9所呈现的那样。要是属于组合焊接方法, 能够用“/”进行分开, 左边表明正面（又或者说盖面）的焊接方法, 右边表明背面（又或者说打底）焊接方法。比如说V形焊缝先是采用钨极氢弧焊打底的方式, 接着运用手工电弧焊盖面, 那么就表示成141/111。
见图3-21所示, 此为焊缝符号以及焊接方式标号的标注示例, 它呈现的是V形坡口对接且背面进行封底焊, 正面焊缝表面保持齐平的情况, 其焊接方法为, 打底焊运用手工钨极氩弧焊来完成, 盖面焊与封底焊则采用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
钢结构焊接符号是按照GB324一1988《焊缝代号》来绘制的。它一般归属于建筑学科, 属于建筑行业范畴。所以在对钢结构焊接符号进行标注时, 常常会伴随着建筑符号, 还有型钢符号以及螺栓符号, 另外还有铆钉符号等。
钢结构焊缝符号表示的方法及有关规定

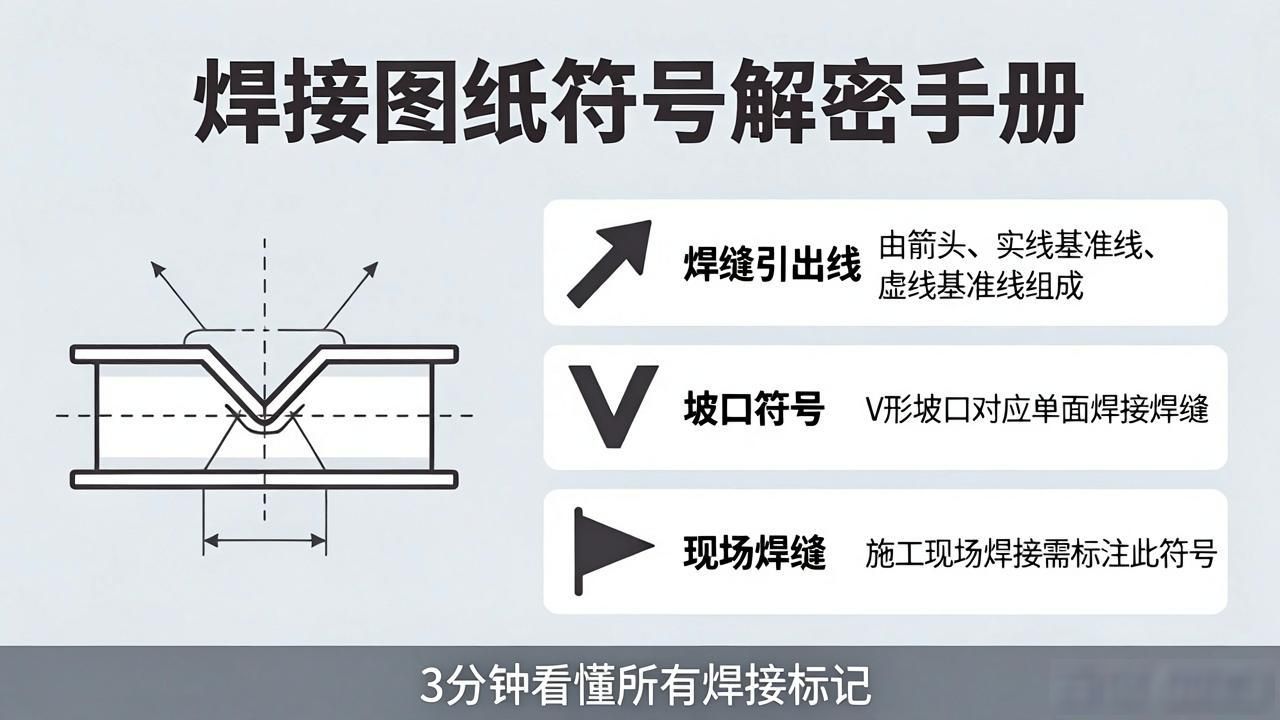

1、焊缝的引出线, 是由箭头以及两条基准线构成的。它们之中, 有一条是实线态的, 还有一条是虚线的状态, 并且, 这两种线型都是呈现的细线样式。
2、呈作为基准线的虚线, 能够绘画于作为基准线的实线的上方一侧, 也能够绘画于下方一侧处于的地方, 该作为的基准线一般而言应和图样所具有的标题栏保持平行态势, 仅在处于特殊条件所针对的状况之下才会与存在的标题栏形成垂直效果。
3、要是焊缝处于接头的箭头那一侧, 那么基本符号会标注在基准线的实线面；要是焊缝处于接头的非箭头那一侧, 那个基本符号会标注在基准线的虚线边。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线跟焊缝相对而言存在的位置, 一般来说并没有特别限定的要求, 然而, 当对单边形焊缝进行标注的情形下, 箭头线则需朝着带有坡口那一侧的工件指向。
6、有着基本符号, 还有补充符号, 它们和基准线相交, 或者相切, 和基准线重合的线段, 是用粗实线来表示的。
7、焊缝之中, 基本的符号, 还有辅助的符号, 以及补充符号而言（尾部符号是除外的情况）, 全部都是粗实线, 尺寸数字在原则方面, 同样是粗实线, 尾部符号是细实线, 尾部符号主要的作用, 在于标注焊接工艺, 还有方法等相关内容。
8、处于同一图形之上, 要是焊缝形式、断面尺寸以及辅助要求都一样, 那么能够只选取其中一处来标注焊缝的符号与尺寸。并且还要加注“相同焊缝的符号”, 那个相同焊缝符号乃是3/4圆弧, 是画在引出线的转折之处。
当处于同一图形之上时, 若存在数种相同的焊缝, 那么能够把焊缝进行分类并编号, 将其标注在尾部符号之内, 其中分类编号采纳A、B、C等, 在同一类焊缝当中可以挑选一处来标注代号。

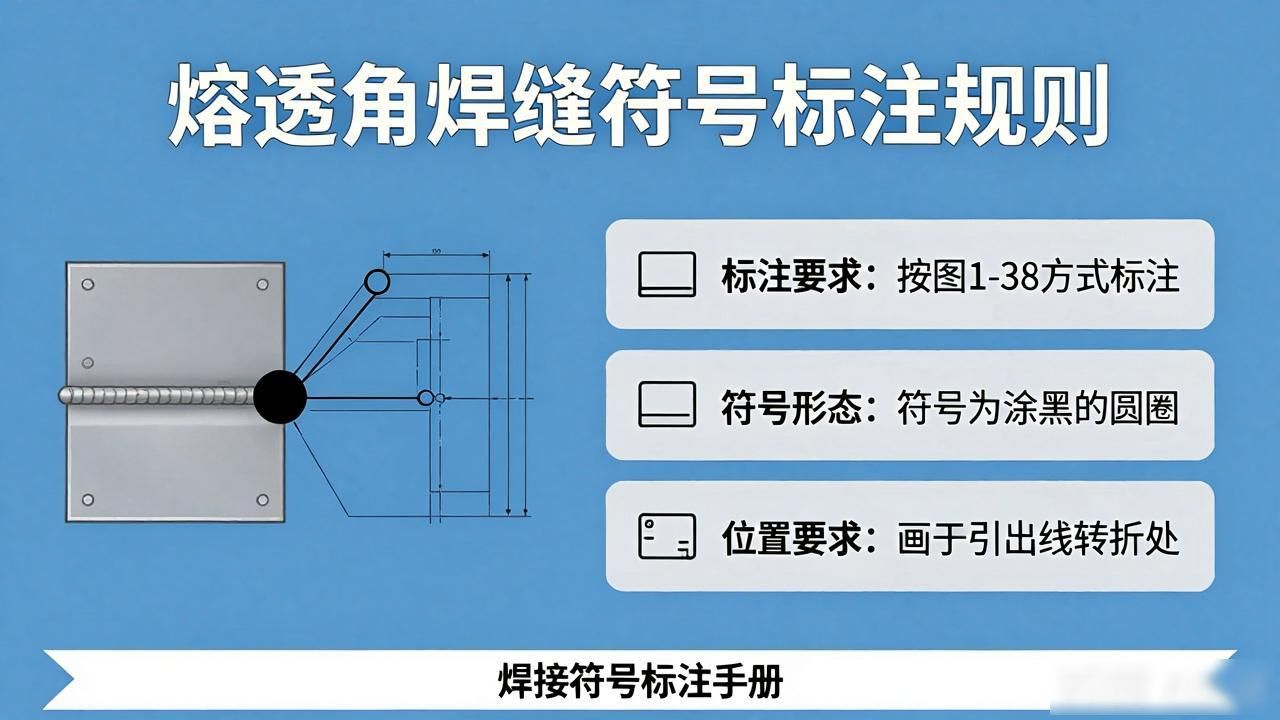

9、被要求按图 1 – 38 方式进行标注的, 是熔透角焊缝的符号, 其乃为涂黑的圆圈, 且画于引出线的转折之处。
10、使用形状之中相对较长度为长的那种角焊缝, 像焊接实腹钢梁时的翼缘焊出来的缝那样, 是能够不借助引出线来进行标注的, 而是直接在角焊缝的旁边位置标注焊缝的尺寸数值K, （句子拆分完毕）。
11、在连接长度的范围之中, 仅于局部的区段存在焊缝的情形下, 要按照图1-40进行标注 ，K是角焊缝焊脚尺寸。
12、在焊缝分布并非规则的情形下, 于标注焊缝符号之际, 在焊缝那里添加中实线用来表明可见焊缝, 又或者添加栅线用来表明不可见焊缝。
13、相互进行焊接的两个焊件, 当它是单面焊且带有双边不对称坡口的焊缝时, 引出线的箭头会指向那个具有较大坡口的焊件。
14、用圆圈展示的围焊缝符号, 其负责环绕工作件的周围, 它被画于引出线的转折地方, 还要对其焊角尺寸K加以标注。
15、三个焊件相互焊接, 或者三个以上的焊件相互焊接时, 其焊缝不可以作为双面焊缝来标注。焊缝符号需要分别标注, 尺寸也应当分别标注。
16、在施工现场那儿进行焊接操作的焊件, 其上面的焊缝是需要标注那样符号的, 那个符号叫做“现场焊缝”符号。现场焊缝符号它呈现为涂黑的三角形那种如同旗号一样的样子, 并且它要绘制在引出线转折的那个地方啊。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 像那样的单面V形坡口, 引出线的箭头所指向的是带有坡口的那个焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径

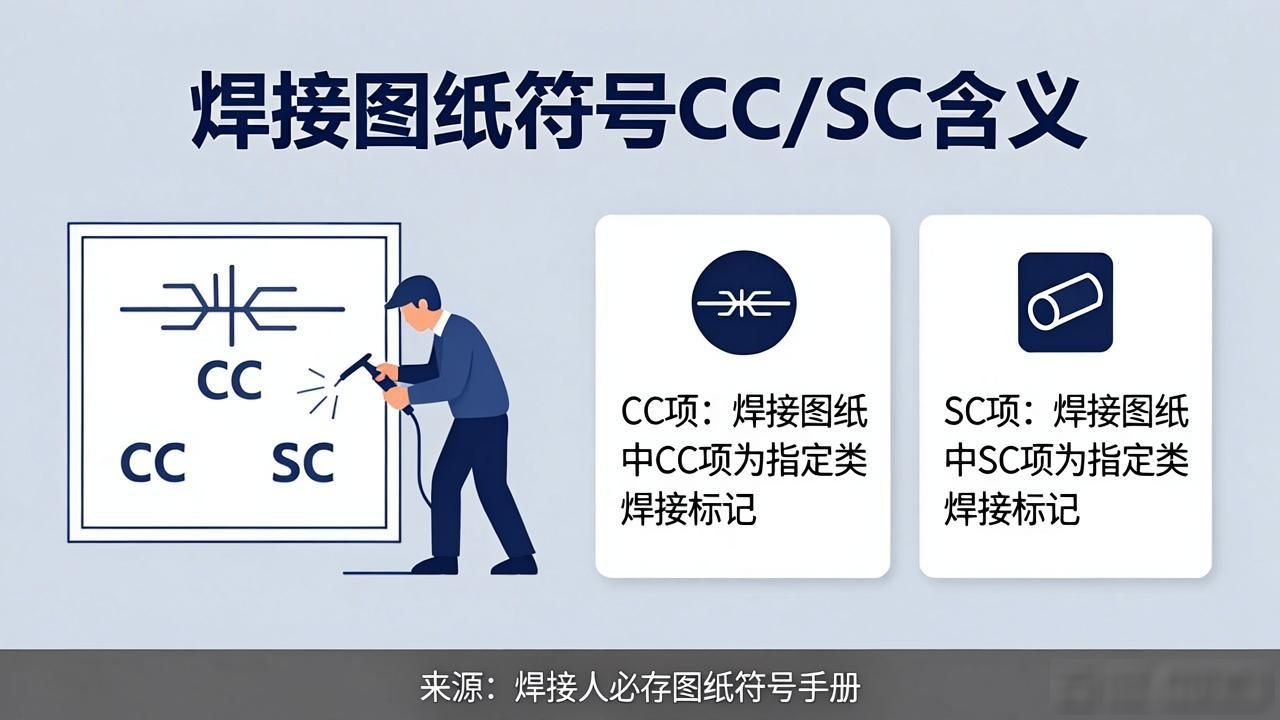

【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
日本焊接符号举例
A——根据图示，表示关键或重要特性
