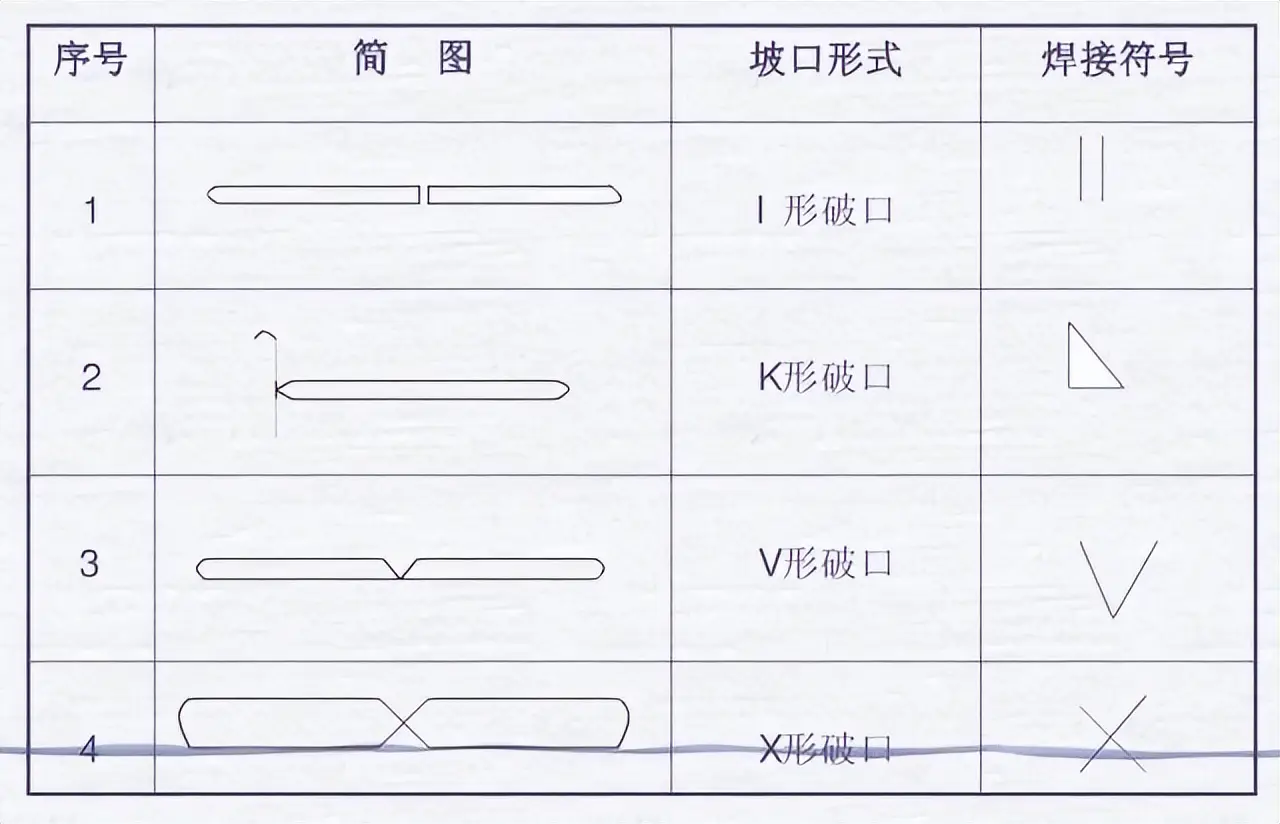

基本坡口符号
坡口符号
焊接图纸符号标注图解示例焊接符号标注实例及方法
要在焊接结构图样之上, 焊接做法能够依照国家标准 -85之规定以阿拉伯效数字去予以表示, 需标注于指引线的尾部之处。常用焊接方法的代号可见表 3-9所呈现的那样。要是属于组合焊接方法, 可用“/”加以分开, 左侧代表正面（或者盖面）的焊接做法, 右侧代表背面（或者打底）的焊接做法。举例而言, V形焊缝先是运用钨极氢弧焊进行打底操作, 之后使用手工电弧焊来进行盖面操作, 那么就表示成 141/111。
表示焊缝符号以及焊接方法代号标注示例的图, 是图3 – 21所示的那个。此图呈现的是, 一种V形坡口对接焊缝的情况, 其处在背面封底焊状态, 正面焊缝表面是齐平情形。至于焊接方法规定为, 进行打底焊的时候采用手工钨极氮弧焊, 而盖面焊以及封底焊采用手工电弧焊。
焊接方式代号
焊接符号表示方法钢结构焊接符号含义大全
依据 GB324一1988《焊缝代号》绘制的是钢结构焊接符号, 钢结构归属建筑学科所以属于建筑行业, 于是在这钢结构焊接符号标注之时时常还有建筑符号、型钢符号、螺栓符号以及铆钉符号等。
钢结构焊缝符号表示的方法及有关规定
1、焊缝的引出线, 构成部分是箭头以及两条基准线, 两条基准线里, 一条呈现为实线, 另一条呢是虚线, 并且它们的线型全都是细线形态的。
2、绘制基准线时, 其虚线能够画于基准线实线的上侧位置, 也能够画基准线实线的下侧, 而且基准线通常情况下与图样的标题栏保持平行状态, 只是在特殊条件时才会与标题栏呈垂直状态。

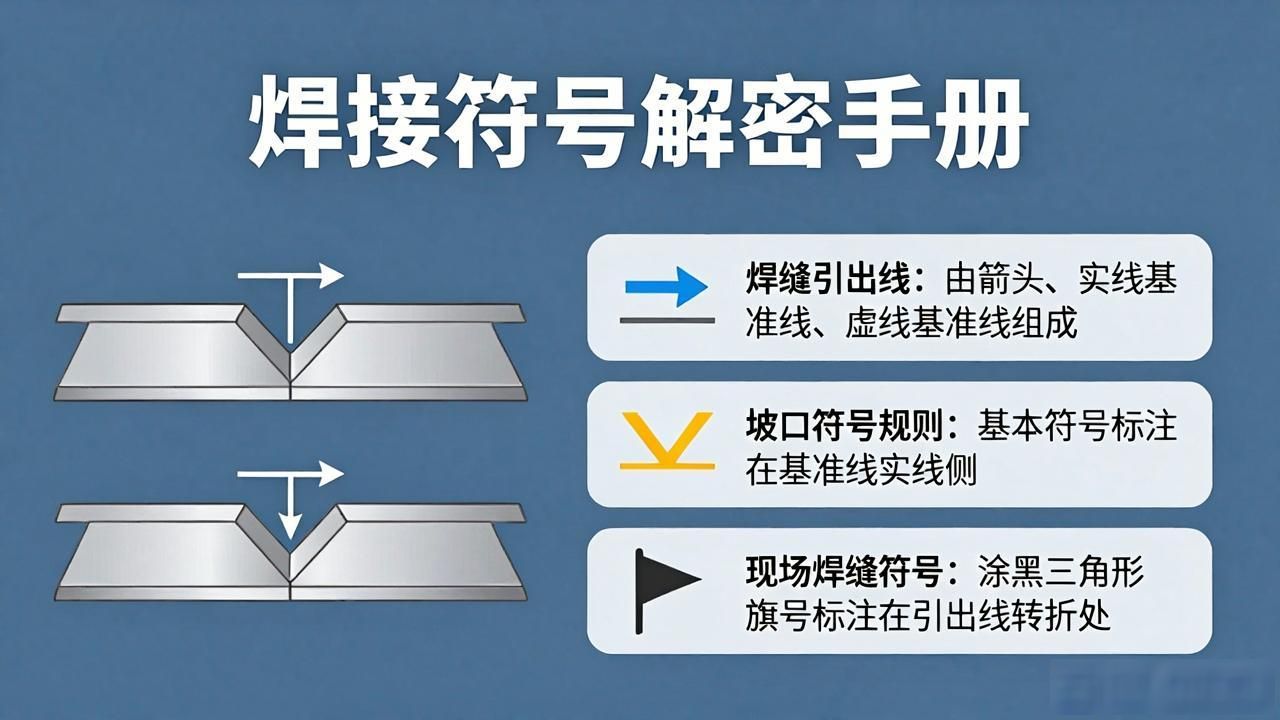

3、在接头的箭头侧存在焊缝时, 相应基本符号会被标注在基线的实线一侧；当焊缝处于接头的非箭头侧之际, 基本符号会被标注在基准线的虚线一侧。
4、当为双面对称焊缝时。基准线可不加虚线。
5、箭头线与焊缝相对的位置, 通常没有特别的要求, 然而, 在对单边形焊缝进行标注的时候, 箭头线需要指向那一侧带有坡口的工件。
6、表示与基准线相交或者相切的基本符号、补充符号, 以及与基准线重合的线段, 要用粗实线来表示。
7、焊缝的基本符号, 是粗实线所示, 辅助符号同样为此, 补充符号（尾部符号除外）也都是粗实线显示, 而且尺寸数字原则上讲, 也是粗的线条呈现, 尾部符号则是细实线, 它主要用于标注焊接工艺、标注方法等相关内容。
8、在同一个图形之上, 当焊缝的形式，以及断面尺寸, 还有辅助要求, 这些全都相同的时候, 能够仅仅选择一处标注焊缝的符号及尺寸。并且要加注“相同焊缝的符号”, 其相同焊缝符号是3/4圆弧, 画在引出线的转折之处。
于同一个图形之上, 存在数种相同的焊缝之时, 能够把焊缝进行分类并编号, 标注于尾部符号的里面, 分类编号采用A、B、C等等, 在同一类焊缝当中可以挑选一处标注代号。

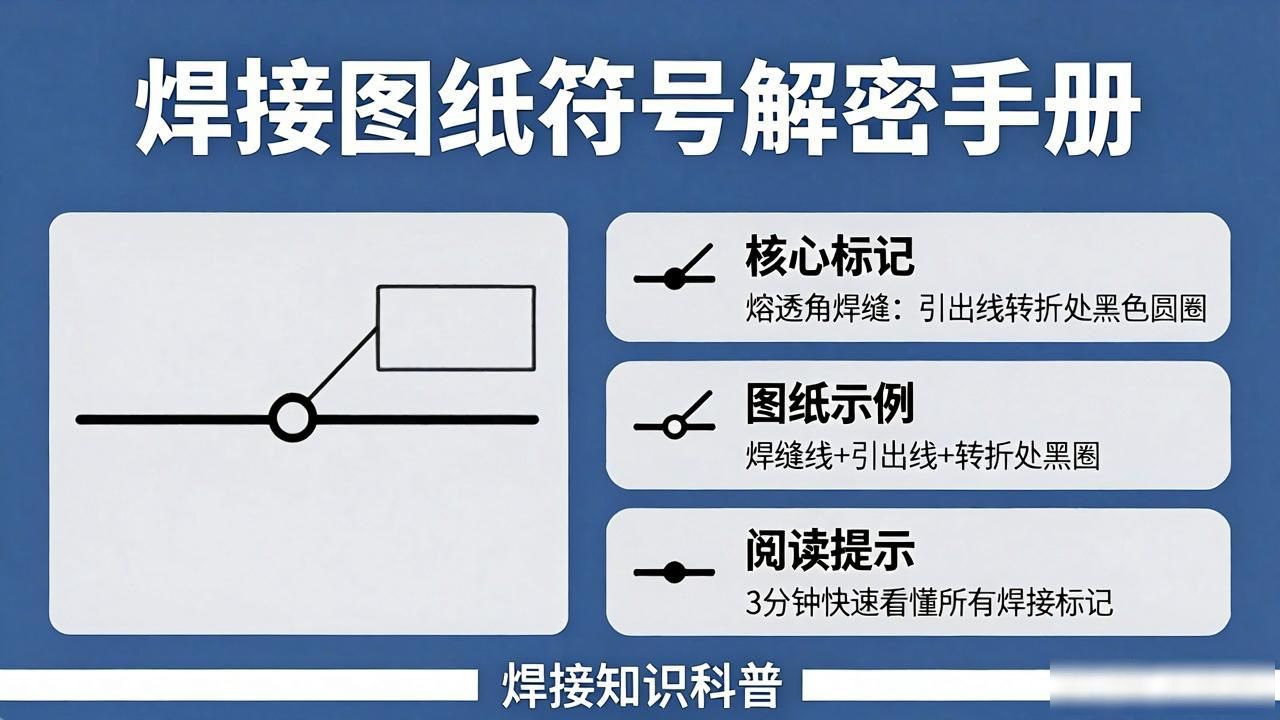

9、被要求按图1-38方式标注的, 是关于存在熔透角焊缝的一个什么, 表示标记那种, 此中的熔透角焊缝的符号, 是一个被涂成黑色的圆圈, 它被画在引出线的转折处。
10、对于那种形状之中比较长的角焊缝, 像是焊接实腹钢梁时的翼缘接缝处的焊缝, 它不用引出线来进行标注, 而是直接在角焊缝的旁边去标注焊缝尺寸的值K。
11、如果在连接长度的范围之内只是仅有局部的区段存在着焊缝, 那么就要按照图1-40对此进行标注, 其中K指的是角焊缝焊脚这个尺寸。
12、要是焊缝分布呈现出不规则的状况, 那么在对焊缝符号进行标注的与此同时, 需要在焊缝的处所添加中实线以此来表明可见的焊缝, 或者添加栅线表明不可见的焊缝。
13、两个相互焊接的焊件, 要是属于单面焊呈现双边不对称坡口焊缝的情形, 引出线箭头所指向的乃是具有较大坡口的那个焊件。
14、表示环绕工作件周围的围焊缝的符号, 是用圆圈来呈现的, 它被画在引出线的转折之处, 并且要把焊角尺寸K标注出来。
15、当存在三个或者三个以上的焊件彼此进行焊接时, 这种情况下, 其焊缝是不可以当作双面焊缝来进行标注的, 焊缝符号以及尺寸应当分别去标注。
16、在施工现场开展焊接工作的焊件, 其焊缝要标注“现场焊缝”符号。现场焊缝符号是涂黑的三角形旗号, 它绘制在引出线的转折之处。
17、两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如是单面V形坡口的情况, 此时引出线的箭头, 是指向那个带有坡口的焊件。
举 例
欧美焊接符号举例
4.5——表示焊点直径
【3】——根据图示说明，表示此项为CC项或者SC项
6——-表示此处为第六CC项或者SC项
①AND②——表示①件和②件俩点之间的焊点
12X——表示俩点之间的焊点个数为12个
