焊接符号对照表

1、用来对照常用焊接符号的参考表, 其中符号有着特定意义, TYP 3.2 50 – 150 表示, 在箭头所指部位, 无论正面还是反面, 是3.2mm的角焊缝, 并且是间断焊, 每隔150mm焊接50mm。譬如如下所示如图: 150mm 、150mm 、50mm 、50mm 、50mm 、4.8, 这里箭头所指部位是4.8mm角焊缝, 反面是对接焊且焊后必须磨平焊道。（3.2）表示箭头所指部位是对接焊, 熔深为3.2mm。TYP 4.8, 4.8箭头指向的那个部位, 其正面以及反面都是4.8mm角焊缝；那些没有标注的类似情形是一样的。(3.2) To (4.8) Plate G, 箭头所指向的那个部位, 其正面与反面都是对接焊, 所指向的部位熔深是4.8mm, 反面熔深为3.2。

2、mm, 并且所指的那个面在焊接之后要进行打磨使其平整。请注意, 这条焊缝需要在零件板焊接以前就完成。4.8, 50 – 150, 4.8箭头指向的位置是4.8mm的角焊缝, 其反面是4.8mm的角焊间断焊, 每隔150mm焊接50mm。TYP 6.4, 箭头指向的部位是对接焊, 焊接完后磨平；反面是6.4mm角焊缝, 没有标注的类似情形也是一样的。C.,P.T&B 4.8指向之处是坡口焊, 破口深度是4.8mm, 并且焊完之后得磨平;,反面清根后进行对接焊,焊完磨平;,这个焊缝是全熔透焊,没标注的类似情形是一样的。TYP 6.4箭头指的那个部位周围都是6.4mm角焊缝,没标注的类似情况相同。TYP（4.8）箭头所指地方属于对接焊,焊后磨平;,反面是天然喇。

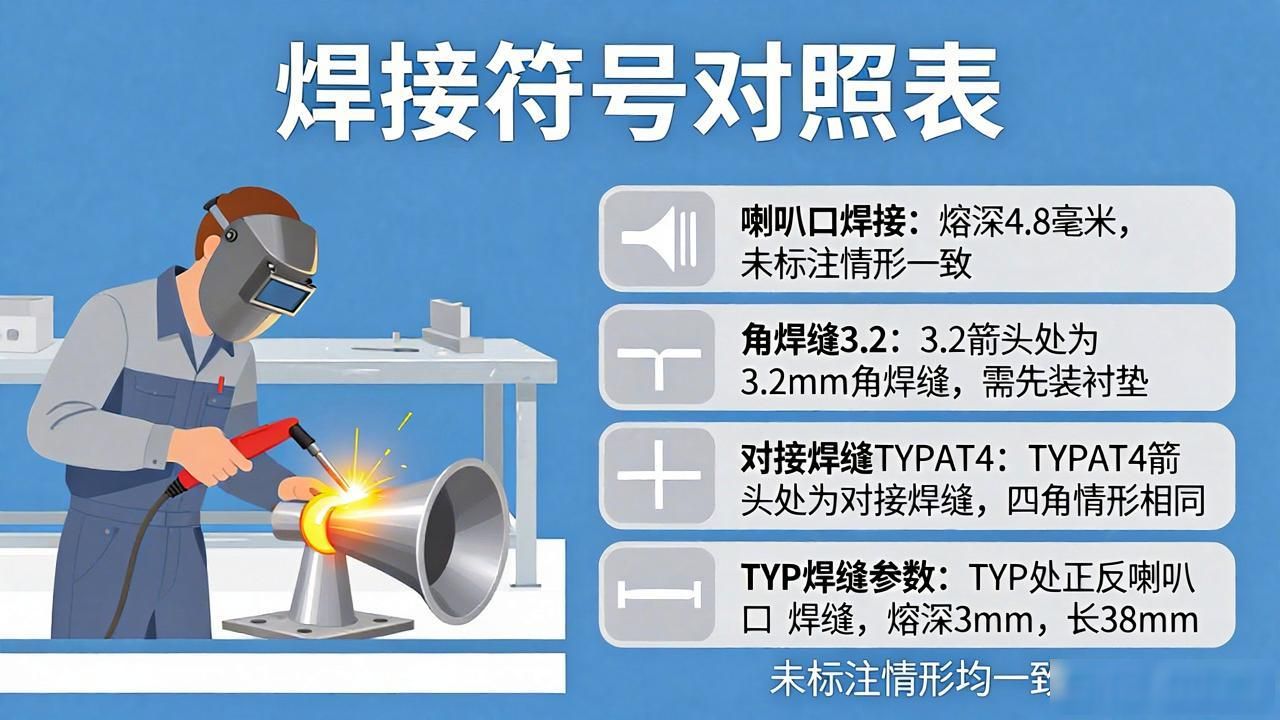

3、通过喇叭口进行焊接, 其熔深达到 4.8毫米, 对于未作标注的类似情形而言是一样的。在 3.2 所指箭头部位的周边, 全部都属 3.2 毫米长度的角焊缝。TYPAT 4 所指箭头部位是对接焊缝, 未作标注的类似情况在四个角的状况都相同。TYPAT 3.2 所指箭头部位是 3.2 角焊缝, 未作标注的各类似角缝位置的情形是相同的。在 TYP 所指箭头部位的正面与反面都是天然喇叭口焊缝, 熔深都为 3 毫米, 焊缝长度都为 38 毫米, 未作标注的类似情况是一样的。3.2箭头所指之处是处于为3.2mm的角焊缝, 要留意, 在一定情形下对于该焊缝来说, 是必须等到所有别的那些装配衬垫全部完成之后才可以实施焊接操作的。4.8 4.8 50 – 150箭头所指向的部位是属于4.8mm角焊间断焊相关情形, 具体是为每150mm会焊接50mm。

4、反面是4.8mm角焊缝, TYP 4.8 4.8 500, 箭头指引的部位是4.8mm熔深坡口焊, 焊完后焊缝要磨平, 要求粗糙度500m, 反面有着4.8mm角焊缝, 没做标注的类似情形同样如此。TYP (3.2), 箭头所指之处是3.2mm熔深的对接焊缝, 焊后磨平, 没标注的类似情况一样。TYP 3.2 6, 箭头所指部位是3.2mm角焊缝, 焊缝长度是6mm, 没标注的类似情况相同。4.8，4.8, 箭头所指之处即为坡口全熔透焊缝, 其熔深为4.8mm, 焊完之后要磨至平整；反面是4.8mm的角焊缝, 限定背面需要清根；这里是溶透焊, 没标注的类似情形都一样。2 – POINT TYP 3.2 6, 箭头所指的部位是3.2mm的角焊缝, 焊缝长度是6mm。

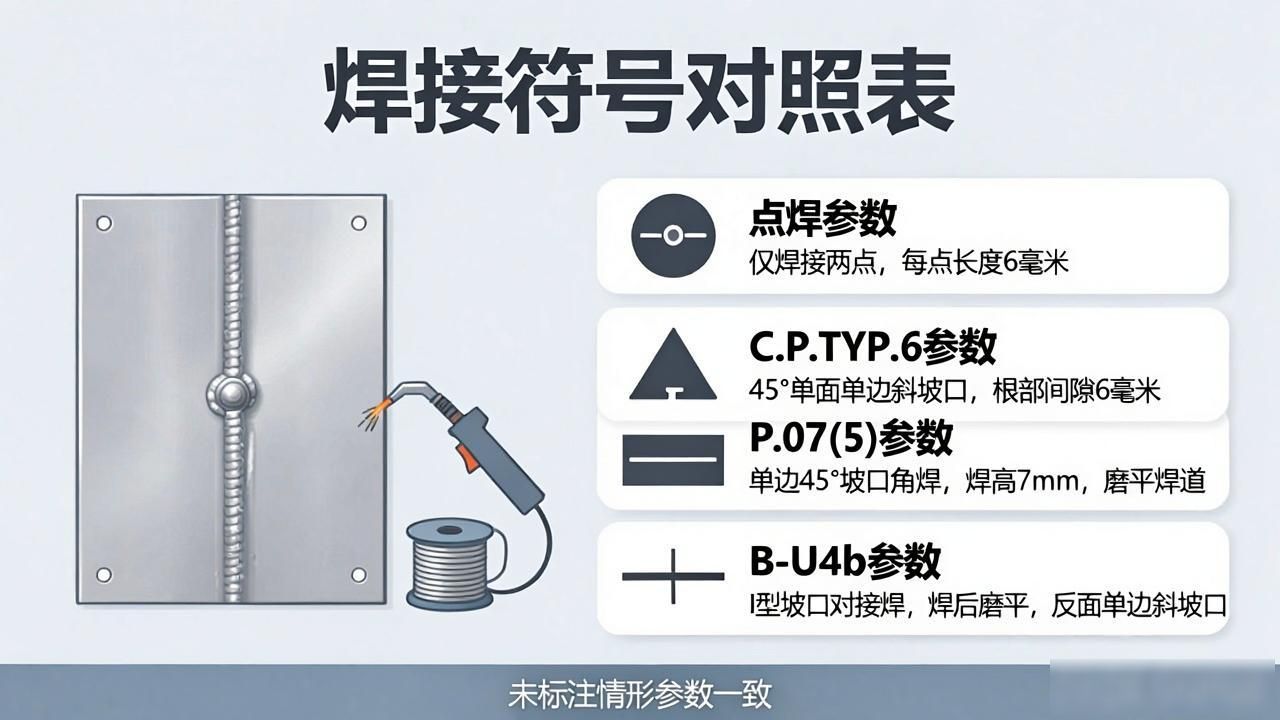

5、留意一下, 仅仅焊接两点, 每一个点的长度都是6毫米, 没有标注的类似情形也是一样的。C.P.TYP. 6, 45°箭头指向的部位是背面衬垫, 是单面单边斜坡口全熔透角焊, 根部间隙为6毫米, 单边削斜坡口角度是45°, 焊接之后焊缝余高不予打磨（坡口的形式参照下图）。没有标注的类似情况一样。P.这里, P. 0 7（5） 45° G箭头指向的地方是单边45°坡口角焊, 坡口间隙是0mm，焊缝高度为7mm, 熔透要求5mm, 焊完后要把焊道磨平；背面是I型坡口对接焊道, 焊前不用清根, 焊后不用磨平焊道。B – U4b G箭头所指之处是I型坡口对接焊道, 焊后磨平, 反面是单面单边削斜坡口焊缝, 坡口角度45加上10, 减去0°, 坡口间隙0到3mm, 坡口钝边高度0到3mm, （见下图）, 焊后余高不用打磨。箭头所指之处是开坡口全熔透角焊缝, 其焊角尺寸为8mm。反面同样是开坡口全熔 透角焊缝, 且需要清根, 焊角尺寸也是8mm。此为第4页, 总共4页。
