焊缝的基本搭接形式：
四、T形接头：
五、斜角接：

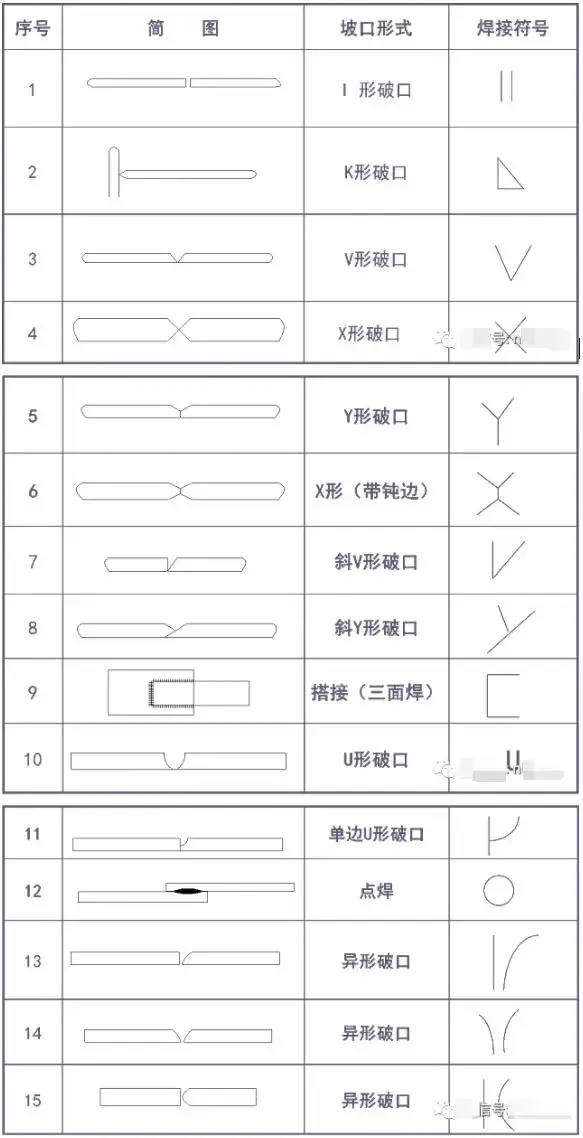

焊缝的基本破口形状：

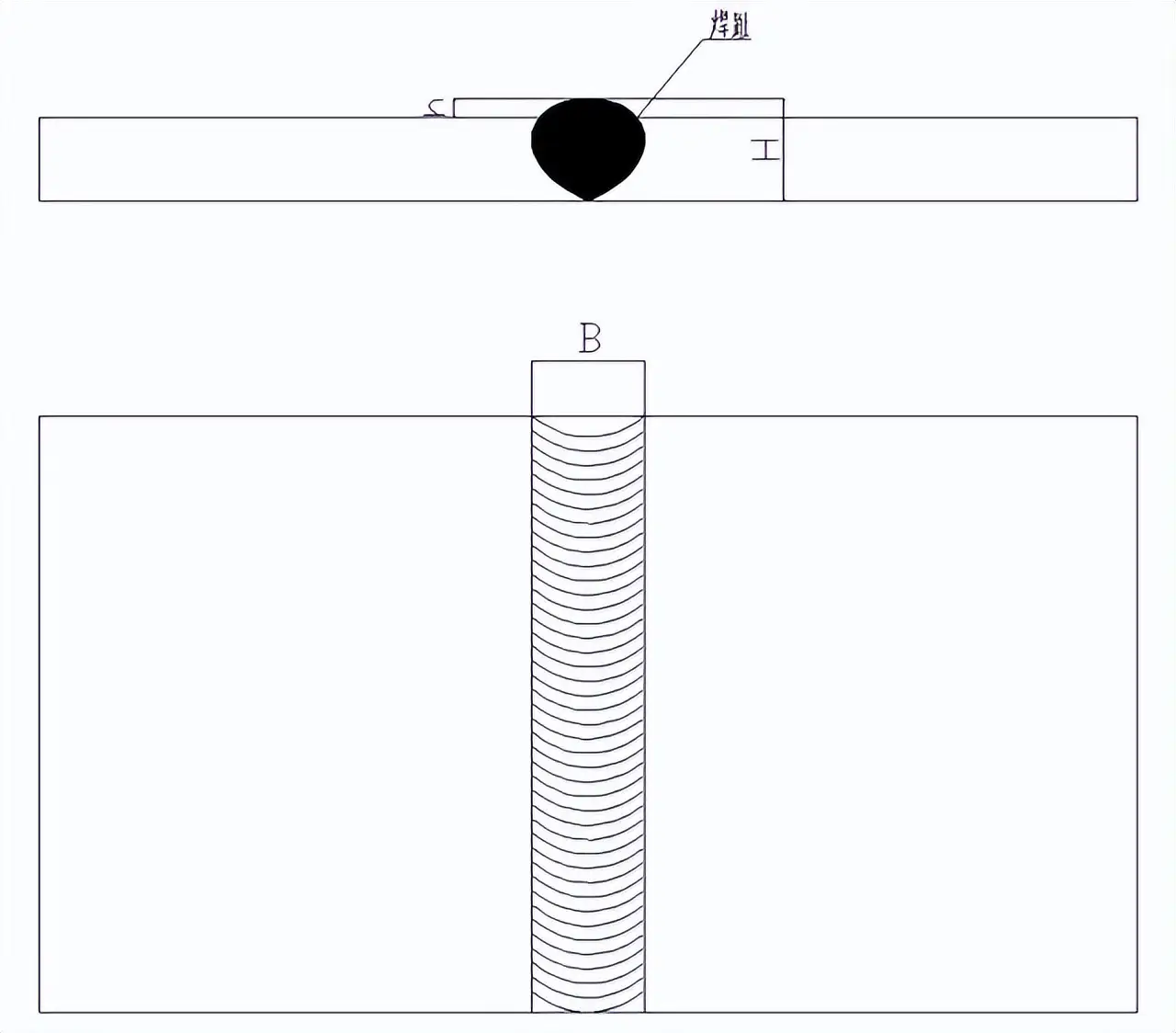

焊缝的基本尺寸及相关概念：
焊趾：焊缝表面与母材的交接处。
焊缝宽度（B）：焊缝表面两焊趾之间的距离。
焊缝厚度：在焊缝横截面中，从焊缝正面到焊缝背面之间的距离。
焊脚尺寸, 是在角焊缝的横截面里画出的、最大的等腰直角三角形当中、直角边的长度。
焊脚, 是在脚焊缝的横截面里, 存在着这样一种情况, 即从一个直角面上的焊趾开始, 到另一个直角面表面所呈现出的最小距离。
熔深：在焊接接头的横截面上，母材或前道焊缝熔化的深度；
焊缝成形系数, 是指熔焊的时候, 于单道缝的横截面上呈现的, 焊缝宽度B跟焊缝计算深度H之间的比值。
余高：超出母材表面连线上面的那部分焊缝金属的最大高度；
焊根：焊缝背面与母材的交接处；
弧焊时呀, 会出现弧坑, 它是由于断弧或者收弧的时候方式不恰当, 最终在焊道的末端形成的那种低洼部分。
这个部分叫熔池, 它是在熔焊的时候, 如果有焊接热源发挥作用在焊件之上就能形成的, 液态金属部分, 其具有一定的几何形状。

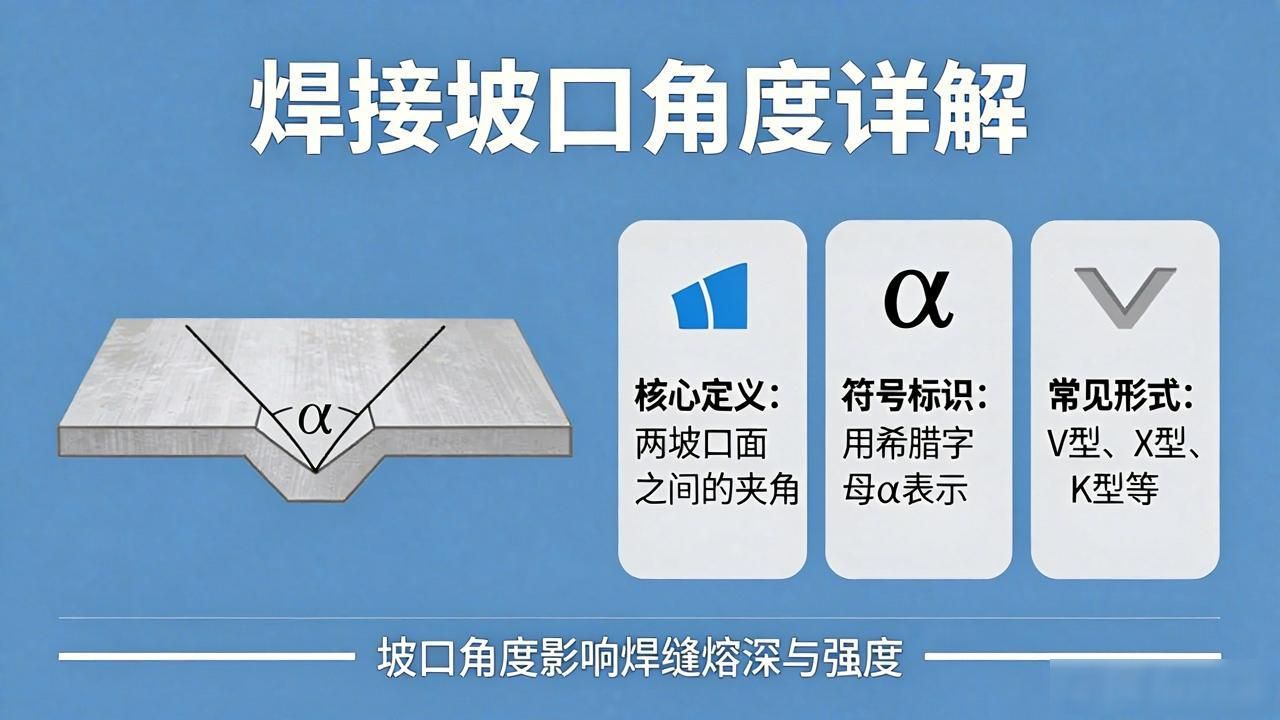

破口角度：两破口之间的夹角；
破口面角度：待加工破口的端面与破口面之间的夹角；
焊接符号：
一、是一种用以指明, 在图样之上, 标注焊接方法, 以及焊缝形式, 还有焊缝尺寸等技术内容, 的符号。
二、焊接符号的组成：
（一）焊缝符号：
1.基本符号：表示焊缝横断面形状的符号。
2.辅助符号：表示焊缝表面形状的符号。
3.补充符号：为了补充说明焊缝的某些特征而采用的符号。
（二）指引线：由箭头线和基准线组成。
（三）焊缝尺寸符号：表示焊缝形状尺寸的符号。
三、焊缝符号在图样上的标准位置说明：
对于焊缝符号, 在标准里, 其标注位置在指引线上, 尺寸符号, 在标准里, 其标注位置在指引线上, 尺寸数值, 在标准里, 其标注位置在指引线上, 有明确规定, 绘制焊接图时, 必须严格遵守。

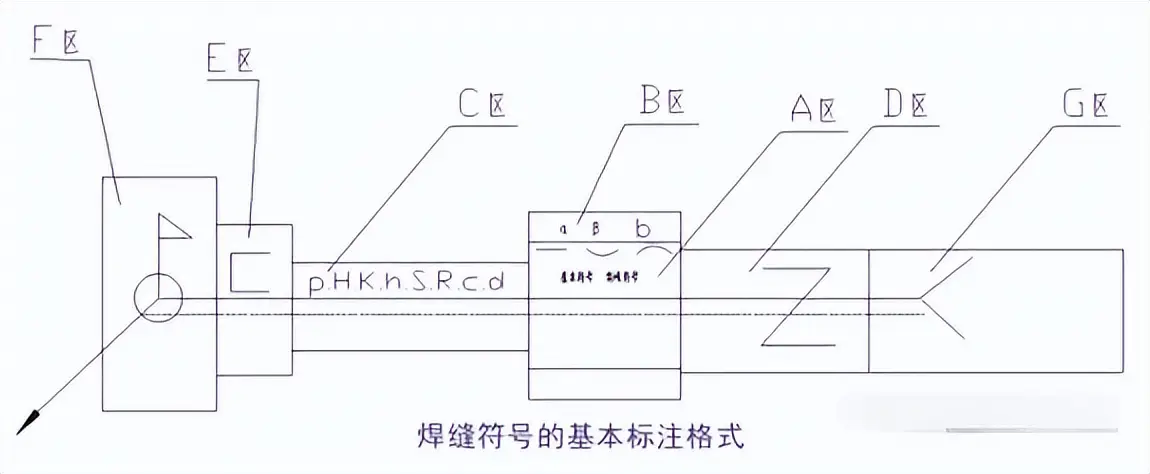

把代表一些特定形式的符号以及关联一定数量和各种性质数值的标注位置, 按照一种分类方式进行划分, 分成从A到G总共是七个不同的区。这七个区在相对基准线方面, 其所处的位置是固定下来的, 不管所标明注记的箭头线方向发生怎样的改变, 它们针对基准线而言的位置, 都不会出现变动。
A区, 这里属于主要功能区, 它标注基本符号, 还有特殊符号, 以及补充符号当中的垫板符号, 另外还标注辅助符号里的平面符号、凸面符号、凹面符号。
B区 , 属于补充功能区。它布置在, A区的上方或者下方。在B区要标注, 焊缝尺寸中的坡口角度α , 坡口面角度β同时还有根部间隙b。
C区, 如果是在基本符号的左侧, 那么就要标注焊缝横截面上其尺寸符号以及数值, 像钝边p，还像坡口深度H, 也还得有焊角尺寸K, 而且有余高h, 同时又有焊缝有效厚度S, 还有根部半径R, 另外也要标注焊缝宽度C, 以及熔核直径d。
D区, 于基本符号的右侧之处, 去标注交错焊缝符号, 还要标注焊缝在纵向也就是长度方向的尺寸数值, 像焊缝段数n值、焊缝长度l值以及焊缝间距e值。
E区：标注补充符号中的三面焊缝符号；
F区：标注补充符号中的现场焊缝符号和周围焊缝符号；

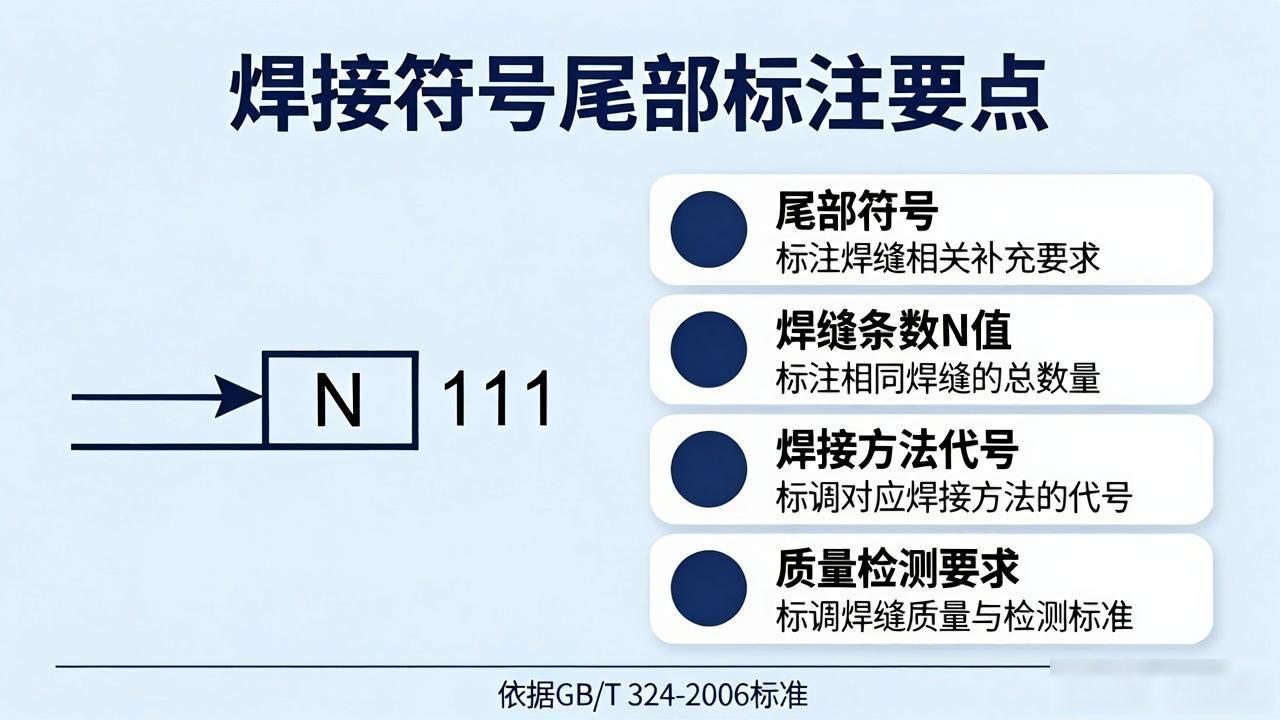

G区, 要去标注补充符号里的尾部符号, 在这个尾部符号之后, 还要去标注相同焊缝的条数N值, 以及焊接方法的代号, 还有焊缝质量和检测要求。
四、常用焊接方法在图样的表示代号：
代号
焊接方法
代号
焊接方法
135
MAG焊（CO2）
111
手弧焊（涂料焊条）
21
点焊
114
药芯焊丝电弧焊
141
TIG焊
12
埋弧焊
131
MIG焊
25
电阻对焊
23
凸焊
952
烙铁软钎焊
气焊
751
激光焊
电阻焊
155
等离子弧MIG焊
举例：

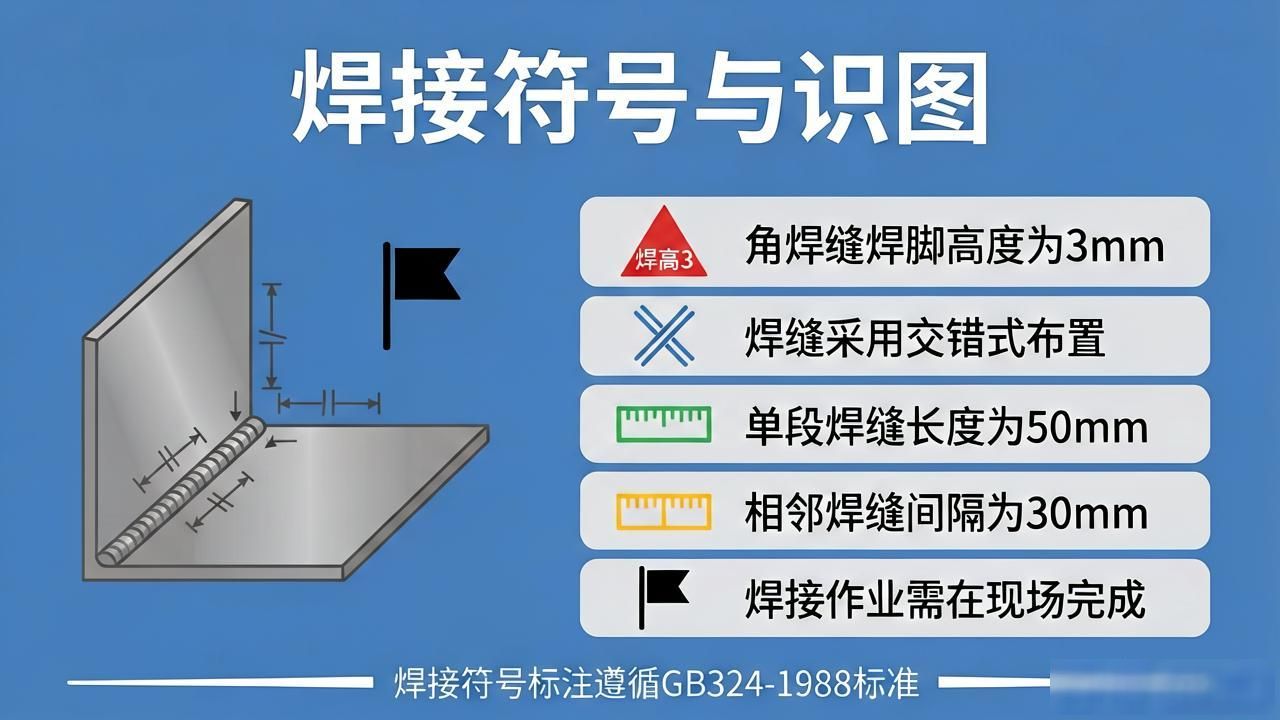

例1：
表示：焊高3，交错焊接，焊缝长50，间隔30，现场配焊。
例2：
表示：焊点直径5，焊点数量10，间隔30。
例3：
指出, 焊高是3, 四周全为满焊, 运用CO2气体保护焊来连接, 总共存在5处。
例4：
指明: 焊接的其高构成是3, 呈现斜向V形状的坡口, 焊缝的表面要打磨得光滑平整, 焊缝的长度是30, 总共存在5个段落, 借助CO2气体保护这种焊接方式来实施焊接操作。
焊接识图的基本知识：
一、图纸的基本结构：
