焊缝符号，焊工必备图解

焊缝符号属于工程语言的其中一组, 它被用以在图样里标记焊缝形式、焊缝尺寸以及焊接方法等, 它是开展焊接施工的关键依据, 对于热衷于焊接工作的人而言, 需要去熟悉常用焊缝符号的标注方式以及其蕴含的意义。

由基本符号跟指引线结合而成的是焊缝符号, 必要之时, 辅助符号、补充符号以及焊缝尺寸符号会被添加上去, 当然, 表示焊缝之际, 机械制图的方式也能够用来作出详细的表示。

所示焊缝标注示例在下图呈现, 于其中见到的焊缝符号里头有基本符号也便是在图中数字8之后的那个符号, 还有补充符号也就是图中的那般插着一面黑旗, 再有指引线, 并且也含有焊缝尺寸符号呐。

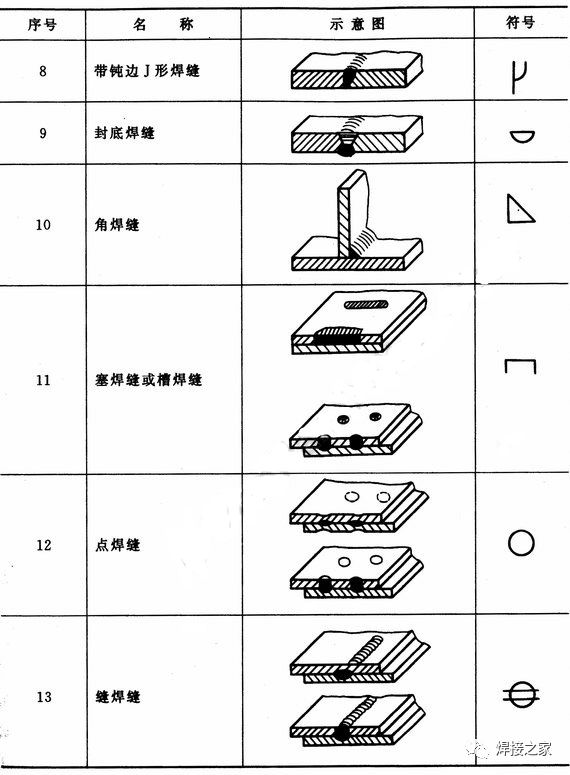

标志焊缝截面形状的是基本符号, 像I形焊缝, V形焊缝, 带钝边V形焊缝, 角焊缝，封底焊缝之类, 确切符号查看下表展示, 此例指出焊缝为一角焊缝。

表示焊缝表面形状特征的符号是辅助符号, 辅助符号存在三种, 其中一种表示焊缝表面平齐, 一种表示焊缝表面凹陷, 还有一种表示焊缝表面凸起, 通常情形下, 由于不需要确切地去说明焊缝的表面形状, 故而辅助符号常常不被标注。

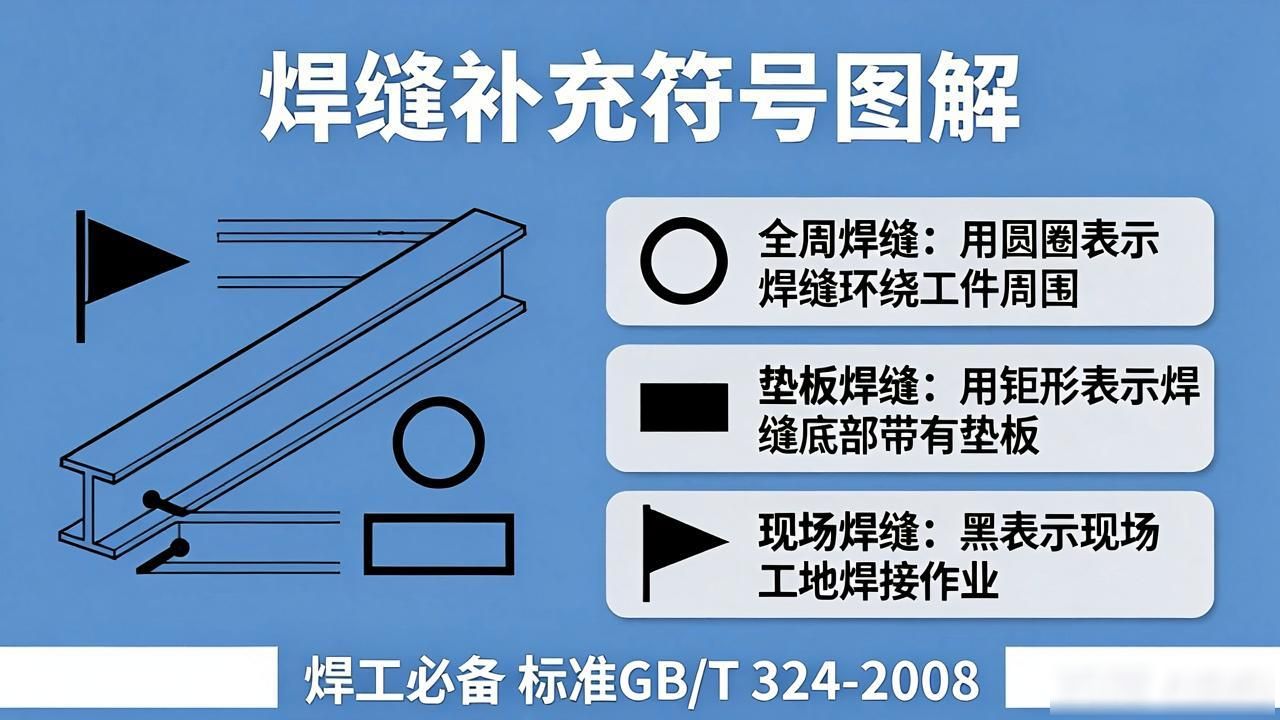

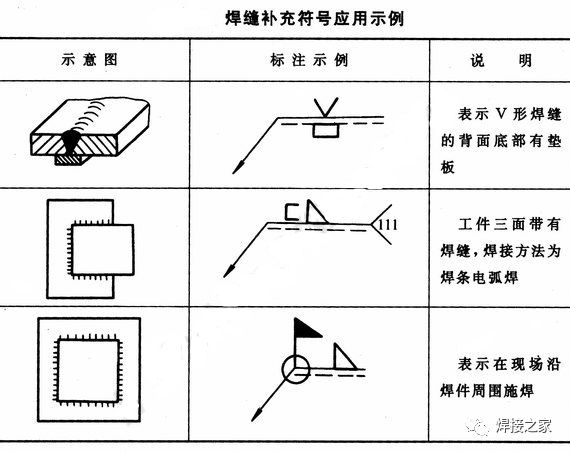

有时出于对焊缝某些特征予以补充说明的目的, 需借助其它符号来加以表示, 比如, 若要表示焊缝环绕工件周围, 那么便用一圆圈来进行表示, 若要表示焊接时焊缝底部带有垫板, 就可以用一矩形来予以表示等, 这些均属于补充符号, 本例之中被称作现场符号的黑旗, 其作用是表示此处焊缝是在现场或者工地上开展焊接工作, 补充符号应用示例可见于下表。

但是, 要完整地将焊缝表示出来, 除了上述那些符号之外, 还包含指引线, 还有一些尺寸符号以及数据。

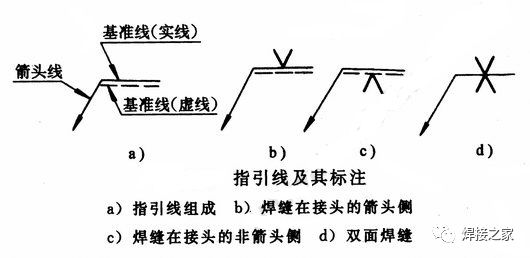

指引线一般由两部分组成, 一部分是带有箭头的指引线, 另一部分是两条基准线。基准线之中, 有一条是实线, 有另一条是虚线, 如上图a所示。要是焊缝在接头的箭头一侧, 那么就要把基本符号标在基准线的实线那一侧, 就像图b那样；要是焊缝在接头的非同箭头所指那一旁, 则要把基本符号标注在基准虚线一边去，类似图c呈现；去标注对称的焊缝以及双面的焊缝时, 这般不用添加虚线哟, 若图d模样, 注: 此改写在尽量满足要求的同时, 可能会因语句过于复杂而略显生硬, 但已尽力做到符合规则。

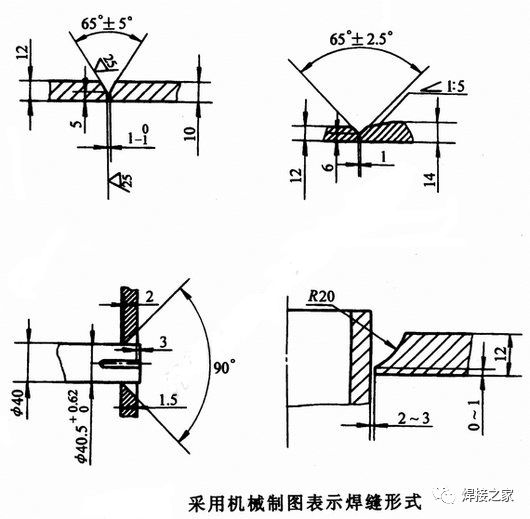

焊缝尺寸数量不少, 在标注实际焊缝之际, 要是尺寸方面的因素不多, 便直接于焊缝符号之上进行标注。有时鉴于要更为清楚地展现出焊缝的形式, 于是就运用机械制图的方式予以表示。上面的图是采用机械制图方法来表示焊缝形式的几个例子。

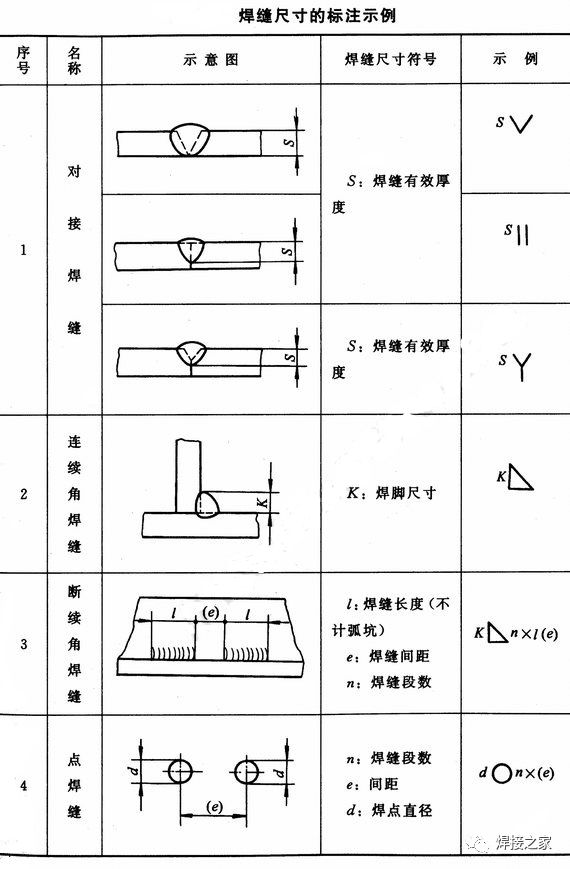

下表列出了一些常见焊缝尺寸的标注实例：
