焊接专业必须掌握的基础知识

作为材料连接关键工艺的焊接, 在现代工业里应用范围极为广泛, 不管是机械制造领域、建筑施工领域, 还是航空航天等领域, 焊接技术都体现着不可被替代的作用, 以下会从焊接原理、工艺、材料、设备以及安全等诸多方面, 系统地去阐述焊接专业必定要掌握的基础知识。

一、焊接基本概念

焊接定义

那一种加工方法是焊接, 通过加热、加压, 或者两者一起用哩, 然后使用或者不使用填充材料, 让两个或多个分离的金属工件之间形成原子间结合, 进而连接成一个整体。这个过程借助外部能量, 打破金属原子间原来的束缚, 促使它们在新位置相互靠近并且形成稳定化学键, 达成永久性连接哪。

焊接分类

熔焊, 是通过局部加热的这一方式, 让焊件接头的部位处于熔化状态,在不施加压力的情形下, 填充金属(或者不填充金属)和母材融合后形成焊缝得到焊缝, 接着冷却凝固达成连接。像电弧焊, 这是以电弧当作热源, 作为应用广泛的熔焊方法, 涵盖手工电弧焊（SMAW）、气体保护钨极电弧焊（GTAW）、气体保护金属极电弧焊（GMAW）；还有气焊, 它是借助可燃气体与助燃气体混合燃烧所产生的火焰作为热源；激光焊, 是以高能量密度的激光束当作热源；等离子焊, 它是利用等离子弧作为热源。

压焊是说, 在焊接操作时, 要对焊件施加压力, 这个压力施加的同时, 可能加热, 也可能不加热, 施加压力后会让焊件产生塑性变形, 依靠原子之间发生扩散以及再结晶来达成连接。比如说电阻焊, 电极来施加压力, 借助电流经过接头接触面以及邻近区域所产生的电阻热实现加热；还有摩擦焊, 凭借焊件接触端面相对旋转运动时产生的摩擦热；再有扩散焊, 在特定的温度以及压力条件下, 让待焊表面彼此接触, 通过原子扩散达成连接。

对于钎焊而言, 它是采用那种比母材熔点低的金属材料来作为钎料的, 要把焊件以及钎料加热到高于钎料熔点、但同时又低于母材熔点的温度, 借助液态钎料去润湿母材, 以此填充接头间隙并且与母材相互扩散来达成连接, 它被划分成软钎焊, 就像锡焊那样, 其钎料熔点低于450℃ , 还有硬钎焊, 例如银焊和铜焊 , 这些硬钎焊材料的钎料熔点高于450℃。

二、焊接物理与冶金基础

焊接热过程

热源类型: 焊接热源呈现着多样的状态, 电弧热具备能量集中的特性, 能够以快步的速度去加热焊件的局部位置；电阻热是经由电流通过电阻而产生的；激光身为能量密度较高的热源, 能够达成快速加热使其出现熔化的情况。

关于热输入的计算: 热输入的计算公式是Q = UI/v , 这里面Q代表着热输入, 其单位为（J/cm）, U代表电弧电压, 单位是（V）, I代表焊接电流, 单位为（A）, v代表焊接速度, 单位是（cm/s）。对保证焊接质量而言, 合理地控制热输入是极其关键重要的事情, 要是热输入不合适恰当的话, 就会致使焊件出现过热、未焊透这类问题。

焊接之时, 焊件之上各点的温度，会跟着时间以及空间而产生变化, 进而形成温度场, 热源中心附近的温度是最高处, 其分布会受到多种因素的影响, 知晓温度场, 对预测焊接热应力, 以及变形还有组织转变是有帮助的。

焊接冶金反应

熔池产生: 在焊接热源的功效之下, 焊件以及填充金属发生熔化进而形成熔池, 熔池的形状、尺寸还有存在时间会对焊接质量造成影响, 其形成的过程存在着强烈的热对流以及物质传输, 致使化学成分以及温度分布并不均匀。

焊接时, 会产生如CO₂、Ar这样的气体, 这些气体对熔池起到保护作用, 即能让熔池避免受到有害气体的侵入, 与此同时, 熔渣会覆盖在熔池表面, 其作用众多, 包括将空气隔离, 对熔池予以保护, 并且能够脱氧, 还能去硫、去磷, 另外也有助于改善焊缝成型等。

当熔池冷却凝固之际, 焊缝金属会历经结晶以及相变这一过程, 焊缝金属的结晶途径乃是顺着熔池边缘朝向中心处生长, 如此状况下便极有可能产生偏析现象, 该结晶过程便是我们所说的焊缝金属的结晶变化；而冷却进程之中固态相变所产生的产物其组织以及特定的性能状况则是倚赖着冷却的速度、化学成分等诸多方面的因素, 通过对焊接工艺具体参数进行调控, 能够对结晶以及相变的整个过程予以调整, 这便是所说情况了。

焊接缺陷成因

熔池当中的气体, 于凝固之前没能逸出, 而是残留于焊缝, 进而形成空穴, 此为空穴即气孔, 其形成原因涵盖焊接材料受潮, 焊件清理不干净, 焊接工艺参数不当等多种, 如此则会致使焊缝强度降低, 并且导致致密性受到影响。

夹渣, 是指熔渣残留在焊缝从而形成缺陷, 其产生原因包括焊接电流过小, 包括层间清渣不彻底, 还包括焊条角度不当等, 这会使得焊缝有效截面积降低, 会导致应力集中的状况出现。

裂纹属于极严重的焊接缺陷, 热裂纹是在焊缝金属冷却至固相线附近高温区域时产生的, 其产生成因与低熔点共晶物、焊接工艺等存在关联；冷裂纹是在焊接接头冷却至较低温度之际产生的, 它的产生和氢含量、淬硬组织、残余应力相关；再热裂纹是在焊后焊件再度加热的情况下产生的, 其产生和沉淀相析出、晶界强化等有关系。

未熔合情况是这样的, 焊缝金属跟母材之间或者焊缝层间没能达成完全熔化结合这种状态, 为什么会这样呢? 导致其出现的原因是, 焊接的时候电流过小, 同时速度又过快, 并且坡口角度还过小等等, 而这种未熔合的状况会对焊缝强度以及密封性产生影响。

未焊透, 是指焊接之际, 接头根部没有完全熔透, 这是由于焊接电流过小, 或者速度过快, 又或者坡口角度过小, 还有钝边过大等多种因素所造成的, 它会致使焊缝承载能力下降, 进而引发应力集中。

三、焊接材料

焊条

焊条分类, 是按照药皮性质来区分的, 可分为酸性焊条以及碱性焊条这两种。酸性焊条的药皮里含有大量酸性氧化物成分, 它具有一些特性, 首先其电弧稳定, 再者说飞溅比较少之又不容易形成较大块状物, 并且脱除熔渣相对轻松容易, 另外对杂质的敏感属性极低, 它可适应于一般低碳钢和特定低合金钢的焊接工作, 就好似E4303这般。而碱性焊条的药皮中含有大量碱性氧化物以及萤石成分, 它有着不少特点: 比如脱硫和脱磷的能力极强, 焊缝的力学性能良好且抗起裂性也很强悍, 不过它的电弧稳定性比较差, 同时对杂质相当敏感, 它常常被应用于重要低合金钢以及合金钢的焊接操作中, 例如E5015。

来解读一下牌号, 就拿E6010来说, “E”指代的是焊条, “60”所标明的是熔敷金属最小抗拉强度为60（大约）, “1”意味着适用于全位置焊接；“0”表示的是药皮类型以及电流种类（属于高纤维素钠型药皮, 采用直流反接）。

焊丝与焊剂

实心焊丝, 像ER70S – 6这种, 其中“ER”意思是实芯焊丝, “70”指的是熔敷金属最小抗拉强度为70 （约这般）, 这里的“在”表示焊丝, “6”意喻化学成分分类代号, 它被用于碳钢和低合金钢气体保护焊。

药芯焊丝, 比如说E71T – 1, 其中, “E”代表焊条, “7”意味着熔敷金属最小抗拉强度是70（大约）, “1”表示适用于全位置焊接, “T”表示药芯焊丝, 后面的数字以及字母表示药芯类型和保护气体种类, 其焊接工艺性能良好、生产效率较高。

以下是改写后的内容: 埋弧焊剂, 比如说HJ431, 其中“HJ”代表埋弧焊剂, “4”是用来表明焊剂里MnO的含量, “3”指的是SiO₂以及CaF₂的含量, “1”意味着同一类型焊剂的不同牌号, 它要和埋弧焊丝一同使用, 起到保护熔池、参与冶金反应等方面的作用。

保护气体

化学性质稳定的惰性气体, 有Ar和He, 它们不与金属发生反应, 可用于保护焊接区, 其中氩气常用, 其具有价格低、密度大以及保护效果好的特点, 氦气保护效果更佳但价格昂贵, 常用于高熔点金属和高要求的场合。

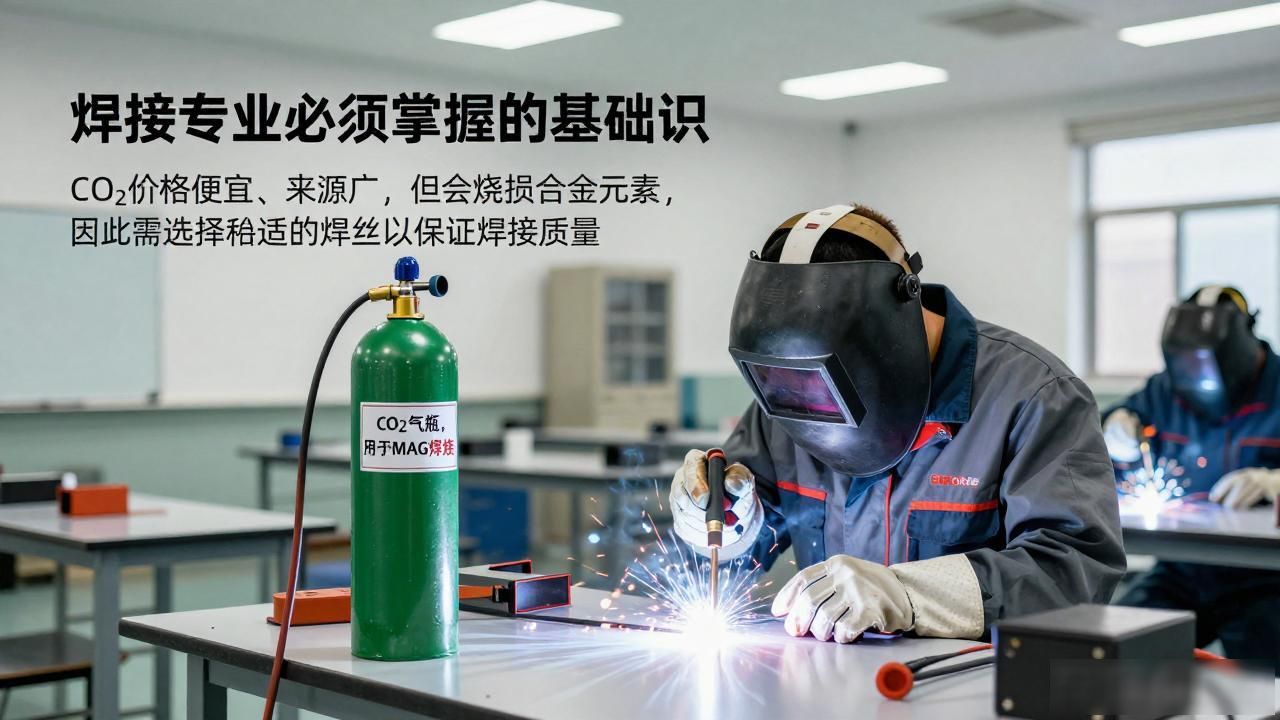

具有氧化性的活性气体是: CO₂ , 它被用于 MAG 焊 并且价格便宜、来源广 , 然而它会致使合金元素烧损 使得需要选取合适的焊丝成分来进行补偿。

像是Ar与CO₂这样的混合气体, 具有惰性气体以及活性气体的优势, 能够用来改善焊缝成型状况, 还可以减少飞溅, 进而提高焊接的质量与效率, 其常见拥有着Ar80%加上CO₂20%这样的比例, 能够依据需求去进行调整。

四、焊接工艺与参数

关键工艺参数

电流, 其会对焊接质量以及效率造成影响, 其中直流电流电弧具备稳定的特性, 且飞溅较小；而交流电流的设备较为简单, 其成本也很低。至于电流大小, 是依据焊件的厚度、材质、接头的形式以及焊条（焊丝）的直径等方面来进行选择的, 倘若过大或者过小, 就会产生焊接缺陷。

电压, 它和电弧长度是有关系的, 恰当的电压能够确保焊缝宽度以及熔深二者都保持均匀状态, 然而设若电压不合适就会致使出现焊缝成型方面的问题。

焊接速度指的是单位时间内所完成的焊缝长度, 速度要是过快或者过慢的话, 均会对焊接质量以及效率产生影响, 需要依据多种因素进行合理调整。

电弧长度方面, 短电弧具备热效率比较高、飞溅相对小的特点, 手工电弧焊情形下, 电弧长度通常是焊条直径的0.5至1.0倍这点, 气体保护焊同样也要对恰当的电弧长度进行控制。

坡口形式, 常见的有V型、U型、X型以及Y型等, V 型其加工较为简单, 不过填充金属量比较大, 适用于薄焊件, U型根部窄, 填充金属量少, 焊缝质量高, 适用于厚焊件, X型和Y型则结合了两者的优点, 用于大厚度焊件, 能够减少变形以及填充金属量。

接头设计

两焊件端面相对放置进行焊接从而形成的是对接接头, 其特点是受力均匀, 应用广泛, 一般来讲它需要开坡口, 并且在焊接时要保证装配间隙和错边量, 这可都是有要求的哟。

直角或近似直角由两焊件端部构成, 此为角接接头, 它主要承载横向载荷, 依据焊件的厚度以及受力的状况去决定是否开坡口进行焊接。

T型接头, 是一种焊件形式, 其中一焊件的端面与另一焊件的表面, 构成的角度为直角或者近似直角, 这种接头所承受的力情况复杂, 容易出现应力集中的现象, 所以常常采用双面焊的方式或者开坡口焊接的方式, 以此来提高其强度。

搭接接头, 是两焊件部分作重叠焊接, 其装配较为简单, 然而受力并不均匀, 强度又是低的那种状态, 适宜被用于受力较小的情形亦或是那种并非承载功能的结构组织, 还能够通过增加搭接的长度而达成, 或者采用塞焊之类的方式, 又或者采用槽焊等办法以此来提高强度。

预热与后热

对于防止冷裂纹来说, 其预热温度是怎样计算的, 是依据碳当量来计算预热温度的, 因为碳当量越高的话, 钢材的淬硬倾向就会越大的, 所以就需要进行预热来降低冷却速度的, 以此防止冷裂纹产生的。其公式是Ceq = C + Mn/6 + (Cr + Mo + V)/5 + (Ni + Cu)/15, 这里元素符号表示的是其质量分数, 然后要根据Ceq值以及焊件厚度等好些因素去查相关表格来确定预热温度的。

焊件在焊后的消氢处理中, 需被加热到某一特定温度范围像250 – 350℃ , 之后还要保温一段时长, 以此确保焊缝里的氢能够逸出, 进而避免产生氢致裂纹。这种消氢处理特别适合用于低合金钢以及高强度钢的焊接。

五、焊接设备

电弧焊机

用于交流的焊机其类型为变压器式, 它会就着电网所提供的交流电, 籍由变压器来降低电压幅度, 从而得到适合用以焊接操作的低电压交流电, 该焊机结构具备简单的特性, 且成本方面较低, 然而其电弧稳定性却相对较差。

直流焊机, 它涵盖整流式与逆变式两种, 整流式焊机借助整流元件把交流电转变为直流电, 逆变式焊机先是将交流电变成直流电, 接着逆变成高频交流电, 经过降压、整流之后输出适宜焊接的直流电, 其具备体积小、重量轻、节能以及电弧稳定性好等诸多优点。

气体保护焊设备

MIG/MAG焊机, 其中MIG焊通过采用惰性气体进行保护, MAG焊则借助活性气体或者混合气体来实施保护, 以持续送进的焊丝当作电极以及填充金属, 具备生产效率高的特点, 适用于多种金属材料的焊接。

TIG焊机, 用高熔点钨棒当作电极, 借助惰性气体将电弧和熔池保护起来, 有着焊接质量很高、电弧稳定之特点, 常常配备高频引弧装置以及脉冲功能, 能够达成更精确的焊接控制, 适合用于焊接有色金属、不锈钢还有薄件。

辅助工具

焊枪, 用于传递焊接电流, 用于输送保护气体, （若属于熔化极焊接）还用于引导焊丝, 其自身的结构会影响焊接操作, 其相应的性能会影响焊接质量。

气瓶, 它存有保护气体, 像氩气瓶、二氧化碳气瓶这类, 要定期去做检查, 还要进行维护, 以此来保证安全使用。

送丝机, 于熔化极气体保护焊里, 把焊丝匀速送进焊接区, 送丝速度稳定, 这对保证焊接质量尤为重要。

接地钳, 它要保证焊接回路接地处于良好状态, 以此防止触电事故出现, 并且还要确保焊接中的电流维持稳定。

能依据电弧光强度, 自动调适镜片透光率的自动变光面罩, 可以对保护焊工眼睛免受电弧辐射造成的伤害施行了强有力的有效措施, 进而大大提升了焊接操作的安全性以及舒适性, 这就是面罩。

六、焊接缺陷与质量控制

常见缺陷

还有一种裂纹, 它不是热裂纹, 也不是冷裂纹, 更不是再热裂纹, 而是指层状撕裂, 此情况大多在厚板焊接结构里出现, 因为钢板内部有分层夹杂物, 所以在焊接应力发挥作用时, 会沿着轧制方向产生呈阶梯状的裂纹。

气孔, 它被分为氢气孔、一氧化碳气孔、氮气孔等等, 不同气体来源致使的气孔, 其形态和分布是有差别的, 就像氢气孔大多呈现为表面针状这般, 一氧化碳气孔大多呈现为内部条虫状。

夹渣包括非金属夹渣它像氧化物、硫化物等这样的, 夹渣还包括金属夹渣其中比如钨夹渣是在TIG焊时钨极熔化混入焊缝的, 夹渣还有这两种不同类型。

咬边, 乃因焊接参数选取不恰当, 或者操作方法不正确, 沿焊趾这儿母材的位置上, 出现的沟槽亦或是凹陷, 会减弱焊件有效的横截面面积的现象, 造成应力产生集中的情况。

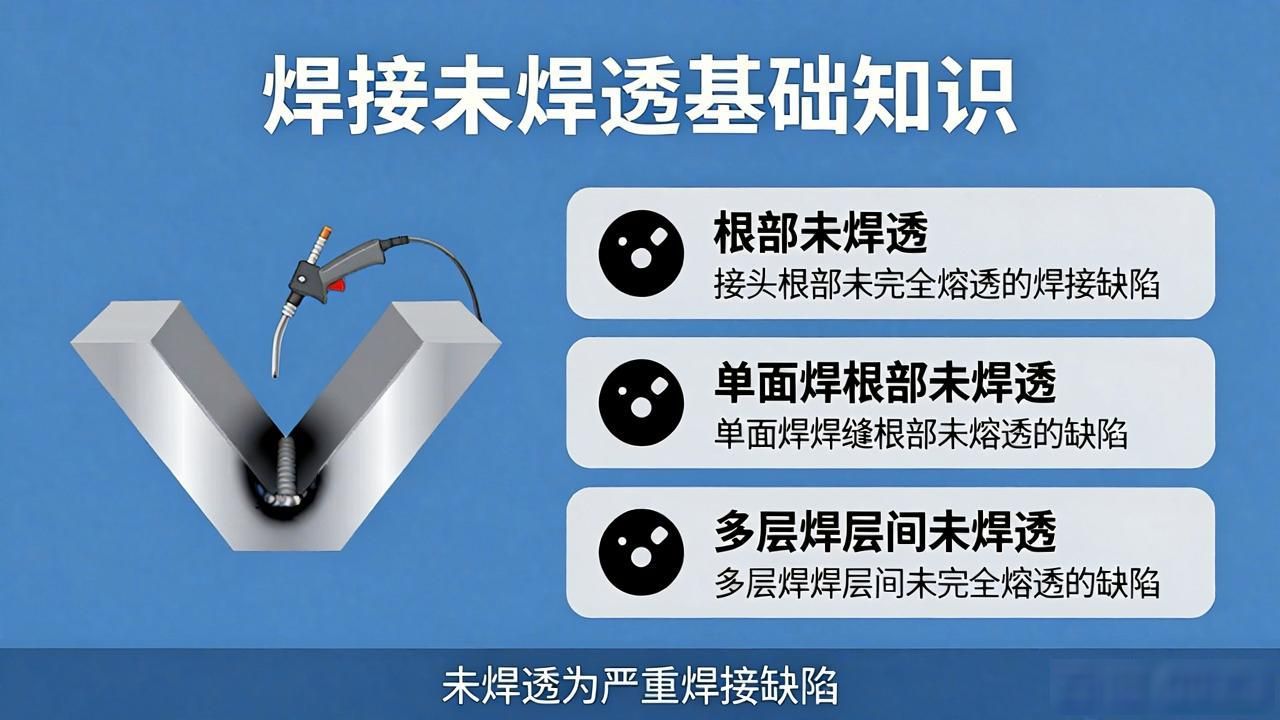

接头根部那儿存在未焊透的状况, 除此之外, 单面焊的根部也有未焊透的情形, 并且多层焊的层间也存在未焊透的状况呢。

检测方法

通过肉眼, 或者借助放大镜、量规等工具, 来对焊缝外观展开检查, 此检查涵盖焊缝尺寸、形状以及表面缺陷等诸多方面, 这被称作目视检测（VT）。

进行射线检测（RT）时, 会运用射线（像X射线、γ射线这般）去穿透被焊件物质, 因被焊件中的缺陷对于射线吸收程度存在差异, 故而在底片上会形成具有不同黑度的影像, 借助这样的影像来检测缺陷, 此检测方式能够检测出内部气孔、夹渣、裂纹、未焊透等各类缺陷, 并且对体积型缺陷较为敏感。

用超声波在焊件里运行时碰到有着缺陷的情况会引发反射、折射等状况, 借助这个来检测缺陷, 并以此通过分析反射波信号, 实现可检测内部缺点, 对面积型瑕疵产生敏感反应, 适用于厚板检验的超声波检测（UT）。

将铁磁性材料表面以及近表面的缺陷予以检测的磁悬浮粉料检验这一方式即磁粉检测, 也就是 MT , 它会在被检测的工件表面施加磁场, 那个时候, 就在缺陷的地方产生漏磁场, 此漏磁场吸附磁粉于是就形成磁痕, 这磁痕就会展现出缺陷的位置以及形成的形状。

渗透检测这种方式, 也就是PT, 是通过这般操作运行来进行检测的, 先是将含有可呈现颜色的染料或者荧光剂的渗透液涂抹覆在焊件的表面, 让其能够渗透进入到缺陷之类的地方, 之后把表面那里多余的渗透液给除掉去掉然后去除, 接着再去施加涂抹喷洒上显像剂, 终于是能够使得在缺陷里头那些的渗透液被吸附从而显示呈现出来, 这样情形即能够用以检测焊件的表面开口缺陷了的。

标准规范

依据缺陷类别的不同、尺寸大小以及数量等各项指标, 对焊缝质量这一要素做分级处理, 将其所界定的质量, 凭借熔化焊焊接接头这种方式确定为B级、C级、D级这三个具体的等级, 这此三个等级归为ISO 5817所规划控制、适用的范围中。

AWS D1.1, 也就是美国钢结构焊接规范, 它对钢结构焊接的材料做出了相关规定，而且对工艺进行了相应规范, 同时也界定了质量检验等方面要求, 此规范在北美地区获得广泛应用。

中国焊接质量要遵循的系列标准GB/T 12467, 针对焊接质量要求作出了详尽规定, 涉及质量等级的区分划分、用来检验的办法方式、还有收验的各项准则等内容。

七、焊接安全与防护

主要危险源

电弧辐射, 涵盖紫外线、红外线以及可见光, 当中紫外线对人体危害颇为大, 能够引发电光性眼炎、皮肤灼伤之类情况。

设备漏电, 操作不当, 在潮湿环境进行作业, 这些情况都可能致使触电事故发生, 此即电击的相关情况。

烟尘, 是焊接过程当中产生的、由金属氧化物诸如此类所组成的烟尘, 要是长期将其吸入, 那么就会对呼吸系统造成损害, 进而引发像尘肺病这类的职业病。

高温飞溅：焊接时高温金属液滴飞溅，可能烫伤皮肤。

会产生危害的气体有, 像是臭氧、一氧化碳、氮氧化物这类, 其中, 臭氧具备强氧化性, 会对呼吸道造成刺激, 一氧化碳呈现无色也无气味, 容易致使中毒情况发生, 氮氧化物对于呼吸道存在刺激与腐蚀的作用。

防护措施

个人防护装备包括, 穿戴由防火、隔热、耐磨材料制成的防护服, 以此防止高温飞溅和辐射伤害, 还有具备隔热、绝缘、耐磨性能的焊接手套, 以及面罩, 面罩除自动变光面罩外, 还有手持式面罩, 其用于保护面部和眼睛, 另外还有过滤焊接烟尘的防尘口罩。

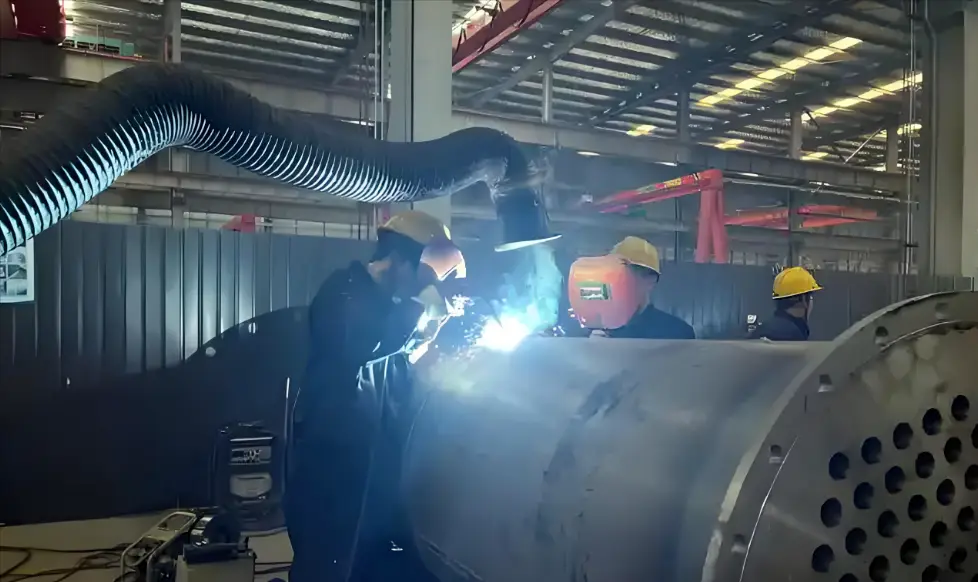

通风举措: 要确保焊接的场地具备良好的通风条件, 要是自然通风的情况不够充足之时, 就要装配机械通风的设备或者排烟的装置, 从而能够及时地将有害的气体以及烟尘给排放出去。

急救知识

遭遇触电事件需急救时, 要赶忙立刻马上迅速切断电源, 要是触电之人呼吸以及心跳都已停止, 那么就得在所处现场开展施加进行予以心肺复苏术也就是CPR , 这其中涵盖包含有胸外按压还有人工呼吸, 按压的频率起码至少不少于100次每分钟, 按压的深度起码至少不少于5厘米, 按压与呼吸的比例是30比2 , 并且要即刻及时赶忙拨打急救电话。

处理灼伤时, 要是碰到轻微灼伤的情况, 当即就要用大量的冷水去冲洗受伤的部位, 时间要达到15至30分钟, 以此来降低皮肤的温度, 减退疼痛以及减轻损伤；要是遇到严重灼伤的状况, 那就得避免自己随便处理, 要用干净的纱布或者毛巾去盖上伤口, 然后尽快送去医院进行治疗的。

当出现因吸入大量烟尘而致使身体感到不适的状况时, 针对烟尘吸入的应急措施是, 立即将其转移到通风状况良好的空旷的地方, 去呼吸新鲜的空气, 万一症状表现得严重, 就需要及时地去就医看病。

八、金属材料焊接性

碳钢焊接

首先, 低碳钢, 其具备这样的特性, 含碳量是低于0.25%的, 并且焊接性良好, 通常情况下, 一般都不需要采取特殊的工艺措施而且只要选用合适的焊条或者焊丝就可以了。

中碳钢, 其含碳量处于0.25%至0.6%之间, 在进行焊接的时候, 极易产生淬硬组织以及冷裂纹, 这种情况下需要进行预热, 预热温度是在150℃至250℃这个范围, 还要选用低氢型焊条, 并且要对焊接热输入加以控制。

那种含碳量大于0.6%的高碳钢，其焊接性是比较差的, 在进行焊接之前, 需要将其预热到250℃至350℃以上, 还要采用低氢型焊条, 焊接之后呢还要进行缓冷以及热处理这一系列操作, 以此来达到消除应力以及改善组织的目的。

不锈钢焊接

奥氏体不锈钢, 其焊接时会存有晶间腐蚀这般重要问题, 就石油化工设备焊接而言, 为避免晶间腐蚀, 常常选用富含钛像A132或者铌像A137等稳定化元素的焊条, 或者超低碳焊条像A002, 运用小电流、使用快速焊, 采用短弧焊, 以此削减焊缝在敏化温度区间也就是450 – 850℃的停留时间, 促使晶间腐蚀倾向降低。

铁素体不锈钢, 焊接的时候容易出现脆化现象, 这里面涵盖475℃脆化以及σ相脆化。处于焊接管道之际, 为了防止脆化, 焊之前预热温度要控制在100至300℃, 采用小热输入焊接工艺, 防止在475℃附近长时间停留, 焊完之后能够进行快速冷却, 必要情况下进行退火处理, 以此恢复韧性。

对于双相不锈钢, 在焊接的时候, 必须严格把控热输入的量, 于海洋结构工程焊接期间, 要选用恰当的焊接招数, 像是TIG、MIG之类的, 挑选妥当的焊接数值数据, 将热输入调控在特定的范围以内, 由此确保焊缝和热影响区域的奥氏体以及铁素体所占的比例恰当不失调, 避免因为热输入出现差错而致使相的比例失去平衡, 进而对焊接接头的耐腐蚀能力以及力学方面的性能造成的影响。

铝合金焊接

合金铝的表面存在着一层致密的氧化膜, 这层氧化膜是Al₂O₃, 它的熔点能够达到2050℃之高, 会对焊接熔合产生阻碍作用, 并且合金铝具有较强的导热性, 在焊接的时候热量散失快捷, 容易致使焊接出现变形情况。在航空航天领域里, 针对铝合金结构件的焊接, 常常会采用TIG焊或者MIG焊。焊前得运用机械途径（像是刮削这般）或者化学方式（如同碱洗那样）将焊件表面的氧化膜彻彻底底清理干净。焊接进程当中, 要合理挑选焊接电流、电压以及焊接速度, 借助适宜的工装夹具对焊件进行刚性固定, 或者用上反变形法、随焊激冷等一系列举措来控制变形。针对厚板焊接而言, 能够采用多层多道焊这种方式, 以此控制层间温度。

异种金属焊接

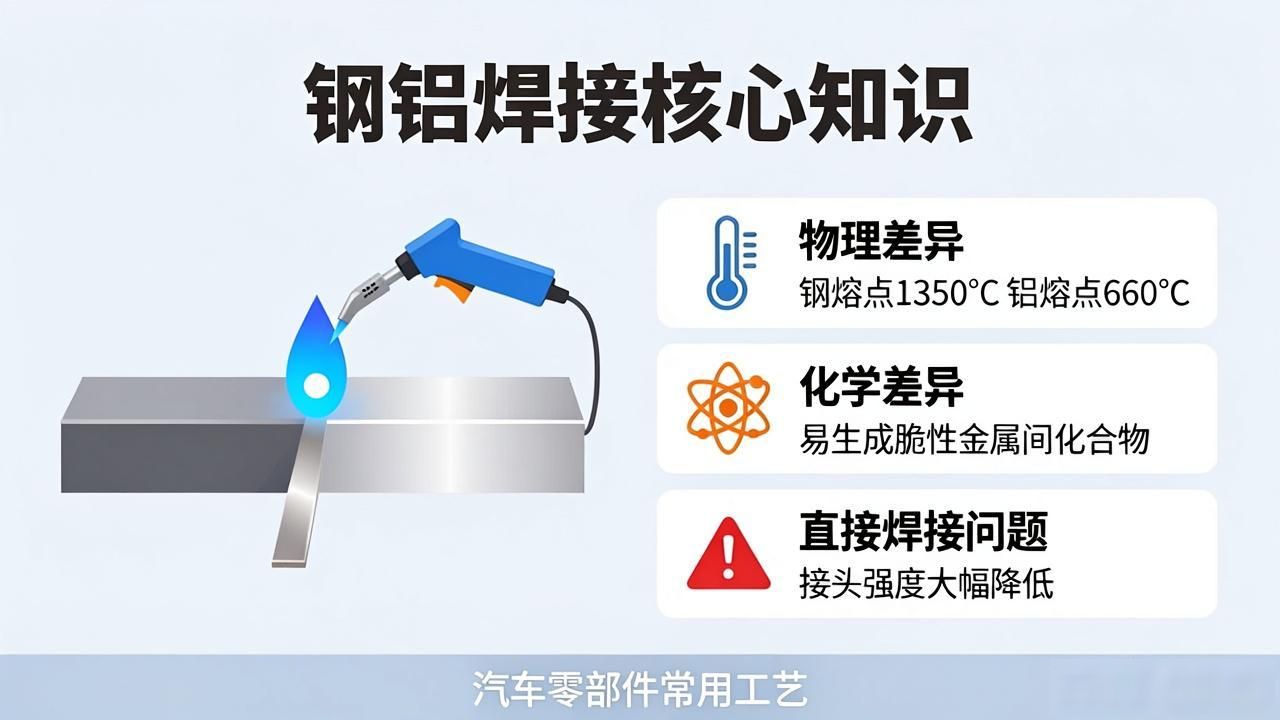

就单纯拿钢跟铝的焊接来说, 鉴于钢以及铝的物理特性, 像熔点、热膨胀系数这些, 还有化学性能, 二者之间的差异是特别大的, 于刚连接处直接焊接之际, 则将会建构起脆质的金属间化合物, 如果这样的话, 就会致使接头强度有所降低。在汽车发动机的某些零部件制造的当口, 会运用过渡层焊接工艺, 好比在钢的表面先镀上一层锌、铜之类的金属当作过渡层, 之后再次去将其跟铝进行焊接；又或者是采用特殊的钎焊工艺, 挑选适宜的钎料以及钎焊温度, 凭借钎料于母材之间的扩散以及溶解, 从而达成良好的接头连接, 以此减少金属间化合物的生成, 进而提升接头质量。

九、焊接符号与图纸

焊接符号

用以展现焊缝横截面形状的基本符号, 像角焊缝借助等边三角形得以表示, 对接焊缝运用直线来表明, V形坡口对接焊缝是用存在着斜边的直线展开示意的, 能够直接展示焊缝的基础形式。

补充符号, 乃是用来补充说明焊缝某些特征的符号, 现场焊符号为其中一种, 它呈现为一个涂黑的小旗形状, 其作用是表明该焊缝需要在现场实施焊接操作。周围焊符号则是另一种补充符号, 它呈现为一个圆圈形状，所表达的含义是焊缝围绕焊件的周边进行焊接工作。

– 尺寸标注, 涵盖焊缝长度, 同时还有宽度, 以及厚度, 包括坡口角度, 还有钝边尺寸等等, 像标注角焊缝的时候, 要注明焊脚尺寸, 对接焊缝会标注坡口深度, 还有间隙等尺寸, 以此为焊接施工提供精确的数据依据。

图纸识读

首先去从图片上识别名为V型的, 还有U型的, 以及X型诸如此类的坡口形式, 接着依据焊件的厚度, 还有焊接方法以及工艺要求来确定坡口尺寸, 像是V型坡口的角度, 钝边大小, 装配间隙等等方面, 从而保证在进行焊接之时能够达成充分熔合的状态, 进而获得良好品质的焊缝。

焊缝位置方面, 要明确平焊位置, 还要明确立焊位置, 同时要明确横焊位置以及仰焊位置。不同位置的焊接, 其难度不一样, 工艺要求也不相同。平焊操作相对而言比较容易, 焊接质量容易得到保证。立焊的话, 需要控制熔池形状以及尺寸 , 以此来防止液态金属下淌。横焊同样需要控制熔池形状以及尺寸 , 这是为了防止液态金属下淌。而仰焊难度是最大的 , 这种情况下对于焊工技术以及操作要求很高 , 图纸标注了相关内容, 这对焊工选择合适的焊接工艺以及操作方法是有帮助的。

对于工艺要求, 比如说焊后热处理要求这块, 图纸则会标明是不是需要开展退火、正火、回火、调质等等处理, 再者就是处理的温度、时间以及冷却方式等参数, 借助焊后热处理去改良焊接接头的组织还有性能, 以此消除残余应力。

十、焊接技术发展趋势

自动化与智能化

在汽车制造行业之中, 机器人焊接有着广泛的应用, 机器人能够依据预设程序精确无误地完成焊接操作, 从而保证焊接质量呈现出稳定性以及一致性, 进而提高了生产效率, 还减少了人工成本以及劳动强度, 与此同时, 机器人可以在恶劣糟糕的环境下开展工作。

视觉传感, 会借助视觉传感器, 实时地去获取焊接过程里的图像信息, 像焊缝的具体位置, 形状情况, 还有熔池的状态等等, 之后反馈给到控制系统, 达成对焊接过程的实时监测与精准调整, 以此提升焊接质量的可靠性以及针对各种复杂情况的适应性, 比如说在复杂结构件焊接的时候, 能够自动跟踪焊缝, 保证焊接精度。

自适应控制, 会依据焊接过程里电流, 电压, 焊接速度这些实时的参数, 以及焊件方面的诸如材料厚度波动、装配误差之类的变化情况, 去自动地调整焊接工艺参数, 以此确保焊接质量不会受到外界因素产生影响, 进而达成智能化焊接生产。

新材料焊接

– 高强钢: 因建筑、桥梁这类行业对于结构轻量化跟高强度的要求有所提升, 高强钢的应用变得越发广泛起来。去研发契合高强钢的焊接材料以及工艺, 把控好焊接热影响区的组织以及性能, 避免裂纹产生出来, 提升接头的强度以及韧性乃是研究的重点之处。

镍基合金, 常被应用于航空航天领域, 还被应用于石油化工等领域, 这是因为它具备耐高温的性能, 并且拥有耐腐蚀的优良特性。要开展对镍基合金焊接冶金过程的研究工作, 去解决在焊接过程之中出现的热裂纹问题, 以及还要解决焊接过程里产生的气孔等缺陷。另外, 要开发专用的焊接设备, 还要研发专用的焊接工艺, 以此来满足特殊工况之下的使用要求。

对于复合材料, 像是碳纤维增强复合材料, 于航空航天方向的运用是越来越多了。要去钻研复合材料跟金属或者别的材料的连接技术, 还要研发适配复合材料的焊接法子以及工艺, 把界面结合强度以及可靠性方面的问题予以解决, 以此来开拓复合材料的应用范畴。

绿色焊接

研究新型的, 烟尘少且毒性低的焊接材料, 以达减少焊接当中烟尘与有害气体的生成之目的, 从而为改善工作环境, 保障焊工群体的身体健康, 就比如像是选用具备环保型药皮配方的焊条, 用以降低烟尘里有害物质的含量。

研发焊接电源以及设备, 要高效节能, 像那逆变式焊接电源, 它可比传统电源电能转换效率更高, 能够减少能源消耗, 进而可以让生产成本降低, 符合可持续发展所需要求。

– 环保工艺是这样的, 冷金属过渡工艺也就是CMT工艺, 它是新型焊接工艺里头的一种, 它有着该有的特点, 在焊接进程当中, 它能够达成无飞溅, 它还可是低热量输入, 它能减少对那些焊件所造成热影响, 它能够降低变形以及缺陷产生的风险或者概率, 同时它还能去减少能源消耗, 它也可以减少焊接烟尘排放, 这样的工艺才是绿色环保的焊接工艺, 在对那些薄板进行焊接, 以及对焊接质量有着较高要求的场合当中, 会有着广阔的应用潜力或者前景。

推荐学习资源

– 书籍：

关于《焊接冶金学》方面呈现如下情况, 它做的是对焊接过程中状况的深入剖析, 具体指的是其中涉及的冶金反应, 以及当中存在的组织转变, 并且还有性能变化这几方面, 它能够起到为理解焊接质量控制提供扎实理论基础的作用。

焊接方法与设备这本书, 会全面地去介绍各类焊接工艺方法, 还会讲工艺参数的选择, 以及焊接设备的原理, 包括结构与应用, 有着非常突出的实用性。

《ASME锅炉 与压力容器规范》, 它属于权威标准, 内容涵盖锅炉与压力容器设计、制造 经及检验这些方面, 对于从事相关领域焊接 工作的人员而言有着重要的指导意义。

– 标准：

AWS（美国焊接学会）标准, 在国际里享有高度广阔的影响力, 包容汇罗焊接材料方面、工艺方面、质量控制方面等诸多方面标准, 能够为焊接行业供给技术规范。

ISO（国际标准化组织）的标准, 它是全球通用的标准体系, 在焊接质量分级方面有相应标准, 在检测方法方面也有标准, 这些相关标准促进了国际间的焊接技术交流与合作。

GB（中国国标）, 是源自我国焊接领域的国家标准, 它是依据国内实际情况并且结合行业需求而制定出来的, 对于规范国内焊接行业的发展而言起着重要的作用。

实践, 参与焊工技能培训, 考取 AWS焊工资格证或者考取ISO 9606焊工资格证, 经过系统培训, 通过实际操作, 掌握各类焊接方法以及技能, 熟悉焊接质量控制流程, 获取权威的资格认证, 以此提升在焊接领域的就业竞争力, 提高专业水平。

对于焊接专业而言, 掌握上述知识是其基石, 与此同时呢, 要结合实际操作所获取的经验以及持续进行学习新技术, 而后不断去提升自身的焊接技术层面的水准还有综合方面的能力，以便于去适应焊接行业持续不断发展所产生的需求。
