焊接符号作为一种工程语言, 它能依靠所具备的功能特点, 在图纸上以简单且明了的方式, 将焊缝的形状情况、几何尺寸相关以及焊接方法方面的内容清晰地加以说明。接下来, 下面的小编, 会为大家从众多资源中找出来一些具有实用价值的元素——焊接图纸符号标注图解示例, 然后大家一起展开来看一看吧。

基本坡口符号

坡口符号

焊接图纸符号标注图解示例

焊接符号标注实例及方法

在焊接结构图样之上, 焊接方法能够依据国家标准 -85 的规定, 运用阿拉伯效字进行表示, 并且标注于指引线的尾部之处。常用焊接方法代号呈现的是表 3 – 9 的所示情形。要是属于组合焊接方法, 那么可以用“/”予以分开, 左侧代表的是正面（或者盖面）的焊接方法, 右侧代表的是背面（或者打底）的焊接方法。举例来说, V 形焊缝先是采用钨极氩弧焊进行打底, 随后运用手工电弧焊进行盖面, 这种情况则被表示为 141/111。

表示焊缝符号与焊接方法代号标注示例的图 3 – 21 所示, 该图呈现的是 V 形坡口对接焊缝, 其背面进行封底焊, 正面焊缝表面处于齐平状态, 焊接方法方面, 打底焊采用手工钨极氩弧焊, 而盖面焊以及封底焊采用手工电弧焊。

焊接方式代号

焊接符号表示方法

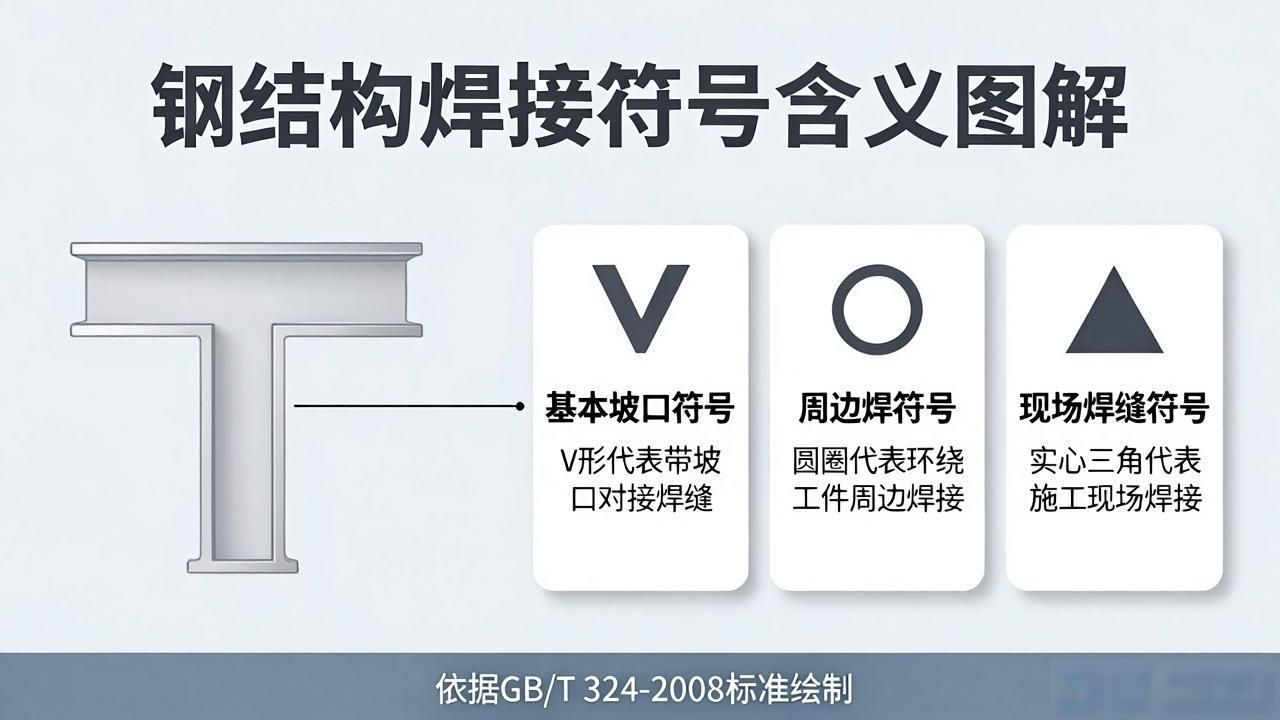

钢结构焊接符号含义大全

钢结构焊接符号绘制所依据的是GB324一1988《焊缝代号》, 钢结构通常归属于建筑学科内, 属于建筑行业范畴, 所以在钢结构焊接符号进行标注期间, 常常会伴有建筑符号, 伴有型钢符号, 伴有螺栓符号以及伴有铆钉符号等。

钢结构焊缝符号表示的方法及有关规定

1、焊缝的引出线, 是由箭头号和两条基准线构成的, 其中一条是呈现为实线状态的。而另一条, 则是展现为虚线模样的, 并且它们这两种线型, 全部皆是属于细线型号的。

2、图中基准线的虚线, 能够绘制于基准线实线的上方, 也能够绘制在基准线实线的下方, 基准线通常情况下应当跟图样的标题栏处于平行状态, 只有在特殊的条件之下才会跟标题栏呈现垂直状态。

3、如果焊缝处于接头的箭头那一侧, 那么基准线实性一侧会标注基本符号；要是焊缝处于接头的非箭头那一侧, 基本符号就在基准线的虚线一侧进行标注。

4、当为双面对称焊缝时。基准线可不加虚线。

5、箭头线于焊缝所呈现的位置, 通常而言并无特别的需求。然而, 当对单边形焊缝进行标注之际, 箭头线需要朝着带有坡口的那一侧的工件予以指向。

6、用粗实线表示的线段, 是与基准线重合的, 而基本符号、补充符号又是与基准线相交或相切的那些 , 标点符号！

7、焊缝的基本符号, 还有辅助符号, 以及补充符号（尾部符号除外）, 皆是粗实线, 尺寸数字原则而言也是粗实线, 尾部符号则是细实线, 尾部符号主要是用于标注焊接工艺、方法等相关内容。

8、在同一个图形之上, 当焊缝的形式, 其断面尺寸, 还有辅助要求这几种情况都相同的时候, 能够只挑选一处去标注焊缝的符号, 以及尺寸。并且还要加注“相同焊缝的符号”, 这个相同焊缝符号呈现为3/4圆弧状, 绘制在引出线的转折之处。

在同一个图形上面, 存在数种一样的焊缝之时, 能够把焊缝进行分类并编号, 将其标注在尾部符号里, 分类编号选用A、B、C等等, 在同一类的焊缝当中, 可以挑选一处来标注代号。

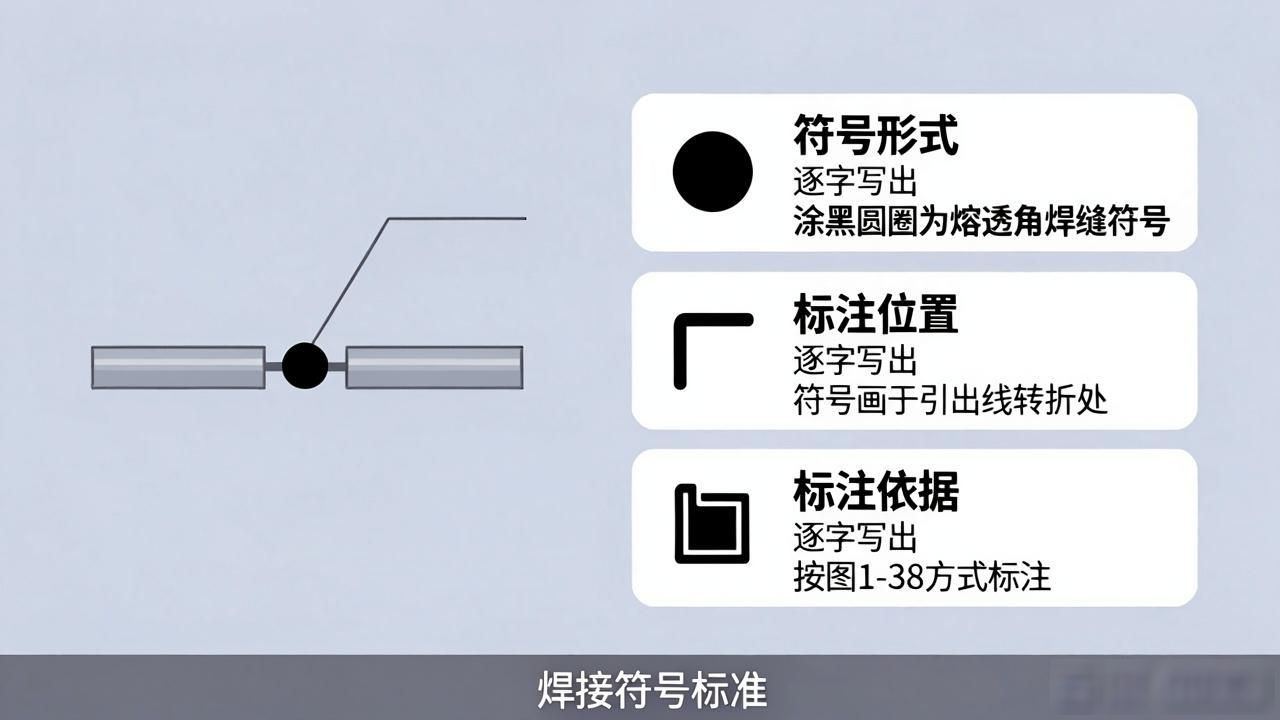

9、应按图 1-38 方式标注熔透角焊缝的符号, 被涂黑的圆圈即为熔透角焊缝的符号, 此符号画于引出线的转折处呢。

10、使用那种形状之中比较长的角焊缝, 像焊接实腹钢梁时所用到的翼缘焊缝, 是可以不采用引出线进行标注的, 而是能够直接在角焊缝的旁边标注出焊缝尺寸的值K。

11、当于连接长度范围里, 仅仅只是局部的区段存在焊缝之际, 依照图1-40来进行标注。其中, K指的是角焊缝的焊脚尺寸。

12、当焊缝分布呈现出不规则的状况时, 在进行焊缝符号标注的这个时候, 于焊缝之处添加中实线用来表示能够看见的焊缝, 亦或是添加栅线用来表示无法看见的焊缝。

13、两个相互进行焊接的焊件, 要是属于单面焊且带有双边不对称坡口焊缝这种情况, 那么引出线箭头所指向的是具有较大坡口的那个焊件。

14、用圆圈来表示, 环绕于工作件周围的围焊缝符号, 它要画在引出线的转折之处, 并且还要标注这种围焊缝的焊角尺寸K。

15、当存在三个或者超过三个的焊件彼此进行焊接时, 其焊缝不可以当作双面焊缝来进行标注, 焊缝符号以及尺寸都应当各自分别进行标注。

16、在施工现场开展焊接工作的焊件, 其焊缝需要标注“现场焊缝”符号, 现场焊缝符号是涂黑的三角形旗号, 且该旗帜绘制在引出线的转折位置。

17、有两个相互焊接的焊件, 其中只有一个焊件带有坡口, 比如是单面V形坡口这样的形式, 此时引出线的箭头, 所指的方向是那个带坡口的焊件。

举例

欧美焊接符号举例

4.5——表示焊点直径

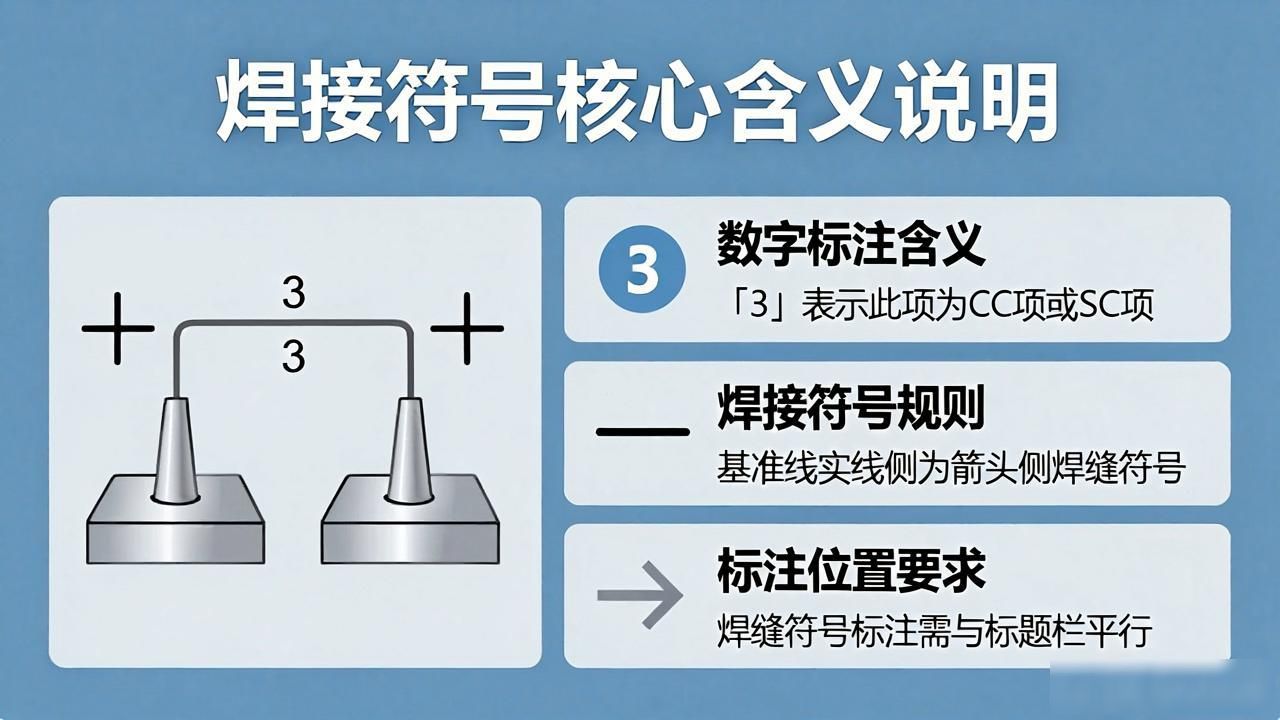

【3】——根据图示说明，表示此项为CC项或者SC项

6——-表示此处为第六CC项或者SC项

①AND②——表示①件和②件俩点之间的焊点

12X——表示俩点之间的焊点个数为12个

日本焊接符号举例

A——根据图示，表示关键或重要特性
